Диффузоры вихревые АРКТОС
25 товаров
Круглые вихревые диффузоры ДКВ с поворотными лопатками предназначены для подачи воздуха компактными, коническими и веерными струями в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений высотой от 4 метров. Они незаменимы для помещений с большой разностью температур между приточным воздухом и воздухом в обслуживаемой зоне.
Область применения
Диффузоры ДКВ рекомендуется применять в административных, общественных и производственных помещениях, где требуется посезонное и эксплуатационное регулирование систем вентиляции и кондиционирования воздуха.
Устройство

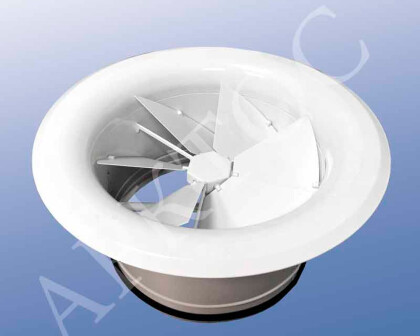

Диффузор ДКВ состоит из корпуса с подводящим патрубком, внутри которого расположен блок лопаток с регулируемым углом наклона. Приводной механизм синхронно поворачивает лопатки вокруг своих осей в диапазоне от α=0° до α=50° относительно направления потока воздуха вдоль лопаток. Это позволяет регулировать форму струи — от горизонтальной веерной (при подаче охлаждённого воздуха) до вертикальной конической или компактной (при подаче подогретого воздуха).
Способы регулирования
- ручное регулирование — угол наклона лопаток задаётся вручную
- электропривод — форма струи регулируется электроприводом
- термопривод (ДКВ-Т) — поворот лопаток осуществляется термоприводом, установленным внутри патрубка диффузора
Автоматическое регулирование ДКВ-Т
Термопривод меняет положение лопаток автономно, без участия человека, в зависимости от температуры приточного воздуха: при t≤20°C формируется веерная струя, при t≥30°C — компактная. Такой режим удобен для систем с переменной тепловой нагрузкой, где не требуется установка электроприводов и систем автоматизации.
Монтаж
Диффузоры ДКВ устанавливаются на отводах круглых воздуховодов при открытой прокладке сети либо встраиваются в подвесные потолки — в этом случае обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду выполняется самонарезающими винтами, герметичность соединения с подводящим воздуховодом обеспечивается резиновым
