Радиальные фитинги — принцип, типы, подбор

Радиальные фитинги (пресс-фитинги) — соединительные элементы для трубопроводов из сшитого полиэтилена (PEX) и металлопластика. Принцип соединения: труба надевается на штуцер фитинга, а пресс-гильза (обжимная муфта) обжимается снаружи специальными пресс-клещами. В результате создаётся неразъёмное герметичное соединение, которое допускает замоноличивание в стяжку, штукатурку, бетон — без необходимости обеспечивать доступ для обслуживания.

Радиальные vs аксиальные — в чём разница

• Радиальные (пресс) — гильза обжимается снаружи радиально (к центру трубы). Инструмент: пресс-клещи с разъёмными вкладышами. Совместимы с PEX-b, металлопластиком и рядом систем PEX-a. Более широкий ассортимент фитингов, ниже стоимость инструмента

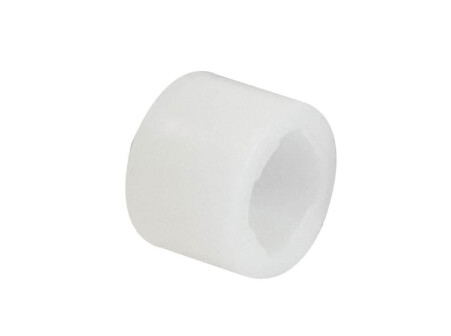

• Аксиальные (надвижные) — гильза сдвигается вдоль оси трубы на штуцер (аксиально). Инструмент: расширитель + надвижные клещи. Применяются преимущественно с PEX-a. Более плотная посадка, эффект молекулярной памяти PEX-a дополнительно обжимает штуцер

Выбор определяется типом трубы и имеющимся инструментом. Для PEX-b и металлопластика — радиальные. Для PEX-a — оба варианта, но чаще аксиальные.

Типы фитингов

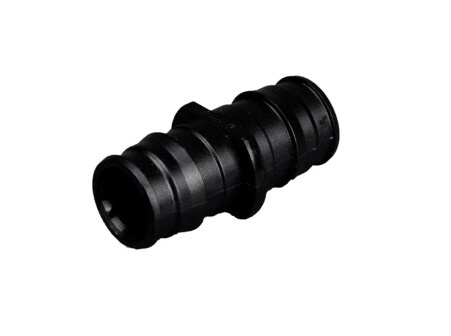

• Муфты соединительные — прямое соединение двух труб одного диаметра

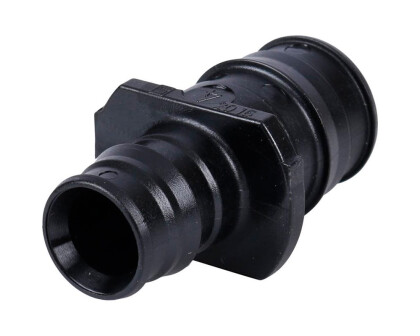

• Муфты переходные — соединение труб разных диаметров (например, 20×16 мм)

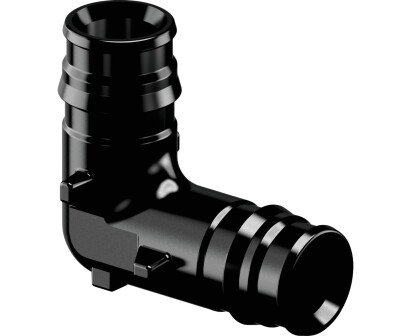

• Угольники (отводы) — 90° и 45° для поворотов трассы

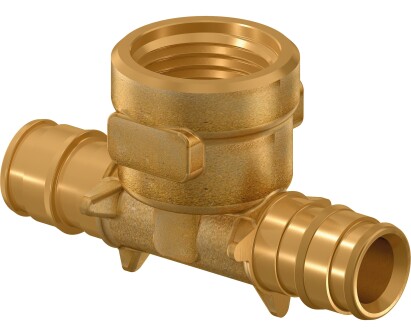

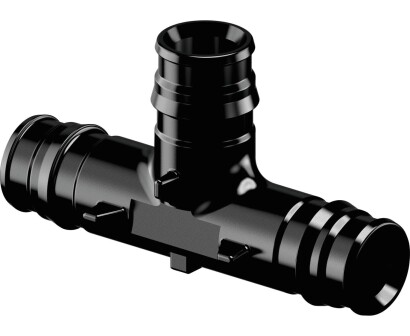

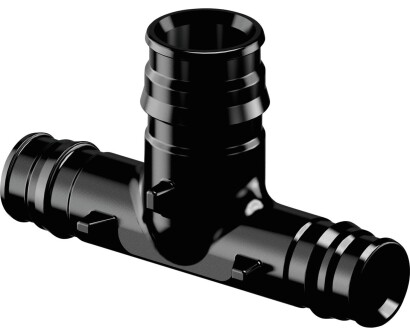

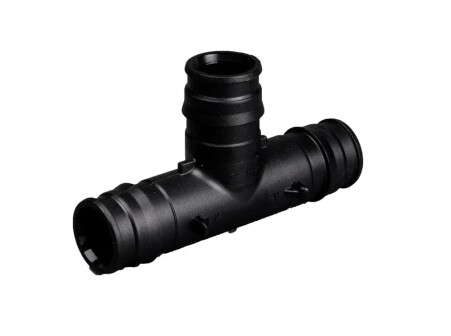

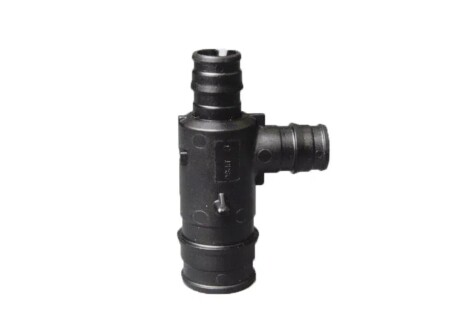

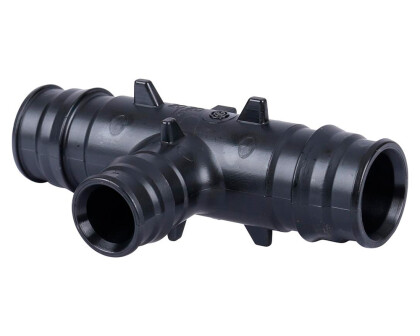

• Тройники — для разветвления трубопровода

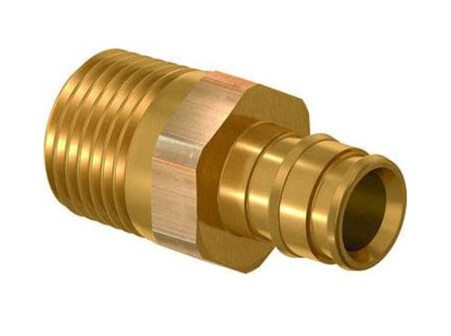

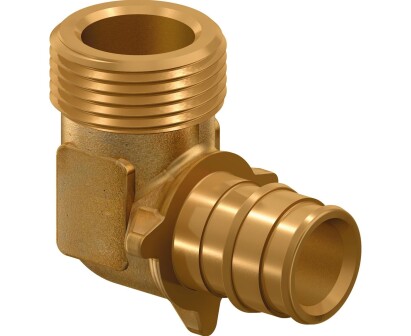

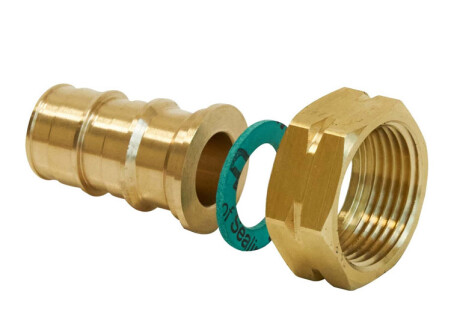

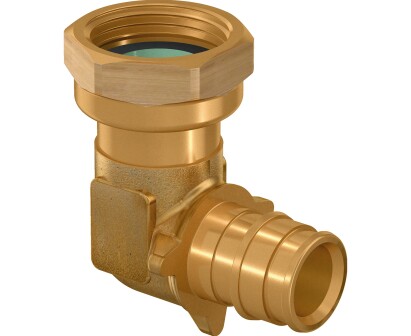

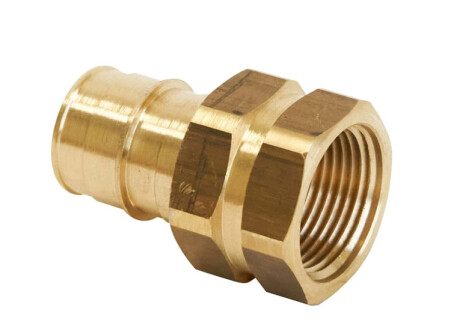

• Комбинированные фитинги (с резьбой) — переход с PEX на резьбовое соединение (наружная или внутренняя резьба) для подключения арматуры, коллекторов, приборов
• Коллекторы (распределительные гребёнки) — для лучевой разводки отопления и водоснабжения

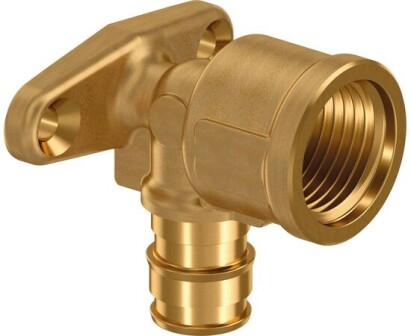

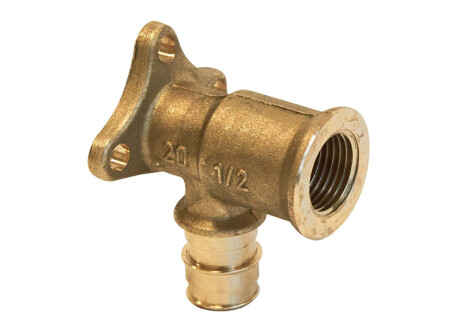

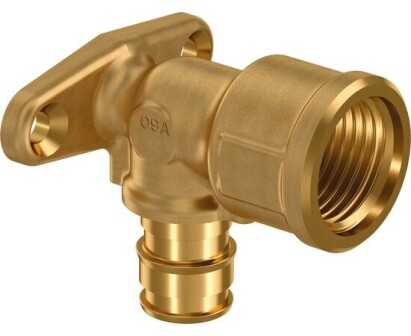

• Водорозетки (настенные угольники) — для подключения смесителей

Материалы

• Корпус фитинга — латунь CW617N (стандарт, высокая прочность и коррозионная стойкость) или полифенилсульфон PPSU (полимерный, без контакта металла с теплоносителем — для систем с агрессивным антифризом)

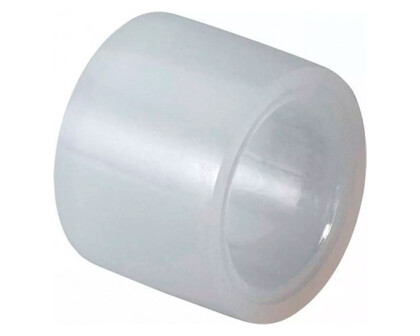

• Пресс-гильза — нержавеющая сталь AISI 304
• Уплотнительные кольца — EPDM (до +110 °C)

Технические характеристики

• Диаметры — 16, 20, 25, 32 мм (типовые для бытовых систем)
• Рабочее давление — до 10 бар (при +95 °C), до 20 бар (при +20 °C)
• Рабочая температура — до +95 °C, кратковременно до +110 °C
• Тип соединения — неразъёмное, допускается скрытый монтаж и замоноличивание
• Совместимость — PEX-b, PEX-a (отдельные системы), металлопластик PEX-Al-PEX

Инструмент для монтажа

Для обжима радиальных фитингов требуются пресс-клещи с вкладышами соответствующего профиля и размера. Типовые профили: TH, U, H. Выбор профиля определяется производителем фитинга — несовместимость профилей приводит к негерметичному соединению. Клещи бывают ручные (для DN 16–20, бюджетные объекты) и электрогидравлические (для DN 16–32, профессиональный монтаж).
