Диффузор Арктос ДКВ с приводом

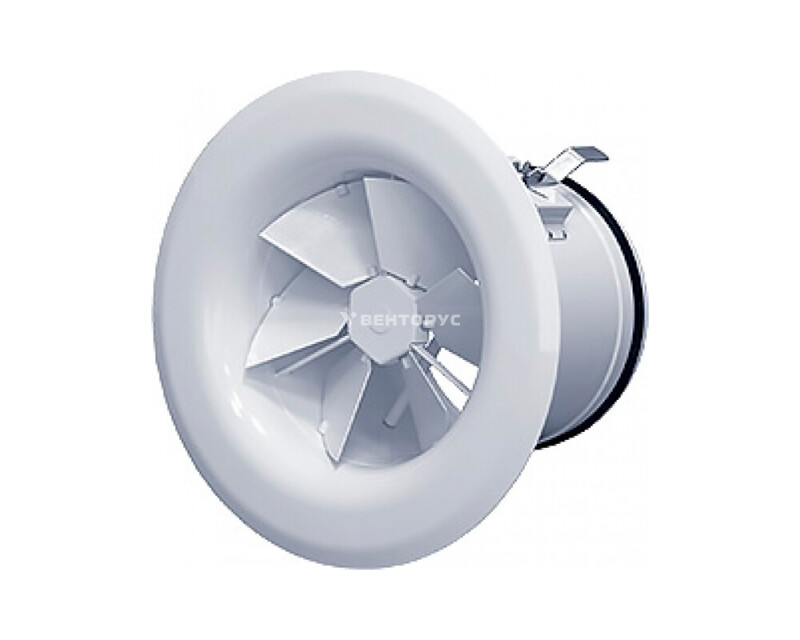

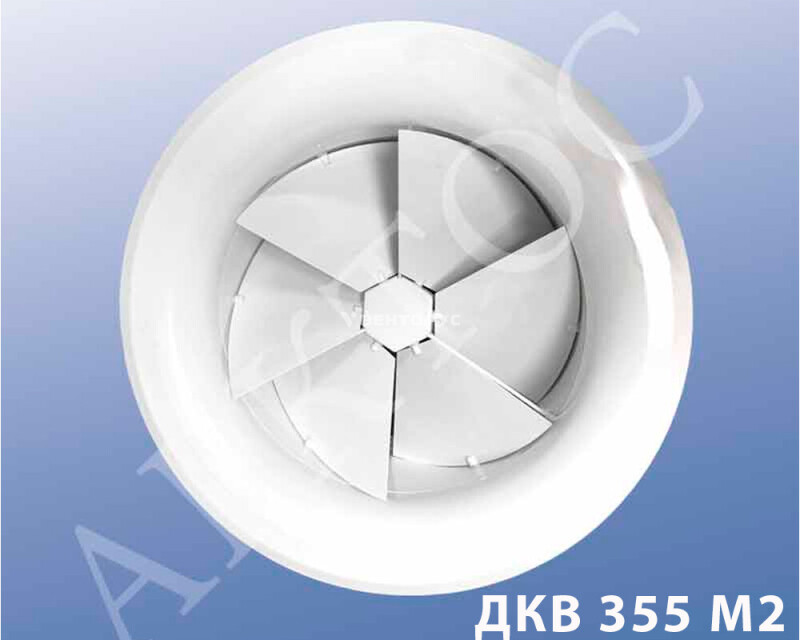

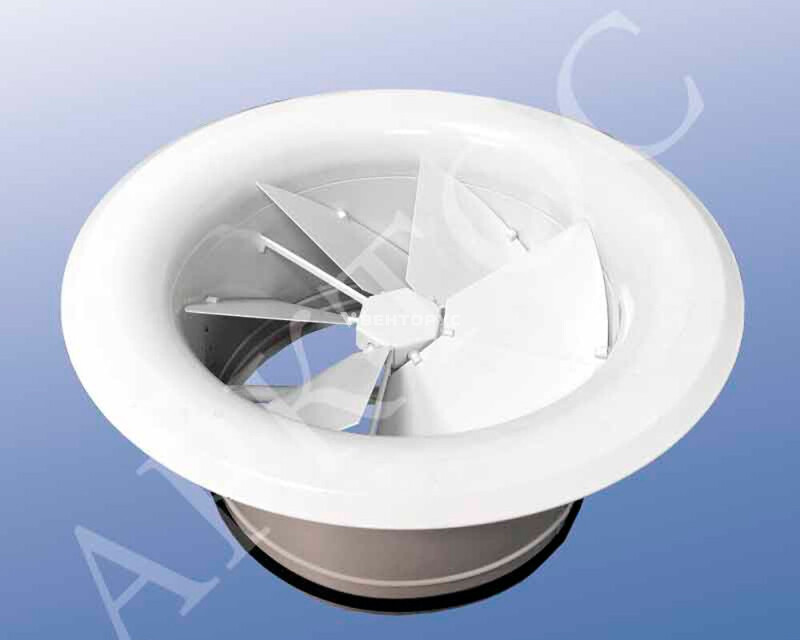

Вихревой диффузор ДКВ с приводом представляет собой воздухораспределительное устройство, состоящее из корпуса с подводящим патрубком и расположенного внутри блока поворотных лопаток.

Применение

Диффузор предназначен для подачи воздуха системами вентиляции и кондиционирования из верхней зоны помещения. Устройство может эксплуатироваться как в изотермическом, так и в неизотермическом режимах (при нагреве и охлаждении). Благодаря формированию закрученной струи с высокой эжектирующей способностью, диффузор позволяет обеспечивать подачу воздуха с большим температурным перепадом и получать при этом равномерное распределение температуры в обслуживаемой зоне.

Особенности

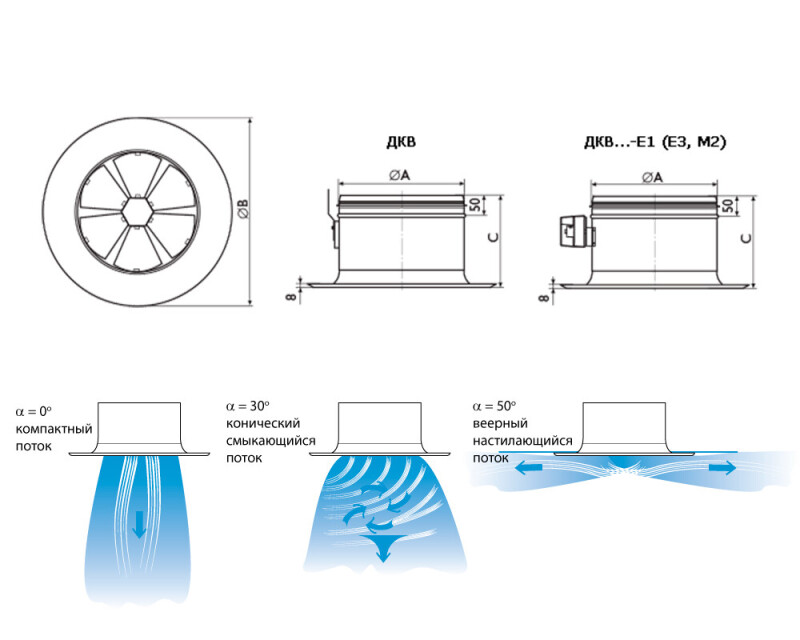

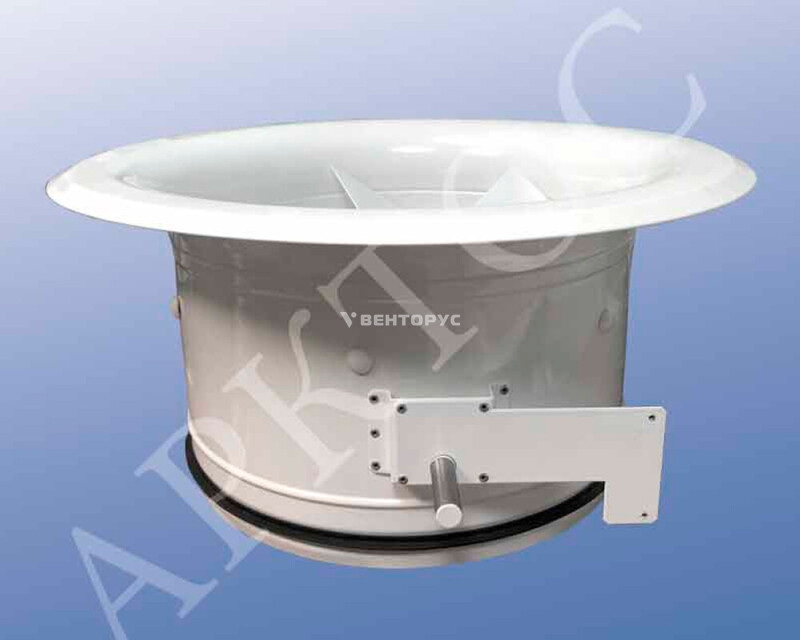

Ключевой особенностью модели является наличие рычажного механизма привода, который осуществляет синхронный поворот лопаток вокруг своих осей путем возвратно-поступательного перемещения. Угол наклона лопаток регулируется в диапазоне от α=0° до α=50° относительно направления потока воздуха, что позволяет формировать один из трёх видов воздушных струй: дальнобойную компактную (при α=0°), закрученную коническую смыкающуюся (при α=30°) и веерную настилающуюся (при α=50°).

Монтаж диффузора осуществляется на отводах круглых воздуховодов при открытой прокладке воздуховодов, также устройство может встраиваться в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Крепление к воздуховоду производится с помощью самонарезающих винтов, а герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
