Воздушные клапаны АРКТОС

В категорию входят четыре типа клапанов для систем вентиляции и кондиционирования: регулирующие клапаны АВК и АВК-Т, обратные клапаны КПО, воздушные клапаны КВК и герметичные клапаны КВГ. Каждый тип решает свою задачу — от плавной регулировки расхода воздуха до полной герметичной изоляции воздуховода.

Клапаны прямоугольные (АВК)

Предназначены для регулирования расхода воздуха и перекрывания воздуховодов в системах вентиляции и кондиционирования в зданиях различного назначения. Изготавливаются из алюминия и могут эксплуатироваться в неагрессивной газовоздушной среде, содержащей твёрдые примеси и пыль, а также высокоадгезионные вещества и материалы в количестве не более 100 мг/м³. Максимальный перепад давления на закрытом клапане — 1400 Па, рабочая температура — от −40°C до +80°C.

Клапан состоит из прямоугольного корпуса и жалюзи, которые через систему зубчатых колёс поворачиваются на нужный угол. Ручной или электрический привод крепится к корпусу через специальную площадку. Жалюзи и корпус снабжены резиновыми уплотнителями.

Клапан АВК-Т отличается от АВК улучшенными акустическими характеристиками — уровень шума ниже на 15-20 дБ(А) в зависимости от расхода воздуха.

Минимальный размер клапанов АВК — 150×100 мм, максимальный — 2000×2000 мм с шагом 50 мм по каждой стороне. Типоразмерный ряд АВК-Т указан в таблице характеристик; по запросу заказчика возможно изготовление других типоразмеров с шагом 50 мм по стороне А и 100 мм по стороне В.

Монтаж в воздуховоде выполняется болтовыми соединениями. Клапаны работоспособны при любом пространственном положении установки, но при монтаже с электроприводом жалюзи допускается только горизонтальное положение.

Обратные клапаны (КПО)

Предназначены для автоматического перекрывания воздуховодов в системах приточной и вытяжной вентиляции при выключении вентиляторов. Корпус с прямоугольными фланцами изготовлен из оцинкованной стали, внутрь установлены алюминиевые лопасти инерционной решётки, герметизированные самоклеящейся лентой из вспененного полиэтилена. Клапан устанавливается так, чтобы решётка располагалась вертикально, лопастями вниз.

Воздушные клапаны (КВК)

Предназначены для перекрывания воздушных каналов и/или регулирования расхода воздуха. Корпус и заслонка изготавливаются из оцинкованного стального листа.

• КВК…М — заслонка снабжена резиновым уплотнением для плотного перекрывания канала
• КВК…Р — регулирующий клапан, не предназначен для перекрывания канала; заслонка усечена с боков, что обеспечивает более плавную регулировку расхода в зависимости от угла поворота

Корпус клапана снабжён резиновыми уплотнениями для подсоединения воздуховодов или других элементов вентиляционной системы. Управление осуществляется вручную рукояткой с фиксацией заслонки в нужном положении или электрическим приводом. Клапаны работоспособны при любой пространственной ориентации. Дополнительно доступны электропривод и подставка под электропривод.

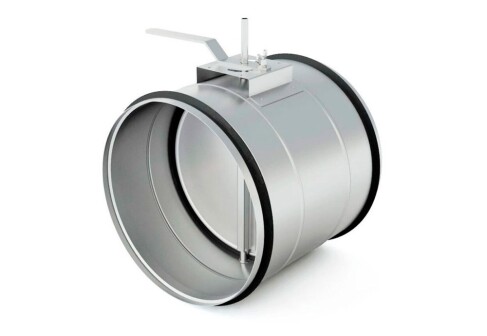

Герметичные клапаны (КВГ)

Предназначены для установки в воздуховодах приточной и вытяжной вентиляции в качестве запорного устройства — для надёжного отключения воздухообмена помещения от наружной среды или одних помещений от других. Основная область применения — «чистые помещения»: герметичный клапан позволяет отключать отдельные подсистемы (например, при замене фильтров высокой эффективности в воздухораздающих блоках) без остановки всей системы вентиляции объекта.

Клапан состоит из стального сварного корпуса, стальной поворотной заслонки с уплотнителем специальной формы, элементов герметичного привода и площадки для его установки. Материал клапана допускает дезинфекцию в соответствии с требованиями Минздрава РФ. Герметичность соединения с воздуховодом обеспечивается резиновым уплотнением с двух сторон корпуса и последующей стандартной герметизацией.

По герметичности механизма привода заслонки клапан соответствует классу В, а по герметичности заслонки в закрытом состоянии — классу 3 по европейскому стандарту EN 1751:2014 «Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания регистров и клапанов».

Типоразмерный ряд включает четыре клапана, каждый доступен в трёх вариантах исполнения:

• КВГ — базовое исполнение, поставляется с площадкой под ручной привод и рукояткой
• КВГ П + тип привода — поставляется в комплекте с электроприводом и универсальной площадкой для его установки
• КВГ П — поставляется с универсальной площадкой для электропривода, но без самого привода; мощность привода заказчик выбирает по таблице самостоятельно

Как сделать заказ

Оформить заказ воздушных клапанов АРКТОС можно на сайте или по телефону 8 800 700 8 122. В Москве возможен самовывоз со склада. Доставка осуществляется во все регионы России, Казахстан и Белоруссию.
