Решетки вентиляционные для воздуховодов АРКТОС

Однорядные решётки КМН, КМУ, КМР, ПМН, ПМУ, ПМР и двухрядные КДН, КДУ, КДР, ПДН, ПДУ, ПДР предназначены для подачи и удаления воздуха в производственных, общественных и административно-бытовых помещениях. Решётки серии К устанавливаются на круглых воздуховодах, серии П — на прямоугольных воздуховодах путём врезки.

Устройство

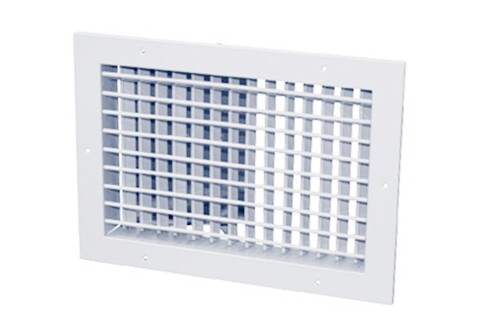

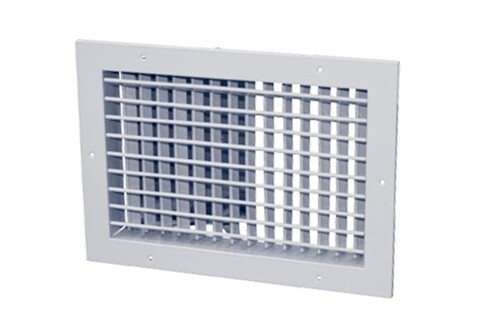

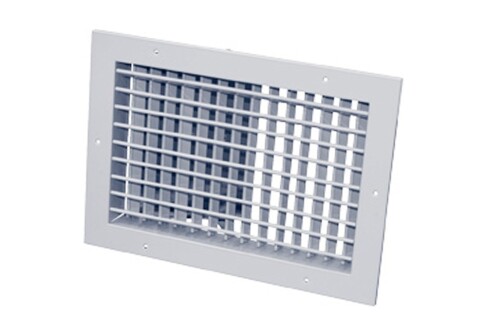

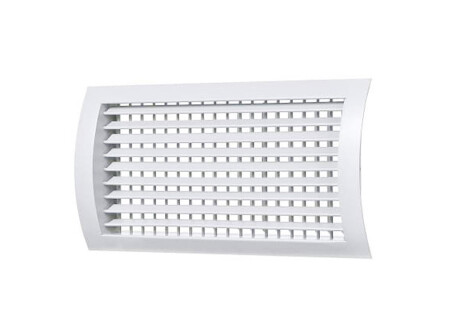

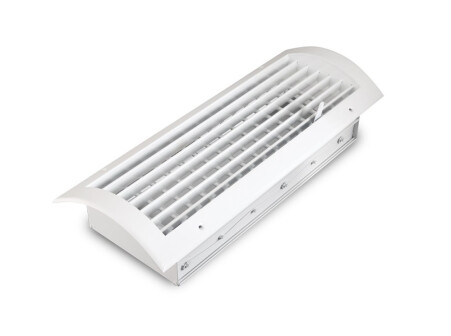

Решётки КМН, КМУ, КМР, КДН, КДУ, КДР выполнены в виде стального корпуса, решётки ПМН, ПМУ, ПМР, ПДН, ПДУ, ПДР — в виде алюминиевой рамки. В обоих случаях внутри установлены индивидуально регулируемые алюминиевые жалюзи для изменения направления и характеристик приточной струи. Жалюзи закреплены в пластиковых втулках, облегчающих поворот при регулировании.

У однорядных решёток жалюзи расположены перпендикулярно оси воздуховода. У двухрядных решёток наружный ряд жалюзи расположен параллельно оси воздуховода, внутренний — перпендикулярно. Два ряда жалюзи позволяют регулировать направление и дальнобойность струи под требуемые параметры воздуха в рабочей зоне и выполнять посезонное регулирование при переходе с охлаждения на воздушное отопление.

Чем отличаются модификации по типу регулировки

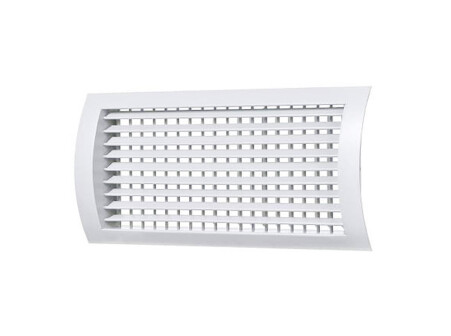

• КМН, КДН, ПМН, ПДН — без регулятора; применяются для подачи и удаления воздуха при одиночной установке решётки на воздуховоде

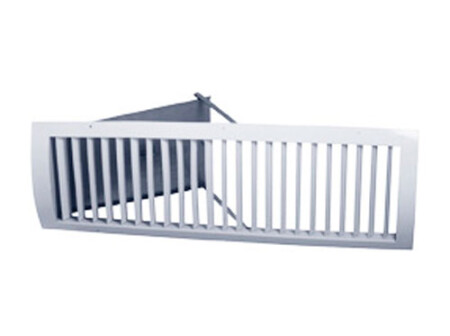

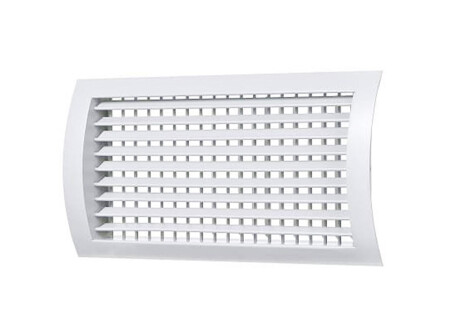

• КМУ, КДУ, ПМУ, ПДУ — с регулятором потока; применяются для подачи воздуха при установке нескольких решёток на одном воздуховоде и необходимости настройки сети

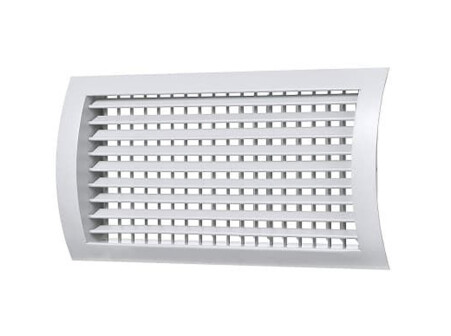

• КМР, КДР, ПМР, ПДР — с регулятором расхода воздуха; применяются для подачи и удаления воздуха при установке нескольких решёток на одном воздуховоде и необходимости настройки сети

Регулирование направления и дальнобойности струи (двухрядные решётки)

У решёток КДН, КДУ, ПДН, ПДУ направление и характеристики струи регулируются поворотом наружного ряда жалюзи на угол α1. Дальнобойность струи меняется при веерном повороте наружного ряда жалюзи от центра на угол α1: центральная жалюзи может оставаться неподвижной (α1ц = 0°) либо устанавливаться поперёк потока (α1ц = 90°) — это справедливо при нечётном количестве жалюзи в ряду.

Настройка сети регулятором потока

Для настройки сети при использовании приточных решёток КМУ, КДУ, ПМУ, ПДУ применяется регулятор потока — угол наклона его пластины β1 задаётся навстречу потоку, рекомендуемый диапазон β1 = 10°–30°. В этих пределах характеристики приточной струи не меняются. Наибольший угол β1 = 30° устанавливается на первой по ходу потока решётке, на остальных — β1 должен быть меньше или равен 30°.

Размеры и конструктивная жёсткость

Минимальный размер решёток — 200×100 мм. Максимальный
