Диффузоры индустриальные АРКТОС

Диффузоры ДИН предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.

Область применения

Диффузор ДИН рекомендуется применять в производственных и общественных помещениях больших размеров: цехах, складах, ангарах, торговых комплексах, концертных, спортивных и выставочных залах, на стадионах, вокзалах и в подобных объектах. Высота потолков в таких помещениях может достигать 15 метров.

Устройство

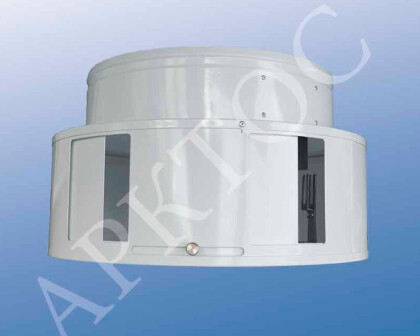

Диффузор ДИН состоит из наружного и внутреннего стальных корпусов с воздуховыпускными отверстиями на боковой поверхности и на дне. Внутренний корпус поворачивается относительно наружного вокруг общей оси с помощью регулятора, обеспечивая переход между двумя крайними положениями.

Регулирование вида струи

• крайнее правое положение — отверстия на дне открыты, боковые отверстия перекрыты: формируется вертикальная компактная струя (подача тёплого воздуха)
• крайнее левое положение — боковые отверстия открыты, отверстия на дне перекрыты: формируется горизонтальная веерная струя (подача холодного воздуха)
• промежуточные положения — боковые отверстия и отверстия на дне частично перекрыты, что позволяет настроить комбинированную струю с нужным соотношением вертикальной и горизонтальной составляющих

Такая конструкция позволяет использовать один диффузор для сезонного регулирования: летом — подача охлаждённого воздуха через боковые отверстия, зимой — подача тёплого воздуха через отверстия на дне.

Способы регулирования

Вид воздушной струи можно регулировать вручную — перемещением и фиксацией внутреннего корпуса за счёт ручки на наружном корпусе, либо автоматически — с помощью электропривода и приводного механизма, устанавливаемого внутрь диффузора.

Аэродинамическая стабильность

Конструкция диффузора обеспечивает одинаковое аэродинамическое сопротивление в обоих крайних положениях, поэтому при сезонном или эксплуатационном регулировании не требуется перенастраивать вентиляционную сеть.

Монтаж

Диффузоры устанавливаются на отводах круглых воздуховодов. Монтаж к воздуховоду выполняется самонарезающими винтами или вытяжными заклёпками. Герметичность соединения с воздуховодом обеспечивается резиновым уплотнением на подводящем патрубке.

Материал и покрытие

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.
