Диффузор Арктос ДИН с приводом

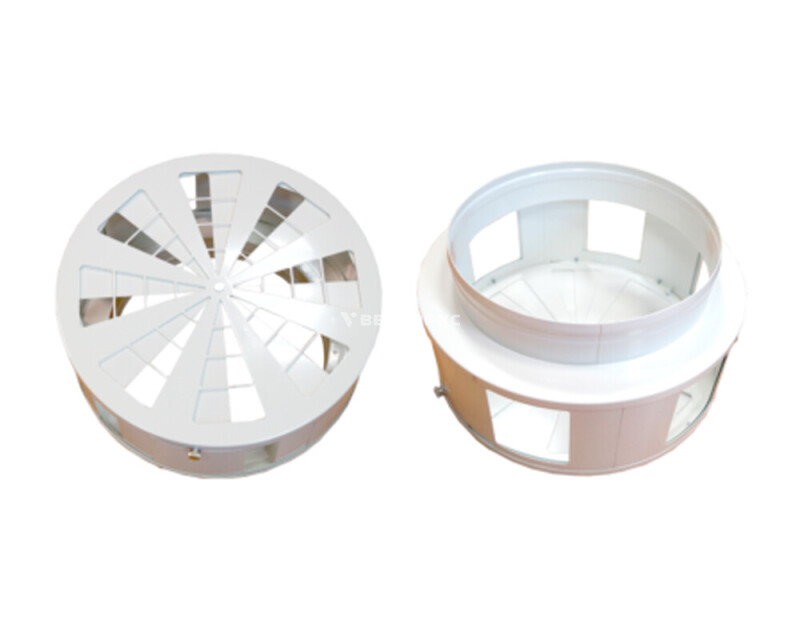

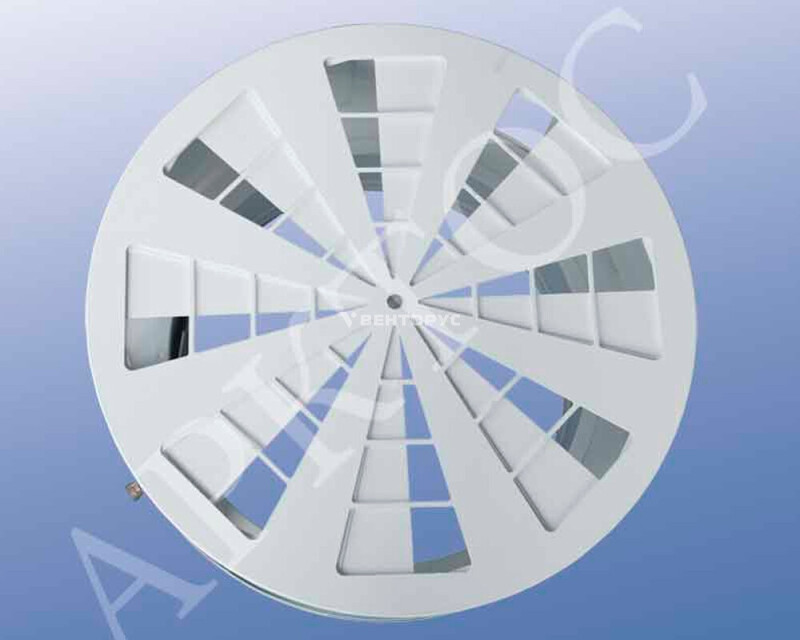

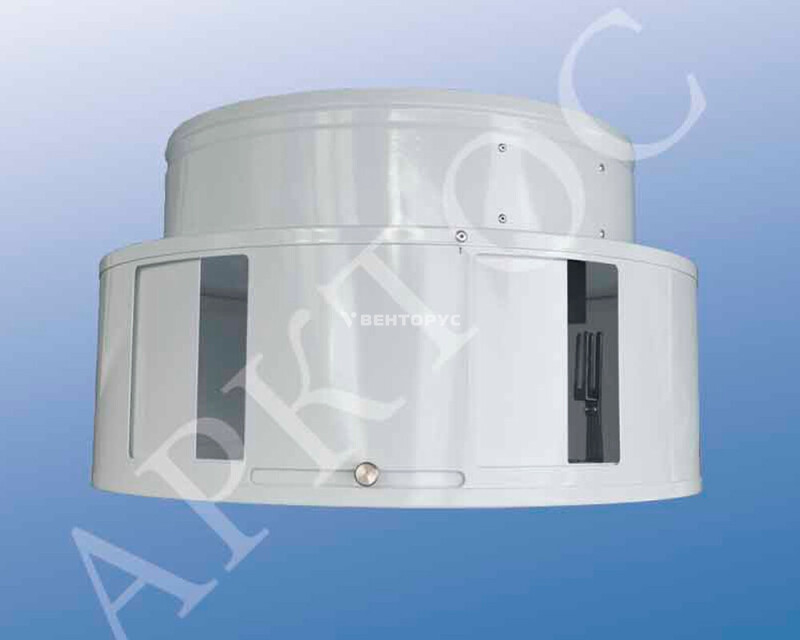

Диффузоры ДИН представляют собой воздухораспределительные устройства, предназначенные для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений. Конструкция диффузора состоит из цилиндрического корпуса с подводящим патрубком и вращающейся центральной вставки, на боковой и торцевой поверхностях которой выполнены воздуховыпускные отверстия.

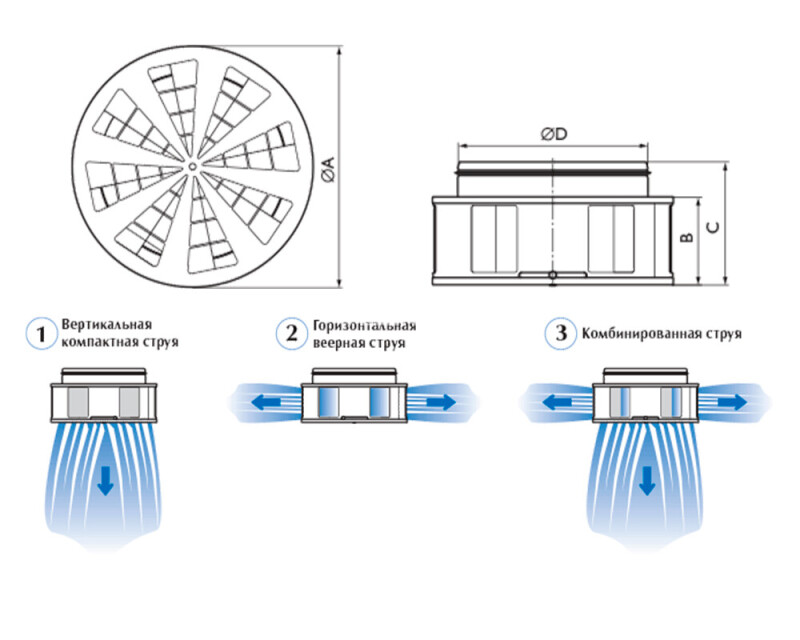

Ключевой особенностью модели является возможность формирования различных типов воздушных струй путем вращения центральной вставки относительно корпуса. Регулировка может осуществляться вручную или с помощью электропривода. В крайнем правом положении регулятора торцевые отверстия открыты, а боковые закрыты, что формирует вертикальную компактную струю.

В крайнем левом положении торцевые отверстия закрыты, а боковые открыты, формируется горизонтальная веерная струя. В промежуточных положениях регулятора воздуховыпускные отверстия перекрываются частично, что позволяет настраивать комбинированную струю с различным соотношением вертикальной и горизонтальной составляющей.

Особенности модификации

Модификация ДИН...-М2 оснащена электроприводом с пропорциональным управлением 0...10 В, что позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование, вентиляция или воздушное отопление).

Монтаж диффузоров ДИН осуществляется, как правило, на отводах круглых воздуховодов при открытой прокладке воздуховодов. Установка выполняется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Герметичность соединения обеспечивается резиновым уплотнением.
