Огнезащита вентканалов
Системы вентиляции и дымоудаления являются критически важной инженерной системой любого современного здания, обеспечивая воздухообмен. Однако в случае пожара эти же каналы способны стать смертоносными магистралями для распространения пламени, дыма и токсичных продуктов горения. Скорость, с которой огнь охватывает здание через незащищенные вентканалы, измеряется минутами, что сводит на нет время для безопасной эвакуации и минимизации ущерба.
Современные строительные материалы и технологии предлагают целый спектр решений — от специальных огнезащитных красок и обмазок до готовых противопожарных клапанов и конструкций. В данном обзоре мы систематизируем эти продукты, чтобы помочь выбрать оптимальное решение для различных типов зданий и задач.
Принцип и цели огнезащиты вентиляционных систем
Вентиляционные каналы, будучи незаменимым элементом любого современного здания, представляют собой и его главную уязвимость при пожаре. По сути, они являются разветвленной сетью скрытых путей, способных в считанные минуты превратить локальное возгорание в общеобъемный пожар.
Главная задача огнезащиты — разорвать эту цепь, создав на пути огня и дыма непреодолимый барьер. Технически это выражается в обеспечении нормируемого предела огнестойкости (EI), который указывает, сколько минут (например, 45, 60, 90 или 150) защищенный канал должен сопротивляться воздействию пламени и высоких температур, не теряя своей целостности (E) и теплоизолирующей способности (I).
Для достижения этой цели решается комплекс взаимосвязанных задач:
- Огнепреграждение. Самый очевидный принцип — локализация. Огнезащита призвана удержать пожар в пределах того помещения или зоны, где он возник, не давая пламени перекинуться через вентиляционные шахты в соседние отсеки, этажи или секции здания.
- Защита конструкции. Воздуховоды часто проходят через стены, перекрытия и другие строительные конструкции, которые сами по себе имеют предел огнестойкости. Нагретый до нескольких сотен градусов металлический канал способен передавать тепло и ослаблять несущие элементы. Огнезащитная оболочка обеспечивает термическую изоляцию, сохраняя прочность этих критически важных конструкций.
- Обеспечение безопасной эвакуации. Дым и токсичные газы — основная причина жертв при пожарах. Защищенные вентканалы предотвращают их распространение по путям эвакуации (коридорам, лестничным клеткам), выигрывая драгоценное время для спасения людей.
- Противодымная защита. Важной целью является обеспечение работоспособности систем принудительного дымоудаления. Эти системы должны оставаться функциональными в течение заданного времени, чтобы удалять дым из очага возгорания, облегчая работу пожарных и эвакуацию.
Ключевые требования и нормативная база
Эффективность противопожарных мер не может определяться субъективно. Использование «любого» теплоизолирующего материала недопустимо, так как только сертифицированные решения гарантированно обеспечат заявленный предел огнестойкости в реальных условиях пожара. Требования к огнезащите вентиляционных систем в России носят обязательный характер и регламентируются, в первую очередь, Федеральным законом № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Этот документ устанавливает общие принципы и классификации.
Конкретные правила проектирования и монтажа определяются сводами правил (СП), в частности:
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
- СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты».
Цифры после аббревиатуры (EI 45, EI 60, EI 90, EI 150) указывают на время в минутах, в течение которого конструкция должна выдерживать воздействие огня. Требуемое значение зависит от типа здания, его высоты, функционального назначения и конкретного места прокладки воздуховода (например, в противопожарной преграде).
Основные решения
Для обеспечения требуемых нормативами показателей огнестойкости на практике применяется несколько проверенных технологий. Условно их можно разделить на "пассивные" методы*, повышающие стойкость самой конструкции, и "активные", оперативно блокирующие распространение опасности.
Наиболее действенный подход предполагает интеграцию в систему вентиляции противопожарных устройств: клапанов, муфт, которые перекрывают каналы при возникновении пожара.
Противопожарные муфты
В то время как огнезащитные составы и обмазки защищают тело воздуховода на всем его протяжении, противопожарные муфты решают точечную, но критически важную задачу: они обеспечивают герметичность и огнестойкость в местах прохождения вентканалов через строительные конструкции — стены, перекрытия и противопожарные преграды. Именно эти узлы являются наиболее уязвимыми, так как зазоры между трубой и отверстием в плите могут стать прямым путем для распространения огня и дыма в соседние помещения.
Принцип работы муфты основан на создании надежного теплового барьера, который под воздействием высокой температуры расширяется, герметично перекрывая возможные пути распространения пожара.
Примеры продуктов
Выбор муфт выполняется с учетом диаметра вентиляционного канала, конструктивных особенностей. Для каналов диаметром до 130 мм можно рассматривать :
1. Муфта перфорированная регулируемая ОГНЕЗА-ПМ(В)-П-01:
- Ключевая особенность: Перфорированный корпус и регулируемый диаметр с помощью замка-гребенки.
- Преимущество для пользователя: Универсальность. Одно изделие подходит для диапазона диаметров, что упрощает закупки и хранение. При пожаре пенококс через перфорацию заполняет не только внутреннее пространство, но и саму строительную проходку, обеспечивая максимальную надежность.
- Область применения: Идеальна для стандартных проходок через железобетонные перекрытия и стены.
2. Муфта с защитной решеткой ОГНЕЗА-ПМ(В)-П-02:
- Ключевая особенность: Цельный корпус фиксированного диаметра со встроенной решеткой.
- Преимущество для пользователя: Дополнительная защита вентканала от попадания мусора и посторонних предметов на этапе строительства и эксплуатации. Более жесткая конструкция.
- Область применения: Там, где важен фиксированный диаметр и требуется защита от загрязнения канала.
Для каналов диаметром от 125 до 240 мм:

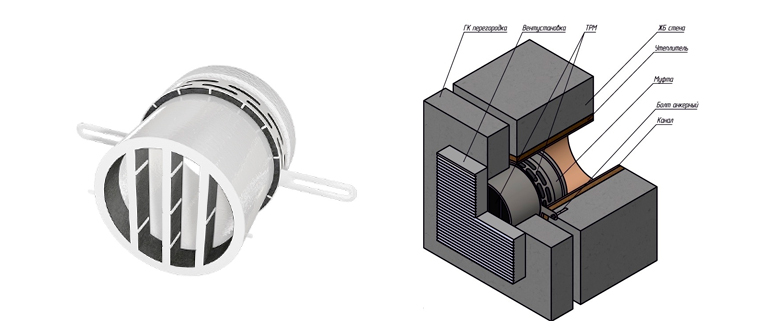

1. Муфта с ламелями ОГНЕЗА-ПМ(В)-Л:
- Ключевая особенность: Наличие дополнительных терморасширяющихся вкладышей на внутренних ламелях.
- Преимущество для пользователя: Обеспечивает более быстрое и равномерное расширение наполнителя по всему сечению крупного канала, гарантируя его полное и надежное перекрытие при пожаре.
- Область применения: Проходки для воздуховодов большого диаметра, где критична скорость и качество срабатывания огнезащиты.
Противопожарные клапаны
В отличие от пассивной огнезащиты, которая работает по принципу сопротивления, противопожарные клапаны являются активными элементами системы противопожарной защиты. Их задача — оперативно и автоматически перекрывать сечения вентиляционных каналов при возникновении пожара, предотвращая распространение огня и дыма по всему зданию.
Работа клапана строится на взаимодействии с системой пожарной сигнализации или автоматики:
- Дежурный режим - в нормальном состоянии клапан находится в открытом положении, обеспечивая штатную работу вентиляции или противодымной системы.
- Обнаружение пожара - при срабатывании датчиков дыма или пламени в защищаемом помещении, сигнал поступает на приемно-контрольный прибор.
- Активация - на электропривод клапана подается сигнал на закрытие. Пружинный механизм (часто с тепловым замком) переводит заслонку в закрытое положение.
- Блокировка - заслонка надежно герметизирует сечение воздуховода, создавая механическую преграду для огня, дыма и токсичных газов. Многие модели имеют термоизоляцию, чтобы выдерживать высокие температуры со стороны очага пожара.
Клапаны бывают огнездерживающими, для предотвращения распространения огня, для дымоудаления, двойного действия. Главное преимущество противопожарных клапанов — их способность активно изолировать очаг возгорания, что значительно повышает эффективность всей противопожарной системы здания. Они являются обязательным элементом для разделения вентиляционных систем по пожарным отсекам и обеспечения безопасной эвакуации людей.
Примеры продуктов
Выбор клапана осуществляется с учетом необходимого функционала, требуемого предела огнестойкости, размера и формы (квадратного или круглого сечения), типу привода и источника питания, степени герметичности, особенностей эксплуатации.
1. Нормально открытые противопожарные клапаны Systemair серии HELMER-120-NO-K.
- Высокий предел огнестойкости: Основная характеристика клапана — EI 120. Это означает, что в течение 120 минут (2 часов) при пожаре он сохраняет целостность и теплоизолирующую способность, обеспечивая работоспособность системы дымоудаления.
- Функциональное назначение: Клапаны типа НО (Нормально Открытые) предназначены для систем противодымной вентиляции. В дежурном режиме они открыты, а при поступлении сигнала тревоги остаются в открытом положении, позволяя отводить дым и газы из путей эвакуации.
- Конструктивное исполнение: Модель канального исполнения предназначена для монтажа непосредственно в прямоугольный воздуховод, что делает ее универсальным решением для скрытой установки.
- Надежный привод: Клапаны комплектуются электроприводами Belimo (MB 230 В или MB 24 В), известными своей высокой надежностью и точностью срабатывания.
Серия HELMER-120-NO-K от Systemair — это готовое, сертифицированное решение для проектировщиков и монтажников, которым необходимо гарантировать соответствие строгим нормам пожарной безопасности и создать эффективную систему защиты жизни людей.
Многообразие представленных на рынке решений — от специализированных муфт для конкретных узлов прохода до высокотехнологичных клапанов с различным функционалом — подчеркивает важность профессионального выбора.
Только комплексный подход позволяет создать надежный барьер на пути огня, обеспечивая главный приоритет — сохранение жизни и здоровья людей и минимизацию материальных потерь.
