Редукторы давления мембранные

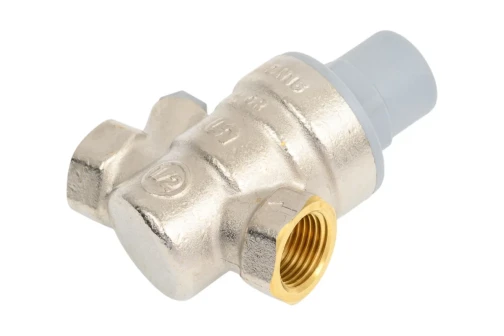

Мембранный редуктор давления — автоматический регулирующий клапан, стабилизирующий выходное давление в трубопроводе за счёт эластичной диафрагмы. Устройство преобразует высокое или переменное входное давление в фиксированное рабочее значение независимо от изменения расхода или скачков в сети. Конструкция включает корпус из латуни (с покрытием или без), регулировочную пружину, седло клапана и герметичную мембрану (EPDM/PTFE).

Диапазон настройки: 1–6 бар (до 16 бар в промышленных сериях). Пропускная способность: 1,5–12 м³/ч. Класс точности: ±0,2 бар.

Для чего и где используется

Устанавливается для защиты трубопроводов и подключённого оборудования от гидравлических ударов, избыточного давления и неравномерного расхода. Обеспечивает стабильную подачу воды к смесителям, водонагревателям, насосным станциям, отопительным котлам и технологическим линиям. Точки монтажа: вводы водоснабжения в зданиях, стояки высотных объектов, котельные, промышленные цеха, системы полива. Соответствует требованиям СП 30.13330.2020 и EN 1567. Снижает шум в арматуре, предотвращает протечки уплотнений и экономит 15–20% воды за счёт устранения избыточного напора.

Чем отличается от аналогов или схожих решений

В сравнении с поршневыми редукторами мембранные модели обеспечивают более плавную стабилизацию давления, не чувствительны к взвешенным частицам и накипи, работают бесшумно и не требуют периодической смазки. Отсутствие трения металл-металл увеличивает межремонтный интервал до 10–15 лет. Ограничения: максимальное рабочее давление обычно до 16–25 бар (против 40+ бар у поршневых), пропускная способность ниже на 20–30%.

В отличие от пилотных редукторов, мембранные устройства компактнее, не требуют импульсной линии и проще в монтаже, но оптимизированы для систем с умеренным и стабильным расходом, а не для магистралей с резко меняющимися гидродинамическими режимами.
