Отводы для наружной канализации 45°

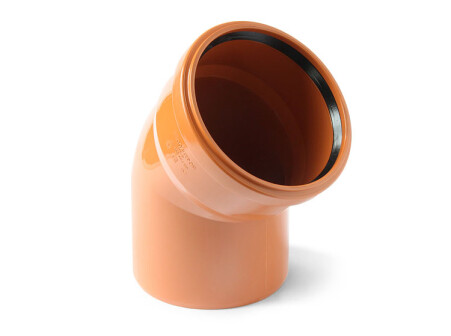

Отводы 45° для наружной канализации — это фасонные элементы безнапорных трубопроводов, предназначенные для изменения направления трассы под углом 45 градусов. Конструкция представляет собой гладкостенный или структурированный корпус с раструбным соединением, в котором установлено эластомерное уплотнительное кольцо. Изготавливаются из поливинилхлорида (ПВХ) или полипропилена (PP), устойчивого к химически агрессивным стокам и низким температурам. Ассортимент включает продукцию четырёх производителей: Ostendorf (серии KG и KG2000B), Lammin, Pro Aqua Terra и TEBO.

Назначение и области применения

Отводы 45° применяются при строительстве и реконструкции наружных сетей бытовой, производственной и ливневой канализации. Угол 45° обеспечивает более плавный поворот потока по сравнению с отводами 90°, что снижает риск засоров, уменьшает гидравлическое сопротивление и предотвращает образование отложений в зоне изменения направления. Элементы используются при прокладке магистральных коллекторов, дворовых сетей, выпусков из зданий, дренажных систем и ливнестоков. Допускаются к монтажу в грунт без бетонной обоймы при соблюдении требований по уклону и подсыпке.

Конструктивные отличия

Модельный ряд дифференцируется по нескольким параметрам:

• Диаметр. Размерный ряд охватывает все стандартные сечения наружных сетей: от 110 мм (внутридомовые выпуски и дворовые сети) до 630 мм (магистральные коллекторы). Промежуточные диаметры — 125, 160, 200, 250, 315, 400, 500 мм — позволяют проектировать трассы с расчётной пропускной способностью без переходов через нестандартные сечения.

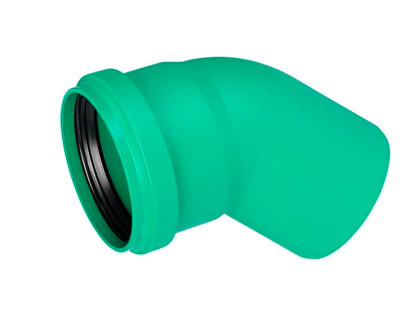

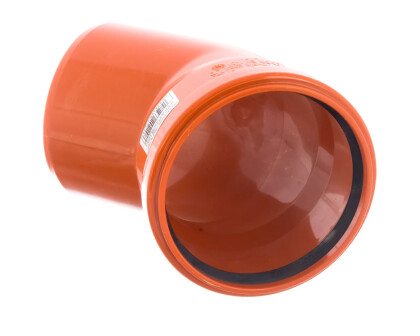

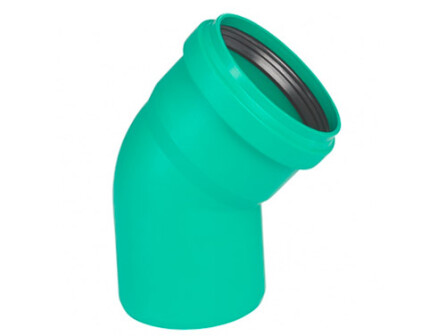

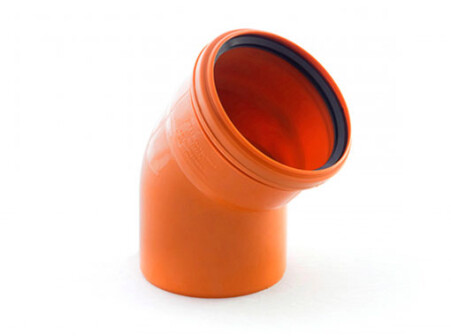

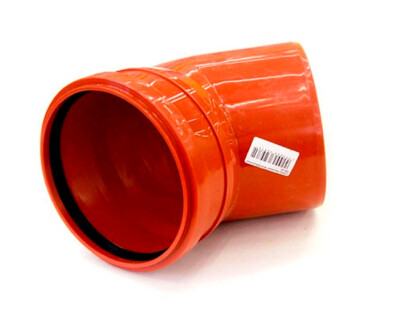

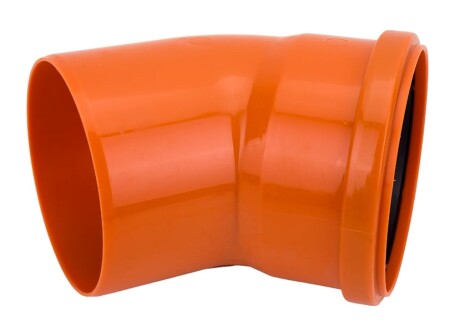

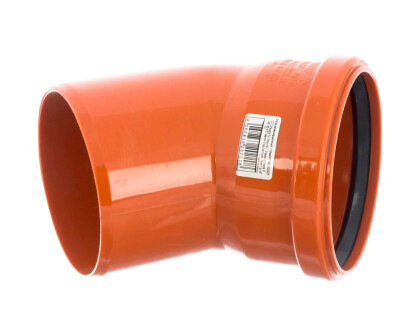

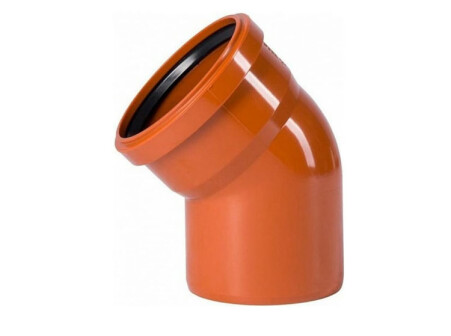

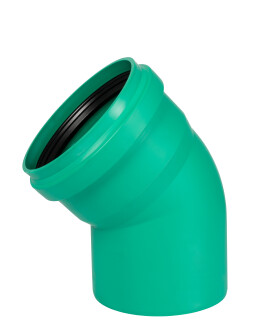

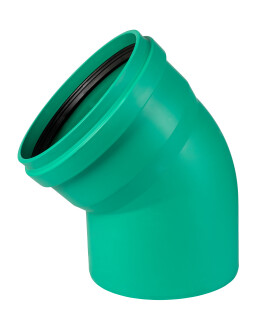

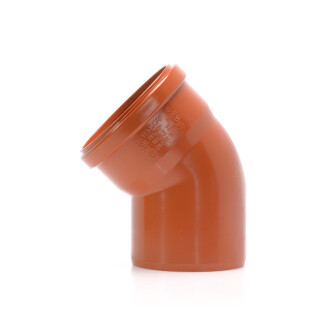

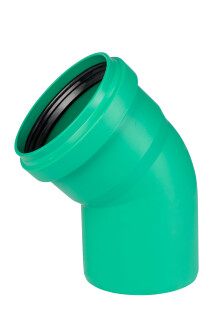

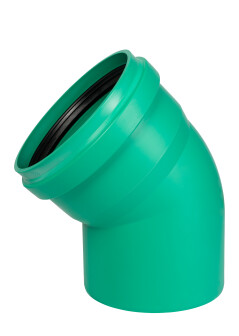

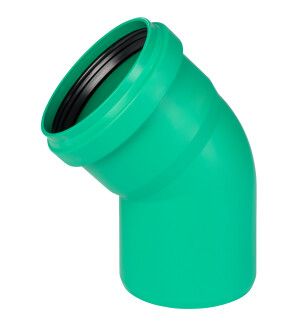

• Материал и серия. Ostendorf KG — классический ПВХ-отвод для стандартных условий эксплуатации. Ostendorf KG2000B — полипропилен с минеральным наполнителем, отличающийся повышенной кольцевой жёсткостью, морозостойкостью и устойчивостью к агрессивным стокам. Lammin, Pro Aqua Terra и TEBO производят отводы из полипропилена, что обеспечивает свариваемость с трубами из того же материала и устойчивость к низким температурам при монтаже.
• Тип раструба. Все модели оснащены интегрированным раструбом с предустановленным уплотнительным кольцом из EPDM или стирол-бутадиеновой резины. Раструб обеспечивает герметичность соединения при осевых и угловых смещениях трубопровода, характерных для подземной прокладки.
• Толщина стенки. Различается в зависимости от серии и диаметра: стандартные модели рассчитаны на глубину заложения до 3–4 метров, усиленные серии KG2000B — на глубину до 8 метров и нагрузку от транспортной магистрали.

Преимущества относительно аналогов

• Полный размерный ряд в одной категории. Наличие диаметров от 110 до 630 мм позволяет собрать весь узел поворота трассы из элементов одной серии, исключая несовместимость раструбов и необходимость использования переходных муфт.
• Выбор материала под условия эксплуатации. Линейка Ostendorf предлагает два принципиально разных решения: экономичный ПВХ для стандартных грунтов и усиленный PP-композит для сложных условий (высокая грунтовая вода, агрессивные стоки, большая глубина заложения). Аналоги от большинства производителей представлены только одним материалом.
• Заводское уплотнение. Уплотнительное кольцо устанавливается в раструб на заводе с контролем геометрии паза, что исключает ошибки монтажа, характерные для изделий с отдельно поставляемыми прокладками.
• Гидравлическая оптимизация. Внутренняя поверхность отводов имеет минимальный коэффициент шероховатости, а геометрия поворота рассчитана на ламинарное прохождение потока — это сохраняет расчётный уклон трассы и снижает эксплуатационные затраты на прочистку.
• Совместимость с трубами наружной канализации. Раструбные размеры соответствуют стандартам DIN EN 1401 и DIN EN 1852, что гарантирует стыковку с трубами любых производителей, работающих по европейским нормам.
• Наличие промышленных диаметров. Диаметры 500 и 630 мм в линейке Ostendorf KG2000B закрывают задачи магистральных коллекторов — сегмент, где большинство поставщиков ограничены 400 мм.
