Изоляция воздуховодов вентиляции
Изоляция воздуховодов вентиляции обеспечивает долговечность эксплуатации системы и повышает её эффективность. Основными причинами, по которым необходимо выполнить теплоизоляцию являются:
- если часть воздуховода проходит вне помещения, на этом участке наиболее вероятно образование и скопление конденсата, который может замерзать и занимать часть внутреннего пространства, что ухудшает вентиляцию
- также важна энергоэффективность - для чего важно снизить теплопотери, что особенно важно для вентиляции с подогревом
- наличие изоляции позволяет снизить шум и вибрацию в системе
Основные характеристики
При выборе материала для выполнения теплоизоляции воздуховодов во внимание принимаются следующие характеристики:
- Коэффициент теплопроводности - сопротивление передаче тепла материалом (чем ниже коэффициент, тем лучше). Параметр зависит от плотности и структуры материала, влажности. Подробно мы рассматривали в статье Коэффициент теплопроводности
- Рабочая температура - возможность использования при определенном режиме температур
- Звукоизоляционные свойства - показывает насколько хорошо материал препятствует проникновению шумов
- Горючесть
- Паропроницаемость
- Биологическая устойчивость
- Содержание вредных веществ
Важным параметром, определяющим возможность использования изоляции, является толщина материала. Не всегда есть достаточные возможности для выполнения монтажа.
Минимальная допустимая толщина материалов для теплоизоляции воздуховодов
| Тип материала | Плотность | Коэффициент теплопроводности | Толщина теплоизоляционного слоя, мм, для воздушных каналов разного типа | ||
|---|---|---|---|---|---|
| А (100 %) | Б (50 %) | В (30 %) | |||
| Минеральная вата: | |||||
| Войлок | 19 | 0,050 | 44 | 22 | 13,2 |
| Войлок | 22 | 0,046 | 38 | 19 | 11,4 |
| Трубные секции | 60 | 0,039 | 29 | 14,5 | 8,7 |
| Пенополиэтилен экструдированный непрерывного прессования несшитый: | |||||
| Гибкая плита или труба | 30 | 0,045 | 36,5 | 18,3 | 11 |
| Пенополиэтилен экструдированный непрерывного прессования, сшитый химическим способом: | |||||
| Гибкая плита или труба | 30 | 0,045 | 36,5 | 18,3 | 11 |
| Пенополиэтилен экструдированный непрерывного прессования, сшитый физическим способом: | |||||
| Гибкая плита или труба | 33 | 0,045 | 36,5 | 18,3 | 11 |
| Пенополиуретан твердый: | |||||
| Панели | 32 | 0,038 | 28 | 14 | 8,4 |
| Панели | 32 | 0,030 | 19 | 9,5 | 5,7 |
| Трубные секции | 20 | 0,039 | 29 | 14,5 | 8,7 |
| Трубные секции | 40 | 0,038 | 28 | 14 | 8,4 |
| Пеноэластомеры экструдированные: | |||||
| Плиты, рулоны, гибкие трубы | от 55 до 70 | 0,040 | 30 | 15 | 9 |
Действующие нормы
При монтаже систем вентиляции и реализации утепления воздуховодов необходимо руководствоваться СНИП 2.04.14–88, СП 61.13330.2012, которые регламентируют порядок теплоизоляции оборудования и трубопроводов, и отдельными пунктами СНиП 2.04.05-86.
Используемая теплоизоляция должна соответствовать требованиям пожарной безопасности, норм по безопасности для человека и окружающей среды.
Типы утеплителя
Наиболее популярными материалами, используемыми для изоляция воздуховодов вентиляции являются:

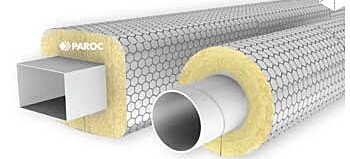

Минеральная вата - в форме отводов, цилиндров или рулонных материалов, матов. Подходит для трубопроводов круглой и прямоугольной формы. Отлично выполняет три ключевые задачи: утепление, шумоизоляция, огнезащита. Минвата биологически устойчива и долговечна.

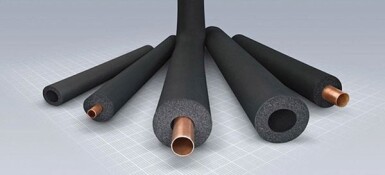

Вспененный каучук - препятствует образованию конденсата, хорошо сохраняет тепло, не поддерживает горение. Материал отличается долговечностью не подвержен гниению. Важным преимуществом является минимальная толщина материала.
Вспененный полиэтилен - является более доступной альтернативой каучука, может выпускаться в форме рулонов, в том числе самоклеящихся, что значительно ускоряет и упрощает монтаж.
Пенополистирол может выпускаться в форме скорлуп и использоваться для быстрого монтажа благодаря специальным пазам. Материал достаточно плотный и долговечный.
Типовые решения
В каждом конкретном случае для выбора материала стоит ориентироваться на его характеристики, но в практике есть так называемые типовые решения, которые подойдут в больше половине случаев.
Для бытовой вентиляции
- минеральная вата
- фольгированный вспененный полиэтилен
- пенополистирол
Промышленные объекты
Применимы аналогичные, как и для бытовой вентиляции материалы, а также дополнительно могут быть задействованы:
- вспененный каучук
- пенополиуретан
- готовые предварительно изолированные системы трубопроводов
Самоклеящаяся изоляция
Такой вариант удобен тем, что наличие клеящейся основы значительно упрощает процесс монтажа, сокращая не только время на работы, но и затраты на дополнительные аксессуары для фиксации материалов к воздуховоду.
Примеры материалов:
| Теплоизоляция | Материал | Толщина | Температура применения | Покрытие |
|---|---|---|---|---|
| Armaflex Duct AL | Вспененный синтетический каучук | 9 - 40 мм | от -50 до +110 ºС | армированное алюминиевое |
| K-Flex AIR AD METAL | Вспененный каучук | 6 - 32 мм | От -30 до +80 ºС | алюминиевая плёнка на основе ПЭВД |
| Thermasheet ECO VSA | Вспененный полиэтилен | 5 - 30 мм | до +95 ºС | алюминиевый слой 11 мкм |
| Energoflex Black Star Duct | Вспененный полиэтилен | 3 - 20 мм | до +95 ºС | алюминизированная фольга |
| Пенофол 2000 тип C | Вспененный полиэтилен | 3 - 20 мм | от -60 до +60 ºС | алюминиевая фольга |
| ALMALEN UniLine Sheet VSA | Вспененный полиэтилен | 5 - 30 мм | от -80ºС до +100ºС | алюминиевое ALU-покрытие |
Наличие покрытия у данных материалов повышает механическую прочность изоляции, повышает устойчивость к внешним воздействие и продлевает срок эксплуатации изоляции, улучшая её внешний вид. Самоклеящаяся основа обеспечивает высокую адгезию материала к металлической поверхности воздуховодов.
Вспененные материалы обладают эффективными вибродемпфирующими свойствами, обеспечивая шумопоглощение.
При наличии вопросов по выбору изоляции для воздуховодов систем вентиляции, вы можете обратиться за консультацией по телефону 8-800-700-81-22. Полный ассортимент с актуальными ценами представлен в разделе Теплоизоляция.
Васильев С.И.
Специалист по теплоизоляционным материалам
