Огнезащита кабельных проходок
Огнезащита кабельных проходок – критически важный элемент пожарной безопасности зданий и сооружений. Кабельные трассы, проходящие через стены, перекрытия и другие строительные конструкции, создают потенциальные пути распространения огня и дыма в случае возгорания. Без должной огнезащиты такие проходки могут стать причиной быстрого распространения пожара, что угрожает жизни людей и целостности имущества.
Нормативы в прикладном ключе: 2 правила, которые решают всё
Современные нормативы, такие как СП 2.13130 и ФЗ-123, строго регламентируют требования к огнестойкости кабельных проходок, обязывая использовать сертифицированные решения, способные сохранять целостность и теплоизоляцию конструкции в течение заданного времени (EI).
Правило 1: Предел огнестойкости проходки ≥ пределу пересекаемой конструкции.
- Стена кирпичная 250 мм → конструкция EI 180 → проходка минимум EI 180
- Перекрытие ЖБ 160 мм → конструкция EI 150 → проходка минимум EI 150
- Перегородка ГВЛ 100 мм → конструкция EI 45 → проходка минимум EI 45
Источник: п. 6.4.1 ГОСТ Р 53310-2009
Правило 2: Запрашивайте у поставщика не сертификат, а протокол испытаний по ГОСТ Р 53306 с параметрами вашего узла.
- Что должно быть в протоколе: габариты проходки, тип кабеля, толщина герметика, достигнутый предел огнестойкости.
- Если протокола нет — решение не прошло испытаний для ваших условий.
Возможные решения
Для защиты кабельных проходок применяются различные решения, которые можно разделить на несколько основных типов:
- Огнезащитные маты и плиты – негорючие материалы (например, на основе базальтового волокна), которые заполняют проходку и обеспечивают огнестойкость.
- Огнестойкие герметики и мастики – составы, расширяющиеся при нагреве и блокирующие распространение огня и дыма.
- Огнезащитные муфты и втулки – готовые конструкции из негорючих материалов, фиксируемые в проходке.
- Комбинированные системы – сочетание нескольких методов (например, маты + герметик) для усиленной защиты.
Рассмотрим возможные решения, хорошо зарекомендовавшие себя с точки зрения эффективности и практичности.
Огнезащитный герметик ОГНЕЗА-ГТ + термоуплотнительные ленты
Терморасширяющийся огнезащитный герметик ОГНЕЗА-ГТ - однокомпонентный состав серого цвета, применяется для огнезащитной заделки кабельных проходок через ограждающие конструкции с нормируемым пределом огнестойкости (стены, перекрытия). Решение обеспечивает локализацию пожара, предотвращая распространение огня и дыма по кабельным трассам. Обеспечивает сопротивление высоким температурам до 1 до 3 часов (в зависимости от толщины стенки).
Принцип действия
- При температуре свыше 200°C материал начинает вспучиваться (расширяться), образуя плотную пенококсовую пробку с коэффициентом расширения не менее 900%.
- Пробка герметизирует проходку/закладную трубу, препятствуя проникновению огня и дыма в смежные помещения.
Алгоритм выбора: ответьте на 4 вопроса — получите решение
1. Сколько кабелей в проходке?
- ≤ 10, доступ ограничен → герметик + минвата
- 10–50, трасса фиксирована → муфта ОГНЕЗА-ПМ-К
- > 50 или нужна частая замена → модульная проходка ОГНЕЗА-МП-К(М)
2. Требуется ли замена кабелей после монтажа?
- Да, часто → только модульная система
- Нет → герметик или муфта
3. Приоритет: минимальная закупка или минимальная стоимость владения?
- Минимальная закупка → герметик (от 6 500 руб./узел)
- Минимальная стоимость владения → модульная система (окупается при 2+ заменах)
4. Есть ли простой оборудования при монтаже?
- Простой недопустим (ЦОД) → модульная система (25 мин/узел)
- Простой допустим → герметик (45–60 мин/узел)
Монтаж

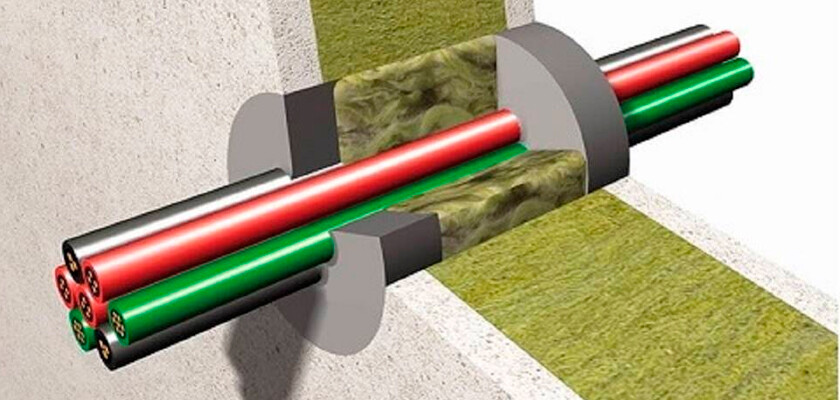

Монтаж представляет собой заполнение закладной трубы с проходящим в ней кабелем/пучком кабеля минватой (рекомендуемая плотность материала от 100 кг/м3), слоем 50 мм с каждой стороны стены.
Кабель оборачивается требуемым количеством ленты Огнеза-ТРМ или ОГНЕЗА-ЛТУ ПРЕМИУМ (лента терморасширяющаяся уплотнительная) без зазора и переместить терморасширяющийся материал вдоль оси кабеля до полной вставки в выступающий из перекрытия или стены конец закладной трубы. Не стоит допускать витков ленты относительно друг друга.
Герметик наносится при окончательной заделке отверстия в перекрытии, через которое проходит кабель. Толщина сухого слоя не менее 5 мм. Также герметик наносится на открытый участок кабеля или пучка кабеля не менее 100 мм от среза закладной трубы. Нанесение выполняется в 2-3 слой. Процесс выполняется с обоих сторон стены. При наличии зазора между трубой и преградой негорючим материалом, например герметики ОГНЕЗА-ВГ или ОГНЕЗА ГТ.
Кабельная проходка ОГНЕЗА-ПМ-К
Муфта ОГНЕЗА-ПМ-К является защитным барьером для огня и дыма, предназначена для огнезащиты кабельных проходок через стены и перекрытия с нормируемой огнестойкостью.
В конструкции изделия предусмотрен замок-защелка, который позволяет устанавливать кабельную проходку без труда на любые трубопроводы и кабели диаметром не более 125 мм. Проходка изготовлена из высококачественного материала и покрыты порошковой краской для предотвращения коррозии. Внутри корпуса предусмотрен терморасширяющийся вкладыш.
Монтаж
Проходка может использоваться для защиты трубопроводов и кабелей. При монтаже отверстие с изолируемым кабелем заполняется негорючим изоляционным материалом, например минеральной ватой, плотно уложенной с двух сторон. Далее с обоих сторон стены на кабель наматывается вкладыши-ленты до полного захода в муфту. При наличии излишков, они отрезаются.
Далее муфта накладывается на вкладыши и закрывается замком. В стене предварительно стоит подготовить отверстия с металлическими дюбелями, с помощью которых муфта фиксируется винтами к стене. После этого на муфту и участок кабеля не менее 100 мм наносится огнезащитный герметик.
Модульная защита кабельных проходок
Еще одним вариантом решения является специальная готовая модульная конструкция ОГНЕЗА МП-К(М). Предусмотрена возможность соединения нескольких проходок. Предел огнестойкости до 180 минут для стен от 150 мм и перекрытий от 200 мм. Срок эксплуатации не менее 30 лет.
Изделие состоит из металлического окрашенного порошковой краской корпуса со съемной крышкой, внутри которого размещен терморасширяющийся материал и дымо-теплоизоляционная прокладка. Важным преимуществом является возможность убирать и добавлять кабели можно в любое время и любым специалистом без дополнительной специальной подготовки и демонтажа муфты.
Принцип действия
В муфте основным терморасширяющимся материалом является ОГНЕЗА-ТРМ. Под воздействием температуры более 150 градусов Цельсия и огня материал надежно закупоривает проходное отверстие пенококсовой пробкой (степень расширения не менее 900%).
Защита применяется на промышленных предприятиях, где прокладывается большое количество кабелей и необходимо их разделение. Изделие легко монтировать и при необходимости демонтировать как с уже проложенными кабелями, так и без них. Муфту можно использовать во всех типах стен и перекрытий, даже если они сделаны из хрупких материалов, таких как ГВЛ (гипрок).
Монтаж
С двух стороне стены устанавливаются фиксирующие рамки, их крепление выполняется металлическими дюбелями. Муфта вставляется в подготовленное отверстие соответствующего размера.
При наличии в отверстии уже проложенных кабелей, они обматываются огнезащитной сеткой ОГНЕЗА-ТРС (идет в комплекте) с обоих сторон с выпуском от края муфты в 100 мм. Сетка фиксируется стяжками. Крышка муфты отстегивается и муфта надевается на кабель или кабельный пучок. Застегнуть крышку муфты. Протягивая муфту по кабелю, вставляем ее в отверстие в стене. Муфта фиксируется при помощи фиксирующих рамок.
Одним из актуальных кейсов по применению подобной продукции является крупный провайдер облачных сервисов на базе собственных дата-центров DataLine, где проходы кабеля через стены в серверных помещениях, защищены с помощью модульных кабельных проходок ОГНЕЗА-ПМ-К (М).
Сравнение решений
| Параметр | Герметик и ленты | ОГНЕЗА-ПМ-К | ОГНЕЗА МП-К(М) |
|---|---|---|---|
| Возможности применение | Универсальное | Диаметр не более 125 мм | Универсальное |
| Сложность монтажа | Средняя (ручная герметизация) | Высокая (требует точной установки) | Низкая (модульная конструкция) |
| Скорость монтажа | Низкая | Средняя | Высокая |
| Рекомендуемая сфера | Жилые и офисные здания | Промышленные объекты с фиксированными трассами | Дата-центры, предприятия с динамичной инфраструктурой |
| Предел огнестойкости IET, мин | 180 | 180 | 180 |
Выбор зависит от конкретных требований: стоимости, сложности монтажа и необходимости изменений. Все варианты обеспечивают огнестойкость до 180 минут и соответствуют российским нормам, гарантируя безопасность и долговечность кабельных систем.
Компания «Огнеза» предлагает как универсальные, так и специализированные решения, позволяющие подобрать оптимальный вариант под конкретные требования объекта. В следующих разделах рассмотрим два наиболее эффективных продукта.
Экономика решения: считаем не только цену продукта
Стоимость владения: материал + работа + обслуживание + риски простоя
Цена продукта — это только 30–40% от общей стоимости решения. Учитывайте:
- Трудозатраты: герметик требует 1.5 ч на узел, модульная система — 0.5 ч.
- Обслуживание: замена кабеля в герметике = демонтаж + новый монтаж; в модульной системе = снятие крышки.
- Риски простоя: в ЦОД простой сервера стоит 10–50 тыс. руб./час.
- Срок службы: герметик — 10 лет, модульная система — 30 лет.
Пример расчета для 3 сценариев (малый офис, цех, дата-центр)
| Параметр | Малый офис (10 проходок) | Промышленный цех (30 проходок) | Дата-центр (50 проходок) |
|---|---|---|---|
| Рекомендуемое решение | Герметик + минвата | Муфта ОГНЕЗА-ПМ-К | Модульная ОГНЕЗА-МП-К(М) |
| Стоимость* материалов | ~65 000 руб. | ~75 000 руб. | ~1 250 000 руб. |
| Трудозатраты (монтаж) | 15 чел-ч | 30 чел-ч | 25 чел-ч |
| Стоимость* замены 1 кабеля (через 3 года) | ~11 000 руб. (демонтаж + монтаж) | ~8 000 руб. (частичный демонтаж) | 0 руб. (без демонтажа) |
| Риск простоя при замене | Низкий (офис) | Средний (цех) | Критический (ЦОД: 10–50 тыс. руб./час) |
Примеры продуктов, которые соответствуют этим требованиям: герметик ОГНЕЗА-ГТ, муфта ОГНЕЗА-ПМ-К, модульная система ОГНЕЗА-МП-К(М). Полный каталог решений — в разделе /catalog/ognezashchita/.
* - стоимость материалов и работ в таблице взята ориентировочно.
Приемка и документация: как сдать работу без замечаний
Что проверяет инспектор ГПН: 5 ключевых пунктов
- Соответствие предела огнестойкости: протокол испытаний по ГОСТ Р 53306 с параметрами вашего узла.
- Качество монтажа: плотность минваты, толщина герметика, маркировка узла.
- Документы на материалы: сертификат соответствия, техническое свидетельство, инструкция по монтажу.
- Акт скрытых работ: с фотофиксацией до нанесения герметика и после.
- Маркировка: дата монтажа, ФИО ответственного, тип материала.
Какие документы должны быть на руках
- Протокол испытаний на огнестойкость (не просто сертификат, а именно протокол с параметрами узла).
- Сертификат соответствия ТР ЕАЭС 043/2017 (пожарная безопасность).
- Техническое свидетельство или СТУ (если решение нестандартное).
- Акт освидетельствования скрытых работ (форма КС-2).
- Инструкция по эксплуатации и обслуживанию узла.
Если остались вопросы по выбору огнезащиты кабельных проходок, вы можете получить техническую консультацию по выбору и характеристикам у наших специалистов по телефону 8 800 700 81 22
