Решетки щелевые АРКТОС

Щелевые решётки АРС, АЛС, АНС, АВС

Щелевые решётки — воздухораспределительные устройства из алюминиевого профиля с числом щелей от 1 до 6. Приточные решётки АРС, АЛС, АНС подают воздух в помещения систем вентиляции и кондиционирования, в том числе при переменном расходе воздуха. Вытяжные решётки АВС используются для удаления воздуха из помещения.

Чем отличаются модели

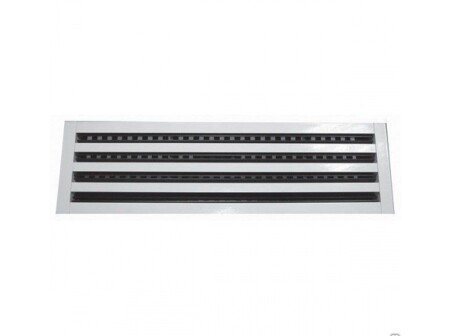

• АРС — в каждой щели установлены поворотные жалюзи (угол поворота до 50°) и перфорированные заслонки. Жалюзи меняют направление приточной струи от прямоточной до настилающейся и сохраняют её устойчивость при расходе воздуха от 25% до 100%, в том числе в режиме охлаждения. Заслонки работают как рассекатель потока и регулятор расхода

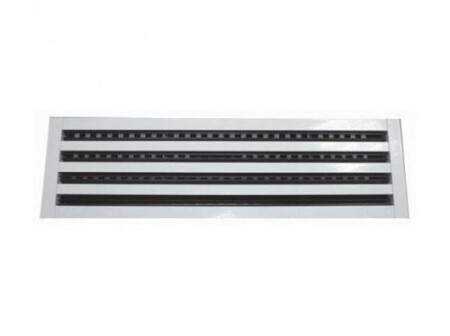

• АНС — те же поворотные жалюзи, что и у АРС, но без перфорированных заслонок. За счёт этого ниже аэродинамическое сопротивление, что позволяет раздавать большие расходы воздуха дальнобойными струями

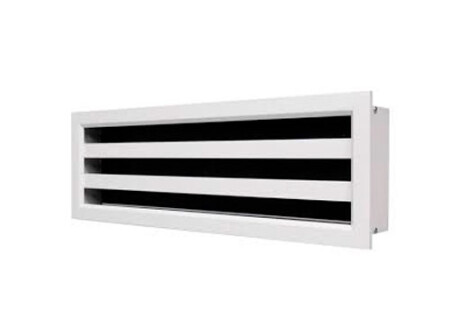

• АЛС — есть перфорированные заслонки, но нет поворотных жалюзи, поэтому направление приточной струи не регулируется

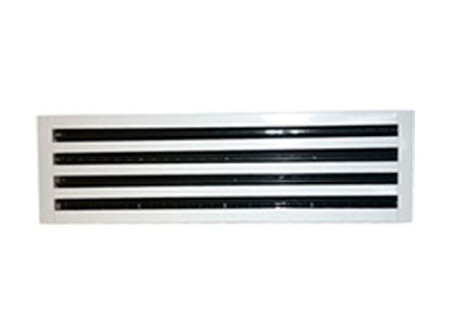

• АВС — вытяжная решётка, поставляется без поворотных жалюзи и без перфорированных заслонок

Размеры и живое сечение

Длина решёток — от 300 до 2000 мм, ширина — от 41 мм (1 щель) до 236 мм (6 щелей) с шагом 39 мм. Коэффициент живого сечения Кжс = 0,25 для АРС и АЛС (при угле жалюзи α = 0°), Кжс = 0,6 для АНС и АВС.

Изготовление секциями

Рекомендуемая длина одной щелевой решётки для монтажа в одну линию — не более 1000 мм. Решётки длиной, кратной 1000 мм, собираются из нескольких секций по 1000 мм. Решётки длиннее 2000 мм изготавливаются из набора секций от 500 до 1000 мм с шагом 50 мм и поставляются в разобранном виде для сборки на месте монтажа.

Конструктивные варианты

• с боковинами, без боковин или с одной боковиной — для стыковки решёток без боковин и с одной боковиной в комплект входят внешние стяжки и направляющие
• дополнительно можно заказать крепёжный кронштейн для удобства монтажа
• возможно изготовление сложных угловых решёток по согласованным с заказчиком эскизам — вариант исполнения зависит от места установки

Совместимость с камерами статического давления

Решётки АРС и АЛС рекомендуется устанавливать с камерами 2КСД М, решётки АНС и АВС — с камерами 2КСР М, оснащёнными регулятором расхода.

Материал и покрытие

Решётки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ доступна окраска в любой цвет по каталогу RAL или текстурирование.

Как сделать заказ

Оформить заказ щелевых решёток АРС, АЛС, АНС, АВС можно на сайте или по телефону 8 800 700 8 122. В Москве возможен самовывоз со склада. Доставка осуществляется во все регионы России, Казахстан и Белоруссию.
