Инерционные решетки АРКТОС

Инерционные (гравитационные) решетки АРКТОС (серии АГС и АРК) — это вентиляционные устройства, предназначенные для перекрывания воздуховодов с целью исключения свободного перетекания воздуха в период прекращения работы вентилятора. Конструктивно решетки представляют собой корпус, внутри которого на узлах поворота установлены алюминиевые жалюзи, оснащенные уплотнениями для обеспечения плотного закрытия сечения.

Применение

Решетки применяются для автоматического перекрытия воздушного потока при отключении вентиляционной системы. Важным условием эксплуатации является то, что решетки АГС и АРК устанавливаются только на горизонтальных участках воздуховодов, при этом места установки должны быть доступны для их обслуживания.

• Решетки АГС: устанавливаются непосредственно на концах (торцах) воздуховодов.

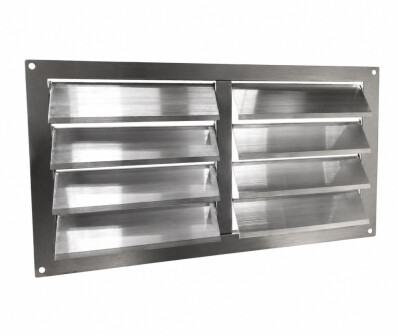

• Решетки АРК: устанавливаются внутри воздуховода и могут использоваться в качестве полноценного обратного клапана.

Особенности и характеристики

• Материалы: корпус решетки АГС изготовлен из алюминия, корпус решетки АРК — из оцинкованной стали. Жалюзи обеих серий выполнены из алюминия.
• Габариты АГС: минимальный размер 150х150 мм, максимальный — 1000х1000 мм, стандартный шаг изготовления — 50 мм. При размере стороны «А» более 500 мм устанавливается перемычка для обеспечения прочности конструкции.
• Габариты АРК: по специальному заказу изготавливаются размеры от 200х100 мм до 1000х850 мм с шагом 50 мм. Решетки с размером стороны «А» свыше 550 мм изготавливаются из двух одинаковых секций с центральной перемычкой.
• Монтаж АГС: осуществляется на отводах воздуховодов с помощью саморезов.
• Монтаж АРК: осуществляется в воздуховодах между фланцами при помощи болтовых соединений.
• Покрытие АГС: базовая окраска методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL или текстурирование.
• Покрытие АРК: решетка не окрашивается (поставляется в виде оцинкованной стали).
