Как выбрать окожушку для теплоизоляции?
При проектировании и монтаже трубопроводов, прокладываемых на открытом воздухе, важной составляющей долговечности и эффективности системы является защита теплоизоляции. Воздействие осадков, ультрафиолета, перепадов температур и механических повреждений может значительно сократить срок службы утеплителя, снижая энергоэффективность системы и увеличивая затраты на обслуживание.
Для решения этой задачи применяется окожушка – специальные металлические цилиндры, которые надежно закрывают теплоизоляционный слой, обеспечивая ему защиту и продлевая срок службы всей конструкции. Давайте разберемся, как выбрать окожушку, которая подойдет для ваших услови
Какая окожушка бывает?
Окожушка может отличаться по материалу изготовления, форме выпуска и назначению. Наиболее распространенные варианты – оцинкованная сталь, нержавеющая сталь, алюминий, а также их модификации, такие как зеркальная нержавейка.
- Оцинкованная сталь – бюджетный и практичный вариант, устойчивый к коррозии в умеренных условиях. Ее используют в промышленных и коммунальных системах, где нет агрессивных сред.
- Нержавеющая сталь обладает повышенной стойкостью к влаге и химическим воздействиям, поэтому применяется на объектах с высокими требованиями к долговечности – в пищевой, химической промышленности, на морских объектах.
- Зеркальная нержавейка выполняет те же функции, но дополнительно обеспечивает эстетичный внешний вид, что важно для видимых участков трубопроводов.
- Алюминиевая окожушка легче стальной, не ржавеет и хорошо отражает солнечные лучи, что снижает нагрев изоляции.
По форме выпуска окожушка делится на прямые оболочки (для ровных участков труб) и фасонные элементы, повторяющие сложную геометрию трубопровода. К последним относятся отводы под разными углами, тройники, переходы, заглушки и врезки. Некоторые производители предлагают готовые короба для арматуры и запорной техники, которые могут поставляться как отдельно, так и в комплекте с теплоизоляцией. Это упрощает монтаж и обеспечивает более надежную защиту уязвимых узлов.
Как крепиться окожушка?
Наиболее распространённый вариант – крепление саморезами с пресс-шайбой, которое применяется для металлических кожухов на прямых участках трубопроводов. Такой способ прост в монтаже и позволяет при необходимости разбирать конструкцию, но требует предварительной перфорации и может ослабевать от вибрации. Для эластичных утеплителей саморезы лучше устанавливать после монтажа изоляции, чтобы избежать деформации при температурном расширении материала.

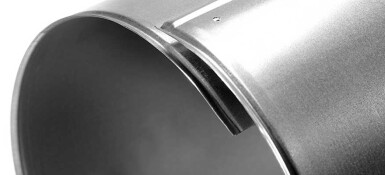

Альтернативой служит замковое соединение (фальцевый замок или закатка), которое обеспечивает более герметичное и прочное крепление без использования дополнительного крепежа. Этот метод часто применяют для кожухов из нержавеющей стали и в условиях повышенной влажности. Хотя такой способ сложнее в монтаже, он лучше противостоит механическим нагрузкам и не требует регулярного обслуживания.
В некоторых случаях используют хомуты или ленты, особенно для временной фиксации или на сложных участках трубопровода. Такой вариант удобен при монтаже, но менее долговечен и не обеспечивает такой же жёсткости, как саморезы или замки.
Выбор конкретного типа зависит от условий эксплуатации, требований к долговечности и бюджета проекта. Например, для обычных теплосетей подойдет оцинковка, а для химических производств – нержавеющая сталь. Форма элементов определяется конфигурацией трубопровода, а наличие готовых фасонных частей сокращает время монтажа и улучшает герметичность покрытия.
Как правильно подобрать диаметр кожуха?
Выбор диаметра окожушки зависит не только от наружного размера утеплителя, но и от его типа, поскольку разные материалы ведут себя при монтаже и эксплуатации по-разному. Ошибка в расчетах может привести к деформации кожуха, повреждению изоляции или нарушению герметичности покрытия.
Окожушка для минераловатных цилиндров
При использовании жестких минераловатных цилиндров диаметр кожуха рассчитывается по формуле: Внутренний диаметр цилиндра + (2 × толщина изоляции) + 5 мм.
На трубопроводах малого диаметра (до 150 мм) допускается уменьшение зазора до 3–4 мм, чтобы избежать излишней подвижности кожуха. Однако важно учитывать возможные отклонения в геометрии утеплителя. Например, навивные цилиндры из-за особенностей производства могут иметь слегка увеличенный диаметр, а дешевые изделия иногда не соответствуют заявленной толщине. Поэтому перед заказом окожушки рекомендуется проверить фактические размеры изоляции.
Для вспененного каучука
В отличие от минеральной ваты, вспененный каучук обладает высокой эластичностью, что усложняет предварительный расчет диаметра кожуха. Его пористая структура сжимается при монтаже, а при нагреве трубопровода материал расширяется.
Оптимальный подход – сначала смонтировать каучук, а затем замерять наружный диаметр и только после этого заказывать окожушку. Если такой возможности нет, следует предусмотреть увеличенный зазор (до 8–10 мм) и отказаться от предварительной перфорации кожуха, чтобы позже подогнать крепеж по месту. В противном случае при нагреве расширяющийся каучук может деформировать оболочку или вырвать саморезы.
Для матов из стекловаты
Стекловата имеет высокий коэффициент уплотнения (до 3,6), что означает значительное уменьшение толщины изоляции после монтажа. Из-за этого заранее рассчитать диаметр окожушки невозможно – потребуется либо проводить замеры после установки утеплителя, либо использовать промежуточный защитный слой (например, стеклопластиковую рулонную изоляцию).
Нормативные требования
При выборе диаметра кожуха следует учитывать СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003), который регламентирует тепловую изоляцию оборудования и трубопроводов. В частности, стандарт требует, чтобы защитные покрытия не создавали избыточного давления на утеплитель и обеспечивали вентиляционный зазор при необходимости.
Как проверить качество?
Качественная окожушка должна не только защищать теплоизоляцию, но и выдерживать механические нагрузки, коррозию и температурные перепады. При выборе следует обратить внимание на несколько ключевых параметров.
Толщина металла
Оптимальная толщина материала зависит от диаметра трубопровода и условий эксплуатации:
| Толщина, мм | Когда стоит использовать |
|---|---|
| 0,4–0,5 | подходит для небольших труб (до 100 мм) в умеренных условиях. |
| 0,55–0,7 | стандартный вариант для промышленных и коммунальных систем. |
| 0,8–1,0 | применяется на крупных магистралях, в агрессивных средах или при высоких механических нагрузках |
Слишком тонкий металл (менее 0,4 мм) легко деформируется при монтаже и эксплуатации, а избыточная толщина увеличивает стоимость без необходимости. Кроме того, слишком жесткая оболочка для труб небольшого диаметра создаст сложности при монтаже, по СП 61.13330.2012 рекомендуемая толщина оцинкованного металла 0,8 мм для покровного слоя тепловой изоляции начинается от 600 диаметра оболочки.
Для большей прочности часть производителей предусматривают продольное ребро жесткости. Также стоит уточнить характеристики основного материалы и его соответствие ГОСТу или ТУ.
Замки и отвод воды
- Замковое соединение (фальц, закатка) должно обеспечивать герметичность и прочность. Проверьте, нет ли заусенцев и перекосов – они усложнят монтаж.
- Капельники (отбортовка краев) предотвращают затекание воды под кожух. Особенно важны для горизонтальных трубопроводов.
- Дренажные отверстия (если предусмотрены) должны быть расположены в нижней части кожуха, чтобы конденсат не скапливался внутри.
Если окожушка поставляется с предварительной перфорацией, проверьте соответствие шага отверстий проектным требованиям. Отверстия должны быть зенкованными (без заусенцев), чтобы саморезы не рвали металл при затяжке. Для эластичных утеплителей (каучук, пенополиэтилен) лучше заказывать кожух без готовых отверстий – это позволит подогнать крепеж после монтажа изоляции.
Что уточнить у поставщика?
- Сертификат соответствия (ГОСТ, ТУ, СП 61.13330) – подтверждает, что продукция прошла контроль.
- Рекомендации по монтажу – допустимые зазоры, тип крепежа, температурные ограничения.
- Гарантийный срок – для оцинковки в нормальных условиях это обычно 10–15 лет.
- Примеры выполненных объектов – если поставщик работает с крупными проектами, это косвенно подтверждает качество.
Раздельный монтаж утеплителя и окожушки или готовый комплект?
Выбор между раздельной закупкой теплоизоляции и окожушки или готовым комплектом зависит от типа утеплителя, условий монтажа и бюджета проекта. Рассмотрим преимущества и недостатки каждого варианта, а также области их применения.
Готовые комплекты
Готовые изделия состоящие из утеплителя и защитной оболочки выпускаются с теплоизоляцией из минеральной ваты и ППУ. Подходят для типовых трубопроводов, где важны сжатые сроки реализации работ и гарантия герметичности, например объекты пищевой, фармацевтической промышленности.
Преимущества:
- Быстрый монтаж – не нужно подбирать кожух, все элементы уже подогнаны.
- Гарантированная герметичность – производитель обеспечивает точное соответствие размеров.
- Заводская защита от влаги – некоторые комплекты сразу идут с гидроизоляционным слоем.
- Меньше отходов – нет риска ошибок в раскрое.
Пример монтажа прямого участка:
Раздельный монтаж
Этот вариант дает большую гибкость в выборе типа теплоизоляции, подходит для нестандартных проектов, позволяет рассматривать в качестве защитного покрытия альтернативы в виде рулонных материалов (полимерные, стеклоткань).
Преимущества
- Гибкость в выборе материалов – можно комбинировать любые типы утеплителя (минвата, каучук, пенополиуретан) с оптимальным кожухом (оцинковка, нержавейка, алюминий).
- Лучшая адаптация под сложные участки – фасонные элементы (отводы, тройники) проще подогнать при раздельном монтаже.
- Экономия на больших объемах – если трубопровод длинный и прямой, закупка материалов оптом может быть дешевле готовых комплектов.
- Контроль качества на каждом этапе – можно проверить утеплитель перед монтажом и подобрать кожух по фактическим размерам.
- Подходит для уже смонтированных трубопроводов с теплоизоляцией.
Работы займут больше времени, есть риск ошибки в подборе диаметра кожухов.
Если сомневаетесь в выборе – проконсультируйтесь со специалистами: они помогут подобрать решение, которое оптимально подойдет под ваши задачи и бюджет. При необходимости запросите технико-экономическое обоснование для вашего проекта. Готовы дать техническую консультацию по выбор материалов для вашего проекта по телефону 8 800 700 81-22.
