Виды огнезащиты: классификация, нормативы
Огнезащита строительных конструкций, инженерных систем и коммуникаций — обязательное требование действующего российского законодательства и норм пожарной безопасности. Правильно подобранная и смонтированная огнезащита способна кратно увеличить время эвакуации людей, сохранить несущую способность здания и предотвратить распространение огня и токсичных продуктов горения.
Что такое огнезащита и зачем она нужна
Огнезащита — совокупность технических мер и средств, направленных на снижение пожарной опасности конструкций, материалов и оборудования: повышение их огнестойкости, ограничение распространения огня, дыма и токсичных веществ через строительные конструкции и инженерные коммуникации.
Ключевые задачи, которые решает огнезащита:
- Сохранение несущей способности металлических и деревянных конструкций при пожаре
- Предотвращение распространения огня по воздуховодам вентиляции и дымоудаления
- Герметизация кабельных, трубных и иных проходок в противопожарных преградах
- Изоляция зазоров и деформационных швов между конструкциями
- Обеспечение расчётного предела огнестойкости согласно СП 2.13130.2020
Нормативная база: основные ГОСТы и своды правил
Проектирование, расчёт и монтаж огнезащиты в России регламентированы рядом обязательных документов. Знание нормативной базы — необходимое условие грамотного выбора материалов и технических решений.
| Документ | Область применения |
|---|---|
| ГОСТ Р 53295-2009 | Огнезащитные составы для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности |
| ГОСТ Р 53292-2009 | Огнезащитные составы и вещества для древесины и материалов на её основе. Общие требования. Методы испытания |
| ГОСТ Р 53299-2009 | Воздуховоды. Методы испытаний на огнестойкость |
| ГОСТ Р 53306-2009 | Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость |
| ГОСТ Р 57368-2016 (EN 1366-3) | Испытание на огнестойкость инженерных систем зданий. Уплотнения проходок |
| ГОСТ 30247.0-94 | Конструкции строительные. Методы испытаний на огнестойкость. Общие требования |
| ГОСТ 30247.1-94 | Несущие и ограждающие конструкции. Методы испытаний на огнестойкость |
| СП 2.13130.2020 | Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты |
| СП 7.13130.2013 | Отопление, вентиляция и кондиционирование. Требования пожарной безопасности |
| Федеральный закон № 123-ФЗ | Технический регламент о требованиях пожарной безопасности |
Помимо перечисленных, на конкретные виды огнезащиты распространяются технические условия производителей (ТУ), а также Добровольная сертификация в системе ССПБ и обязательная сертификация в ГОСТ Р для ряда позиций.
Классификация
По принципу действия все способы огнезащиты делятся на три основные категории:
1. Конструктивная огнезащита
Защита достигается за счёт физического экранирования конструкций негорючими материалами — плитами, матами, муфтами, огнестойкими заполнителями. Применяется там, где требуется высокий предел огнестойкости и механическая нагрузка на поверхность нежелательна. Примеры: огнезащитные плиты из минеральной ваты РОКВУЛ ФАЕР БАТТ, противопожарные муфты для трубопроводов.
2. Тонкослойная (вспучивающаяся) огнезащита
Специальные составы при нагреве многократно увеличиваются в объёме, образуя теплоизолирующий коксовый слой. Широко используется для стальных конструкций. Позволяет сохранить архитектурный вид конструкции и нанести покрытие тонким слоем (1–5 мм). Примеры: вспучивающиеся краски серии Огнеза-СК.
3. Толстослойная (напыляемая) огнезащита
Нанесение огнезащитных составов, пен и напыляемых материалов слоем от 10 до 50 мм. Обеспечивает высокий предел огнестойкости, однако требует дополнительной отделки. Применяется на объектах промышленного и складского назначения.
Группы и классы эффективности
Огнезащитная эффективность материалов для стальных конструкций определяется по ГОСТ Р 53295-2009 и выражается в группах — от 1 (максимальная) до 6 (минимальная). Критерий: время (в минутах) до нагрева стальной конструкции до критической температуры 500 °C.
| Группа огнезащитной эффективности | Минимальное время огнезащиты, мин | Соответствующий предел огнестойкости |
|---|---|---|
| Группа 1 | ≥ 150 | R150 |
| Группа 2 | ≥ 120 | R120 |
| Группа 3 | ≥ 90 | R90 |
| Группа 4 | ≥ 60 | R60 |
| Группа 5 | ≥ 45 | R45 |
| Группа 6 | ≥ 30 | R30 |
Для огнезащиты древесины по ГОСТ Р 53292-2009 установлены 2 группы эффективности, определяемые по потере массы образца в огневых испытаниях:
| Группа | Потеря массы | Характеристика |
|---|---|---|
| 1 группа (трудносгораемые) | ≤ 9% | Высокая огнезащита, древесина переводится в категорию Г1 |
| 2 группа (трудновоспламеняемые) | от 9% до 25% | Умеренная огнезащита, снижение скорости воспламенения |
Для огнестойких уплотнений кабельных и трубных проходок, а также воздуховодов пределы огнестойкости обозначаются буквенно-цифровым кодом согласно ГОСТ 30247.0:
- EI — целостность и теплоизолирующая способность (для ненесущих конструкций и проходок)
- E — только целостность
- R — несущая способность (для несущих конструкций)
Требования к огнезащите конструкций
Требования к огнезащите формируются на стадии проектирования и зависят от:
- Класса функциональной пожарной опасности здания (Ф1–Ф5) по Федеральному закону № 123-ФЗ
- Степени огнестойкости здания (I–V) по СП 2.13130.2020
- Типа конструкции (несущая, ограждающая, коммуникационная)
- Категории помещения по взрывопожарной и пожарной опасности (А, Б, В1–В4, Г, Д) по СП 12.13130
Для зданий I степени огнестойкости несущие конструкции должны иметь предел огнестойкости не менее R120, для II степени — R90, для III — R45. Именно под эти требования подбираются материалы с соответствующей группой огнезащитной эффективности.
Проект огнезащиты: состав и требования
Огнезащита выполняется только на основании разработанного и согласованного проекта огнезащиты. Самовольная замена материалов или способа нанесения недопустима и является нарушением требований пожарной безопасности.
Проект огнезащиты включает:
- Техническое задание с указанием требуемых пределов огнестойкости для каждого элемента
- Спецификацию применяемых огнезащитных материалов с реквизитами сертификатов
- Расчёт толщины огнезащитного покрытия с учётом приведённой толщины металла (для стальных конструкций)
- Технологические карты нанесения (монтажа) огнезащиты
- Схемы обработки с указанием всех защищаемых элементов
- Требования к контролю качества и приёмке работ
По завершении работ оформляется акт освидетельствования скрытых работ и акт приёмки огнезащитного покрытия с указанием применённых материалов, сертификатов, толщины покрытия и исполнителя.
Расчёт огнезащиты металлоконструкций
Расчёт огнезащиты стальных конструкций основан на определении приведённой толщины металла (ПТМ) — отношения площади поперечного сечения элемента к его обогреваемому периметру (A/P, м²/м или мм). Чем меньше ПТМ, тем быстрее прогревается элемент и тем больший слой огнезащиты требуется.
Методика расчёта регламентирована ГОСТ Р 53295-2009 (Приложение Б). Производители огнезащитных составов предоставляют таблицы зависимости «толщина покрытия — ПТМ — группа эффективности», которые используются при проектировании.
Пример логики расчёта для двутавровой балки:
- Определяем требуемый предел огнестойкости: R60 (группа 4)
- Вычисляем ПТМ для конкретного профиля балки: например, 5,8 мм
- По таблице производителя (например, Огнеза или BOS) находим требуемую толщину слоя покрытия для данной ПТМ и группы эффективности
- Указываем толщину и расход материала в проекте
Сертификат на огнезащиту: что проверять
Все огнезащитные материалы, применяемые на объектах строительства в России, должны иметь действующие сертификаты пожарной безопасности, выданные органами по сертификации, аккредитованными МЧС России в системе ССПБ (Система сертификации в области пожарной безопасности).
При проверке сертификата необходимо убедиться:
- Срок действия сертификата не истёк
- Наименование продукта и производитель совпадают с фактически поставляемым товаром
- В сертификате указаны группы огнезащитной эффективности и диапазон ПТМ (для составов на металл)
- Приведены реквизиты протоколов огневых испытаний аккредитованной лаборатории
- Область применения совпадает с проектным решением (вид субстрата, условия эксплуатации)
Все бренды, представленные в нашем каталоге — РОКВУЛ, Бизон, К-Флекс, BOS, Огнеспас, Огнеза, Велес Групп — имеют действующие сертификаты пожарной безопасности.
Огнезащита металлоконструкций
Стальные несущие и ограждающие конструкции — колонны, балки, фермы, прогоны — при нагреве до 500 °C теряют до 50% несущей способности. Без огнезащиты незащищённая сталь достигает этой температуры уже через 10–15 минут после начала пожара.
Применяемые способы
| Способ | Предел огнестойкости | Преимущества | Ограничения |
|---|---|---|---|
| Вспучивающиеся покрытия | R30–R120 | Тонкий слой, сохранение эстетики, нанесение кистью/валиком/безвоздушным распылением | Требуют финишной покраски при наружном применении; ПТМ ≥ 3 мм |
| Огнезащитные составы | R60–R150 | Высокий предел огнестойкости, любые ПТМ | Большая масса, необходимость армирования, последующая отделка |
| Огнезащитные плиты и маты | R60–R180 | Предсказуемый результат, возможность монтажа без «мокрых» процессов | Увеличение габаритов конструкции, сложные узлы требуют специальных решений |
Нанесение на металлоконструкции: ключевые требования
Перед нанесением поверхность очищается от ржавчины, масла, старых покрытий до степени Sa 2½ по ИСО 8501-1 (при использовании большинства вспучивающихся составов). На очищенный металл наносится грунт, совместимый с огнезащитным составом, — как правило, указанный в технической документации производителя. Состав наносится в несколько слоёв с межслойной сушкой. Толщина каждого слоя и общая толщина покрытия контролируются толщиномером по мокрому и сухому слою.
Работы должны выполняться при температуре воздуха и основания не ниже +5 °C и влажности не выше 80%, если иное не указано производителем.
Огнезащита воздуховодов
Системы вентиляции и дымоудаления представляют собой «магистрали» для распространения огня, дыма и продуктов горения между помещениями и этажами. Огнезащита воздуховодов направлена на обеспечение их нормируемого предела огнестойкости — как правило, EI 60 или EI 120 согласно СП 7.13130.2013.
Способы огнезащиты воздуховодов

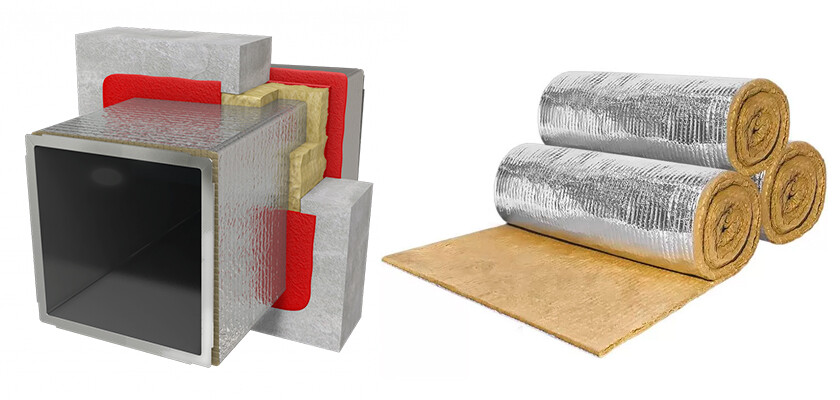

- Обмотка огнезащитными матами из минеральной ваты — наиболее распространённый метод. Маты РОКВУЛ ФЛЕКСИ МАТ или РОКВУЛ ФАЙ БАТТ обматываются вокруг воздуховода и фиксируются проволочными хомутами. Толщина слоя подбирается из расчёта обеспечения требуемого EI.
- Нанесение огнезащитных красок и готовых составов — применяется для прямоугольных воздуховодов, встроенных в конструкцию или проложенных в техническом пространстве.
- Применение огнестойких воздуховодов заводского изготовления — из двойного металла с негорючим наполнителем.
Особое внимание уделяется местам прохода воздуховода через противопожарные преграды: здесь устанавливаются противопожарные клапаны (EI 60, EI 90) и выполняется уплотнение зазора между воздуховодом и конструкцией негорючими материалами — например, минераловатными матами РОКВУЛ или огнезащитными герметиками Велес Групп.
| Тип воздуховода | Требуемый предел огнестойкости (СП 7.13130) | Рекомендуемое решение |
|---|---|---|
| Воздуховод системы дымоудаления | EI 60 / EI 120 | Обмотка матами РОКВУЛ, толщина по расчёту |
| Воздуховод общеобменной вентиляции в зоне прохода через преграду | EI 30 / EI 60 | Противопожарный клапан + уплотнение минватой |
| Воздуховод кухонной вытяжки (категория В) | EI 45 | Огнезащитное покрытие + клапан |
Огнезащита кабельных проходок
Кабели и кабельные трассы в случае пожара являются источниками распространения огня и токсичных продуктов горения. Проходки кабелей через противопожарные стены, перегородки и перекрытия должны быть уплотнены материалами, обеспечивающими предел огнестойкости не ниже огнестойкости самой преграды (как правило, EI 45, EI 60 или EI 90).
Типы уплотнений кабельных проходок
| Тип уплотнения | Применение | Предел огнестойкости |
|---|---|---|
| Огнезащитные маты | Заполнение кабельных отверстий и коробов, возможность демонтажа | EI 60 – EI 180 |
| Огнезащитные пасты и герметики | Уплотнение небольших проходок с одиночными кабелями | EI 60 – EI 120 |
| Огнезащитные пены | Быстрая герметизация, мелкие отверстия | EI 60 – EI 120 |
| Блочные системы (кассеты) | Структурированные кабельные проходки с высокой плотностью кабелей | EI 60 – EI 180 |
| Минераловатные плиты + огнезащитный герметик | Универсальный метод для больших проёмов | EI 60 – EI 120 |
Согласно ГОСТ Р 57368-2016, испытания уплотнений кабельных проходок проводятся с реальными кабелями различных типов. Поэтому при выборе системы уплотнения необходимо убедиться, что в сертификате или протоколе испытаний фигурирует тот же тип кабеля (силовой, слаботочный, в оболочке ПВХ и др.), который применяется на объекте.
Огнезащита трубных проходок
Особую сложность представляет огнезащита проходок трубопроводов из полимерных материалов (ПВХ, полипропилен, ПЭ). При пожаре такие трубы оплавляются и выгорают, оставляя незащищённые отверстия в противопожарной преграде. Для предотвращения этого используются противопожарные муфты и хомуты — устройства, содержащие вспучивающийся состав, который при нагреве перекрывает образующееся отверстие.
Решения для трубных проходок
| Тип трубопровода | Решение | Предел огнестойкости | |
|---|---|---|---|
| Канализация ПВХ, ПП (горючая труба) | Противопожарная муфта со вспучивающимся наполнителем | EI 60 – EI 120 | |
| Водопровод стальной или медный | Герметизация зазора огнезащитным герметиком или минватой | EI 60 – EI 90 | |
| Трубопроводы с тепловой изоляцией из горючих материалов | Замена изоляции на негорючую в зоне прохода + муфта | EI 60 | |
| Инженерные коробы смешанного состава | Заполнение материалом или блоками | EI 60 – EI 180 |
Расчёт и подбор муфт выполняется по наружному диаметру трубы и материалу её изготовления. Важно учитывать, что муфта должна быть сертифицирована именно для применяемого диаметра трубы — данные о диапазонах диаметров содержатся в сертификате и техническом паспорте изделия.
Нормативный документ: ГОСТ Р 53306-2009 — испытания узлов пересечения ограждающих конструкций трубопроводами из полимерных материалов.
Огнезащитные материалы для зазоров и соединений
Деформационные швы, технологические зазоры между конструктивными элементами, стыки противопожарных преград — всё это потенциальные пути распространения огня и дыма. Огнезащита зазоров и соединений обеспечивает целостность противопожарной преграды как единой системы.
Применяемые материалы
- Огнезащитные герметики — наносятся в шов, при нагреве вспучиваются и перекрывают путь огню. Используются для швов шириной до 25–50 мм.
- Огнезащитные ленты и жгуты — вспучивающиеся материалы для уплотнения деформационных швов, в том числе с возможностью динамических перемещений конструкций. Пример: Огнеспас лента вспучивающаяся.
- Огнезащитные подушки — применяются для заполнения крупных технологических проёмов и деформационных зазоров.
- Минераловатные плиты в сочетании с герметиком — для широких швов и стыков несущих конструкций.
| Тип зазора/соединения | Рекомендуемое решение | Предел огнестойкости |
|---|---|---|
| Деформационный шов в перекрытии (до 50 мм) | Вспучивающийся жгут + герметик | EI 60 – EI 120 |
| Стык стеновых панелей в противопожарной преграде | Огнезащитный герметик, лента | EI 45 – EI 90 |
| Технологический проём (до 300×300 мм) | Огнезащитные маты | EI 60 – EI 180 |
| Примыкание воздуховода к стене | Минвата РОКВУЛ + герметик Велес Групп | EI 60 |
Комплексная система защиты: принципы построения
Современный подход к обеспечению пожарной безопасности здания предполагает создание комплексной системы огнезащиты, а не локальную обработку отдельных элементов. Комплексная система охватывает все конструктивные и инженерные элементы здания и обеспечивает их взаимную совместимость.
Принципы построения комплексной системы:
- Единая концепция — все решения принимаются в рамках единого проекта огнезащиты с учётом взаимодействия между элементами.
- Системный подбор материалов — выбор продукции, прошедшей совместные огневые испытания или имеющей подтверждённую совместимость (например, огнезащитная краска и совместимый грунт от одного производителя).
- Охват всех уязвимых точек — несущие конструкции, воздуховоды, кабельные и трубные проходки, деформационные швы.
- Контроль качества на каждом этапе — входной контроль материалов, операционный контроль в процессе нанесения, итоговая приёмка с измерением толщины покрытия.
- Периодическое техническое обслуживание — регламентная проверка состояния огнезащиты согласно требованиям СП 2.13130.2020 и регламентам производителей.
Монтажные работы: требования к качеству и контролю
Качество огнезащиты определяется не только свойствами применяемого материала, но и строгим соблюдением технологии монтажа. Ненадлежащее нанесение огнезащитного покрытия может свести к нулю все расчётные характеристики.
Требования к исполнителям
Работы по огнезащите должны выполняться организациями, имеющими лицензию МЧС России на осуществление деятельности по монтажу, техническому обслуживанию и ремонту систем пожарной безопасности (в части огнезащиты).
Контроль качества огнезащитного покрытия
| Вид контроля | Параметр | Инструмент / Метод |
|---|---|---|
| Входной контроль | Соответствие партии сертификату, срок годности | Проверка документов, визуальный осмотр упаковки |
| Операционный контроль (мокрый слой) | Толщина нанесённого слоя | Толщиномер мокрого слоя (гребёнка) |
| Приёмочный контроль (сухой слой) | Толщина сухого покрытия | Магнитный толщиномер (для металла) |
| Контроль адгезии | Сцепление покрытия с основанием | Адгезиметр, метод решётчатых надрезов |
| Контроль внешнего вида | Отсутствие трещин, пузырей, отслоений | Визуальный осмотр |
По итогам контроля составляется акт приёмки огнезащитного покрытия с приложением ведомости замеров толщины. Этот документ входит в состав исполнительной документации и необходим при сдаче объекта органам государственного пожарного надзора.
Сравнение видов огнезащиты: итоговая таблица
| Вид огнезащиты | Объект защиты | Способ | Нормирующий документ | Предел огнестойкости |
|---|---|---|---|---|
| Металлоконструкции | Колонны, балки | Вспучивающиеся покрытия, составы, плиты | ГОСТ Р 53295-2009, СП 2.13130.2020 | R30 – R150 |
| Воздуховоды | Системы вентиляции и дымоудаления | Обмотка матами, покрытия, клапаны | ГОСТ Р 53299-2009, СП 7.13130.2013 | EI 30 – EI 120 |
| Кабельные проходки | Кабели в противопожарных преградах | Пены, герметики, блочные системы | ГОСТ Р 57368-2016 | EI 45 – EI 180 |
| Трубные проходки | Полимерные трубопроводы в преградах | Противопожарные муфты, герметики | ГОСТ Р 53306-2009 | EI 60 – EI 120 |
| Зазоры и соединения | Деформационные швы, стыки конструкций | Герметики, ленты, жгуты, подушки | СП 2.13130.2020, ГОСТ 30247 | EI 45 – EI 180 |
Заключение
Огнезащита — это не разовое мероприятие, а система технических решений, эффективность которой определяется грамотным проектированием, правильным подбором материалов, качественным монтажом и последующим контролем. Каждый из рассмотренных видов огнезащиты — воздуховодов, металлоконструкций, кабельных и трубных проходок, зазоров и соединений — решает конкретную задачу в общей системе противопожарной защиты объекта.
