Размеры канализационной трубы
При проектировании и монтаже канализационной системы ключевым параметром является диаметр труб. Правильно подобранные размеры канализационных труб обеспечивают бесперебойную работу системы водоотведения, предотвращают засоры и неприятные запахи в помещении. В данной статье рассмотрим стандартные размеры канализационных труб, нормативные требования и критерии выбора для различных условий эксплуатации.
Основные параметры канализационных труб
Размеры канализационной трубы характеризуются несколькими ключевыми параметрами:
- Наружный диаметр (DN/OD) — номинальный размер трубы, указываемый в маркировке
- Внутренний диаметр — определяет пропускную способность трубопровода
- Толщина стенки — влияет на прочность и класс жёсткости изделия
- Длина — стандартные отрезки от 0,15 до 6 метров
Важно понимать, что в маркировке канализационных труб указывается именно наружный диаметр. Внутренний диаметр рассчитывается как разница между наружным диаметром и удвоенной толщиной стенки.
Стандартные диаметры канализационных труб
Размерный ряд канализационных труб стандартизирован и включает следующие номинальные диаметры:
Диаметры труб для внутренней канализации
| Диаметр, мм | Назначение | Область применения |
|---|---|---|
| 32 | Отвод от отдельных приборов | Умывальники, биде, сливы бытовой техники |
| 40 | Внутренняя разводка | Раковины, душевые кабины, посудомоечные машины |
| 50 | Горизонтальная разводка | Ванны, душевые, кухонные мойки, стиральные машины |
| 75 | Объединение нескольких приборов | Сборные участки от группы сантехники |
| 110 | Стояки, отвод от унитазов | Вертикальные стояки, подключение унитазов |
| 160 | Магистральные участки | Лежаки в подвалах, выпуски из зданий |
Диаметры труб для наружной канализации
| Диаметр, мм | Назначение | Область применения |
|---|---|---|
| 110 | Отвод от частного дома | Выпуск из здания до септика или колодца |
| 160 | Дворовая канализация | Сети для нескольких домов, небольшие объекты |
| 200 | Уличные сети | Магистральные трубопроводы, многоквартирные дома |
| 250 | Коллекторы | Канализационные коллекторы микрорайонов |
| 315 | Магистральные коллекторы | Крупные канализационные сети |
| 400–630 | Городские сети | Промышленные и городские канализационные системы |
Труба канализационная 110: размеры и характеристики
Диаметр 110 мм является наиболее востребованным для бытовой канализации. Такие трубы используются для устройства стояков и подключения унитазов — сантехнических приборов с максимальным единовременным сбросом воды.
Размеры трубы 110 мм для внутренней канализации (серая)
| Параметр | Значение |
|---|---|
| Наружный диаметр | 110 мм |
| Внутренний диаметр | 104,2–105,6 мм |
| Толщина стенки | 2,2–2,7 мм |
| Стандартные длины | 150, 250, 500, 1000, 1500, 2000, 3000 мм |
| Материал | ПВХ, ПП (полипропилен) |
| Цвет | Серый |
| Рабочая температура | до +60°C (кратковременно до +95°C) |

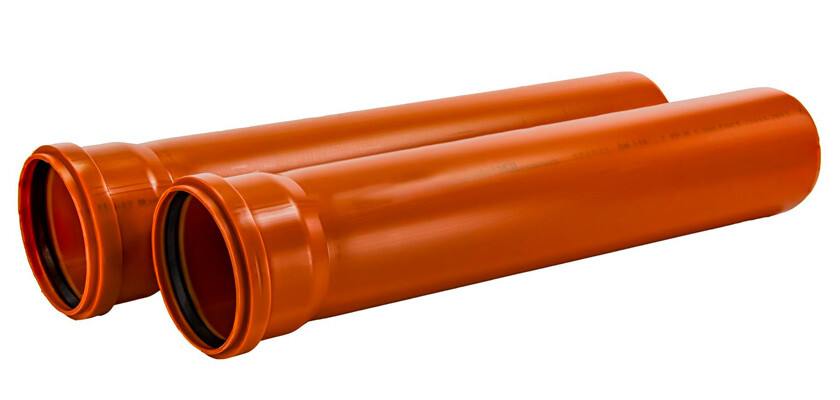

Размеры трубы 110 мм для наружной канализации (рыжая/оранжевая)
| Параметр | Класс SN4 | Класс SN8 |
|---|---|---|
| Наружный диаметр | 110 мм | 110 мм |
| Внутренний диаметр | 104,6 мм | 103,6 мм |
| Толщина стенки | 2,7 мм | 3,2 мм |
| Стандартные длины | 1000, 2000, 3000, 6000 мм | |
| Глубина заложения | до 4 м | до 8 м |
| Материал | НПВХ (непластифицированный ПВХ) | |
| Цвет | Оранжевый (рыжий) | |
Почему труба 110 мм так популярна? Данный диаметр обеспечивает достаточную пропускную способность для отвода стоков от унитаза (единовременный сброс 6–8 литров) с запасом, предотвращающим засоры. При этом труба не является избыточно большой, что позволяет экономить пространство и материалы.
Толщина стенки канализационных труб
Толщина стенки определяет прочность трубы и её способность выдерживать внешние нагрузки. Для канализационных труб из ПВХ и полипропилена установлены следующие нормативы:
Толщина стенки труб для внутренней канализации
| Диаметр, мм | Минимальная толщина стенки, мм |
|---|---|
| 32 | 1,8 |
| 40 | 1,8 |
| 50 | 1,8 |
| 75 | 1,9 |
| 110 | 2,2–2,7 |
| 160 | 3,2–3,9 |
Толщина стенки труб для наружной канализации (НПВХ)
| Диаметр, мм | SN2 (лёгкая) | SN4 (средняя) | SN8 (тяжёлая) |
|---|---|---|---|
| 110 | 2,2 | 2,7 | 3,2 |
| 160 | 3,2 | 4,0 | 4,7 |
| 200 | 3,9 | 4,9 | 5,9 |
| 250 | 4,9 | 6,2 | 7,3 |
| 315 | 6,2 | 7,7 | 9,2 |
| 400 | 7,9 | 9,8 | 11,7 |
SN (Stiffness Nominal) — номинальная кольцевая жёсткость, характеризующая способность трубы противостоять внешним нагрузкам. Чем выше класс жёсткости, тем глубже можно укладывать трубу и тем большие нагрузки она выдерживает.
Как выбрать диаметр канализационной трубы
Выбор диаметра канализационной трубы зависит от нескольких факторов: типа подключаемых сантехнических приборов, расчётного расхода стоков, уклона трубопровода и места установки.
Диаметр трубы для различных сантехнических приборов
| Сантехнический прибор | Рекомендуемый диаметр, мм | Примечание |
|---|---|---|
| Умывальник | 32–40 | Минимально допустимый диаметр |
| Биде | 32–40 | Аналогично умывальнику |
| Раковина кухонная | 40–50 | Учитывать наличие жировых стоков |
| Душевая кабина | 40–50 | Зависит от производительности слива |
| Ванна | 40–50 | Стандартный выпуск 40 мм |
| Стиральная машина | 32–40 | Через сифон или напрямую |
| Посудомоечная машина | 32–40 | Через сифон раковины |
| Унитаз | 100–110 | Только 100–110 мм, меньше недопустимо |
| Канализационный стояк | 100–110 | Не менее диаметра отвода от унитаза |
Основные правила выбора диаметра
При проектировании канализационной системы необходимо соблюдать следующие принципы:
- Диаметр по ходу движения стоков не должен уменьшаться — это главное правило, нарушение которого гарантированно приведёт к засорам
- Диаметр стояка должен быть не менее диаметра самого крупного отвода — если к стояку подключён унитаз, диаметр стояка не менее 110 мм
- Выпуск из здания должен соответствовать диаметру стояка — как правило, 110 мм для частного дома
- При объединении нескольких стояков диаметр увеличивается — для двух и более стояков используют трубы 160–200 мм
Пример расчёта для частного дома
Рассмотрим типовой частный дом с одним санузлом (унитаз, раковина, ванна) и кухней:
- Умывальник → труба 32 мм
- Ванна → труба 50 мм
- Унитаз → труба 110 мм
- Кухонная мойка → труба 50 мм
- Стояк → труба 110 мм (определяется унитазом)
- Выпуск из дома → труба 110 мм
- Наружная канализация до септика → труба 110 мм
Нормативные требования к уклону канализационных труб
Выбор диаметра канализационной трубы неразрывно связан с уклоном трубопровода. Согласно СП 30.13330.2020 (актуализированная редакция СНиП 2.04.01-85), для обеспечения самоочищающей скорости движения стоков необходимо соблюдать определённый уклон.
Минимальный уклон в зависимости от диаметра
| Диаметр трубы, мм | Минимальный уклон | Перепад высот на 1 м |
|---|---|---|
| 40–50 | 0,03 (3%) | 3 см |
| 85–100 | 0,02 (2%) | 2 см |
| 110 | 0,02 (2%) | 2 см |
| 150 | 0,008 (0,8%) | 0,8 см |
| 200 | 0,007 (0,7%) | 0,7 см |
Важно: Максимальный уклон не должен превышать 15 см на 1 метр (0,15). При слишком большом уклоне жидкая фракция стоков уходит быстрее твёрдой, что приводит к отложениям на стенках труб.
Материалы канализационных труб
Современные канализационные системы монтируются преимущественно из полимерных труб. Каждый материал имеет свои особенности:
ПВХ (поливинилхлорид)
- Серые трубы — для внутренней канализации
- Оранжевые (рыжие) трубы — для наружной канализации (НПВХ)
- Температура эксплуатации: до +60°C (кратковременно до +80°C)
- Не рекомендуются для горячих стоков
Полипропилен (ПП)
- Более высокая термостойкость — до +95°C
- Лучшая устойчивость к агрессивным средам
- Применяется для внутренней канализации, особенно в кухнях и прачечных
Полиэтилен (ПЭ)
- Высокая эластичность и морозостойкость
- Гофрированные двухслойные трубы для наружной канализации
- Диаметры от 110 до 1200 мм
Сравнение цветовой маркировки
| Цвет трубы | Назначение | Материал |
|---|---|---|
| Серый | Внутренняя канализация | ПВХ, ПП |
| Оранжевый (рыжий) | Наружная канализация | НПВХ, ПП |
| Чёрный | Наружная канализация (ПЭ) | Полиэтилен |

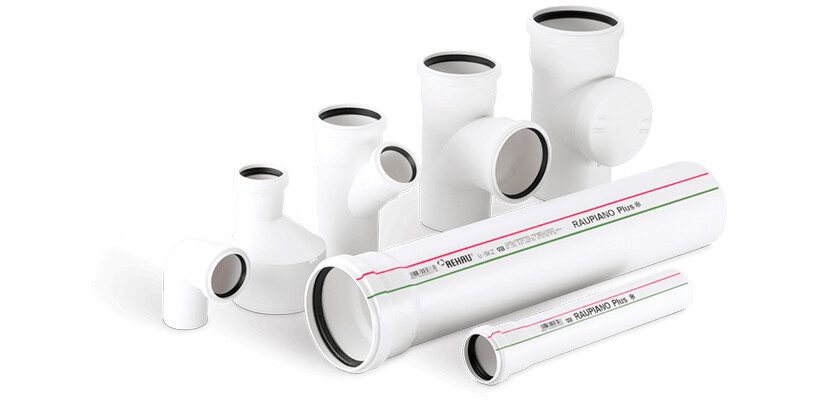

| Белый | Бесшумная канализация | ПП с минеральными добавками |
Нормативные документы и стандарты
Производство и применение канализационных труб регламентируется рядом государственных стандартов:
ГОСТы на канализационные трубы
| Стандарт | Название | Область применения |
|---|---|---|
| ГОСТ 32412-2013 | Трубы и фасонные части из НПВХ для систем внутренней канализации | Внутренняя канализация (ПВХ) |
| ГОСТ 32413-2013 | Трубы и фасонные части из НПВХ для систем наружной канализации | Наружная канализация (ПВХ) |
| ГОСТ 32414-2013 | Трубы и фасонные части из полипропилена для систем внутренней канализации | Внутренняя канализация (ПП) |
| ГОСТ 22689-2014 | Трубы и фасонные части из полиэтилена для систем внутренней канализации | Внутренняя канализация (ПЭ) |
| ГОСТ Р 54475-2011 | Трубы полимерные со структурированной стенкой для безнапорных трубопроводов | Гофрированные трубы |
Строительные нормы и правила
| Документ | Название | Содержание |
|---|---|---|
| СП 30.13330.2020 | Внутренний водопровод и канализация зданий | Проектирование внутренних систем |
| СП 32.13330.2018 | Канализация. Наружные сети и сооружения | Проектирование наружных сетей |
| СП 31.13330.2021 | Водоснабжение. Наружные сети и сооружения | Общие требования к сетям |
Типичные ошибки при выборе размеров канализационных труб
При проектировании и монтаже канализации часто допускаются ошибки, которые приводят к проблемам в эксплуатации:
Ошибка 1: Занижение диаметра
Использование труб меньшего диаметра, чем требуется, приводит к частым засорам и переполнению системы. Особенно критично занижение диаметра отвода от унитаза — использование труб менее 100 мм недопустимо.
Ошибка 2: Сужение трубопровода по ходу движения стоков
Нельзя переходить с большего диаметра на меньший по направлению к точке сброса. Например, подключение стояка 110 мм к выпуску 50 мм гарантированно вызовет засор.
Ошибка 3: Неправильный уклон
Слишком малый уклон приводит к застою стоков и образованию отложений. Слишком большой уклон — к расслоению стоков и отложению твёрдых фракций на стенках труб.
Ошибка 4: Использование внутренних труб для наружной прокладки
Серые трубы для внутренней канализации не предназначены для укладки в грунт — они не обладают достаточной жёсткостью и морозостойкостью. Для наружных сетей следует использовать только оранжевые трубы класса SN4 или SN8.
Ошибка 5: Игнорирование вентиляции стояка
Канализационный стояк должен иметь вытяжную часть, выходящую на кровлю, или оборудоваться вакуумным клапаном. В противном случае при сбросе воды возникает разрежение, которое срывает гидрозатворы сантехнических приборов.
Рекомендации по выбору канализационных труб
Подводя итог, сформулируем основные рекомендации по выбору размеров канализационных труб:
- Для подключения умывальников, раковин, душевых кабин используйте трубы диаметром 40–50 мм
- Для подключения унитаза и устройства стояков — только 110 мм
- Для выпуска из частного дома достаточно трубы 110 мм
- Для многоквартирных домов и объединения нескольких стояков — 160–200 мм
- Внутри помещений используйте серые трубы, снаружи — оранжевые
- При укладке в грунт на глубину более 4 м выбирайте трубы класса SN8
- Соблюдайте уклон: 3 см/м для труб 50 мм, 2 см/м для труб 110 мм
- Приобретайте трубы и фитинги одного производителя для гарантированной совместимости
Заключение
Правильный выбор размеров канализационных труб — залог надёжной и долговечной работы системы водоотведения. Диаметр канализационной трубы определяется типом подключаемых сантехнических приборов, расчётным расходом стоков и условиями прокладки. Наиболее востребованными являются трубы диаметром 50 мм для горизонтальной разводки и 110 мм для стояков и наружной канализации.
При проектировании следует руководствоваться требованиями действующих сводов правил (СП 30.13330.2020 для внутренней канализации и СП 32.13330.2018 для наружных сетей), соблюдать нормативные уклоны и не допускать сужения трубопровода по ходу движения стоков. Грамотный подход к выбору размеров обеспечит бесперебойную работу канализации на протяжении всего срока эксплуатации — не менее 50 лет для полимерных труб.
