Как закрыть путь огню через полимерные трубопроводы
Полимерные трубопроводы — стандарт современного строительства. Они дешевле чугуна, легче, проще в монтаже и не подвержены коррозии. Но у них есть критический недостаток, о котором вспоминают слишком поздно: при пожаре полипропилен, ПВХ и полиэтилен размягчаются уже при 120–140 °C, а при 300–400 °C полностью выгорают. На месте трубы остаётся сквозное отверстие в стене или перекрытии — прямой канал для пламени, дыма и угарного газа на соседний этаж.
В этом обзоре разберём, почему это происходит, что требует законодательство, какие решения существуют и почему противопожарная муфта K-FLEX K-FIRE COLLAR заслуживает внимания проектировщиков и монтажников.
Механизм распространения огня по полимерным коммуникациям
Чтобы понять масштаб проблемы, достаточно представить типичный стояк канализации в многоэтажном доме: труба диаметром 110 мм проходит через межэтажное перекрытие. В штатном режиме зазор между трубой и плитой заделан раствором или монтажной пеной. При пожаре происходит следующее:
- Температура в помещении достигает 300–400 °C за первые 10–15 минут.
- Полимерная труба деформируется, плавится и прогорает.
- Монтажная пена (группа горючести Г3–Г4) выгорает одновременно с трубой.
- В перекрытии образуется сквозное отверстие.
- За счёт тяги горячие газы и пламя устремляются на верхний этаж.
Скорость распространения огня по вертикали через такие каналы достигает нескольких этажей в минуту. По данным ВНИИПО МЧС России, незащищённые проходки полимерных трубопроводов — один из ключевых факторов быстрого распространения пожара в жилых зданиях.
Что требует законодательство
Защита мест прохода полимерных трубопроводов через ограждающие конструкции — не рекомендация, а обязательное требование. Вот ключевые нормативные документы, которые регулируют этот вопрос:
| Документ | Что регулирует |
|---|---|
| Федеральный закон № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности» | Устанавливает общие требования к пределам огнестойкости строительных конструкций и противопожарных преград. Обязывает обеспечивать нераспространение пожара через инженерные коммуникации. |
| ГОСТ Р 53306-2009 «Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытаний на огнестойкость» | Определяет методику испытаний и классификацию пределов огнестойкости узлов пересечения. Именно по этому стандарту сертифицируются противопожарные муфты. Числовой ряд пределов: EI 15, 30, 45, 60, 90, 120, 150, 180. |
| СП 30.13330 (актуализированная редакция СНиП 2.04.01-85*) «Внутренний водопровод и канализация зданий» | Содержит требования к прокладке полимерных трубопроводов через перекрытия с обеспечением нормативного предела огнестойкости. |
| СП 40-107-2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб» | Регламентирует порядок монтажа противопожарных муфт на канализационные стояки. |
Суть требований сводится к одному: в местах прохода полимерных труб через стены и перекрытия с нормируемым пределом огнестойкости необходимо устанавливать отсечные защитные устройства. ГОСТ Р 53306-2009 определяет такие устройства как «обжимные муфты из терморасширяющихся материалов, клапаны или иные приспособления, обеспечивающие перекрытие пластмассовых трубопроводов в местах сопряжения с пересекаемыми строительными конструкциями».
Какие решения существуют
Для защиты проходок полимерных трубопроводов применяют несколько типов устройств из группы огнезащита трубных проходок. Каждое имеет свою область применения, преимущества и ограничения.
Противопожарные муфты в металлическом корпусе
Наиболее распространённый и надёжный вариант. Конструкция: разъёмный цилиндрический корпус из оцинкованной или нержавеющей стали, внутри которого размещён вкладыш из терморасширяющегося (интумесцентного) материала. При нагревании вкладыш многократно увеличивается в объёме и образует плотную негорючую пробку, перекрывающую отверстие. К этому типу относятся K-FLEX K-FIRE COLLAR, Огнеза ПМ и другие.
Гибкие (ленточные) манжеты
Представляют собой полосу терморасширяющегося материала на подложке из огнеупорной ткани, которая оборачивается вокруг трубы и фиксируется проволокой или хомутом. Удобны при минимальном зазоре между трубой и стеной, но менее жёсткие при монтаже и требуют аккуратности при фиксации.
Заделка огнестойким составом (без муфты)
Заполнение зазора между трубой и конструкцией огнестойкой минеральной ватой с последующей герметизацией огнезащитным герметиком или мастикой. Формально может обеспечить определённый предел огнестойкости, но не решает главную проблему: при выгорании самой трубы внутри проходки образуется отверстие, которое состав не перекрывает. Поэтому такой метод применяется как дополнительная мера, а не как замена муфты.

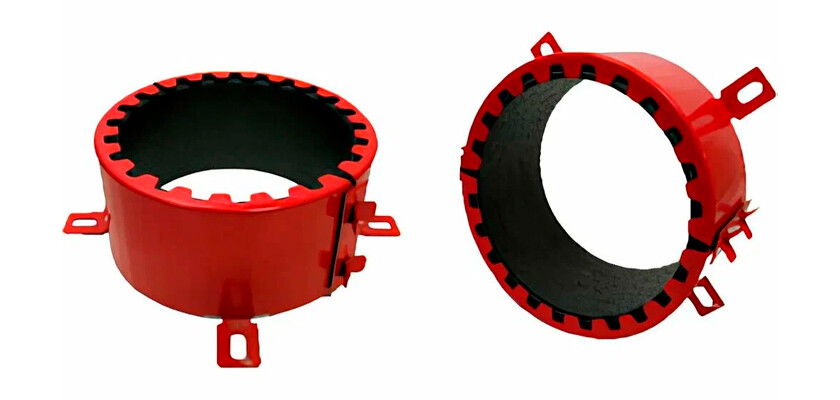

K-FLEX K-FIRE COLLAR: обзор и характеристики
K-FIRE COLLAR — это самосрабатывающая противопожарная муфта производства К-ФЛЕКС, предназначенная для защиты мест прохода полимерных трубопроводов через стены и перекрытия. Применяется в системах водоснабжения, водоотведения и кабельных коммуникаций.
Принцип работы
Муфта устанавливается на трубу в зоне прохода через ограждающую конструкцию. В штатном режиме не оказывает никакого воздействия на трубопровод. При нагреве до +120 °C терморасширяющийся вкладыш начинает реагировать: его объём увеличивается не менее чем на 970 %. Вспученный материал заполняет внутреннее пространство и создаёт плотную пробку из пенококса, которая блокирует проход для огня и дыма.
Технические характеристики
| Параметр | Значение |
|---|---|
| Температура начала срабатывания | от +120 °C |
| Время начала срабатывания | 15 секунд |
| Инерционность полного срабатывания | 45–60 секунд |
| Коэффициент вспучивания | не менее 970 % |
| Предел огнестойкости | до EI 240 (240 минут) |
| Материал корпуса | оцинкованная сталь, толщина 0,55 мм, эластичное антикоррозийное покрытие |
| Конструкция | разъёмный корпус с лепестковым замком и крепёжными проушинами |
| Типоразмеры (по диаметру трубы) | 50, 75/80, 110, 160 мм |
| Условия хранения и эксплуатации | от –50 °C до +60 °C |
| Срок эксплуатации | 30 лет |
Важный факт: 15 секунд от начала нагрева до первой реакции и менее минуты до полного перекрытия — это одни из лучших показателей инерционности среди аналогов на российском рынке. Для сравнения: полное выгорание полипропиленовой трубы диаметром 110 мм в условиях пожара занимает 3–5 минут, то есть муфта успевает заблокировать проход задолго до образования сквозного отверстия.
Конструктивные преимущества

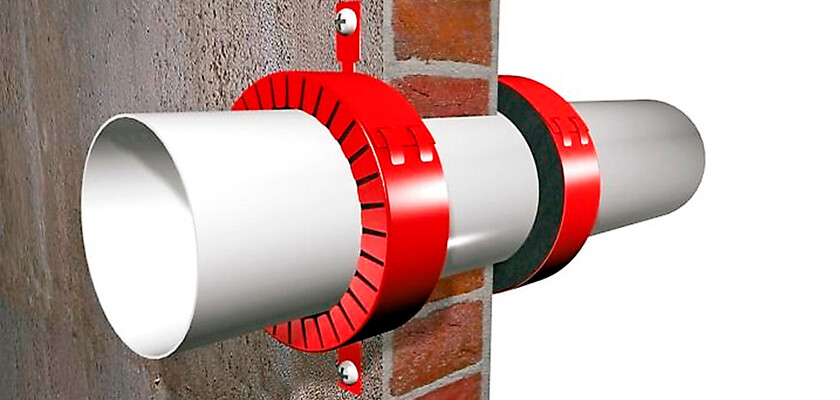

Разъёмный корпус позволяет монтировать муфту как на этапе прокладки трубопроводов, так и на уже готовые магистрали — без демонтажа труб. Лепестковый замок обеспечивает быструю фиксацию: установка одной муфты занимает несколько минут. Крепёжные проушины предусматривают жёсткое крепление к стене или перекрытию на металлические анкеры или дюбели.
Критически важно: крепить муфту на пластиковые дюбели нельзя. При пожаре они расплавятся, и муфта потеряет крепление к конструкции. Допускаются только металлические анкеры и дюбели.
Сравнение типов защиты проходок полимерных трубопроводов
Противопожарная муфта — не единственный способ защитить проходку. На практике применяют несколько принципиально разных решений. Ниже — сравнение по ключевым критериям, которые определяют выбор проектировщика и монтажника.
| Критерий | Муфта с терморасширяющимся вкладышем (K-FIRE COLLAR) | Огнезащитный герметик / терморасширяющийся герметик | Минераловатные плиты / маты (каменная вата) | Огнезащитная подушка (противопожарный «кирпич») |
|---|---|---|---|---|
| Принцип действия | Вкладыш вспучивается при нагреве, перекрывая отверстие изнутри — и снаружи трубы, и в её полости | Герметик заполняет зазор между трубой и конструкцией; терморасширяющиеся составы дополнительно вспучиваются при нагреве | Негорючий волокнистый материал плотно набивается в зазор, сверху закрывается штукатуркой или герметиком | Мешочки с сухой огнестойкой смесью укладываются вокруг трубы в проёме; при нагреве смесь спекается |
| Перекрывает ли полость трубы после её выгорания | Да — это основная функция. Вспученный материал заполняет и внутреннее пространство, формируя пробку из пенококса | Частично. Терморасширяющийся герметик может перекрыть зазор, но не гарантирует полного заполнения полости трубы большого диаметра | Нет. Минвата заполняет только зазор между трубой и стеной. После выгорания трубы остаётся сквозной канал через всю толщу плиты | Частично. Зависит от плотности укладки и диаметра трубы |
| Достижимый предел огнестойкости | До EI 240 (240 минут) | До EI 120–180 в зависимости от состава и толщины слоя | До EI 60–90 при корректном исполнении; без муфты не обеспечивает полноценную защиту для полимерных труб | До EI 120–180 в сборке с другими мерами |
| Монтаж на готовые магистрали | Да — разъёмный корпус надевается без демонтажа трубы | Да — наносится шпателем или из картриджа | Да — плиты режутся и вставляются в зазор | Да — мешочки укладываются вручную |
| Скорость монтажа (1 проходка) | 2–5 минут | 10–20 минут (нанесение + время отверждения) | 15–30 минут (подгонка, набивка, заделка) | 10–15 минут |
| Требования к квалификации монтажника | Минимальные: закрепить корпус на анкеры | Средние: необходимо соблюдать толщину слоя и технологию нанесения | Средние: важна плотность набивки и правильная заделка | Минимальные |
| Визуальный контроль при приёмке | Простой: муфта видна, её наличие и крепление очевидны | Затруднён: слой герметика скрыт в толще конструкции или под отделкой | Затруднён: качество набивки не видно после заделки | Средний: подушки видны до заделки проёма |
| Применимость как самостоятельное решение для полимерных труб | Да — полноценное отсечное устройство по ГОСТ Р 53306-2009 | Ограниченно. Терморасширяющийся герметик может применяться самостоятельно для труб малого диаметра; для Ду 110 обычно дополняет муфту | Нет. Является дополнительной мерой, не заменяет отсечное устройство | Ограниченно. Эффективна для кабельных проходок; для полимерных труб большого диаметра — как вспомогательная мера |
Ключевой вывод: герметики, минераловатные маты и огнезащитные подушки решают задачу заделки зазора между трубой и конструкцией, но не способны надёжно перекрыть полость самой трубы после её выгорания. Для полимерных трубопроводов диаметром от 50 мм и выше единственное решение, которое гарантированно блокирует сквозной канал, — муфта с терморасширяющимся вкладышем. Именно поэтому ГОСТ Р 53306-2009 классифицирует обжимные муфты как основной тип отсечных защитных устройств для таких проходок.
На практике оптимальный результат даёт комбинированный подход: муфта K-FIRE COLLAR перекрывает полость трубы, а зазор между корпусом муфты и конструкцией дополнительно заполняется минеральной ватой и заделывается огнезащитным герметиком. Такая сборка обеспечивает максимальный предел огнестойкости и исключает слабые места в узле прохода.
Где устанавливать: область применения
Противопожарные муфты устанавливаются в каждом месте прохода полимерной трубы через конструкцию с нормируемым пределом огнестойкости. На практике это означает:
- Межэтажные перекрытия — канализационные стояки, стояки водоснабжения и отопления из ПП, ПВХ, PEX.
- Стены и перегородки с нормируемой огнестойкостью — горизонтальные участки трубопроводов при проходе между пожарными отсеками или помещениями разного функционального назначения.
- Проходки — в местах прохода полимерных защитных труб (гофры, кабель-каналов) через конструкции.
По типам объектов K-FIRE COLLAR применяется в жилой, коммерческой и общественной недвижимости: многоквартирные дома, офисные здания, торговые центры, больницы, школы, промышленные предприятия.
Типичные ошибки при монтаже и проектировании
Даже при использовании качественной муфты грубые ошибки монтажа сводят защиту к нулю. Вот на что стоит обратить внимание:
- Крепление на пластиковые дюбели. Они расплавятся вместе с трубой, и муфта окажется без опоры. Только металлический крепёж.
- Установка муфты далеко от плоскости конструкции. Муфта должна примыкать непосредственно к стене или перекрытию, а не находиться на расстоянии от него.
- Отсутствие муфты хотя бы на одном стояке. Пожарный надзор проверяет каждую проходку. Одна пропущенная труба — замечание по всему объекту.
- Применение монтажной пены вместо муфты. Обычная пена имеет группу горючести Г3–Г4 и не является противопожарным решением, даже «огнестойкая» пена не заменяет отсечное устройство.
- Несоответствие диаметра муфты диаметру трубы. Вкладыш должен плотно прилегать к наружной поверхности трубы. Зазор снижает эффективность вспучивания.
Что важно для проектировщика и монтажника
За техническими характеристиками стоит вполне практическая задача: сдать объект Госпожнадзору с первого раза. Противопожарные муфты — один из тех элементов, которые инспектор проверяет визуально и по документации. Отсутствие муфт или неправильный монтаж — гарантированное предписание, штрафы и задержка ввода в эксплуатацию.
K-FIRE COLLAR в этом смысле удобен: разъёмная конструкция позволяет монтировать его на уже проложенные магистрали, что актуально при реконструкции и замене трубопроводов в существующих зданиях. Лепестковый замок исключает необходимость в дополнительном инструменте для сборки корпуса, а крепёжные проушины упрощают фиксацию к конструкции.
Для подтверждения соответствия требованиям пожарной безопасности муфта должна иметь сертификат соответствия Техническому регламенту (123-ФЗ) и протокол огневых испытаний по ГОСТ Р 53306-2009. При сдаче объекта эти документы предоставляются инспектору вместе с актами скрытых работ.
Итоги
Полимерные трубопроводы при пожаре создают сквозные каналы в ограждающих конструкциях, по которым огонь и угарный газ проникают на соседние этажи. Предотвратить это можно только установкой сертифицированных отсечных устройств — противопожарных муфт с терморасширяющимся вкладышем.
K-FLEX K-FIRE COLLAR — одно из наиболее технологичных решений в этой категории: предел огнестойкости до EI 240, начало срабатывания за 15 секунд, коэффициент вспучивания не менее 970 %, срок службы 30 лет. Муфта пригодна как для нового строительства, так и для монтажа на действующие магистрали. Доступные типоразмеры (от 50 до 160 мм) перекрывают основные диаметры бытовых и коммерческих трубопроводов.
Установка таких муфт — это не формальность для прохождения проверки, а реальная мера, которая даёт людям время на эвакуацию, а зданию — шанс уцелеть.
