Как выбрать насос для отопления частного дома
Естественная циркуляция теплоносителя работает только в небольших одноэтажных зданиях с простой разводкой. В остальных случаях без циркуляционного насоса система отопления либо прогревает дом неравномерно, либо не прогревает вовсе. Ниже — подробный разбор: зачем нужен насос, какие параметры учитывать при выборе и как не переплатить за избыточную мощность.
Зачем нужен циркуляционный насос в системе отопления
Задача насоса — принудительно перемещать теплоноситель по замкнутому контуру. Котёл нагревает воду, но без достаточной скорости движения она успевает остыть, не дойдя до дальних радиаторов. В системах с принудительной циркуляцией насос решает сразу несколько задач:
- обеспечивает равномерный прогрев всех радиаторов независимо от удалённости от котла;
- позволяет использовать трубы меньшего диаметра, что снижает стоимость монтажа;
- сокращает время выхода системы на рабочий режим после запуска котла;
- снижает разницу температур между подачей и обраткой до расчётных 10–20 °C, что продлевает ресурс теплообменника котла.
В закрытых системах отопления частного дома, которые сегодня проектируются в подавляющем большинстве случаев, циркуляционный насос — обязательный элемент. Без него контур просто не работает.

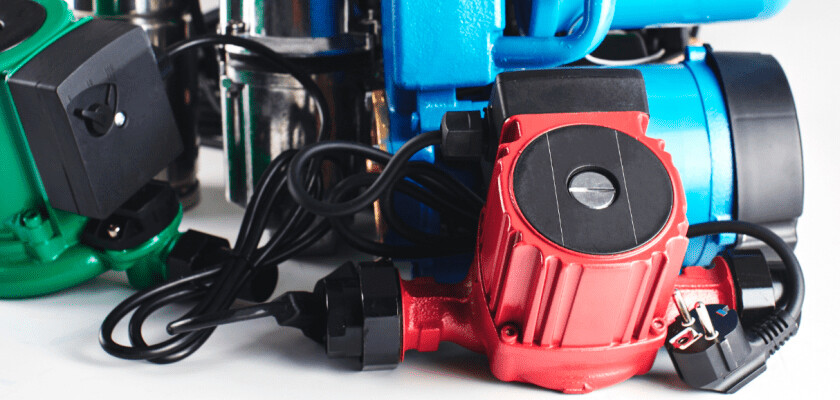

Какие насосы используются в бытовом отоплении
В индивидуальных системах отопления применяются циркуляционные насосы двух конструктивных типов. Выбор между ними — первое решение, которое нужно принять.
Насосы с мокрым ротором
Ротор двигателя вращается непосредственно в перекачиваемой среде — теплоноситель одновременно выполняет функцию смазки и охлаждения. Такая конструкция обеспечивает практически бесшумную работу и не требует обслуживания подшипников. КПД составляет 50–65%, что ниже, чем у моделей с сухим ротором, но для бытовых мощностей это не критично: разница в потребляемой электроэнергии — единицы ватт.
Именно насосы с мокрым ротором устанавливаются в 90% частных домов. Их выпускают все ведущие производители: Grundfos (серии UPS, ALPHA), Wilo (Star-RS, Stratos PICO). Среди российских и доступных по цене моделей популярны насосы ДЖИЛЕКС.
Насосы с сухим ротором
Ротор отделён от перекачиваемой жидкости торцевым уплотнением. КПД достигает 70–80%, но насос заметно шумит и требует периодической замены уплотнений. Такие модели применяются в коммерческих и промышленных котельных с расходами от 10 м³/ч и выше. Для отопления частного дома — избыточны и нецелесообразны.
Насосы с частотным регулированием (энергоэффективные)
Отдельно стоит выделить современные циркуляционные насосы с электронным управлением, которые автоматически подстраивают обороты под текущую потребность системы. Когда часть термостатических вентилей закрыта, насос снижает производительность и потребляет меньше электроэнергии. Типичные представители — Grundfos ALPHA2, Wilo Stratos PICO. Индекс энергоэффективности (EEI) у таких моделей составляет ≤ 0,20, что соответствует классу «A» по регламенту Директивы ErP (EC) № 641/2009.
Основные характеристики циркуляционного насоса
Чтобы правильно выбрать циркуляционный насос для отопления, нужно разобраться в двух ключевых параметрах и нескольких дополнительных.
Производительность (подача), м³/ч
Объём теплоносителя, который насос перекачивает за единицу времени. Определяет, сможет ли система доставить нужное количество тепла к радиаторам. Рассчитывается по формуле:
Q = P / (1,163 × ΔT)
где Q — производительность (м³/ч), P — тепловая мощность системы (кВт), ΔT — разница температур подачи и обратки (обычно 10–20 °C). Для дома с теплопотерями 15 кВт и ΔT = 20 °C расчётная подача составит 0,64 м³/ч.
Напор (давление), м вод. ст.
Величина гидравлического сопротивления, которое насос способен преодолеть. Зависит не от высоты здания (система замкнутая — столб жидкости уравновешен), а от суммарного сопротивления труб, фитингов, арматуры и теплообменников. Упрощённый расчёт для типичной двухтрубной системы:
H = (R × L + Z) / 10000
где R — удельные потери давления на метр трубы (обычно 50–150 Па/м в зависимости от диаметра и расхода), L — длина наиболее протяжённого кольца, Z — сумма потерь на местных сопротивлениях (30–60% от линейных). Для большинства частных домов площадью до 250 м² достаточный напор лежит в диапазоне 2–6 м.
Рабочая точка и график насоса
Производительность и напор связаны обратной зависимостью — чем выше расход, тем меньше напор, который развивает насос. Эта зависимость отображается на напорно-расходной характеристике (график в паспорте изделия). Рабочая точка системы — пересечение кривой насоса и кривой гидравлического сопротивления контура. Она должна располагаться в средней трети графика: левее — насос избыточен и шумит, правее — не обеспечивает нужного напора.
Дополнительные характеристики
| Параметр | На что влияет | Типичные значения для частного дома |
|---|---|---|
| Монтажный диаметр (DN) | Совместимость с трубопроводом | DN 25 (1″) или DN 32 (1¼″) |
| Монтажная длина | Взаимозаменяемость при замене | 130 мм или 180 мм |
| Максимальная температура теплоносителя | Ресурс уплотнений и электроники | до 110 °C |
| Максимальное рабочее давление | Безопасность в закрытом контуре | 6–10 бар |
| Потребляемая мощность | Эксплуатационные расходы | 25–100 Вт (мокрый ротор) |
| Класс защиты (IP) | Допустимые условия размещения | IP44 — стандарт для котельных |
| Материал корпуса | Коррозионная стойкость | Чугун или нержавеющая сталь |
Как правильно выбрать циркуляционный насос: пошаговый алгоритм
Ниже — последовательность действий, которая убережёт от типичных ошибок при подборе.
Шаг 1. Определите тепловую мощность системы
Если есть проект — берите данные из него. Если нет, используйте укрупнённый расчёт теплопотерь: для утеплённого дома в средней полосе России — около 100 Вт на 1 м² при высоте потолков до 2,7 м. Дом 150 м² → примерно 15 кВт. Для зданий с плохой теплоизоляцией коэффициент увеличивается до 130–150 Вт/м². Точный расчёт теплопотерь выполняется по СП 50.13330.2012 «Тепловая защита зданий».
Шаг 2. Рассчитайте требуемую производительность
По формуле Q = P / (1,163 × ΔT). Для системы на воде с ΔT = 20 °C и мощностью 15 кВт: Q = 15 / (1,163 × 20) ≈ 0,65 м³/ч. При использовании антифриза на основе пропиленгликоля теплоёмкость ниже — увеличьте расчётный расход на 10–15%.
Шаг 3. Рассчитайте требуемый напор
Просуммируйте гидравлические потери наиболее длинного кольца системы. Без детального гидравлического расчёта используйте правило: на каждые 10 м длины трубопровода закладывайте 0,5–1,0 м потерь напора, плюс потери на котле (0,1–0,3 м), фильтре-грязевике (0,1–0,2 м), обратном клапане (0,1–0,3 м) и радиаторах с термоголовками. Для двухэтажного дома 200 м² ориентировочное значение — 3–5 м.
Шаг 4. Подберите модель по каталогу
Найдите насос, у которого рабочая точка (пара «расход — напор») попадает в среднюю треть характеристики. Не берите модель «с запасом в два раза» — завышенный расход создаёт шум в арматуре и ускоряет износ. Насос с несколькими скоростями или частотным регулированием позволяет подстроиться к фактическим условиям после монтажа.
Шаг 5. Проверьте совместимость
Убедитесь, что монтажный диаметр и монтажная длина соответствуют обвязке котла. Для настенных газовых котлов чаще требуется DN 25 / 180 мм, для напольных — DN 32 / 180 мм. Если насос встроен в котёл, внешний насос нужен только при недостаточной мощности встроенного (указана в паспорте котла).
От чего зависит выбор конкретной модели
Площадь и этажность дома
Чем больше площадь и количество этажей, тем длиннее контур и выше гидравлическое сопротивление. Одноэтажный дом 80 м² с двухтрубной разводкой обойдётся насосом 25-40 (маркировка: DN 25, напор до 4 м). Двухэтажный дом 200 м² с коллекторной разводкой и тёплыми полами потребует модель 25-60 или даже 32-60.
Тип системы отопления
Радиаторная двухтрубная система — наименее требовательна к напору. Однотрубная («ленинградка») требует повышенного расхода для компенсации остывания теплоносителя от первого радиатора к последнему. Коллекторная разводка с тёплыми полами предъявляет свои требования: контуры тёплого пола длиной 60–100 м создают значительное сопротивление, и для них часто ставят отдельный насос на смесительном узле.
Тип теплоносителя
Вода — базовый вариант. Незамерзающие жидкости (антифризы на основе этилен- или пропиленгликоля) обладают большей вязкостью и меньшей теплоёмкостью, что увеличивает требуемый расход и потери напора. При использовании антифриза рекомендуется закладывать запас по производительности 10–15% и по напору 15–20% относительно расчёта для воды.
Наличие встроенного насоса в котле
Большинство настенных газовых котлов (Baxi, Arderia) имеют встроенный циркуляционный насос. Его параметры указаны в технической документации на котёл. Если встроенного насоса хватает для гидравлики конкретной системы — дополнительный не нужен. Если система протяжённая или включает контуры тёплого пола — устанавливается дополнительный насос, как правило, на коллекторе.
Энергоэффективность и шум
Для дома, где котельная находится внутри жилого пространства, уровень шума — принципиальный критерий. Насосы с мокрым ротором и электронным управлением (Grundfos ALPHA2, Wilo Stratos PICO) работают на уровне 20–35 дБ(A). Модели с переключением скоростей вручную (Grundfos UPS 25-40, Wilo Star-RS 25/4) стоят дешевле, но на максимальной скорости могут давать 40–45 дБ(A).
Маркировка и расшифровка обозначений
Маркировка бытовых циркуляционных насосов стандартизирована. Рассмотрим пример: Grundfos UPS 25-60.
- UPS — серия (Universal Pump System);
- 25 — присоединительный диаметр в миллиметрах (DN 25 = 1″);
- 60 — максимальный напор в дециметрах (60 дм = 6 м вод. ст.).
Аналогичная логика у Wilo Star-RS 25/6: DN 25, напор до 6 м. У DAB и ряда других производителей вторая цифра может обозначать напор в метрах — уточняйте по паспорту.
Типичные ошибки при выборе
Завышение параметров
Распространённая практика — взять насос «побольше, чтоб точно хватило». В результате скорость теплоносителя превышает рекомендуемые 0,5–1,5 м/с, арматура свистит, термостатические клапаны работают некорректно, а электроэнергия расходуется впустую. Правильно подобранный насос — тот, что соответствует расчёту, а не «следующий по размеру».
Игнорирование гидравлики тёплых полов
Контуры водяного тёплого пола длиной 60–100 м из трубы 16–20 мм создают сопротивление значительно выше, чем радиаторный контур. Ставить один насос на всё — ошибка: либо радиаторы перегреты, либо полы недогреты. Для смесительного узла тёплого пола устанавливается отдельный насос с расчётом под конкретную длину и количество петель.
Установка на обратку без фильтра
Перед насосом обязательно ставится фильтр-грязевик (сетчатый фильтр). Частицы окалины, песка и ржавчины из системы попадают в крыльчатку и повреждают её. Отсутствие фильтра — частая причина преждевременного выхода насоса из строя.
Ориентировочная таблица подбора по площади дома
Таблица носит справочный характер и применима для утеплённого дома с двухтрубной радиаторной системой, теплоноситель — вода, ΔT = 20 °C.
| Площадь дома, м² | Теплопотери (ориентир), кВт | Расход, м³/ч | Напор, м | Подходящая типоразмерная маркировка |
|---|---|---|---|---|
| до 100 | до 10 | 0,3–0,45 | 2–3 | 25-40 |
| 100–160 | 10–16 | 0,45–0,7 | 3–4 | 25-40 или 25-60 |
| 160–250 | 16–25 | 0,7–1,1 | 4–6 | 25-60 или 32-60 |
| 250–350 | 25–35 | 1,1–1,5 | 5–7 | 32-60 или 32-80 |
Нормативные документы и стандарты
При проектировании и подборе оборудования рекомендуется учитывать требования следующих нормативных актов:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — основной свод правил по проектированию систем отопления;
- СП 50.13330.2012 «Тепловая защита зданий» — для расчёта теплопотерь;
- ГОСТ 32614-2014 (EN 16297-1:2012) — стандарт на циркуляционные насосы для систем отопления, определяющий методы испытаний и классификацию энергоэффективности;
- Директива ErP (EC) № 641/2009 — европейский регламент, устанавливающий минимальные требования к энергоэффективности циркуляционных насосов (EEI ≤ 0,23). Косвенно влияет на российский рынок через импортные модели.
Рекомендации по монтажу
Правильная установка не менее важна, чем правильный подбор. Несколько принципиальных моментов:
Вал насоса должен располагаться строго горизонтально — это продлевает ресурс подшипников. Клеммная коробка при этом должна быть направлена вверх или вбок, но не вниз, чтобы исключить попадание конденсата.
Насос устанавливается между шаровыми кранами — это позволяет демонтировать его без слива теплоносителя. Перед насосом монтируется фильтр-грязевик отстойником вниз.

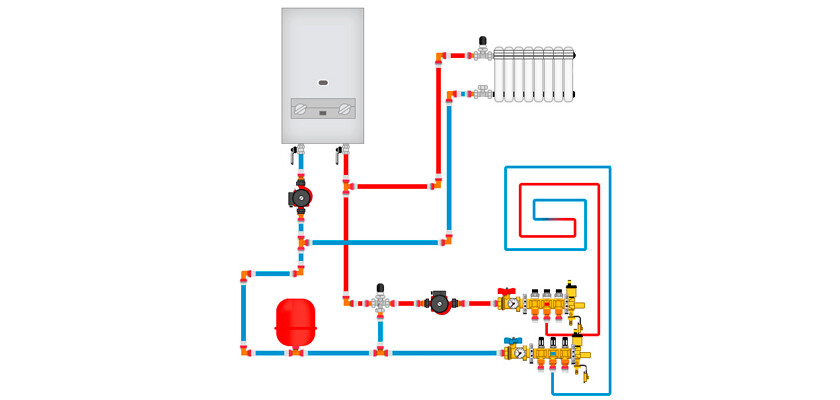

В системах с несколькими контурами (радиаторы + тёплый пол + бойлер косвенного нагрева) каждый контур оснащается собственным насосом с обратным клапаном, чтобы исключить паразитную циркуляцию через неработающие ветки.
Итоги
Выбор циркуляционного насоса для системы отопления частного дома — задача, которая решается расчётом, а не интуицией. Определите теплопотери, рассчитайте расход и напор, найдите модель с подходящей рабочей точкой и проверьте монтажные размеры. Для домов до 250 м² с радиаторным отоплением в большинстве случаев достаточно насоса типоразмера 25-40 или 25-60 с мокрым ротором. Если бюджет позволяет — выбирайте модель с частотным регулированием: она окупится за 2–4 отопительных сезона за счёт экономии электроэнергии и будет работать тише.
