Неисправность циркуляционного насоса

Циркуляционный насос, или «циркуляционник» — это сердце большинства современных систем водяного отопления и горячего водоснабжения. В то время как котел генерирует тепло, именно этот компактный, но мощный прибор обеспечивает непрерывное движение теплоносителя по трубам и радиаторам. Без его работы эффективный обогрев большого дома практически невозможен: тепло будет оставаться в котле, а батареи останутся холодными. От его бесперебойной работы напрямую зависит комфорт и уют в доме в течение всего отопительного сезона.

Как и любой механизм, работающий в интенсивном режиме, циркуляционный насос подвержен износу и поломкам. Он функционирует в агрессивной среде — горячей воде с примесями солей и взвесей, при постоянных перепадах температур и электрических нагрузок. Со временем даже самый качественный насос может начать сбоить. Игнорирование первых «симптомов» не только грозит разморозкой системы зимой, но и может привести к более серьезным и дорогостоящим последствиям, таким как выход из строя самого котла.

Понимание причин неисправностей, умение распознать их ранние признаки и знание базовых методов диагностики — ключевые навыки для любого домовладельца, желающего поддерживать свою систему отопления в исправном состоянии. В этой статье мы подробно разберем, почему насос выходит из строя, на что обратить внимание в первую очередь и как самостоятельно определить характер поломки, сэкономив время и деньги на вызове мастера.

3 750 ₽

SMART Install Насос циркуляционный серии CPS 3-х скоростные Купить

5 453 ₽

SMART Install Насос циркуляционный серии CP Купить

16 548 ₽

HOOBS Насосы циркуляционные серии CWA Купить

27 404 ₽

SHIMGE Насос циркуляционный CPH Купить

Основные причины неисправности

Наиболее частые причины выхода насоса из строя можно условно разделить на три группы: связанные с качеством теплоносителя, эксплуатационные и электрические.

Низкое качество теплоносителя и загрязнение системы

Это, без преувеличения, главный «убийца» циркуляционных насосов. Вода с примесями вызывает несколько типичных проблем:

• Абразивный износ: Механические частицы (окалина, песок, сварочная окалина) действуют как абразив, стачивая крыльчатку и уплотнительные кольца. Это приводит к падению производительности и потере давления.
• Отложения солей жесткости: При нагреве соли кальция и магния кристаллизуются, образуя накипь на внутренних деталях — вале, крыльчатке и «улитке». Это может буквально заклинить ротор, не давая насосу запуститься.
• Коррозия: Воздух, растворенный в теплоносителе, и агрессивные химические элементы вызывают ржавление металлических компонентов, что также ухудшает работу и приводит к заклиниванию.

Эксплуатационные факторы и ошибки монтажа

Срок службы насоса напрямую зависит от условий его работы.

• «Сухой» ход: Самая опасная ситуация. Работа насоса без теплоносителя приводит к мгновенному перегреву и разрушению керамических или графитовых подшипников скольжения, так как жидкость одновременно является смазкой и охладителем.
• Перегрев: Возникает при неправильной установке насоса (например, на обратную трубу ставят не все модели), завоздушивании системы или слишком высокой температуре теплоносителя, превышающей паспортные значения.
• Воздушные пробки: Скопление воздуха в помпе приводит к кавитации (хлопкам и вибрации) и работе в режиме повышенной нагрузки, что изнашивает механику. Постоянное завоздушивание часто говорит о негерметичности системы.
• Превышение рабочего давления: Редкая, но возможная причина, связанная с неисправностью группы безопасности котла или расширительного бака.

UNIPUMP Циркуляционные насосы LPA

8 442,00 ₽

Купить

Электрические и механические проблемы

Эти причины чаще связаны с естественным износом или производственным браком.

• Скачки напряжения: Электродвигатель насоса чувствителен к перепадам в сети. Резкие броски напряжения могут повредить обмотку статора или электронику управляющего модуля.
• Износ щеток (для коллекторных двигателей): В некоторых моделях графитовые щетки со временем стираются и требуют замены.
• Выработка подшипников ротора: Постоянное трение приводит к их износу, что проявляется в повышенном шуме, вибрации и, в конечном итоге, заклинивании вала.
• Бракованные компоненты: В редких случаях встречается заводской дефект обмотки, подшипников или керамических деталей.

Признаки неисправности циркуляционного насоса

Когда насос начинает сбоить, оно подает четкие сигналы. Важно вовремя их распознать, чтобы не допустить полной остановки и более дорогостоящего ремонта.

1. Отсутствие циркуляции

Радиаторы остаются холодными, хотя котел греет. Температура подающей и обратной трубы сильно различается. Насос может гудеть или быть необычно горячим. Самая вероятная причина — заклинивший ротор или крыльчатка из-за накипи или попадания мусора. Диагностика: Отключите питание насоса! Дайте ему остыть. Снимите защитную крышку с центрального винта (на электродвигателе) и попробуйте отверткой с крестообразным шлицем провернуть вал. Если он не проворачивается или движется с трудом — причина в механическом засоре.

Решение: Требуется разборка и промывка насоса, очистка крыльчатки. Если вал не проворачивается даже после отключения, вы прочистили рабочее колесо и это не решило проблему - вероятна серьезная поломка подшипников.

2. Низкая или нестабильная производительность

Одна часть батарей горячая, другая — еле теплая. Для прогрева системы требуется значительно больше времени. Слышен шум перетекающей жидкости. Это классический признак завоздушивания системы или частичного засора фильтра-грязевика или самой крыльчатки. Диагностика: Проверьте, не издает ли насос булькающие звуки. Посмотрите на показания манометра в системе — давление может "прыгать".

Решение: Выполните прокачку системы через воздухоотводчики на радиаторах и самом насосе (если есть клапан). Обязательно проверьте и очистите косой фильтр-грязевик, который всегда устанавливается перед насосом по ходу движения теплоносителя.

HOOBS Насосы циркуляционные серии CT

8 547,00 ₽

Купить

3. Посторонний шум, гул, вибрация или писк

Насос, который раньше работал почти бесшумно, начинает гудеть, вибрировать, скрежетать или пищать. Что проверять в первую очередь:

• Сильный гул и вибрация: Чаще всего указывают на износ подшипников ротора. Люфт вала приводит к дисбалансу и контакту движущихся частей.
• Бульканье, треск: Это кавитация — образование и схлопывание пузырьков пара из-за воздуха в системе или неправильной скорости потока.
• Писк: Может быть связан с проблемами в электрической части (например, задевающий ротор) или с высохшей смазкой.

Решение: Проверьте, правильно ли и ровно ли установлен насос (горизонтально, как правило). Убедитесь в отсутствии воздуха. Посторонний механический шум — верный признак скорого выхода из строя.

4. Сильный перегрев корпуса

Корпус насоса настолько горячий, что до него невозможно дотронуться рукой (температура выше 70-80°C). Охлаждение выполняется прокачиваемым теплоносителем. Перегрев означает, что эта циркуляция нарушена. Диагностика: Сравните температуру трубы до насоса и после. Если разница значительная, насос "стоит" и греется сам от себя.

Решение: Причины — завоздушивание, засор, неправильная настройка скорости (слишком высокая для замкнутой системы) или заклинивший ротор. Насос работает, но не перекачивает жидкость, превращая электроэнергию в тепло.

5. Появление течи вокруг корпуса

Под насосом или в месте соединения с трубами видны капли воды или рыжие подтеки. Износ сальникового уплотнения или прокладки между электродвигателем и гидравлической частью. Диагностика: Тщательно осмотрите место соединения (фланец). Часто течь начинается из-за ослабления стяжных болтов после длительной вибрации.

Решение: Попробуйте равномерно подтянуть стяжные болты (не перетяните!). Если не помогло — требуется замена уплотнительной прокладки или сальника.

6. Падение давления в системе или слабый напор

Манометр на котле или группе безопасности показывает падение давления, которое приходится часто подпитывать. Напор из кранов ГВС может быть слабым (в двухконтурных системах). Хотя причина может быть в утечке, часто виноват сильно изношенная крыльчатка насоса (абразивный износ) или засор. Убедитесь в отсутствии протечек в системе. Если с системой все в порядке, проблема в производительности насоса.

Решение: Требуется разборка и визуальный осмотр крыльчатки. Сильно сточенные лопасти не могут создавать необходимое давление.

7. Электрические проблемы: не запускается, отключается

Насос не включается, не подает признаков жизни, либо работает несколько минут и отключается по термозащите. Проверьте напряжение на клеммах насоса. Убедитесь, что сработавший автомат или УЗО в щитке. Возможно, сгорела обмотка статора. Срабатывает встроенная термозащита. Причины — те же, что и в пункте 4 (перегрев): заклинило ротор, низкое напряжение, износ подшипников.

Решение: Проверьте напряжение в сети, сопротивление обмоток (должно быть в пределах десятков Ом, не ноль и не бесконечность). Осмотрите клеммную колодку на предмет подгорания.

Grundfos Насосы UP(N)

30 252,76 ₽

Купить

Нормативная база и технические стандарты

При эксплуатации, обслуживании и ремонте циркуляционных насосов необходимо руководствоваться следующими нормативными документами:

Основные ГОСТы:

1. ГОСТ 32415-2013 «Трубопроводы из термопластов и арматура к ним для систем отопления и горячего водоснабжения. Общие технические условия» — регламентирует требования к элементам систем отопления.
2. ГОСТ 28724-90 «Насосы центробежные для атомных станций. Общие технические требования» — содержит требования к качеству теплоносителя, материалам уплотнений.
3. ГОСТ Р 56377-2015 «Насосы циркуляционные для систем отопления и горячего водоснабжения. Общие технические условия» — основной стандарт для бытовых циркуляционных насосов.
4. ГОСТ 6134-2007 «Насосы центробежные и осевые. Методы испытаний» — описывает методики проверки производительности и напора.

СНиПы и СП (Своды правил):

1. СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003) — основной документ для проектирования и эксплуатации систем отопления.
2. СП 30.13330.2016 «Внутренний водопровод и канализация зданий» — требования к системам ГВС с циркуляцией.
3. СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» — правила монтажа и эксплуатации.

Требования к монтажу (из СП 60.13330.2016):

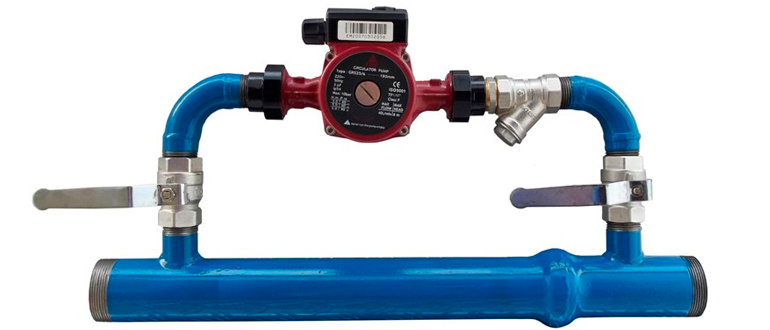

• п. 7.1.12: Циркуляционные насосы должны устанавливаться на обратном трубопроводе перед котлом (если иное не указано в паспорте насоса).
• п. 7.1.13: Перед насосом обязателен фильтр-грязевик с сеткой не крупнее 0.5 мм.
• п. 7.1.14: Вал насоса должен располагаться горизонтально (для насосов с мокрым ротором).
• п. 7.1.15: До и после насоса устанавливаются запорные краны для возможности демонтажа без слива системы.

Требования безопасности:

• ПУЭ (Правила устройства электроустановок), гл. 7.1: Насосы должны быть заземлены, подключение через УЗО с током утечки не более 30 мА.
• ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» — требует установки группы безопасности.

Периодичность обслуживания (рекомендации производителей):

Важно: Несоблюдение требований нормативных документов может привести к:

• Отказу в гарантийном обслуживании
• Аварийным ситуациям (разгерметизация, затопление)
• Снижению срока службы оборудования на 40-60%
• Проблемам при приемке объекта надзорными органами

Нормальный режим работы циркуляционного насоса

Режимы работы по сезонам:

Отопительный сезон (октябрь — апрель):

• Режим: непрерывная работа 24/7
• Скорость: обычно II или III (в зависимости от температуры на улице)
• Контроль: еженедельная проверка температуры корпуса и уровня шума

Межсезонье (май, сентябрь):

• Режим: периодическое включение при похолодании
• Скорость: I или II

Летний период (июнь — август):

• Режим: отключен, но не обесточен
• Профилактика: включение на 10-15 минут 1 раз в месяц для предотвращения заклинивания
• Если система ГВС с рециркуляцией: насос работает постоянно

Требования к теплоносителю (согласно ГОСТ 28724-90):

• pH: 7.0-8.5 (нейтральная или слабощелочная среда)
• Жесткость: не более 7 мг-экв/л
• Содержание кислорода: не более 0.05 мг/л
• Содержание механических примесей: не более 5 мг/л, размер частиц ≤0.5 мм
• Температура: рабочая до +95°C, кратковременно до +110°C

Статистика неисправностей циркуляционных насосов

По данным ассоциации производителей насосного оборудования (Россия - данные за 2023-2025 гг.), проанализировано более 50 000 циркуляционных насосов в системах отопления частных домов:

Распределение причин поломок:

Как избежать поломок?

Подавляющего большинства проблем с циркуляционным насосом можно избежать, соблюдая несколько ключевых правил. Основа долголетия насоса — это чистота теплоносителя и отсутствие воздуха в системе. Обязательно устанавливайте и регулярно чистите фильтр-грязевик перед ним. Следите за герметичностью контура, чтобы минимизировать подсос воздуха и коррозию.

Никогда не допускайте работы насоса при отсутствии воды в системе — «сухой ход» губителен для него за считанные минуты. В периоды простоя, например летом, не отключайте насос от сети надолго; полезно раз в месяц запускать его на 10-15 минут, чтобы предотвратить окисление вала и залипание подшипников. Соблюдение этих простых, но критически важных мер значительно продлит жизнь оборудованию и сэкономит ваши средства на ремонтах.

Как выбрать надежный насос?

Подобрать циркулярный насос можно у нас на сайте, вы также можете получить консультацию по выбору по телефону 8 800 700-81-22. По необходимым для вас техническим условиям и бюджету, будут предложены наиболее оптимальные варианты. Для оптовых покупателей возможен заказ в функционале Смета. Доставку осуществляем во все регионы России.
