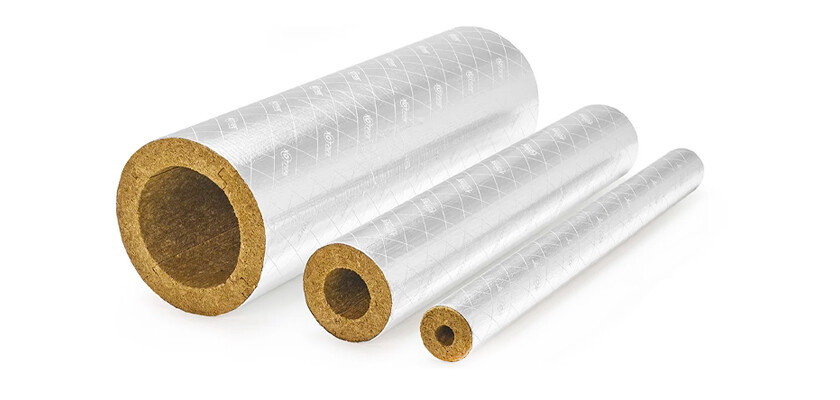

Как правильно подобрать диаметр теплоизоляционного цилиндра
1. Почему так важно правильно подобрать диаметр теплоизоляционного цилиндра
Теплоизоляционный цилиндр работает эффективно только тогда, когда плотно прилегает к поверхности трубопровода. Любой зазор между внутренней стенкой цилиндра и трубой — это мостик холода, через который теряется тепло. И наоборот — если цилиндр мал, его просто не получится надеть на трубу, а попытка натянуть силой приведёт к деформации и разрушению утеплителя.
Корректно подобранный диаметр обеспечивает:
- максимальную теплоизолирующую способность конструкции;
- долгий срок службы утеплителя без просадок и деформаций;
- удобство и скорость монтажа;
- соответствие проектным решениям и нормативным требованиям.
2. Какие нормы регулируют выбор диаметра
При проектировании теплоизоляции трубопроводов специалисты опираются на несколько ключевых нормативных документов:
- СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003) «Тепловая изоляция оборудования и трубопроводов» — основной свод правил, определяющий требования к конструкции и материалам теплоизоляции.
- ГОСТ 23208-2003 — регламентирует типоразмеры цилиндров и полуцилиндров теплоизоляционных из минеральной ваты.
- ГОСТ 10704-91 и ГОСТ 3262-75 — определяют сортамент стальных труб (электросварных и водогазопроводных соответственно), наружные диаметры которых берутся за основу при подборе изоляции.

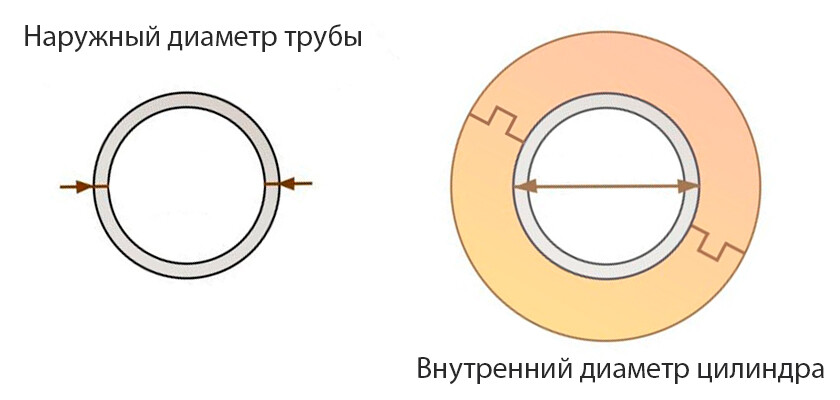

Главный принцип, закреплённый в нормах: внутренний диаметр теплоизоляционного цилиндра должен соответствовать наружному диаметру (Дн) изолируемого трубопровода.
3. Как подобрать диаметр цилиндра: пошаговый алгоритм
- Определите тип трубопровода. Стальная водогазопроводная труба (ВГП), электросварная (ЭС), бесшовная (БШ) или полимерная — у каждого типа при одинаковом условном проходе (Ду) наружный диаметр отличается.
- Узнайте условный проход (Ду) или наружный диаметр (Дн). Эти данные есть в проектной документации. Если проекта нет — замерьте трубу (об этом ниже).
- Переведите Ду в Дн по таблице соответствия (приведена далее в статье). Именно Дн определяет нужный внутренний диаметр цилиндра.
- Выберите цилиндр с внутренним диаметром, равным Дн трубы. Для цилиндров в абсолютном большинстве случаев внутренний диаметр изоляции равен наружному диаметру трубопровода — запас не требуется.
4. Как измерить диаметр трубы
Если проектная документация недоступна, наружный диаметр трубы можно определить самостоятельно. Существует несколько способов в зависимости от условий и доступных инструментов.
Способ 1. Штангенциркуль
Самый точный метод. Разведите губки штангенциркуля, охватите трубу снаружи и зафиксируйте значение. Это и будет наружный диаметр (Дн). Способ подходит для труб малого и среднего диаметра, когда к ним есть прямой доступ.
Способ 2. Измерение через длину окружности
Оберните трубу гибкой рулеткой, ниткой или шнуром. Полученную длину окружности разделите на число π (3,14). Результат — наружный диаметр трубы. Способ удобен, когда труба большого диаметра или доступ к ней ограничен.
Способ 3. Линейка или рулетка «на глаз»
Приложите линейку к торцу трубы и измерьте расстояние от одного наружного края до другого. Метод наименее точен и подходит только для предварительной оценки, если под рукой нет другого инструмента.
Способ 4. Сравнение с эталоном
Если вы знаете тип трубопровода (например, ВГП или полимерная), измерьте наружный диаметр любым доступным способом и сверьте полученное значение с таблицей стандартных типоразмеров. Так вы определите ближайший стандартный Дн и сможете точно подобрать цилиндр.
Важно: всегда измеряйте именно наружный диаметр. Внутренний диаметр трубы для подбора теплоизоляции не используется — цилиндр надевается снаружи.
5. Таблица соответствия наружных и внутренних диаметров труб
Таблица поможет быстро перевести условный проход (Ду) в наружный диаметр (Дн) для разных типов труб. Рекомендуем сохранить её, чтобы она всегда была под рукой при заказе теплоизоляции.
| Условный проход труб Ду (DN), мм |
Диаметры труб, дюймы |
Наружные диаметры труб Дн, мм | ||
|---|---|---|---|---|
| Тип трубы | ||||
| ВГП | ЭС, БШ | Полимерная | ||
| 10 | 3/8 | 17 | 16 | 16 |
| 15 | 1/2 | 21 | 20 | 20 |
| 20 | 3/4 | 27 | 26 | 25 |
| 25 | 1 | 33 | 32 | 32 |
| 32 | 1 1/4 | 42 | 42 | 40 |
| 40 | 1 1/2 | 48 | 45 | 50 |
| 50 | 2 | 60 | 57 | 63 |
| 65 | 2 1/2 | 76 | 76 | 75 |
| 80 | 3 | 89 | 89 | 90 |
| 90 | 3 1/2 | 101 | 102 | 110 |
| 100 | 4 | 114 | 108 | 125 |
| 125 | 5 | 140 | 133 | 140 |
| 150 | 6 | 165 | 159 | 160 |
| 160 | 6 1/2 | — | 180 | 180 |
| 200 | — | — | 219 | 225 |
Сокращения: ВГП — трубы стальные водогазопроводные; ЭС — трубы стальные электросварные; БШ — трубы стальные бесшовные.
6. Нюансы, которые нужно учитывать при подборе
Внутренний диаметр цилиндра = наружный диаметр трубы
Это базовое правило. Цилиндр подбирается не по условному проходу (Ду) и не по внутреннему диаметру трубопровода, а именно по наружному диаметру (Дн). Путаница между Ду и Дн — самая распространённая причина ошибок при заказе.
Запас по диаметру нужен только при наличии греющего кабеля
При заказе изоляционных цилиндров запас по внутреннему диаметру необходим исключительно в одном случае — если на трубопроводе смонтирован греющий кабель. Он увеличивает фактический наружный габарит, и цилиндр штатного размера может не сесть. В остальных ситуациях (а это более 99 % случаев) внутренний диаметр цилиндра берётся равным Дн трубопровода.
Тип трубы влияет на наружный диаметр
Стальная ВГП-труба Ду 50 имеет Дн 60 мм, электросварная того же Ду — 57 мм, а полимерная — 63 мм. Разница может показаться незначительной, но для плотной посадки цилиндра она критична. Всегда уточняйте тип трубопровода перед заказом.
Держите таблицу соответствия под рукой
Сохраните таблицу Ду/Дн из этой статьи — она позволяет за секунды определить нужный диаметр цилиндра без дополнительных вычислений и обращений к ГОСТам.
7. Что будет, если ошибиться с диаметром
Цилиндр больше, чем нужно
Между утеплителем и трубой остаётся воздушный зазор. Конвективные потоки внутри этого зазора резко снижают эффективность теплоизоляции. На холодных трубопроводах (например, при изоляции от конденсата) в зазоре скапливается влага, что приводит к коррозии стальных труб и разрушению самого утеплителя. Кроме того, незафиксированный цилиндр сползает на вертикальных участках.
Цилиндр меньше, чем нужно
Утеплитель физически невозможно надеть на трубу. Попытки подрезать, растянуть или обжать цилиндр повреждают его структуру — сминаются волокна, уменьшается толщина стенки, появляются щели на продольном шве. Теплоизолирующие свойства такой конструкции будут значительно ниже расчётных.
Финансовые и временные потери
Неправильно подобранная изоляция — это возврат материала, повторный заказ и простой монтажных работ. На крупных объектах задержки из-за пересортицы могут сдвинуть сроки сдачи и привести к штрафным санкциям.
8. Итог
Подбор диаметра теплоизоляционного цилиндра — задача несложная, если следовать простому алгоритму: определить тип трубы, узнать её наружный диаметр (Дн) и выбрать цилиндр с соответствующим внутренним диаметром. Таблица соответствия Ду и Дн, приведённая выше, поможет сделать это быстро и без ошибок. А если на трубопроводе установлен греющий кабель — не забудьте заложить запас.
