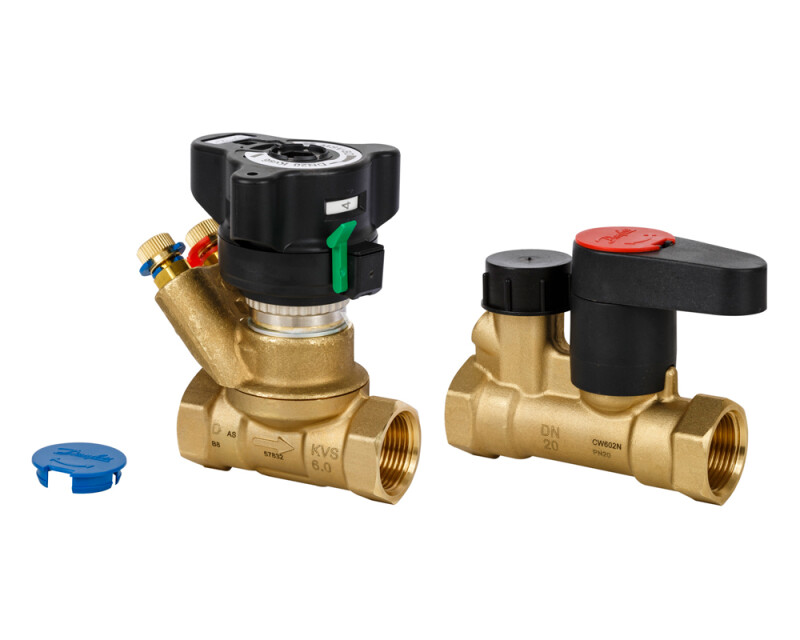

Комплект Danfoss MSV-BD/S

Danfoss Комплект MSV-BD/S

Описание и область применения

Комплект Leno MSV-BD/S состоит из ручных балансировочных клапанов MSV-BD и запорных клапанов MSV-S.

Leno MSV-BD — это новое поколение ручных балансировочных клапанов, предназначенных для гидравлической балансировки систем отопления, тепло- и холодоснабжения, ГВС.

Leno MSV-S — это новое поколение запорных клапанов, предназначенных для совместного применения с ручными балансировочными клапанами серии Leno. Leno MSV-S может использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий.

особенности MSV-BD

• рукоятка может сниматься в случае монтажа в стесненных условиях;
• блок дренажного крана и измерительных ниппелей может поворачиваться на 360° для удобства слива и измерения;
• цифровая шкала на рукоятке круговая, позволяет видеть настройку практически с любой стороны;
• простая настройка и блокировка настройки;
• оснащен двумя измерительными ниппелями игольчатого типа (под 3-мм иглы);
• имеет встроенный дренажный кран, позволяющий осуществлять слив с обеих сторон от клапана;
• дополнительная возможность открытия или закрытия с помощью шестигранного ключа;
• рукоятка имеет цветной индикатор, показывающий положение клапана «открыт/ закрыт».

Запорный клапан Leno MSV-S имеет ряд особенностей:

• клапан имеет встроенный дренажный кран повышенной пропускной способности;
• оснащен съемной рукояткой для удобства монтажа клапана;
• запорная рукоятка может поворачиваться как влево, так и вправо для быстрого перекрытия клапана;
• для открытия дренажного крана используется 6-мм шестигранный торцевой ключ. При этом запорный винт зафиксирован в корпусе клапана и не потеряется;
• возможность измерения давления;
• дренажный кран закрыт защитной пластиковой крышкой;
• конструкция предусматривает возможность использования теплоизоляции, сохраняя доступ к запорной рукоятке

Ручные балансировочные клапаны Leno MSV-BD предназначены для применения в системах с постоянным расходом, где они устанавливаются как на подающем, так и на обратном трубопроводе.

Клапаны Leno MSV-BD выпускаются с Д_у = 15–50 мм, внутренней резьбой, а клапаны Д_у = 15 и 20 мм могут также поставляться с наружной резьбой.

Данные о клапанах Leno MSV-BD содержатся в памяти измерительных приборов Danfoss PFM 5000.

Пример применения MSV-BD

Примеры применения MSV-S

Устройство MSV-BD

1. корпус клапана;
2. шар клапана;
3. уплотнение шарового клапана;
4. зажимной винт;
5. втулка настроечного штока;
6. уплотнительная втулка;
7. верхняя часть клапана;
8. настроечный винт;
9. шток;
10. блокиратор настройки;
11. сливной штуцер;
12. настроечная рукоятка;
13. поворотный блок;
14. измерительный ниппель.

Устройство MSV-S

1. корпус клапана;
2. запорный шар клапана;
3. уплотнение шара;
4. прижимное кольцо;
5. шток шарового крана;
6. — крепежная втулка;
7. защитное кольцо рукоятки;
8. винт рукоятки;
9. рукоятка;
10. заглушка рукоятки;
11. защитный колпачок;
12. запорный винт дренажного крана

Настройка и блокировка MSV-BD

Для проведения настройки необходимо:

1. разблокировать настройку поворотом зеленого рычажка или 3-мм шестигранного ключа. Клапан при этом должен быть открыт (цветовой индикатор белый);
2. рукоятка поднимется автоматически;
3. выставить требуемую настройку;
4. заблокировать настройку, нажав на рукоятку сверху, рукоятка защелкнется;
5. настройка может быть опломбирована с помощью пластиковой стяжки для защиты от несанкционировааного изменения настройки.

Габаритные и присоединительные размеры BD

Габаритные и присоединительные размеры MSV-S

В компании ООО "Венторус" можно купить комплект MSV-BD/S по выгодной цене.
