Одноступенчатые насосы CNP

Одноступенчатые насосы CNP

Одноступенчатые насосы CNP серий TD и LLT(S) — это вертикальные центробежные циркуляционные агрегаты с соосным расположением всасывающего и напорного патрубков по типу «in-line». Такая компоновка позволяет встраивать насос непосредственно в трубопровод без дополнительных опорных конструкций, существенно экономя пространство при монтаже. Обе серии выполнены по схеме с «сухим» ротором, что делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с аналогами с «мокрым» ротором.

Серия TD — универсальные циркуляционные насосы

Насосы серии TD представляют собой моноблочные агрегаты, состоящие из стандартного асинхронного электродвигателя класса энергоэффективности IE3 и насосной части, соединённых переходным фланцем. Корпус насоса выполнен из чугуна, рабочее колесо закрытого типа — из чугуна или нержавеющей стали AISI 304 в зависимости от исполнения. Вал изготовлен из нержавеющей стали, герметичность обеспечивается торцевым уплотнением (в моделях TD 200–350 применено картриджное уплотнение, позволяющее выполнять сервисные работы силами одного специалиста). Диапазон подач серии составляет от 4 до 1200 м³/ч, напор — от 4,5 до 108 м, мощность — от 0,37 до 110 кВт. Допустимая температура перекачиваемой среды — от −15 °C до +110 °C (кратковременно до +130 °C).

Серия LLT(S) — высокопроизводительные насосы при малом напоре

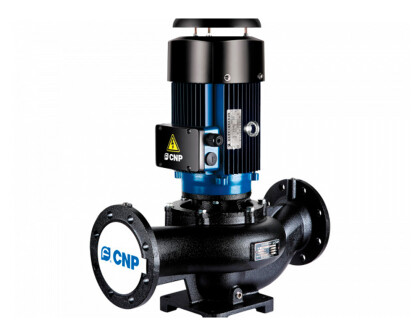

Серия LLT(S) конструктивно близка к TD, однако оптимизирована для задач, где требуется большая производительность при относительно невысоком напоре — до 480 м³/ч при напоре до 15 м. Корпус насоса выполнен из чугуна HT200, рабочее колесо — из нержавеющей стали AISI 304. Серия включает два исполнения: в модели LLT рабочее колесо крепится непосредственно на вал электродвигателя, а в модели LLTS — на отдельный вал насоса, соединённый с валом двигателя через шпоночное соединение. Температура перекачиваемой среды — от −15 °C до +100 °C (опционально до +120 °C).

Области применения

Одноступенчатые насосы CNP серий TD и LLT(S) широко применяются в инженерных системах зданий и промышленных объектов: в циркуляционных контурах котельных и центральных тепловых пунктов, подкачивающих насосных станциях систем центрального отопления, контурах технологического охлаждения (градирни, теплообменники), системах кондиционирования (чиллер-фанкойл). Оборудование также используется в установках повышения давления и системах пожаротушения.

Преимущества конструкции

Ключевое достоинство насосов обеих серий — возможность демонтажа головной части агрегата (электродвигатель с переходным фланцем и рабочим колесом) без отсоединения корпуса от трубопровода, что значительно упрощает и ускоряет обслуживание. Насосы с мощностью двигателя до 2,2 кВт допускают как вертикальный, так и горизонтальный монтаж на трубопровод. Прочная конструкция, минимальные габариты, низкий уровень шума и высокая энергоэффективность делают эти серии надёжным решением для систем циркуляции любого масштаба.
