Гибкие и жесткие муфты грувлок

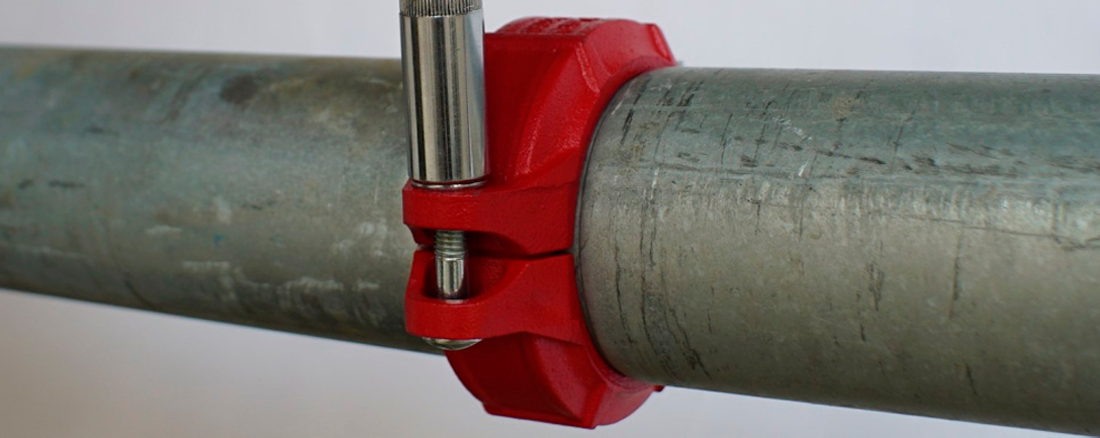

Грувлок-соединения («замковые» соединения с пазами) — это современный способ монтажа трубопроводных систем, основанный на использовании специальных муфт, которые фиксируют трубы за счёт обжимных пазов и уплотнительных элементов. Такие соединения применяются в системах водоснабжения, отопления, охлаждения, пожаротушения и технологических коммуникациях, где важны надежность, герметичность и возможность быстрой сборки без сварки.
Одним из ключевых элементов грувлок-систем является муфта — компонент, обеспечивающий соединение труб и компенсацию нагрузок. В зависимости от условий эксплуатации используются жесткие и гибкие муфты, каждая из которых выполняет свою задачу: первая обеспечивает фиксированное соединение, исключая смещение труб, в то время как вторая допускает определённую степень движения и вибрации.
Понимание различий между этими типами муфт имеет большое значение при проектировании инженерных сетей. От правильного выбора зависит не только герметичность и долговечность системы, но и её способность компенсировать температурные деформации, вибрации оборудования и монтажные допуски. Поэтому знание принципов работы гибких и жестких муфт позволяет инженеру обеспечить оптимальный баланс между надежностью и эксплуатационной гибкостью трубопровода.
Виды резьбы на грувлок-соединениях

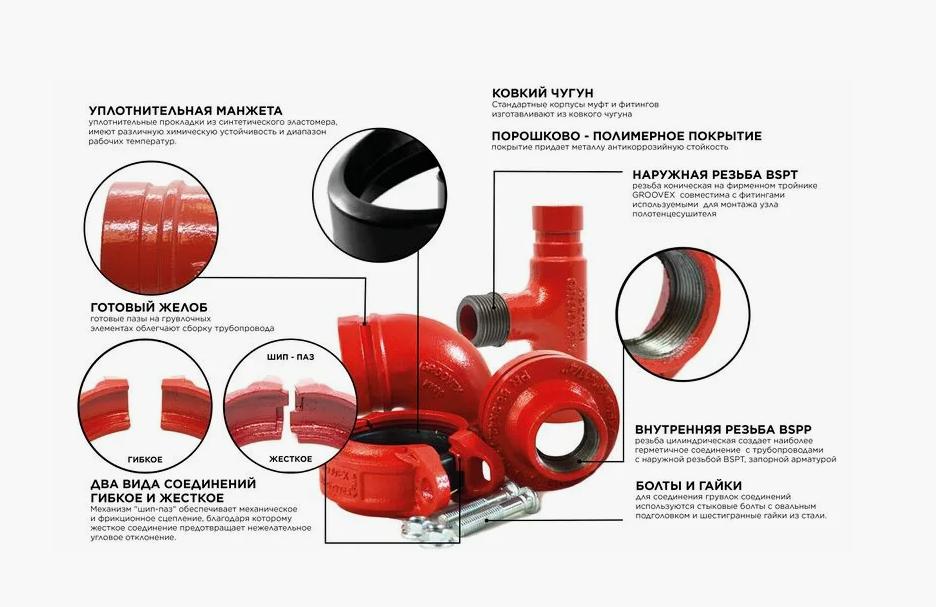

В конструкциях грувлок-соединений применяются два основных типа резьбы — коническая трубная резьба BSPT (British Standard Pipe Tapered Thread) и цилиндрическая трубная резьба BSP (British Standard Pipe Thread), также известная как BSPP. Обе системы происходят от британского стандарта BSW (British Standard Whitworth).
- Резьба BSPT имеет коническую форму и используется в соединениях, где требуется герметичность за счёт плотного контакта витков. Такие соединения применяются как между коническими элементами, так и между конической и цилиндрической резьбой по стандарту ГОСТ 6357-81. Резьба BSPT полностью совместима с отечественным аналогом по ГОСТ 6211-81, что обеспечивает её широкое распространение в инженерных системах.
- Резьба BSP (BSPP), в отличие от BSPT, является цилиндрической и используется в соединениях, где герметичность достигается за счёт уплотнительных прокладок или колец. Она совместима с наружной конической резьбой BSPT (ГОСТ 6211-81) и внутренней цилиндрической (ГОСТ 6357-81). Благодаря своей универсальности и точности резьба BSP широко применяется в системах водоснабжения, отопления, газоснабжения, а также в промышленном оборудовании и контурных системах охлаждения.
Виды грувлок-соединений

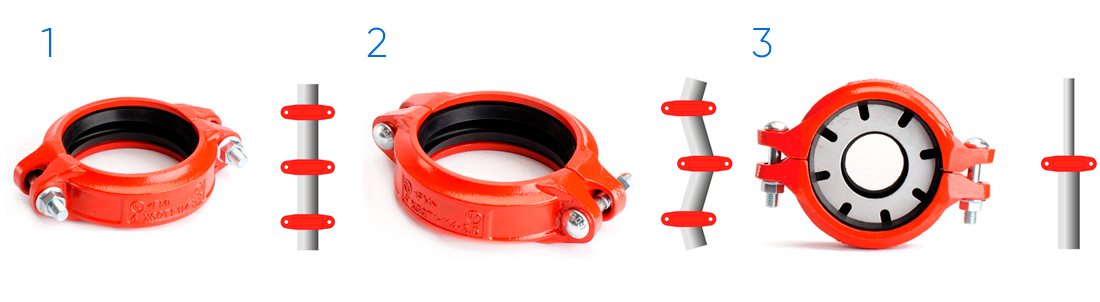

В системах трубопроводов, реализованных по технологии грувлок (пазовых) соединений, применяются два основных типа — жесткие и гибкие муфты. Каждый из вариантов имеет свои особенности, преимущества и сферу применения. Понимание различий между ними позволяет проектировщикам и монтажникам правильно подобрать элементы системы в зависимости от условий эксплуатации, нагрузок и требований к подвижности трубопровода. Ниже приводится техническое описание и рекомендации по применению.
1. Жесткое соединение (жесткие муфты)
Жесткие соединения грувлок используются в тех случаях, когда требуется обеспечить неподвижность труб — аналогично фланцевым, сварным или резьбовым соединениям. Конструкция муфты основана на механическом и фрикционном зацеплении зубьев с пазами на трубах, что обеспечивает высокую прочность и устойчивость к нагрузкам.
Такой тип соединений предотвращает осевые и угловые смещения, фиксируя трубу в требуемом положении. Это позволяет прокладывать длинные прямолинейные участки без риска смещения или «змейкообразного» искривления. Жесткие муфты обеспечивают высокую герметичность и устойчивость к вибрационным и гидравлическим воздействиям, что делает их оптимальным решением для систем с высоким давлением или жесткими требованиями к стабильности трубопровода.
Жесткие соединения рекомендованы для трубопроводов, эксплуатируемых при высоких давлениях, а также на вертикальных и прямолинейных участках, где требуется высокая геометрическая стабильность. Их применение регулируется стандартами ГОСТ Р 53366-2009 и ISO 6182-12, в которых определены требования к допустимым нагрузкам, испытаниям на разрыв и стойкости к вибрациям.
2. Гибкое соединение (гибкие муфты)
Гибкие соединения грувлок предназначены для участков, где трубопровод подвержен вибрациям, сейсмическим колебаниям, перепадам температуры или неравномерной осадке основания. Конструкция гибкой муфты допускает незначительные осевые, угловые и радиальные смещения, что позволяет компенсировать температурные расширения без применения дополнительных компенсаторов.
Такие соединения особенно эффективны при прокладке трубопроводов на неровных участках или в местах, где возможны внешние динамические воздействия. Благодаря гибкости конструкции уменьшается нагрузка на опоры и элементы системы, а также снижается уровень вибрации и шума. При проектировании важно предусмотреть опоры, чтобы избежать избыточных нагрузок и обеспечить оптимальную работу гибких участков.
В соответствии с ISO 6182-12, гибкие соединения допускают контролируемые смещения до нескольких миллиметров на каждый диаметр трубы, обеспечивая надежную герметизацию за счет эластомерных уплотнителей (чаще всего из EPDM, NBR или FKM, сертифицированных по UL/FM).
При проектировании систем с гибкими муфтами необходимо предусмотреть опоры и компенсаторы, как это предписано СП 73.13330.2016 (актуализированный СНиП 3.05.01-85), чтобы избежать чрезмерных нагрузок на трубопровод.
3. Переходное гибкое соединение (гибкие переходные муфты)
Переходные гибкие муфты применяются для соединения труб разного диаметра без использования дополнительных переходников или фитингов. Конструкция обеспечивает надежное уплотнение и защиту трубы меньшего диаметра от смещения или вдавливания в трубу большего диаметра, особенно при вертикальном монтаже.
Такое решение упрощает монтаж, снижает количество соединительных элементов и позволяет компенсировать возможные смещения между трубами различного сечения. Переходные гибкие муфты особенно полезны в системах с ограниченным пространством или при модернизации существующих трубопроводов.
Переходные муфты предназначены для соединения труб разного диаметра без использования дополнительных переходников или фитингов. Согласно ГОСТ Р 53366-2009, конструкция муфты должна обеспечивать равномерное распределение давления и предотвращать деформацию трубы меньшего диаметра.
| Тип соединения | Особенности конструкции | Преимущества | Рекомендуемое применение |
|---|---|---|---|
| Жесткое | Фиксирует трубы, исключает смещение | Высокая прочность, герметичность, устойчивость к вибрациям | Прямые участки трубопровода, стояки, участки с постоянными нагрузками, системы с высоким давлением |
| Гибкое | Допускает осевые и угловые смещения | Компенсация температурных деформаций, снижение вибрации и шума | Участки с вибрациями, неровные поверхности, протяжённые магистрали, сейсмически активные зоны |
| Переходное гибкое | Соединяет трубы разного диаметра | Упрощает монтаж, защищает трубу меньшего диаметра, уменьшает число фитингов | Места перехода диаметров, вертикальные участки, реконструкция и модернизация трубопроводов |
Нормы и стандарты
Производство и применение пазовых соединений регламентируется рядом международных и отечественных стандартов, в том числе:
- ГОСТ 28338-89 — резьбы трубные цилиндрические и конические (эквивалент ISO 7-1 и ISO 228);
- ГОСТ 3262-75 — трубы стальные водогазопроводные;
- ГОСТ Р 53366-2009 — трубопроводы из стальных труб, соединяемые посредством механических муфт;
- ISO 6182 и UL/FM — стандарты, регулирующие применение пазовых соединений в системах пожаротушения;
- ASTM A536 — требования к материалам (ковкий чугун), из которых изготавливаются корпуса муфт.
Эти нормы определяют требования к геометрии пазов, допускам, механической прочности, герметичности и испытаниям соединений, что гарантирует их безопасное и долговечное применение в инженерных системах.
Благодаря использованию жестких, гибких и переходных муфт, проектировщики получают возможность точно адаптировать систему под конкретные эксплуатационные условия: обеспечить неподвижность и устойчивость трубопровода там, где это необходимо, или, наоборот, создать компенсационные участки, способные поглощать вибрации и температурные деформации.
