Установка радиаторов отопления
Правильная установка радиатора отопления — это инвестиция в комфорт и безопасность вашего жилья на долгие годы вперед. От того, насколько грамотно будет выполнен монтаж, зависит эффективность обогрева, срок службы оборудования и даже сохранность вашего имущества. Ошибки, допущенные в процессе, могут привести к неравномерному прогреву комнат, возникновению протечек и, в случае квартиры, к серьезным конфликтам с соседями снизу. Поэтому подход к этому делу требует понимания технологии, норм и внимания к деталям.
Отдельное внимание будет уделено ключевым различиям между монтажом в частном доме, где больше свободы, и в квартире с центральным отоплением, где действуют строгие регламенты. Это руководство поможет вам выполнить работу качественно, сэкономив средства на услугах сторонних специалистов и избежав распространенных ошибок.
Виды радиаторов: как влияет на монтаж
Правильный выбор радиатора определяет не только эффективность отопления, но и сложность его установки. Рассмотрим основные типы, представленные на рынке.
Алюминиевые радиаторы
Легкие, стильные и обладают отличной теплоотдачей. Бывают секционными (собираются из отдельных секций) и цельными. Идеальны для частных домов и автономных систем с контролируемым качеством теплоносителя и стабильным pH. Лучший выбор, если важен быстрый прогрев и современный дизайн.
Стандартное настенное крепление. Ключевая особенность — требуют обязательной установки автоматического или ручного воздухоотводчика, так как склонны к завоздушиванию. Секционные модели позволяют гибко набирать нужную мощность.
Биметаллические радиаторы
Сочетают стальной сердечник (устойчивый к коррозии и давлению) и алюминиевый корпус (высокая теплоотдача). Оптимальны для квартир в многоэтажных домах с центральным отоплением, где возможны гидроудары и некачественный теплоноситель. Выдерживают высокое рабочее давление.
Монтируются так же, как и алюминиевые. Главное преимущество — высокая надежность в сложных условиях. Их установка в квартиру минимизирует риски протечек.
Стальные радиаторы (панельные и трубчатые)
Панельные — самые популярные, представляют собой сваренные стальные листы, образуя контуры для теплоносителя. Трубчатые — более дорогие и дизайнерские. Панельные — отличное решение для частных домов и коттеджей благодаря хорошей теплоотдаче и средней цене. Не рекомендуются для центральных систем из-за чувствительности к кислороду в воде и гидроударам.
Часто имеют нижнее подключение (встроенные термостатические клапаны), что упрощает разводку труб и улучшает эстетику. Крепятся на кронштейны к стене, но многие модели можно устанавливать и на ножки.
Чугунные радиаторы
Классические "гармошки" и современные дизайнерские модели. Обладают высокой теплоемкостью (долго остывают) и коррозионной стойкостью. Подходят для систем с низким качеством теплоносителя, в квартирах старого фонда (где стояки рассчитаны на большой диаметр прохода) или если вы цените ретро-стиль.
Это самые тяжелые радиаторы, что является главной особенностью монтажа. Требуют крепления на мощные кронштейны к капитальной стене, гипсокартон или слабые перегородки не выдержат нагрузки. Часто поставляются на ножках.
Горизонтальные vs. Вертикальные радиаторы
Помимо материала, радиаторы принципиально различаются по ориентации, что определяет их сферу применения и функциональность.
Горизонтальные радиаторы (классические). Это самый распространенный и традиционный тип радиаторов, который монтируется под оконными проемами. Имеют вытянутую по длине форму и, как правило, секционную или панельную конструкцию. Применяются в 95% случаев: в квартирах, частных домах и офисах с типовой планировкой, когда приоритетом является максимальная теплоотдача и эффективность при минимальной стоимости.
Особенности монтажа: Стандартное настенное крепление на кронштейны с обязательным соблюдением расстояний до пола (100-150 мм) и подоконника (≥100 мм).
Вертикальные радиаторы, высота которых значительно превышает ширину. Имеют выраженное вертикальное направление и часто выполняются в дизайнерском стиле. Используются при нестандартной планировке и для экономии пространства: идеальное решение для помещений с панорамными окнами, низкими подоконниками или когда под окном нет места для монтажа горизонтальной модели. Часто выбираются в роли стильного акцента в современных лофтах, студиях, коридорах и просторных ванных комнатах. Визуально могут разделять большую комнату на функциональные зоны.
Требуют тщательного расчета места установки, так как не связаны с оконным проемом. Из-за большой высоты и смещенного центра тяжести нуждаются в особо надежном креплении к капитальной стене. Их теплоотдача может быть немного ниже, чем у горизонтальных аналогов той же площади из-за особенностей конвекционных потоков.
Выбор радиатора напрямую диктует нюансы его установки — от типа креплений и подключения до необходимости установки дополнительных клапанов. Правильно подобранный под систему отопления прибор — заказ его долгой и эффективной службы.
Что нужно для установки радиатора отопления?
Успешный монтаж радиатора начинается с тщательной подготовки. Наличие всего необходимого под рукой сэкономит время и избавит от лишних поездок в магазин. Условно всё, что вам понадобится, можно разделить на две группы: инструменты и расходные материалы.
Инструменты
- Уровень (лучше лазерный, но подойдет и пузырьковый) — критически важен для ровной установки радиатора. Перекосы приведут к завоздушиванию.
- Рулетка и карандаш (либо маркер) для разметки
- Перфоратор для подготовки отверстий
- Ключи для сборки соединений
- Шуруповерт для вкручивания саморезов
Расходные материалы и комплектующие
Вы можете купить комплектующие отдельно или готовым набором, чаще всего вам потребуются:
- Шаровые краны
- Быстросъемная гайка с накидной гайкой ("Американка")
- Кран Маевского (воздухоотводчик)
- Термостатическая головка или ручной регулировочный вентиль
В зависимости от типа установки могут также требоваться кронштейны, дюбели. Для герметизации соединений - сантехническая пакля, уплотнительная паста, либо анаэробный герметик.
Нормы установки радиаторов отопления
Процесс установки радиаторов отопления — это строго регламентированная процедура. Соблюдение норм гарантирует не только эффективную работу системы, но и вашу безопасность и сохранность имущества. Основными документами, регулирующими этот процесс в России, являются своды правил (СП), разработанные на основе советских СНиПов (Строительных норм и правил).
- СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха" (актуализированная версия СНиП 41-01-2003). Это основной документ.
- СП 54.13330.2016 "Здания жилые многоквартирные" (для квартир).
- СП 55.13330.2016 "Дома жилые одноквартирные" (для частных домов).
- СП 73.13330.2016 "Внутренние санитарно-технические системы зданий" (регламентирует монтаж систем отопления).
Размеры и расстояния
Например, актуальная норма - высота установки радиаторов отопления от пола не менее 100 мм, она зафиксирована в 6.5.11 СП 60.13330.2016. Рекомендации по установки батареи под окном: радиатор должен создавать "тепловую завесу" перед окном, перекрывая поток холодного воздуха. Нормы:
- Расстояние от радиатора до подоконника: не менее 100 мм.
- Расстояние от низа радиатора до пола: 100-150 мм.
- Расстояние от задней стенки радиатора до стены: 30-50 мм (для эффективной конвекции).
- Радиатор должен располагаться по центру окна (допуск ± 20 мм).
Тепловая мощность
Расчет требуемой тепловой мощности ведется исходя из СП 60.13330.2016 и зависит от региона (температуры самой холодной пятидневки), площади помещения, высоты потолков, количества и типа окон. Упрощенная норма для типовых квартир: ~100-120 Вт на 1 кв.м. (уточняется расчетом).
Где и как разместить
Выбор способа установки радиатора так же важен, как и выбор самой модели. Он зависит от надежности стен, веса прибора и дизайнерской задумки.
Настенный монтаж
Радиатор фиксируется на стене с помощью специальных кронштейнов (крюков). Это самый распространенный и традиционный способ. Когда подходит:
- При наличии капитальной стены: Стена должна быть из бетона, кирпича или полнотелого пеноблока, чтобы надежно выдержать вес радиатора с теплоносителем.
- В типовых квартирах и домах: Это стандартное решение для большинства помещений, где радиаторы размещаются под окнами.
- Для экономии пространства: Радиатор не занимает место на полу, что облегчает уборку и визуально расширяет пространство.
- Для радиаторов малого и среднего веса: Алюминиевые, биметаллические и большинство стальных панельных моделей идеально предназначены для настенного монтажа.
Напольный монтаж
Радиатор устанавливается на специальные напольные опоры (стойки, ножки), которые жестко крепятся к полу. При этом сам радиатор может быть дополнительно закреплен на стене страховочными скобами для устойчивости, но основная нагрузка ложится на ножки. Это оптимальное решение, если:
- При тяжелых радиаторах: Это основной способ для массивных чугунных радиаторов (как винтажных, так и современных), которые стена может не выдержать.
- Для слабых или некапитальных стен: В домах из газобетона, с каркасными стенами или гипсокартонными перегородками, где настенное крепление ненадежно.
- Как дизайнерское решение: Напольные ножки часто являются частью ретро- или лофт-стиля, придавая радиатору вид самостоятельного мебельного элемента.
- Для панорамного остекления: Когда остекление идет от пола, и весить радиатор просто не на что.
Если у вас прочные стены и стандартный радиатор — выбирайте настенный монтаж. Если вы планируете установить тяжелую чугунную батарею, живете в доме с хрупкими стенами или воплощаете специфический дизайн-проект — ваш выбор напольный монтаж на надежных опорах.

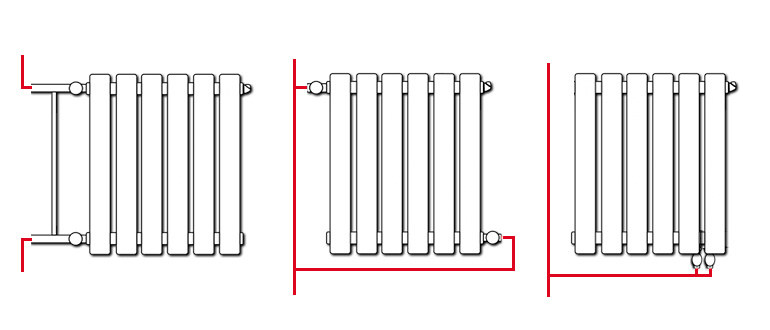

Варианты обвязки
Обвязка — это схема подключения радиатора к подводящим трубам. Правильный выбор обеспечит прогрев всей поверхности батареи, а ошибка может привести к потерям до 20-25% тепла.
Боковое (Одностороннее) подключение
Подающая и обратная трубы подключаются к одной и той же секции радиатора — сверху и снизу. Это наиболее распространенный вариант в многоквартирных домах с вертикальными стояками. Монтаж простой и экономичный. Когда выбирать:
- В типовых квартирах, где трубы выходят из стены сбоку от радиатора.
- Для секционных радиаторов с небольшим количеством секций (до 10-12).
- Минус: При большом количестве секций дальние из них могут прогреваться хуже, так как теплоносителю "лениво" доходить до них.
Диагональное (Перекрестное) подключение
Подающая труба подключается к верхнему патрубку с одной стороны радиатора, а обратная — к нижнему патрубку с противоположной стороны. Самая эффективная схема с точки зрения теплоотдачи. Теплоноситель равномерно распределяется по всему радиатору, прогревая даже самые удаленные секции. Когда выбирать:
- Для длинных радиаторов с большим количеством секций (более 12).
- В частных домах, где можно спроектировать оптимальную разводку.
- Когда главный приоритет — максимальная мощность обогрева.
- Указывается производителями в паспорте радиатора как эталонная схема для испытаний мощности.
Нижнее подключение
Обе трубы (подача и обратка) подключаются к нижним патрубкам радиатора. Бывает двух типов: с внутренними коллекторами (в современных стальных панельных радиаторах): поток внутри прибора распределяется по всей высоте; c боковыми заглушками (в секционных): наименее эффективная схема, так как теплоносителю сложно подняться вверх. При таком монтаже трубы можно спрятать в пол или плинтус, что делает подключение практически незаметным. Когда выбирать:
- При скрытой разводке труб или при желании минимизировать видимость коммуникаций.
- При использовании радиаторов со встроенным термостатическим клапаном, рассчитанных на нижнее подключение.
Верхнее подключение
Подающая труба подключается сверху, а обратная — также сверху, но с другой стороны. Встречается реже. Наименее эффективная схема для стандартных систем, так как нижняя часть радиатора прогревается слабо. Подходит для случаев:
- В основном используется в специфических условиях, например, когда трубы проложены под потолком (в цехах, некоторых лофтах).
- Может быть вынужденной мерой при сложной разводке.
Для максимальной теплоотдачи выбирайте диагональную схему. Для типовой квартиры с вертикальным стояком подойдет боковая. Если важнее эстетика и скрытый монтаж — ваш выбор нижнее подключение, но с учетом поправки на мощность.
Монтаж радиаторов отопления - процесс пошагово
Перед началом работ нужно остановить систему и слить воду из системы. В квартире для этого необходимо согласовать работу с УК. В частном доме — отключить котел и слить теплоноситель из нужного контура.
Соберите радиатор. Если модель секционная, соберите необходимое количество секций с помощью ниппелей и радиаторного ключа, используя прокладки.
Разметьте место под кронштейны: приложите радиатор к месту установки, проверьте соответствие размерам. С помощью уровня и карандаша отметьте точки крепления верхних кронштейнов. Помните про нормы: 100-150 мм от пола, 100 мм от подоконника. Учитывайте, что кронштейны должны располагаться между секциями, а не напротив них.
Фиксация к стене: просверлите отверстия в размеченных точках перфоратором с буром, подходящим под материал стены. Вбейте дюбели и прикрутите кронштейны. Повесьте радиатор на кронштейны. Проверьте уровнем его положение по горизонтали и вертикали. Радиатор должен плотно сидеть на всех крюках без перекосов.
Напольный монтаж: установите радиатор на напольные ножки, выровняйте и закрепите их к полу. Часто для устойчивости используются настенные страховочные скобы, которые не несут основную нагрузку, но предотвращают падение.
Сборка обвязки (комплекта подключения) - проверка всех элементов на комплектность и целостность.
Сборка арматуры на радиаторе. Резьбовые соединения выполняем по принципу "папа-мама".
- крана Маевского (воздухоотводчика): вкручивается в верхний коллектор с противоположной от подключения стороны. Резьба уплотняется льном с пастой или нитей. Не требует сильной затяжки. Применяется Для стравливания воздуха из радиатора.
- заглушки: устанавливается в нижний коллектор с противоположной стороны. Также уплотняется. Глушит оставшийся свободный коллектор.
- шаровых кранов или терморегулятора: простой вариант - на входе (подаче) и выходе (обратке) радиатора устанавливаются шаровые краны; продвинутый - на подачу устанавливается термостатический клапан (под головку), а на обратку — шаровый кран или балансировочный вентиль (для тонкой настройки гидравлики).
- «Американки»: накручивается на выходной патрубок крана или термостатического клапана. Ее ответная часть (с накидной гайкой) будет соединяться с подводящими трубами. Быстросъемное соединение, которое позволяет в любой момент отсоединить радиатор, не вращая сами трубы или краны.
Герметизация соединений выполняется либо сочетанием сантехнического льна с уплотнительной пастой, либо сантехнической нитью.

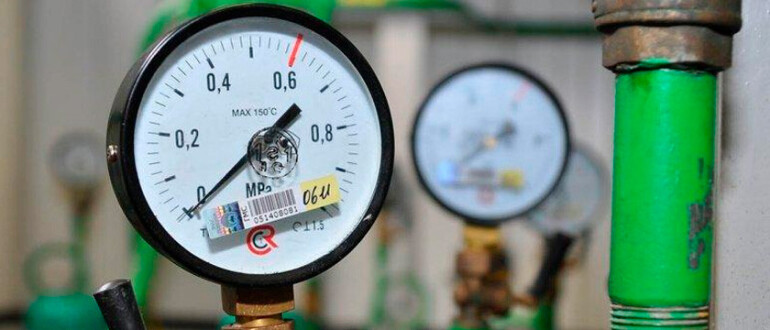

Подключение к системе и проверка: подводящие трубы подключаются к американками. Если трубы металлопластиковые или полипропиленовые, это делается с помощью соответствующих фитингов. Далее система заполняется теплоносителем, проводится визуальный осмотр, контроль с использованием сухой бумажной салфетки.
Если протечек не обнаружено - выполняется спуск воздуха. Приоткройте кран Маевского (используйте ключ или отвертку, подставив емкость) и стравите воздух. Когда пойдет ровная струйка воды, закройте его.
Через 1-2 суток от момента запуска системы в работу, рекомендуется повторно проверить все соединения, равномерность прогрева радиаторов по всей площади.
Зачем выполняется установка терморегулятора на радиатор отопления?
Терморегулятор (термостатическая головка) — это современное устройство, которое превращает обычный радиатор в интеллектуальный и энергоэффективный элемент отопительной системы. Основная задача терморегулятора — автоматически поддерживать комфортную температуру в помещении и экономить энергоресурсы.
- Комфорт: Вы больше не зависите от случайных факторов — если в комнату светит солнце или на кухне работает плита, терморегулятор не даст помещению перегреться. Он обеспечивает стабильную, заданную вами температуру.
- Экономия: По данным экспертов, установка терморегуляторов позволяет снизить расходы на отопление на 15–25%. Устройство уменьшает поток теплоносителя, когда это необходимо, предотвращая перетоп.
- Гибкость зонирования: Вы можете установить разную температуру в каждой комнате (например, +22°C в гостиной, +20°C в кабинете и +18°C в спальне).
- Безопасность: Позволяет ограничить максимальную температуру радиатора, что особенно важно в детских комнатах.
Терморегуляторы при этом могут быть: механические: имеют ручную настройку с цифровой или точечной шкалой (например, 1-2-3-4-5) или электронные (программируемые), оснащены дисплеем и кнопками, позволяют точно задать температуру с точностью до 0,5°C.
Нормы и правила установки
Чтобы терморегулятор работал корректно, необходимо соблюдать несколько важных правил:
1. Термостатическую головку нельзя устанавливать вертикально. Она должна быть ориентирована горизонтально, параллельно полу, в направлении комнаты, чтобы правильно "ощущать" общую температуру воздуха, а не нагрев от трубы или стены.
2. Нельзя монтировать терморегулятор там, где на него будут напрямую воздействовать источники тепла (солнечные лучи, сквозняк от окна) или холода. Не рекомендуется закрывать его плотными шторами или декоративными экранами — это исказит его показания. Для таких случаев используйте модели с выносным датчиком.
3. Оптимальная высота — 0,8–1,5 метра от пола. Это зона стандартной температуры воздуха в жилой зоне.
Частые ошибки
Даже качественный радиатор, смонтированный с нарушениями, будет работать неэффективно и может выйти из строя. Разберем самые распространенные промахи, которых легко избежать.
Ошибка 1: Неправильный подбор мощности
Суть проблемы: Слишком слабый радиатор не прогреет комнату, а избыточно мощный приведет к переплате за оборудование и перерасходу энергоресурсов.
Как правильно: Проводите точный расчет тепловой мощности с учетом не только площади, но и высоты потолков, количества и размера окон, степени утепления наружных стен и климатической зоны. Не используйте упрощенные формулы без поправочных коэффициентов.
Ошибка 2: Неверное размещение и несоблюдение расстояний
Суть проблемы: Нарушение нормативных зазоров ухудшает конвекцию воздуха и снижает теплоотдачу на 10-20%. Как правильно:
- Длина радиатора должна быть не менее 75% от ширины окна, под которым он установлен.
- Для панельных радиаторов: соблюдайте расстояния не менее 100-120 мм от пола и подоконника, и 30-50 мм до стены.
- Для секционных радиаторов: минимальные расстояния можно сократить до 70-100 мм от пола и подоконника.
Ошибка 3: Неправильная схема подключения
Суть проблемы: Ошибки с направлением подачи и обратки (например, подача снизу при одностороннем подключении) приводят к неравномерному прогреву и значительным потерям мощности. Часть радиатора остается холодной.
Как правильно: Выбирайте проверенные схемы. Для длинных радиаторов оптимальна диагональная схема. В типовых квартирах со стояком распространено боковое подключение, но подача обязательно должна быть сверху.
Ошибка 4: Отсутствие или неправильный монтаж воздухоотводчика
Суть проблема: Без крана Маевского в системе скапливается воздух, что приводит к завоздушиванию радиатора и прекращению циркуляции теплоносителя. Верхняя часть радиатора остается холодной.
Как правильно: Автоматический или ручной воздухоотводчик (кран Маевского) обязателен к установке в верхнем коллекторе радиатора, с противоположной от подключения стороны.
Ошибка 5: Некачественный крепеж или недостаточная фиксация
Суть проблема: Использование слабых или ненадежных кронштейнов, а также их недостаточное количество грозит падением тяжелого радиатора, разрывом соединений и затоплением.
Как правильно: Подбирайте кронштейны, рассчитанные на вес радиатора, заполненного теплоносителем. Для чугунных и длинных алюминиевых моделей используйте усиленные кронштейны в достаточном количестве. Крепите их только к капитальной стене.
Ошибка 6: Перекрытие радиатора декоративными экранами или мебелью
Суть проблема: Глухие декоративные решетки и мебель, поставленная вплотную, блокируют конвекционные потоки горячего воздуха. Тепло остается «запертым», а его эффективный выход в помещение снижается.
Как правильно: Используйте экраны с перфорацией или решетками, обеспечивающими свободное движение воздуха. Не ставьте мебель непосредственно перед радиатором.
Ошибка 7: Ошибки с байпасом в однотрубной системе
Суть проблема: Если байпас (перемычка между подачей и обраткой) отсутствует, заужен или перекрыт, теплоноситель не сможет циркулировать через другие радиаторы в системе. Это нарушает работу всего стояка.
Как правильно: В однотрубных системах (вертикальный стояк в квартирах) байпас обязателен. Его диаметр должен быть на размер меньше диаметра подводящих труб, а между байпасом и радиатором необходимо устанавливать шаровые краны или регулирующую арматуру.
Ошибка 8: Неправильная установка терморегулятора
Суть проблема: Если термостатическая головка установлена вертикально вверх или находится в зоне прямого нагрева (например, под солнцем или рядом с другим источником тепла), она будет срабатывать некорректно, перекрывая поток теплоносителя раньше времени.
Как правильно: Устанавливайте термоголовку горизонтально (параллельно полу), чтобы она могла точно «ощущать» температуру воздуха в помещении, а не локальный нагрев от корпуса радиатора или трубы.
Грамотный монтаж, выполненный с учетом всех рекомендаций и с применением качественных материалов, — это не просто гарантия тепла в вашем доме. Это залог энергоэффективности, долговечности системы и вашей полной безопасности. Помните, что в квартирах с центральным отоплением ключевые работы должны согласовываться с управляющей компанией, тогда как в частном доме вся ответственность лежит на владельце. Подойдя к процессу взвешенно и профессионально, вы создадите надежную и комфортную среду на долгие годы.
