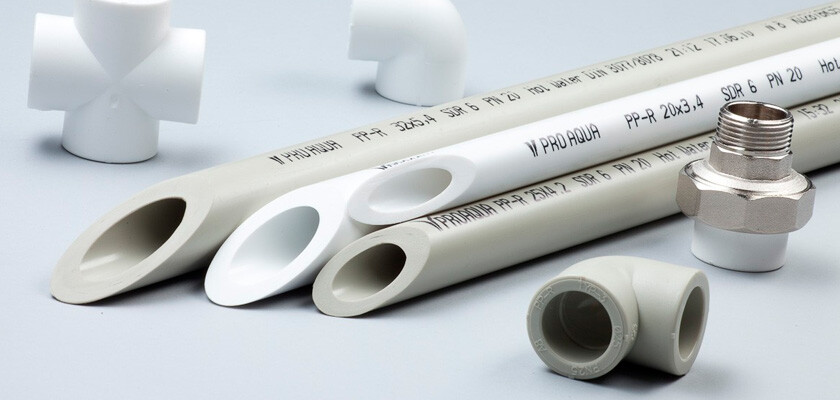

Трубы ППР: ГОСТ, размеры, диаметры и маркировка
Полипропиленовые трубы (ППР, PPR) — это напорные трубопроводы из термопластичного полимера, предназначенные для систем водоснабжения, отопления и технологических трубопроводов. Аббревиатура ППР расшифровывается как ПолиПропилен Рандом-сополимер (PP-R, PP-Random), что указывает на тип материала с особой молекулярной структурой, обеспечивающей высокую термостойкость и долговечность.
Основным нормативным документом, регламентирующим требования к полипропиленовым трубам в России, является ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия». Стандарт устанавливает размеры полипропиленовых труб, технические характеристики, методы испытаний и правила маркировки.
Что такое труба ППР: расшифровка и назначение
Прежде чем рассматривать размеры труб полипропилен и технические характеристики, необходимо разобраться в терминологии и материалах.
Расшифровка аббревиатур
Труба ППР — это русскоязычное обозначение полипропиленовой трубы из рандом-сополимера (PP-R). Международная маркировка использует латинские буквы:
- PP (ПП) — полипропилен (Polypropylene)
- R — рандом-сополимер (Random copolymer)
- PPR или PP-R — полипропилен рандом-сополимер (тип 3)
Расшифровка труба PP-R означает, что изделие изготовлено из статистического сополимера пропилена с этиленом, где молекулы этилена распределены случайным (рандомным) образом в полипропиленовой цепи. Это придаёт материалу повышенную термостойкость и пластичность.
Типы полипропилена для труб
Согласно ГОСТ Р 52134-2003, полипропиленовые трубы изготавливаются из нескольких типов материала:
| Обозначение | Расшифровка | Тип | Характеристики | Применение |
|---|---|---|---|---|
| PP-H (ПП-Г) | Гомополимер полипропилена | Тип 1 | Высокая прочность, низкая термостойкость, температура плавления ~140°C | Холодное водоснабжение, вентиляция, канализация |
| PP-B (ПП-Б) | Блок-сополимер полипропилена | Тип 2 | Повышенная ударопрочность, морозостойкость до -20°C | Холодное водоснабжение, канализация, наружные сети |
| PP-R (ПП-Р, ППР) | Рандом-сополимер полипропилена | Тип 3 | Высокая термостойкость до +95°C, эластичность, долговечность | ГВС, отопление, тёплый пол |
| PP-RCT | Термостабилизированный рандом-сополимер | Тип 4 | Улучшенная термостойкость, повышенная прочность при высоких температурах | Высокотемпературное отопление, промышленные системы |
Важно: для систем горячего водоснабжения и отопления используются только трубы PP-R (ППР) и PP-RCT. Трубы PP-H и PP-B не предназначены для транспортировки горячей воды.
Дополнительные обозначения в маркировке
| Маркировка | Расшифровка | Особенности |
|---|---|---|
| PP-R 80 | PP-R с MRS = 8,0 МПа | Стандартный рандом-сополимер |
| PP-R 100 | PP-R с MRS = 10,0 МПа | Улучшенный рандом-сополимер |
| PP-RCT 125 | PP-RCT с MRS = 12,5 МПа | Термостабилизированный сополимер |
| PPs | Огнестойкий полипропилен | С антипиреновыми добавками |
| PP-R/AL/PP-R | Армированный алюминием | Многослойная труба |
| PP-R/GF/PP-R | Армированный стекловолокном | Многослойная труба (FB — Fiber) |
ГОСТ Р 52134-2003 на полипропиленовые трубы для водоснабжения
ГОСТ Р 52134-2003 — основной российский стандарт на напорные трубы из термопластов. Документ разработан в 2003 году и гармонизирован с международными стандартами ISO 15874, ISO 15875, ISO 15876.
Область применения стандарта
ГОСТ 52134-2003 распространяется на трубы и фитинги из следующих материалов:
- Полипропилен и сополимеры пропилена (PP-H, PP-B, PP-R)
- Полиэтилен (PE, PE-X — сшитый полиэтилен)
- Поливинилхлорид (PVC-U — непластифицированный, PVC-C — хлорированный)
- Полибутен (PB)
Трубы предназначены для:
- Систем холодного и горячего водоснабжения
- Систем отопления
- Транспортировки питьевой и технической воды
- Использования в жилых, общественных и производственных зданиях
Структура ГОСТ Р 52134-2003
| Раздел | Содержание |
|---|---|
| Область применения | Назначение труб, материалы, сфера использования |
| Основные параметры и размеры | Диаметры, толщина стенок, допуски, SDR |
| Технические требования | Характеристики материала, прочность, стойкость |
| Классы эксплуатации | Температурные режимы и сроки службы |
| Маркировка и упаковка | Требования к обозначению продукции |
| Методы испытаний | Процедуры контроля качества |
Классы эксплуатации по ГОСТ Р 52134-2003
Стандарт устанавливает классы эксплуатации, определяющие условия применения труб:
| Класс | Рабочая температура, °C | Расчётный срок службы | Применение |
|---|---|---|---|
| 1 | 60 (макс. 80) | 50 лет | Горячее водоснабжение (до 60°C) |
| 2 | 70 (макс. 80) | 50 лет | Горячее водоснабжение (до 70°C) |
| 3 | 40 (макс. 60) | 50 лет | Низкотемпературное напольное отопление |
| 4 | 60 (макс. 70) | 50 лет | Низкотемпературное радиаторное отопление |
| 5 | 80 (макс. 90) | 50 лет | Высокотемпературное радиаторное отопление |
| ХВ | 20 | 50 лет | Холодное водоснабжение |
Связанные нормативные документы
- ГОСТ 32415-2013 — актуализированная версия, заменившая ГОСТ Р 52134-2003 для однослойных труб
- ГОСТ Р 53630-2015 — многослойные (армированные) полипропиленовые трубы
- СП 40-101-96 — проектирование и монтаж трубопроводов из полипропилена
- СНиП 2.04.01-85 — внутренний водопровод и канализация зданий
Размеры полипропиленовых труб: диаметры и толщина стенок
Размеры труб полипропилен стандартизированы и зависят от номинального давления и области применения. Диаметры полипропиленовых труб измеряются по наружной поверхности.
Стандартный ряд диаметров
Согласно ГОСТ, полипропиленовая труба размеры диаметров имеет следующие:
| Наружный диаметр, мм | Применение |
|---|---|
| 16 | Внутренняя разводка ХВС, подключение приборов |
| 20 | Внутренняя разводка ХВС и ГВС, подводка к радиаторам |
| 25 | Разводка водоснабжения, стояки в квартирах |
| 32 | Стояки водоснабжения, разводка отопления |
| 40 | Магистрали отопления, стояки в частных домах |
| 50 | Центральные магистрали, технологические трубопроводы |
| 63 | Наружные сети, промышленные системы |
| 75 | Магистральные трубопроводы |
| 90 | Наружные сети водоснабжения |
| 110 | Магистрали, технологические системы |
| 160, 200, 250, 315, 400, 500, 630 | Промышленные и магистральные трубопроводы |
Размеры ППР труб в зависимости от номинального давления
Полипропиленовая труба размеры толщины стенок имеет различные в зависимости от класса давления PN:
Таблица размеров труб PN10 (SDR 11)
| Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 1,9 | 16,2 |
| 25 | 2,3 | 20,4 |
| 32 | 3,0 | 26,0 |
| 40 | 3,7 | 32,6 |
| 50 | 4,6 | 40,8 |
| 63 | 5,8 | 51,4 |
| 75 | 6,9 | 61,2 |
| 90 | 8,2 | 73,6 |
| 110 | 10,0 | 90,0 |
Таблица размеров труб PN16 (SDR 7,4)
| Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 2,8 | 14,4 |
| 25 | 3,5 | 18,0 |
| 32 | 4,4 | 23,2 |
| 40 | 5,5 | 29,0 |
| 50 | 6,9 | 36,2 |
| 63 | 8,6 | 45,8 |
| 75 | 10,3 | 54,4 |
| 90 | 12,3 | 65,4 |
| 110 | 15,1 | 79,8 |
Таблица размеров труб PN20 (SDR 6)
| Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 3,4 | 13,2 |
| 25 | 4,2 | 16,6 |
| 32 | 5,4 | 21,2 |
| 40 | 6,7 | 26,6 |
| 50 | 8,3 | 33,4 |
| 63 | 10,5 | 42,0 |
| 75 | 12,5 | 50,0 |
| 90 | 15,0 | 60,0 |
| 110 | 18,3 | 73,4 |
Таблица размеров труб PN25 (армированные)
| Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 3,4 | 13,2 |
| 25 | 4,2 | 16,6 |
| 32 | 5,4 | 21,2 |
| 40 | 6,7 | 26,6 |
| 50 | 8,3 | 33,4 |
| 63 | 10,5 | 42,0 |
| 75 | 12,5 | 50,0 |
Какой длины полипропиленовые трубы
Стандартная длина полипропиленовых труб зависит от диаметра и способа поставки:
| Диаметр, мм | Форма поставки | Длина |
|---|---|---|
| 16–32 | Бухты или отрезки | Бухты до 200 м, отрезки 2, 4 м |
| 40–110 | Отрезки | 2, 4, 5, 6 метров |
| 110–180 | Отрезки или бухты | 4, 5, 6, 12 метров |
| 200 и более | Отрезки | 5, 6, 10, 12 метров (до 24 м) |
Примечание: шаг кратности длины — 25 см. Максимальная длина отрезка по ГОСТ — 24 метра. Трубы диаметром до 180 мм могут поставляться в бухтах, при этом внутренний диаметр бухты должен быть не менее 20-кратного диаметра трубы.
Расшифровка маркировки полипропиленовых труб
Маркировка полипропиленовых труб для отопления и водоснабжения наносится на поверхность изделия и содержит полную информацию о характеристиках.
Структура маркировки по ГОСТ
Пример маркировки: Труба PP-R SDR 11 – 20×1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003
| Элемент | Значение | Расшифровка |
|---|---|---|
| Труба | Тип изделия | Напорная труба |
| PP-R | Материал | Полипропилен рандом-сополимер (тип 3) |
| SDR 11 | Размерное отношение | Отношение диаметра к толщине стенки |
| 20×1,9 | Размеры | Наружный диаметр 20 мм, толщина стенки 1,9 мм |
| класс 1 | Класс эксплуатации | ГВС с температурой до 60°C |
| 1,0 МПа | Рабочее давление | Максимальное рабочее давление 10 бар |
| ГОСТ Р 52134-2003 | Стандарт | Нормативный документ |
Расшифровка SDR и PN
SDR (Standard Dimension Ratio) — стандартное размерное отношение наружного диаметра трубы к толщине стенки. Чем меньше SDR, тем толще стенка и выше допустимое давление.
PN (Pressure Nominal) — номинальное давление в барах, которое труба выдерживает при температуре 20°C в течение 50 лет.
| PN | SDR | S (серия) | Давление при 20°C, бар | Применение |
|---|---|---|---|---|
| PN10 | 11 | S5 | 10 | ХВС, тёплый пол |
| PN16 | 7,4 | S3,2 | 16 | ХВС, ГВС |
| PN20 | 6 | S2,5 | 20 | ГВС, отопление |
| PN25 | 5 | S2 | 25 | Отопление (армированные) |
Формула связи: SDR = 2S + 1, где S — серия трубы.
Цветовая маркировка
Цвет трубы или продольной полосы указывает на область применения:
| Цвет | Назначение |
|---|---|
| Белый | Универсальный, водоснабжение |
| Серый | Универсальный, отопление и водоснабжение |
| Зелёный | Полив, техническое водоснабжение |
| Чёрный | С защитой от УФ-излучения, наружные сети |
| Синяя полоса | Холодное водоснабжение |
| Красная полоса | Горячее водоснабжение и отопление |
Пример расшифровки реальной маркировки
VALTEC PP-R SDR 11 – 25×2,3 класс 1/1,0 МПа ГОСТ 32415-2013
- VALTEC — производитель
- PP-R — рандом-сополимер полипропилена
- SDR 11 — отношение диаметра к толщине = 11
- 25×2,3 — наружный диаметр 25 мм, стенка 2,3 мм
- класс 1/1,0 МПа — для ГВС до 60°C при давлении до 10 бар
- ГОСТ 32415-2013 — стандарт производства
Выбор диаметра ППР труб для различных систем
Диаметры труб полипропиленовых для водоснабжения
| Назначение | Рекомендуемый диаметр, мм |
|---|---|
| Подводка к смесителю, унитазу | 16–20 |
| Разводка внутри квартиры | 20–25 |
| Стояк в квартире | 25–32 |
| Стояк в частном доме | 32–40 |
| Ввод в дом | 32–50 |
| Магистраль к нескольким потребителям | 50–63 |
Диаметры ППР труб для отопления
| Назначение | Диаметр, мм | Тип трубы |
|---|---|---|
| Подводка к радиаторам | 20–25 | PN20 или PN25 армированные |
| Разводка по этажу | 25–32 | PN20 или PN25 армированные |
| Магистраль (принудительная циркуляция) | 32–40 | PN25 армированные |
| Магистраль (самотёчная система) | 50–110 | PN20, PN25 |
| Тёплый пол | 16–20 | PN10 |
Рекомендации по выбору
- Для холодного водоснабжения достаточно труб PN10 или PN16
- Для горячего водоснабжения используйте PN20 или армированные PN25
- Для отопления выбирайте только армированные трубы (стекловолокно или алюминий) — они имеют меньшее тепловое расширение
- Маркировка полипропиленовых труб для отопления должна содержать класс эксплуатации 4 или 5
- При выборе учитывайте, что внутренний диаметр при одинаковом наружном уменьшается с ростом PN
Технические характеристики полипропиленовых труб
| Параметр | Значение для PP-R |
|---|---|
| Плотность | 0,9 г/см³ |
| Температура плавления | +149°C |
| Максимальная рабочая температура | +95°C (кратковременно +110°C) |
| Температура размягчения | +140°C |
| Коэффициент линейного расширения | 0,15 мм/(м·°C) — без армирования 0,03–0,05 мм/(м·°C) — армированные |
| Теплопроводность | 0,24 Вт/(м·К) |
| Модуль упругости | 800–900 МПа |
| Предел текучести | 25–30 МПа |
| Расчётный срок службы | 50 лет при расчётных условиях |
| Шероховатость внутренней поверхности | 0,01 мм |
Преимущества и недостатки ППР труб
Преимущества
- Долговечность — срок службы до 50 лет при соблюдении условий эксплуатации
- Коррозионная стойкость — не подвержены ржавчине и зарастанию отложениями
- Гигиеничность — пригодны для питьевой воды, не влияют на вкус и запах
- Низкая теплопроводность — меньше теплопотери, не образуется конденсат
- Малый вес — в 8–9 раз легче стальных труб
- Простота монтажа — соединение диффузионной сваркой, не требуется сложное оборудование
- Низкая стоимость — дешевле металлических аналогов
- Гладкая поверхность — низкое гидравлическое сопротивление
Недостатки
- Высокое тепловое расширение — неармированные трубы значительно удлиняются при нагреве
- Чувствительность к УФ-излучению — не рекомендуется открытая прокладка на улице
- Ограничение по температуре — нельзя использовать для пара и перегретой воды
- Горючесть — требуется учитывать при проектировании
- Необходимость армирования для систем отопления
Заключение
Полипропиленовые трубы (ППР) — оптимальное решение для систем водоснабжения и отопления в жилых и общественных зданиях. При выборе необходимо учитывать ГОСТ на полипропиленовые трубы (ГОСТ Р 52134-2003 или ГОСТ 32415-2013), правильно подбирать диаметры ППР труб в зависимости от назначения и обращать внимание на маркировку.
Для холодного водоснабжения подходят трубы PN10–PN16, для горячего — PN20, для отопления — армированные PN25. Размеры полипропиленовых труб стандартизированы, что обеспечивает совместимость продукции разных производителей. Расшифровка маркировки PP-R позволяет точно определить характеристики изделия и область его применения.
