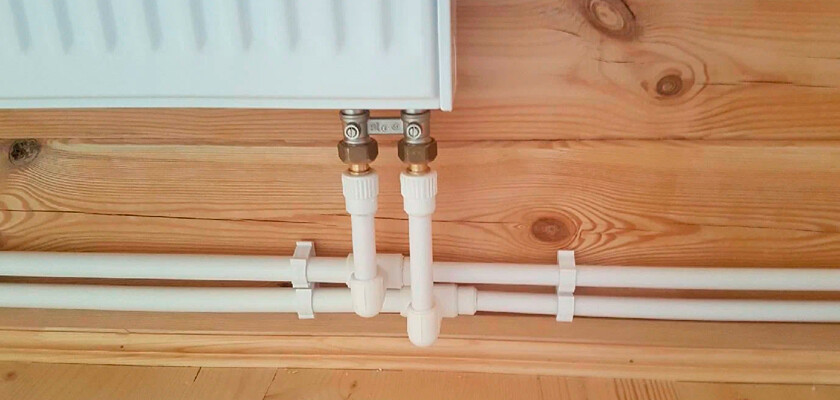

Трубы полипропиленовые для отопления
Полипропиленовые трубы занимают устойчивую долю рынка в системах отопления частных домов и многоквартирных зданий. Причины — доступная цена, простота монтажа, коррозионная стойкость. Однако у материала есть жёсткие ограничения по температуре и давлению, которые нельзя игнорировать при проектировании. В этой статье — технические характеристики, маркировка, правила выбора диаметра и актуальные нормативные требования.
Что такое полипропилен для отопления: типы материала
Не весь полипропилен подходит для систем отопления. Исходное сырьё определяет рабочие характеристики трубы.
Основные типы полипропилена
- PP-H (гомополимер) — жёсткий, химически стойкий, применяется в промышленных системах холодного водоснабжения и вентиляции. Для отопления не используется: плохо переносит температурные циклы.
- PP-B (блок-сополимер) — более ударопрочный при низких температурах, ограниченно применяется в холодном водоснабжении. Для горячих систем не предназначен.
- PP-R (рандом-сополимер, PP-RC) — основной материал для систем отопления и горячего водоснабжения. Выдерживает длительную работу при температуре до 70–80 °C, кратковременно — до 95 °C. Именно PP-R трубы имеются в виду, когда говорят «полипропилен для отопления».
- PP-RCT — модифицированный рандом-сополимер с улучшенной кристаллической структурой. Рабочая температура выше, чем у стандартного PP-R, при тех же давлениях стенка трубы тоньше. Применяется в системах с параметрами теплоносителя до 90–95 °C.
Регламентирующий документ — ГОСТ 32415-2013 «Трубы напорные из термопластов для систем водоснабжения и отопления». Стандарт распространяется на трубы из PP-R и PP-RCT, устанавливает требования к размерам, механическим свойствам и маркировке.
Маркировка полипропиленовых труб
Маркировка наносится на трубу непрерывно по всей длине. Умение её читать — базовый навык при подборе материала.
Что входит в маркировку
- Тип материала — PP-R, PP-RCT, PP-H и т. д.
- Наружный диаметр и толщина стенки — например, 25×4,2 (наружный диаметр 25 мм, толщина стенки 4,2 мм).
- SDR (Standard Dimension Ratio - переводится как «стандартное размерное отношение» или «стандартный размерный коэффициент») — отношение наружного диаметра к толщине стенки. Чем меньше SDR, тем толще стенка и выше рабочее давление при той же температуре.
- Серия трубы (S) — связана с SDR формулой: S = (SDR − 1) / 2. Серия S3.2 соответствует SDR 7,4, серия S5 — SDR 11.
- Рабочее давление PN — номинальное давление в барах при температуре 20 °C. Обозначения PN10, PN16, PN20, PN25.
- Цветовая маркировка армирования — для визуальной идентификации (серый, белый, зелёный — зависит от производителя).
- Стандарт — ГОСТ 32415-2013 или ISO 15874.
- Год и партия производства.
Таблица соответствия PN, SDR и серии для PP-R труб
| Обозначение PN | Серия S | SDR | Область применения |
|---|---|---|---|
| PN10 | S5 | 11 | Холодное водоснабжение, системы вентиляции |
| PN16 | S3.2 | 7,4 | Горячее водоснабжение, низкотемпературное отопление (до 60 °C) |
| PN20 | S2.5 | 6 | Системы отопления с температурой до 80 °C, центральное ГВС |
| PN25 | S2 | 5 | Отопление с повышенными параметрами, армированные трубы |
Примечание: значения PN указаны для температуры теплоносителя 20 °C. При повышении температуры допустимое давление снижается.
Максимальная температура для полипропиленовых труб отопления
Это критический параметр, который напрямую влияет на выбор трубы и её долговечность.
Характеристики PP-R при разных температурах
| Тип трубы | Длительная рабочая температура | Максимальная рабочая температура (с ограничением по давлению) | Кратковременная предельная температура |
|---|---|---|---|
| PP-R (без армирования) | до 70 °C | до 80 °C | 95 °C |
| PP-R с армированием стекловолокном | до 80 °C | до 90 °C | 95 °C |
| PP-RCT | до 80–90 °C | до 95 °C | до 100 °C |
Зависимость рабочего давления от температуры
Полипропилен — термопласт. С ростом температуры модуль упругости снижается, и труба теряет способность выдерживать высокое давление. Для трубы PP-R PN20 (SDR 6):
- при 20 °C — рабочее давление 20 бар;
- при 60 °C — около 8–9 бар;
- при 80 °C — около 4–5 бар;
- при 95 °C — около 1,5–2 бар.
Это означает, что для систем центрального отопления с параметрами 90/70 °C неармированный PP-R категорически не подходит. Стандартный городской теплоноситель в пиковый период может достигать 105–110 °C — полипропилен такое не выдержит.
Для центрального теплоснабжения (подключение к тепловым сетям) используют стальные или металлопластиковые трубы. Полипропилен применяют во внутридомовых системах с собственным теплогенератором, где параметры теплоносителя контролируются.
Армирование полипропиленовых труб
Чистый PP-R имеет высокий коэффициент линейного теплового расширения — около 0,15 мм/(м·°C). Труба длиной 10 м при нагреве с 20 до 80 °C удлиняется примерно на 9 см. Это создаёт значительные нагрузки на фитинги и опоры. Армирование решает эту проблему.
Типы армирования
- Алюминиевая фольга (сплошная) — снижает тепловое расширение до 0,03–0,04 мм/(м·°C), приближая показатель к стальным трубам. Фольга располагается в середине или снаружи стенки. При монтаже требует зачистки торца трубы от алюминия перед сваркой (иначе соединение негерметично).
- Стекловолокно (стеклоткань) — слой стекловолоконного композита внутри стенки. Коэффициент расширения снижается до 0,035–0,05 мм/(м·°C). Не требует зачистки перед сваркой — экономит время на монтаже. Не расслаивается при температурных циклах.
- Перфорированная алюминиевая фольга — компромиссный вариант: PP-R через перфорацию сплавляется через армирующий слой, зачистка не нужна, но характеристики несколько хуже сплошной фольги.
Для систем отопления армированные трубы — обязательный выбор, не рекомендация. Неармированный PP-R в горячих системах быстро провисает и деформирует соединения.
Диаметр полипропиленовых труб для отопления
Выбор диаметра — инженерный расчёт, основанный на тепловой нагрузке и скорости теплоносителя. Проектирование систем отопления регламентируется СП 60.13330.2020 (актуализированная редакция СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»).
Базовые принципы подбора диаметра
- Оптимальная скорость теплоносителя в трубах отопления — 0,25–0,7 м/с. При скорости ниже 0,2 м/с возможно образование воздушных пробок, выше 1,5 м/с — гидравлический шум и повышенный износ.
- Расчёт ведётся от самого нагруженного участка к магистрали.
- Диаметр увеличивается по мере накопления нагрузки (суммирования тепловых мощностей приборов).
Ориентировочные диаметры PP-R труб для отопления частного дома
| Участок системы | Тепловая нагрузка, кВт | Рекомендуемый наружный диаметр PP-R, мм | Внутренний диаметр (PN20), мм |
|---|---|---|---|
| Подводка к радиатору | до 2 | 16 | ~10,6 |
| Ответвление на 2–3 радиатора | 2–5 | 20 | ~13,4 |
| Ответвление на 4–6 радиаторов | 5–10 | 25 | ~16,6 |
| Магистраль малого дома | 10–20 | 32 | ~21,2 |
| Главная магистраль | 20–40 | 40 | ~26,6 |
| Стояк/коллектор | свыше 40 | 50–63 | ~33–42 |
Значения приведены для ΔT = 20 °C (разница температур подачи и обратки), циркуляционный насос. При гравитационной системе диаметры берут на один типоразмер больше.
Диаметр полипропиленовых труб для отопления частного дома: практика
Для большинства индивидуальных жилых домов до 200–250 м² применяют следующую схему:
- Подводки к радиаторам — PP-R 20 мм (PN20 или PN25, армированные);
- Горизонтальные ветки по этажам — PP-R 25 мм;
- Главные магистрали и стояки — PP-R 32 мм;
- Выход из котла — PP-R 32–40 мм в зависимости от мощности котла и расхода теплоносителя.
Трубу 16 мм для отопления применяют ограниченно — только для подводки к одному радиатору, так как у неё малый внутренний диаметр и высокое гидравлическое сопротивление при использовании армированных фитингов.
Какие полипропиленовые трубы для отопления лучше
Критерии выбора — не бренд, а технические параметры под конкретную систему.
Для системы с собственным газовым или электрическим котлом
- Тип трубы: PP-R армированная стекловолокном или алюминием, PN20 или PN25.
- При температурном режиме до 70 °C (низкотемпературное отопление, тёплый пол — только коллекторные узлы, не петли) — PN16 армированная допустима.
- Армирование стекловолокном предпочтительнее для монтажа: не требует зачистки, меньше человеческий фактор при сварке.
Для системы с твердотопливным котлом
- Твердотопливные котлы без буферной ёмкости могут давать температуру теплоносителя до 95 °C и выше в аварийных режимах.
- Полипропилен в прямом контуре твердотопливного котла использовать не рекомендуется без аварийного охлаждения или буферной ёмкости.
- Если буфер установлен и температура после него гарантированно не превышает 80 °C — PP-RCT PN25 армированный.
Для систем центрального теплоснабжения (ЦТП)
- Полипропилен не применяется. Параметры теплоносителя от ЦТП: до 150 °C в подаче, рабочее давление 6–10 бар. PP-R не соответствует этим требованиям.
- Применяются: стальные трубы по ГОСТ 3262-75, ГОСТ 10704-91, металлопластик по ГОСТ 32415-2013.
Сравнение типов армирования
| Параметр | Алюминиевая фольга (сплошная) | Перфорированная фольга | Стекловолокно |
|---|---|---|---|
| Коэффициент расширения, мм/(м·°C) | 0,03–0,04 | 0,04–0,05 | 0,035–0,05 |
| Необходимость зачистки при монтаже | Да | Нет | Нет |
| Расслоение при термоциклировании | Возможно (при нарушении технологии) | Минимально | Не характерно |
| Относительная стоимость | Средняя | Средняя | Выше средней |
| Диффузионный барьер для кислорода | Да | Частично | Нет |
Важно про кислородный барьер: стальные элементы системы (радиаторы, котёл) подвергаются коррозии при наличии растворённого кислорода в теплоносителе. Трубы с алюминиевым армированием обеспечивают антидиффузионный барьер — препятствуют проникновению кислорода сквозь стенку трубы. Трубы со стекловолокном такого барьера не дают. Это требует либо использования ингибиторов коррозии в теплоносителе, либо применения чугунных/биметаллических радиаторов, устойчивых к кислороду.
Нормативная база
Список актуальных документов, которыми нужно руководствоваться при проектировании и монтаже систем отопления с полипропиленовыми трубами:
- ГОСТ 32415-2013 — Трубы напорные из термопластов для систем водоснабжения и отопления. Технические условия. Основной стандарт на PP-R трубы.
- СП 60.13330.2020 — Отопление, вентиляция и кондиционирование воздуха (актуализированная редакция СНиП 41-01-2003). Регламентирует параметры систем отопления, скорости теплоносителя, гидравлический расчёт.
- СП 73.13330.2016 — Внутренние санитарно-технические системы зданий (актуализированная редакция СНиП 3.05.01-85). Требования к монтажу.
- СП 30.13330.2020 — Внутренний водопровод и канализация зданий. Применим для совмещённых систем ГВС/отопления.
- ГОСТ ISO 15874-2:2013 — Системы трубопроводов из пластмасс для горячего и холодного водоснабжения. Полипропилен. Часть 2: Трубы.
- СП 41-102-98 — Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб (также применяется как методологическая база для расчёта компенсации теплового расширения).
Монтаж: ключевые требования
Технология сварки PP-R — муфтовая контактная сварка (полифузионная). Регламентируется рекомендациями производителей и СП 73.13330.2016.
Температура и время нагрева при сварке
| Диаметр трубы, мм | Время нагрева, с | Время соединения (до фиксации), с | Время охлаждения, с |
|---|---|---|---|
| 16 | 5 | 4 | 120 |
| 20 | 5 | 4 | 120 |
| 25 | 7 | 4 | 120 |
| 32 | 8 | 6 | 180 |
| 40 | 12 | 6 | 240 |
| 50 | 18 | 6 | 240 |
| 63 | 24 | 8 | 360 |
Температура паяльника (сварочного аппарата) — 260 °C ± 10 °C.
Частые ошибки при монтаже
- Не снята алюминиевая фольга на трубе с фольгированным армированием перед сваркой — соединение негерметично или имеет пониженную прочность.
- Сварка при температуре окружающей среды ниже +5 °C без дополнительного прогрева — брак шва.
- Перегрев насадки — оплывание внутренней полости трубы, сужение просвета, гидравлическое сопротивление возрастает.
- Отсутствие компенсаторов теплового расширения на прямых участках длиннее 3–4 м — напряжения в фитингах, трещины в местах сварки в течение 1–2 отопительных сезонов.
- Жёсткая фиксация трубы без скользящих опор — то же следствие.
Компенсация теплового расширения
Расчёт удлинения прямого участка:
ΔL = α × L × ΔT
где α = 0,15 мм/(м·°C) для неармированного PP-R; α = 0,03–0,05 мм/(м·°C) для армированного; L — длина участка в метрах; ΔT — разница рабочей и монтажной температуры.
Компенсация обеспечивается:
- петлевыми или П-образными компенсаторами из той же трубы;
- угловыми изменениями трассы (Г-образные участки работают как компенсаторы);
- скользящими опорами — труба должна иметь возможность двигаться вдоль оси.
Итоговые рекомендации
- Для отопления от собственного котла с режимом до 80 °C — PP-R армированный (стекловолокно или алюминий), класс PN20 и выше.
- При температурном режиме до 90 °C — PP-RCT PN25 армированный, либо переход на металлопластик или сшитый полиэтилен (PE-Xa, PE-Xb).
- Центральное теплоснабжение — только сталь или металлопластик.
- Обязательно армирование в системах отопления — неармированные трубы создают проблемы с расширением уже в первый сезон.
- Диаметр подбирать по гидравлическому расчёту (СП 60.13330.2020), а не «на глаз». Для частного дома типовая схема: подводки 20 мм, ветки 25 мм, магистраль 32 мм.
- Соблюдать режим сварки строго по таблице — температура паяльника 260 °C, время нагрева по диаметру.
- Закладывать компенсацию теплового расширения на всех прямых участках длиннее 3 м.
