Регулировка радиаторов отопления
Вопрос о том, как регулировать батареи отопления, возникает у каждого владельца квартиры или частного дома. В межсезонье центральное отопление нередко работает на полную мощность, и в помещении становится невыносимо жарко. Обратная ситуация — радиаторы едва тёплые, а на улице минус двадцать. И в том, и в другом случае проблема решается грамотной регулировкой температуры батарей отопления с помощью специальной запорно-регулирующей арматуры. Рассмотрим все доступные способы, устройства и нюансы их применения.
Зачем нужна регулировка температуры батарей отопления
Регулировка радиаторов отопления — это не прихоть, а необходимость, обоснованная и экономически, и с точки зрения комфорта. Согласно СП 60.13330.2016 (актуализированная редакция СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»), система отопления должна обеспечивать равномерный нагрев воздуха в обслуживаемой зоне помещения. ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» устанавливает оптимальные температуры воздуха для различных комнат: 20–22 °C для жилых комнат, 24–26 °C для ванной, 18–20 °C для кухни. Поддерживать такие разные значения без поэтажной или порадиаторной регулировки невозможно.
Помимо комфорта, регулировка позволяет экономить на отоплении. По данным производителей термостатической арматуры, установка терморегуляторов на каждый отопительный прибор снижает расход тепловой энергии на 10–25%. Для автономных котельных это прямая экономия топлива, для квартир с индивидуальными теплосчётчиками — уменьшение платежей за отопление.
Принцип регулировки: что именно мы регулируем
Степень нагрева радиатора зависит от двух параметров: температуры теплоносителя и объёма горячей воды, поступающей в прибор за единицу времени. Температуру теплоносителя задаёт котёл (в автономной системе) или теплоснабжающая организация (в центральном отоплении). Владелец квартиры в многоэтажке повлиять на неё не может. Поэтому регулировка радиаторов отопления в подавляющем большинстве случаев сводится к изменению расхода теплоносителя через конкретный отопительный прибор. Уменьшили расход — батарея остывает, увеличили — нагревается. Современные алюминиевые и биметаллические радиаторы обладают малой тепловой инерцией, поэтому реагируют на изменение потока практически мгновенно.
Важно понимать ключевое ограничение: регулировка работает только в сторону уменьшения теплоотдачи. Если радиатор и так работает на максимуме, ни один вентиль или термоголовка не сделает его горячее. В такой ситуации нужно искать причину — засоры, воздушные пробки, неправильная схема подключения, недостаточное количество секций.
Особенности регулировки в однотрубной и двухтрубной системах
Прежде чем выбирать арматуру, необходимо определить тип разводки отопительной системы, поскольку от этого зависит и выбор устройств, и схема их монтажа.
В двухтрубной системе каждый радиатор подключён к подающей и обратной магистрали независимо. Теплоноситель поступает в прибор и возвращается по отдельным трубам. Регулировка одной батареи никак не влияет на остальные. Это идеальная схема для установки любых регулирующих устройств — от простого вентиля до электронного термостата.
В однотрубной системе теплоноситель проходит последовательно через все приборы. Перекрытие одного радиатора нарушит циркуляцию во всём стояке. Поэтому регулировка здесь возможна только при наличии байпаса — перемычки между подающей и обратной подводками. Байпас позволяет теплоносителю обходить радиатор, когда подача на него ограничена или перекрыта. Без байпаса устанавливать регулирующую арматуру в однотрубной системе категорически нельзя — это приведёт к остыванию всех нижестоящих (или последующих) радиаторов у соседей.
| Параметр | Однотрубная система | Двухтрубная система |
|---|---|---|
| Необходимость байпаса | Обязательно | Не требуется |
| Влияние регулировки на соседние приборы | Есть (при отсутствии байпаса) | Отсутствует |
| Рекомендуемые устройства | Клапаны с повышенной пропускной способностью (Kvs ≥ 1,6) | Любые регулирующие клапаны |
| Эффективность автоматической регулировки | Ниже из-за зависимости приборов | Высокая |
| Максимальная температура теплоносителя (по СНиП 41-01-2003) | 115 °C | 95 °C |
Способы регулировки батарей отопления: от простого к сложному
Существует несколько способов регулировать батареи отопления с регулятором или без него. Рассмотрим каждый из них подробно, с указанием области применения, достоинств и недостатков.
Шаровой кран: только «открыто» или «закрыто»
Шаровой кран — это запорная, а не регулирующая арматура. Он предназначен для двух положений: полностью открыт или полностью закрыт. Использовать его для промежуточной регулировки, оставляя в полуоткрытом состоянии, крайне нежелательно. Шар внутри крана при частичном открытии подвергается абразивному воздействию теплоносителя, на нём образуются каверны, нарушается герметичность. Со временем такой кран начнёт подтекать.
Тем не менее шаровые краны повсеместно устанавливают на подводках к радиаторам — их роль в другом. Они позволяют полностью перекрыть подачу теплоносителя, чтобы снять радиатор для ремонта, промывки или замены без слива системы. Это элемент обвязки, а не регулировки. Если в вашей квартире на батареях стоят только шаровые краны, для настройки температуры потребуется установка дополнительной арматуры.
Ручной регулировочный (конусный) вентиль
Конусный вентиль — это уже полноценное устройство для ручной регулировки теплоотдачи радиатора. В отличие от шарового крана, он рассчитан на работу в любом промежуточном положении. Внутри корпуса расположен шток с конусом (золотником), который при вращении рукоятки поднимается или опускается, плавно изменяя проходное сечение. Чем меньше проходное сечение, тем меньше теплоносителя поступает в радиатор, тем ниже его температура.
Это простой, надёжный и недорогой способ регулировки. Однако у него есть существенный минус: вся работа выполняется вручную. Если ночью похолодало, а днём распогодилось — вам придётся подходить к каждому радиатору и подкручивать вентиль. Ни о каком автоматическом поддержании температуры речи не идёт. Конусные вентили оптимальны для помещений, где температура меняется редко, или как бюджетное решение на первое время.
Игольчатый вентиль: почему его не стоит ставить на радиатор
Игольчатый вентиль внешне напоминает конусный, но имеет принципиально иную конструкцию затвора — тонкий игольчатый шток, входящий в седло малого диаметра. Из-за этого проходное сечение у такого вентиля значительно меньше, чем у радиаторного регулировочного клапана. Установка игольчатого вентиля на подводке к радиатору сильно снижает пропускную способность контура. В однотрубной системе это особенно критично: несколько последовательно установленных игольчатых вентилей могут привести к тому, что последние радиаторы в цепочке перестанут греться вовсе. Поэтому опытные сантехники не рекомендуют использовать игольчатые вентили для регулировки радиаторов отопления — для этих целей существуют специализированные клапаны.
Термостатический клапан с ручным управлением (преднастройка)
Термостатический клапан — это специализированная регулирующая арматура, предназначенная именно для радиаторов. Конструктивно он представляет собой корпус с седлом и подвижным штоком, на который можно установить как ручную рукоятку, так и термостатическую головку. В базовой комплектации (с пластиковой ручкой) клапан работает как ручной регулятор: пользователь вращением ручки задаёт положение штока и, соответственно, расход теплоносителя через прибор. Главное преимущество перед обычным конусным вентилем — возможность в любой момент установить термоголовку и перейти на автоматическую регулировку без замены клапана.
При выборе клапана важно учитывать тип системы. Клапаны для двухтрубных систем имеют повышенное гидравлическое сопротивление и рассчитаны на значительный перепад давления. Клапаны для однотрубных систем, напротив, обладают увеличенной пропускной способностью. Перепутать их нельзя — это приведёт к некорректной работе. На корпусе клапана всегда указывается стрелка направления потока теплоносителя, и монтаж должен выполняться строго в соответствии с ней.

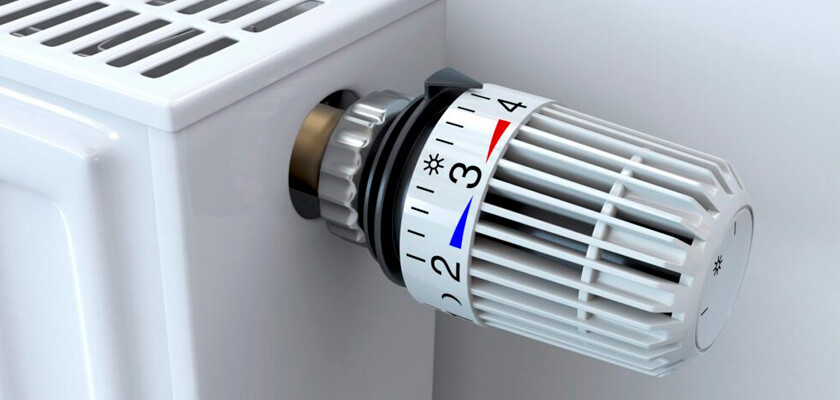

Термостатическая головка (термоголовка): автоматическая регулировка
Термоголовка — это элемент автоматики, который устанавливается на термостатический клапан и управляет его штоком без участия человека. Принцип действия основан на физическом свойстве веществ расширяться при нагреве. Внутри головки расположен сильфон — герметичная камера, заполненная жидкостью, газом или парафиновой смесью. Когда температура воздуха в помещении повышается, наполнитель сильфона расширяется, давит на шток клапана и постепенно перекрывает подачу теплоносителя. При снижении температуры происходит обратный процесс: наполнитель сжимается, пружина возвращает шток, и радиатор начинает нагреваться.
Пользователь задаёт желаемую температуру поворотом градуированной шкалы на головке. Обычно шкала имеет деления от 1 до 5, где каждое деление соответствует определённому температурному диапазону. Точность поддержания температуры у качественных термоголовок составляет ±1 °C. Требования к термостатическим головкам регламентируются европейским стандартом EN 215, который определяет методы испытаний и минимальные требования к точности регулирования.
| Тип наполнителя | Скорость реакции | Точность | Примерная стоимость |
|---|---|---|---|
| Газовый | Высокая (8–10 минут) | Высокая | Выше средней |
| Жидкостный | Средняя (20–25 минут) | Хорошая | Средняя |
| Парафиновый (твердотельный) | Низкая (30–40 минут) | Приемлемая | Ниже средней |
Важный нюанс установки: термоголовка должна располагаться горизонтально, в свободном пространстве, не закрываться шторами, мебелью или декоративными экранами. Если головка окажется в замкнутом пространстве, она будет реагировать на локальный перегрев воздуха вокруг радиатора, а не на реальную температуру в комнате. В стеснённых условиях применяют термоголовки с выносным датчиком — капиллярная трубка длиной до 2 метров позволяет разместить датчик в удобном месте вдали от прибора.
Электронные термостаты
Электронный термостат — это цифровая альтернатива механической термоголовке. Он устанавливается на тот же термостатический клапан, но управление осуществляется встроенным микропроцессором. Температура задаётся с точностью до 0,5 °C, значение отображается на ЖК-дисплее. Главное преимущество электронных моделей — возможность программирования расписания. Например, на время вашего отсутствия температура снижается до 16–17 °C, а к моменту возвращения радиатор выходит на комфортный режим. Такой подход даёт дополнительную экономию тепловой энергии.
Электронные термостаты работают от батареек (обычно двух элементов типа AA) и не требуют подключения к электросети. Срок службы элементов питания — от одного до двух отопительных сезонов. Некоторые модели оснащены функцией защиты от замерзания: при падении температуры ниже 5–8 °C клапан автоматически открывается.
Трёхходовой клапан: для особых случаев
Трёхходовой клапан — это устройство, которое смешивает или распределяет потоки теплоносителя. В контексте регулировки радиаторов он применяется сравнительно редко, в основном в однотрубных системах с вертикальной разводкой. Клапан устанавливается на стыке подводки радиатора и байпаса. Когда термоголовка на клапане фиксирует превышение температуры, поток перенаправляется в байпас, минуя радиатор. При остывании помещения клапан направляет теплоноситель обратно в прибор.
Трёхходовые клапаны чаще находят применение в обвязке котлов, коллекторных узлах и системах тёплых полов. Для порадиаторной регулировки в типовой квартире их установка обычно избыточна и экономически не оправдана.

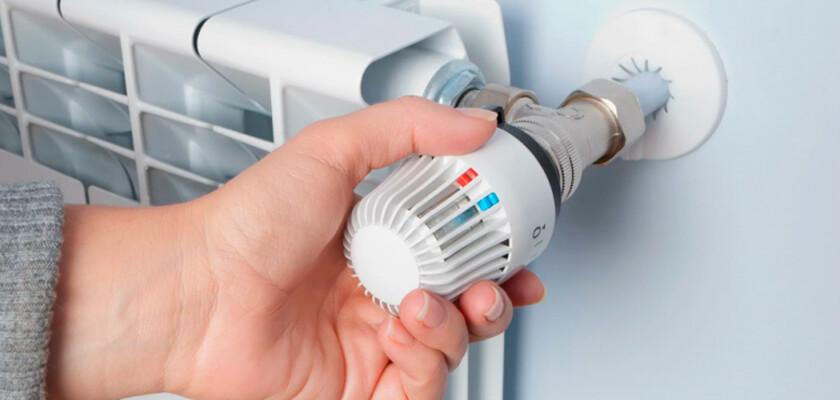

Как регулировать батареи отопления: пошаговая настройка
Рассмотрим, как на практике выполняется регулировка радиаторов отопления после установки термостатического клапана с термоголовкой — наиболее распространённого и рекомендуемого решения.
Перед началом настройки закройте все окна и двери в помещении, чтобы исключить неконтролируемые потери тепла. Убедитесь, что в радиаторе нет воздушных пробок — при необходимости стравите воздух через кран Маевского до появления устойчивой струи теплоносителя. Далее откройте термостатический клапан полностью, повернув головку на максимальное значение (обычно «5»). Дождитесь, пока температура в комнате стабилизируется — это может занять от 30 минут до часа в зависимости от площади помещения и мощности радиатора. Измерьте температуру воздуха комнатным термометром. Затем постепенно уменьшайте значение на термоголовке до тех пор, пока не услышите характерный шум воды — это момент начала закрытия клапана. Зафиксируйте положение и подождите ещё 20–30 минут. Если температура в комнате соответствует желаемой, настройка завершена. Если нет — скорректируйте положение на одно деление в нужную сторону и повторите процедуру.
При настройке нескольких радиаторов в разных комнатах начинайте с помещения, наиболее удалённого от котла или ввода теплоснабжения. Это позволит равномерно распределить теплоноситель по всей системе.
Балансировка системы отопления
Регулировка отдельных радиаторов — это лишь часть задачи. Для эффективной работы всей системы необходима её балансировка. Суть балансировки состоит в том, чтобы каждый отопительный прибор получал ровно столько теплоносителя, сколько ему необходимо для обеспечения расчётной теплоотдачи. Без балансировки ближайшие к котлу или насосу радиаторы забирают на себя основной поток, а дальние получают недостаточно тепла.
Для балансировки используются балансировочные клапаны (вентили), устанавливаемые, как правило, на обратной подводке радиатора. Они позволяют ограничить максимальный расход теплоносителя через конкретный прибор. Настройка выполняется с помощью специального ключа по значениям, определённым гидравлическим расчётом системы. Согласно СП 60.13330.2016, гидравлическая увязка ветвей системы отопления обязательна при проектировании.
Нормы температуры теплоносителя и воздуха в помещениях
При регулировке полезно ориентироваться на нормативные значения. Ниже приведены основные нормы, которые определены действующими стандартами.
| Тип помещения | Оптимальная температура, °C | Допустимая температура, °C |
|---|---|---|
| Жилая комната | 20–22 | 18–24 |
| Жилая комната (угловая) | 20–22 | 20–24 |
| Кухня | 19–21 | 18–26 |
| Ванная, совмещённый санузел | 24–26 | 18–26 |
| Коридор межквартирный | 18–20 | 16–22 |
| Лестничная клетка | 16–18 | 14–20 |
| Тип системы | Максимальная температура теплоносителя |
|---|---|
| Двухтрубная | 95 °C |
| Однотрубная | 115 °C |
| Рекомендуемый рабочий диапазон | 85–90 °C |
Что делать, если радиатор не греет
Иногда проблема заключается не в отсутствии регулировки, а в том, что радиатор работает неэффективно. Прежде чем устанавливать терморегулятор, убедитесь, что батарея способна выдать расчётную мощность. Проверьте наличие воздушных пробок — откройте кран Маевского на верхнем торце радиатора и стравите воздух. Оцените состояние фильтра-грязевика на входе — забитый фильтр резко снижает расход теплоносителя. В старых чугунных радиаторах со временем накапливаются отложения, сужающие внутренние каналы; в этом случае поможет промывка или замена прибора. Обратите внимание на схему подключения: боковое подключение с обратной подачей (когда горячая вода входит снизу, а выходит сверху с той же стороны) снижает теплоотдачу примерно на 20–25%. Если секций радиатора недостаточно для площади помещения, никакая регулировка не компенсирует этот дефицит — потребуется наращивание прибора.
Рекомендации по выбору и монтажу
При выборе регулирующей арматуры для радиаторов ориентируйтесь на тип вашей системы отопления (однотрубная или двухтрубная), материал трубопроводов и доступный бюджет. Для квартир в многоэтажных домах с центральным отоплением оптимальным выбором станет термостатический клапан с механической термоголовкой — он не зависит от электропитания, прост в обслуживании и достаточно точен. Для частных домов с автономным отоплением, где владелец заинтересован в максимальной экономии, целесообразно рассмотреть электронные программируемые термостаты.
Монтаж клапана выполняется на подающей трубе перед радиатором. На обратной подводке устанавливается запорный или балансировочный вентиль. Такая обвязка позволяет при необходимости полностью отключить прибор, снять его для обслуживания, а также выполнить балансировку. Все работы по установке арматуры на стояках центрального отопления должны выполняться специализированной организацией с предварительным согласованием с управляющей компанией.
Правильно выполненная регулировка радиаторов отопления — это залог комфортного микроклимата, отсутствия перетопов и реальная экономия на отоплении. Начните с диагностики системы, определите тип разводки, подберите подходящую арматуру — и настройте каждый радиатор под конкретное помещение. Результат вы почувствуете уже в первый отопительный сезон.
