Рабочее давление в системе отопления: нормы, измерение, регулировка
Давление в системе отопления — один из ключевых параметров, от которого зависит эффективность обогрева, безопасность оборудования и срок службы трубопроводов, радиаторов и котельного оборудования. Знание нормативных значений, умение контролировать и регулировать давление теплоносителя позволяет избежать аварийных ситуаций, протечек и преждевременного выхода из строя элементов отопительного контура. В этой статье подробно разберём, какое давление должно быть в системе отопления, чем оно регламентируется и от чего зависит.
Почему важно знать рабочее давление в системе отопления
Рабочее давление в системе отопления — это избыточное давление теплоносителя, при котором система функционирует в штатном режиме. Если давление ниже нормы, циркуляция теплоносителя нарушается: верхние этажи многоквартирного дома могут остаться без тепла, а радиаторы отопления прогреваются неравномерно. Если давление превышает допустимые значения, возрастает нагрузка на соединения, запорную арматуру и теплообменники — это прямой путь к разрывам труб, протечкам и выходу из строя котельного оборудования.
Контроль давления особенно критичен в закрытых системах отопления, где теплоноситель не контактирует с атмосферой. При нагреве вода расширяется, и без мембранного расширительного бака давление может вырасти до опасных значений. В открытых системах избыточное давление сбрасывается через расширительный бак, установленный в верхней точке контура, однако и там контроль необходим.
Виды давления в отопительных системах
Для правильного понимания процессов в отопительном контуре необходимо различать несколько типов давления:
- Статическое давление — создаётся столбом теплоносителя (воды или антифриза) под действием силы тяжести. Зависит от высоты водяного столба: каждые 10 метров высоты создают примерно 1 атмосферу (0,1 МПа). Именно этот параметр определяет минимальные требования к прочности оборудования в многоэтажных зданиях.
- Динамическое давление — возникает при работе циркуляционного насоса и обусловлено движением теплоносителя по трубопроводам. Зависит от мощности насоса, диаметра и длины труб, количества поворотов и запорной арматуры.
- Рабочее давление — суммарное давление в системе при штатной эксплуатации. Складывается из статического и динамического давления.
- Опрессовочное (испытательное) давление — повышенное давление, которое создаётся при гидравлических испытаниях для проверки герметичности и прочности системы. Как правило, превышает рабочее в 1,25–1,5 раза.
Какое давление должно быть в системе отопления: нормативные значения
Нормативные параметры давления зависят от типа здания, схемы отопления и этажности. Ниже приведены ориентировочные значения для основных случаев.
Давление в системе отопления многоквартирных домов (центральное отопление)
В многоквартирных домах с центральным отоплением рабочее давление теплоносителя значительно выше, чем в частных домах. Это обусловлено необходимостью преодолевать гидравлическое сопротивление протяжённых трубопроводов и подавать теплоноситель на верхние этажи.
| Этажность дома | Рабочее давление в системе отопления, атм (бар) | Опрессовочное давление, атм (бар) |
|---|---|---|
| До 5 этажей | 3–5 | 6–8 |
| 6–9 этажей | 5–7 | 8–10 |
| 10–12 этажей | 7–9 | 10–12 |
| Свыше 12 этажей (высотные здания) | 8–10 и более | 12–15 |
Давление в батареях центрального отопления в квартире напрямую зависит от этажности дома и удалённости от теплового пункта. На нижних этажах давление в радиаторах отопления многоквартирного дома, как правило, выше, чем на верхних, что необходимо учитывать при выборе отопительных приборов.
Рабочее давление в системе отопления частного дома
В автономных системах отопления частных домов давление существенно ниже, чем в многоквартирных зданиях. Типичные значения:
| Тип системы | Рабочее давление, атм (бар) | Рекомендуемый диапазон |
|---|---|---|
| Открытая система отопления (с расширительным баком открытого типа) | 0,5–1,5 | Давление определяется высотой расширительного бака над котлом |
| Закрытая система отопления с мембранным баком | 1,0–2,5 | Оптимальное — 1,5–2,0 атм в холодном состоянии |
| Закрытая система с настенным газовым котлом | 1,0–2,0 | Большинство производителей рекомендуют 1,2–1,5 атм |
| Система с напольным котлом и бойлером | 1,5–2,5 | Зависит от высотности здания и протяжённости контуров |
Какое давление в закрытой системе отопления считается нормальным? Для одно- и двухэтажного частного дома оптимальным является 1,5–2,0 бар в холодном состоянии. При нагреве теплоносителя до рабочей температуры (60–80 °C) давление поднимается на 0,3–0,5 бар за счёт теплового расширения воды. Если давление при нагреве поднимается значительно выше — это сигнал о неисправности расширительного бака или его недостаточном объёме.
Нормативная база: ГОСТы, СНиПы и СП
Параметры давления в системах отопления регламентируются рядом нормативных документов. Знание этих стандартов необходимо проектировщикам, монтажникам и эксплуатирующим организациям.
| Нормативный документ | Что регулирует |
|---|---|
| СП 60.13330.2020 (актуализированная редакция СНиП 41-01-2003) | Отопление, вентиляция и кондиционирование воздуха. Устанавливает общие требования к проектированию систем отопления, в том числе допустимые параметры давления и температуры теплоносителя. |
| СП 89.13330.2016 (актуализированная редакция СНиП II-35-76) | Котельные установки. Определяет требования к давлению в котельном оборудовании и тепловых сетях. |
| СП 124.13330.2012 (актуализированная редакция СНиП 41-02-2003) | Тепловые сети. Устанавливает нормы давления в наружных трубопроводах тепловых сетей, подающем и обратном трубопроводе. |
| ГОСТ 31311-2022 (ранее ГОСТ 31311-2005) | Приборы отопительные. Устанавливает требования к рабочему и испытательному давлению для радиаторов и конвекторов отопления. |
| ГОСТ 30494-2011 | Здания жилые и общественные. Параметры микроклимата в помещениях — косвенно связан с параметрами работы отопительных систем. |
| СП 73.13330.2016 (актуализированная редакция СНиП 3.05.01-85) | Внутренние санитарно-технические системы зданий. Регламентирует правила монтажа и испытания внутренних систем отопления, включая гидравлическую опрессовку. |
| Правила технической эксплуатации тепловых энергоустановок (утв. Приказом Минэнерго РФ № 115) | Порядок эксплуатации и контроля параметров тепловых сетей и внутренних систем отопления. |
Согласно ГОСТ 31311-2022, рабочее давление для различных типов отопительных приборов должно соответствовать следующим требованиям:
| Тип радиатора | Рабочее давление, атм | Опрессовочное давление, атм | Применяемость |
|---|---|---|---|
| Чугунные секционные | 6–9 | 12–15 | Многоквартирные дома до 9 этажей, частные дома |
| Стальные панельные | 6–10 | 13–15 | Частные дома, малоэтажные здания |
| Алюминиевые секционные | 10–20 | 15–30 | Частные дома (с осторожностью в многоквартирных) |
| Биметаллические секционные | 20–35 | 30–50 | Многоквартирные дома любой этажности, высотные здания |
| Стальные трубчатые | 10–15 | 15–22 | Частные дома, общественные здания |
От чего зависит давление в системе отопления
Рабочее давление в отопительном контуре определяется совокупностью факторов, которые необходимо учитывать как на этапе проектирования, так и при эксплуатации.
Этажность и высота здания
Чем выше здание, тем большее статическое давление создаёт столб теплоносителя. Для многоэтажных домов это основной фактор, определяющий минимальное рабочее давление. Каждый этаж высотой 3 метра добавляет приблизительно 0,3 атм к статическому давлению. Именно поэтому давление в батареях отопления многоквартирного дома значительно выше, чем в частном секторе.
Тип системы: открытая или закрытая
В открытой системе отопления давление ограничено высотой расширительного бака и редко превышает 1,5 атм. В закрытой системе отопления давление поддерживается мембранным расширительным баком и может регулироваться в широком диапазоне. Рабочее давление в системе отопления закрытого типа для частного дома обычно составляет 1,5–2,5 атм.
Температура теплоносителя и температурный напор
При нагреве вода расширяется: повышение температуры с 20 °C до 80 °C увеличивает объём воды приблизительно на 2,5–3 %. В закрытой системе это приводит к росту давления. Температурный напор радиатора отопления (разница между средней температурой теплоносителя в радиаторе и температурой воздуха в помещении) косвенно влияет на режим работы системы: при высоком температурном напоре теплоотдача выше, но и температурное расширение теплоносителя больше, что повышает давление.
Работа циркуляционного насоса
Циркуляционный насос создаёт динамическое давление, обеспечивающее движение теплоносителя. Мощность насоса влияет на перепад давления между подающим и обратным трубопроводом. Неправильно подобранный насос может как занижать, так и завышать давление в отдельных участках контура.
Объём и давление в расширительном баке
Мембранный расширительный бак компенсирует тепловое расширение теплоносителя. Давление воздушной камеры бака должно быть на 0,2–0,3 атм ниже давления в системе в холодном состоянии. Недостаточный объём бака или неправильное давление в нём — одна из самых частых причин скачков давления.
Состояние трубопроводов и арматуры
Засорение фильтров, зарастание труб накипью и отложениями, неисправность запорной и регулирующей арматуры увеличивают гидравлическое сопротивление и могут приводить к локальному повышению давления. Воздушные пробки в радиаторах и трубопроводах также нарушают нормальную циркуляцию и показания давления.
Как измерять давление в системе отопления

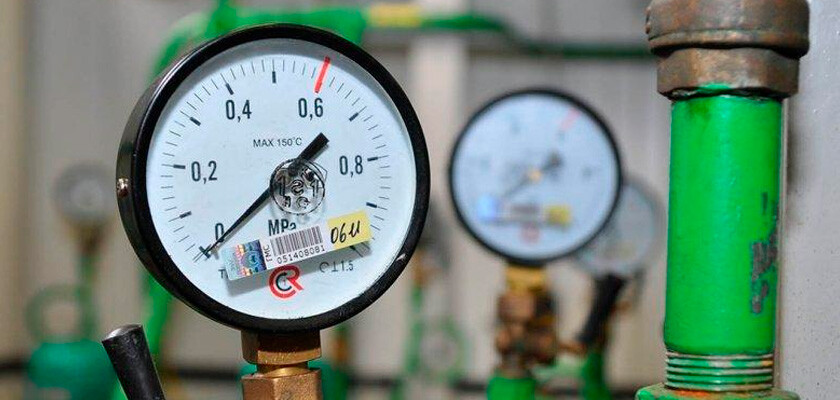

Для контроля давления в отопительном контуре используются манометры — приборы, показывающие избыточное давление теплоносителя относительно атмосферного.
Типы манометров
- Механические (пружинные) манометры — наиболее распространённые. Устанавливаются на котлах, коллекторах, в тепловых пунктах. Класс точности — обычно 1,5 или 2,5. Шкала должна выбираться так, чтобы рабочее давление находилось в средней трети шкалы.
- Электронные (цифровые) манометры — обеспечивают более высокую точность, часто встроены в современные настенные газовые и электрические котлы.
- Термоманометры — комбинированные приборы, отображающие одновременно давление и температуру теплоносителя. Удобны для оперативного контроля параметров.
Точки установки манометров
Согласно нормативным требованиям, манометры устанавливаются:
- На подающем и обратном трубопроводе котла (до и после котла).
- На входе и выходе циркуляционного насоса.
- В тепловом пункте (ИТП/ЦТП) — на подающем и обратном трубопроводе от тепловой сети.
- На распределительных коллекторах.
- В нижней точке системы (для контроля статического давления).
- Перед предохранительным клапаном.
Как проверить давление в частном доме
В большинстве современных котлов (газовых, электрических) встроен штатный манометр или электронный датчик давления, показания которого выводятся на дисплей. Для контроля достаточно сверить текущие показания с рекомендуемым диапазоном, указанным в паспорте котла. Если штатного манометра нет, его необходимо установить на подающем трубопроводе вблизи котла через трёхходовой кран.
Причины падения и роста давления
Давление падает
- Утечка теплоносителя через соединения, краны, повреждённые трубы или радиаторы.
- Выход воздуха через автоматические воздухоотводчики (нормальный процесс при первичном заполнении).
- Снижение давления воздушной камеры расширительного бака (прокол мембраны, стравливание воздуха через ниппель).
- Остывание теплоносителя — незначительное падение давления при снижении температуры является нормой.
- Неисправность подпиточного клапана.
Давление растёт
- Неисправность или недостаточный объём расширительного бака.
- Слишком высокое давление в воздушной камере бака (воздух перекачан).
- Заклинивание запорной арматуры или засорение фильтров.
- Постоянная подпитка системы при неисправном обратном клапане на подпиточной линии.
- Воздушные пробки, препятствующие нормальной циркуляции.
Гидравлическая опрессовка: проверка системы давлением
Гидравлическая опрессовка — обязательная процедура, выполняемая перед вводом системы в эксплуатацию, после ремонтных работ и ежегодно перед началом отопительного сезона. Суть процедуры — создание в системе испытательного давления, превышающего рабочее, и выдержка в течение определённого времени.
Согласно СП 73.13330.2016, испытательное давление для систем водяного отопления принимается равным 1,5 рабочего, но не менее 0,6 МПа (6 атм). Система считается выдержавшей испытание, если в течение 30 минут падение давления не превышает 0,02 МПа (0,2 атм) и не обнаружено течей.
| Параметр опрессовки | Значение |
|---|---|
| Испытательное давление | 1,5 × рабочее давление (но не менее 0,6 МПа) |
| Продолжительность выдержки | Не менее 30 минут (для тепловых пунктов — не менее 10 минут) |
| Допустимое падение давления | Не более 0,02 МПа (0,2 атм) |
| Температура воды при испытании | Не выше 45 °C |
Рекомендации по поддержанию нормального давления
Для частных домов с закрытой системой отопления
- Регулярно проверяйте показания манометра — как минимум раз в неделю в отопительный сезон.
- Контролируйте давление воздуха в расширительном баке — проверяйте ежегодно перед началом сезона с помощью автомобильного манометра через ниппель бака (при пустой системе).
- Своевременно стравливайте воздух из радиаторов через краны Маевского.
- Следите за исправностью предохранительного клапана — он должен быть настроен на давление, не превышающее максимально допустимое для самого «слабого» элемента системы.
- Не допускайте чрезмерной подпитки системы — избыточный объём теплоносителя при нагреве приведёт к росту давления.
- Используйте качественный теплоноситель — неподходящий антифриз может привести к коррозии и разрушению уплотнений.
Для квартир в многоквартирных домах
Жильцы многоквартирных домов с центральным отоплением не могут самостоятельно регулировать давление — за это отвечает управляющая компания или теплоснабжающая организация. Однако полезно знать нормативные значения, чтобы контролировать качество услуги. При обнаружении плохого прогрева радиаторов, стуков в трубах или протечек следует обращаться в обслуживающую организацию. Также при выборе новых радиаторов для замены необходимо учитывать рабочее давление в системе отопления конкретного дома — для зданий выше 9 этажей рекомендуются биметаллические радиаторы с рабочим давлением от 20 атм.
Единицы измерения давления: перевод величин
В документации и на приборах давление может указываться в разных единицах. Для удобства приведена таблица соответствия:
| Единица | 1 атм (физ.) | 1 бар | 1 МПа | 1 кгс/см² |
|---|---|---|---|---|
| атм (физ.) | 1 | 0,9869 | 9,8692 | 0,9678 |
| бар | 1,0133 | 1 | 10 | 0,9807 |
| МПа | 0,10133 | 0,1 | 1 | 0,0981 |
| кгс/см² | 1,0332 | 1,0197 | 10,197 | 1 |
На практике для систем отопления 1 бар ≈ 1 атм ≈ 1 кгс/см² ≈ 0,1 МПа — разница между этими величинами незначительна и в повседневной эксплуатации ими можно пренебречь.
Оборудование для контроля и регулировки давления в системе отопления
Безаварийная работа отопительного контура невозможна без комплекса приборов и устройств, которые измеряют, поддерживают и ограничивают давление теплоносителя. Рассмотрим основные категории оборудования, применяемого в бытовых и промышленных системах.
Измерительные приборы
Основной инструмент контроля — манометр. В зависимости от задач и масштаба системы применяются различные типы:
- Механические (пружинные) манометры с трубкой Бурдона — самые распространённые. Устанавливаются на котлах, коллекторах и в тепловых пунктах. Класс точности — 1,5 или 2,5.
- Электроконтактные манометры (ЭКМ) — помимо измерения замыкают контакты при достижении заданных пороговых значений, что позволяет автоматически включать сигнализацию или отключать оборудование.
- Цифровые датчики давления (преобразователи давления) — передают показания на контроллер котла или систему диспетчеризации, обеспечивая удалённый мониторинг.
- Термоманометры — совмещают функции манометра и термометра в одном корпусе. Удобны для бытовых котлов, где важно одновременно отслеживать давление и температуру теплоносителя.
Предохранительная арматура
Предохранительный (сбросной) клапан — обязательный элемент любой закрытой системы отопления. При превышении заданного давления клапан автоматически открывается и сбрасывает часть теплоносителя, предотвращая разрушение трубопроводов, радиаторов и котельного оборудования. Клапан настраивается на давление, не превышающее максимально допустимое для самого уязвимого компонента контура.
Оборудование для поддержания давления
- Мембранный расширительный бак — компенсирует тепловое расширение теплоносителя при нагреве, стабилизируя давление в закрытой системе. Давление воздушной камеры бака должно быть на 0,2–0,3 атм ниже давления в системе в холодном состоянии.
- Автоматический подпиточный клапан (редуктор подпитки) — поддерживает минимальное давление, добавляя воду из водопровода при падении ниже заданного порога.
- Регуляторы давления «до себя» и «после себя» — применяются в крупных системах (тепловые пункты, котельные) для автоматического поддержания заданного давления на участке трубопровода.
Группа безопасности котла
Группа безопасности — компактный узел, объединяющий на одном коллекторе манометр, автоматический воздухоотводчик и предохранительный клапан. Устанавливается на подающем трубопроводе непосредственно у котла и является стандартным решением для бытовых систем отопления закрытого типа. Наличие группы безопасности обеспечивает одновременно измерение давления, удаление воздуха из теплоносителя и аварийный сброс давления.
Оборудование для гидравлической опрессовки
Для проведения гидравлических испытаний (опрессовки) используются специальные насосы, нагнетающие давление в заполненную систему до испытательных значений:
- Ручные опрессовочные насосы — применяются для небольших систем в частных домах. Компактны, не требуют электропитания, подходят для давления до 30–60 атм.
- Электрические опрессовочные насосы — используются на крупных объектах: в многоквартирных домах, котельных, промышленных системах. Обеспечивают быстрое нагнетание давления и стабильную выдержку в течение регламентированного времени.
После нагнетания давления по манометру контролируется его падение: если в течение 30 минут давление снизилось не более чем на 0,2 атм и не обнаружено течей — система считается герметичной.
Итоги
Рабочее давление в системе отопления — параметр, который необходимо контролировать вне зависимости от типа здания и вида отопительной системы. Для частного дома с закрытой системой нормой считается 1,5–2,0 атм в холодном состоянии. В многоквартирных домах с центральным отоплением давление в батареях составляет от 3 до 10 атм и более в зависимости от этажности. Все параметры регламентируются сводами правил (СП 60.13330, СП 73.13330, СП 124.13330), ГОСТами на отопительные приборы (ГОСТ 31311) и правилами эксплуатации тепловых энергоустановок. Регулярный контроль манометров, своевременное обслуживание расширительного бака и проведение ежегодной опрессовки — залог безаварийной и эффективной работы системы отопления на протяжении всего отопительного сезона.
