Как соединить полипропиленовые трубы с трубопроводом другого типа
При ремонте или модернизации инженерных систем в квартирах, частных домах и на производственных объектах часто возникает задача стыковки полипропиленовых труб с трубопроводами из других материалов — стали, чугуна, меди, полиэтилена низкого давления (ПНД) или металлопластика. Прямое соединение разнородных материалов невозможно: у них различаются температура плавления, коэффициент линейного расширения, способ монтажа и механические свойства. Для перехода между системами используют специальные переходные фитинги — комбинированные муфты, американки, фланцевые соединения и компрессионные элементы.
В этой статье разберём, в каких ситуациях возникает необходимость перехода, какие типы соединительных элементов существуют, как их правильно подобрать и смонтировать, а также какие ошибки чаще всего допускают при работе с разнородными трубопроводами.
Когда возникает необходимость перехода между трубопроводами из разных материалов
Потребность в стыковке полипропилена с другими материалами появляется в нескольких типичных ситуациях. Первая и самая распространённая — частичная замена старого трубопровода. В многоквартирных домах советской постройки стояки водоснабжения и отопления выполнены из стальных или чугунных труб. При замене радиаторов отопления, полотенцесушителя или участка водопровода внутри квартиры новые полипропиленовые трубы нужно присоединить к существующим металлическим стоякам. Полная замена стояка зачастую невозможна без согласования с управляющей компанией и соседями.
Вторая ситуация — ввод наружного водопровода в здание. Наружные сети водоснабжения и канализации в частном доме чаще всего прокладывают из ПНД-труб (полиэтилен низкого давления марок PE-80 или PE-100), поскольку этот материал устойчив к низким температурам, не подвержен коррозии и допускает укладку в грунт без дополнительной защиты. Внутренняя разводка при этом выполняется из полипропилена (PP-R). На границе «улица — дом», как правило в месте прохода через фундамент или цоколь, необходим переход с ПНД на полипропилен.
Третья ситуация — подключение к централизованным сетям. На выводе из магистрального водопровода часто стоит металлическая запорная арматура (задвижка, вентиль), к которой нужно присоединить полимерный трубопровод. Аналогичная задача возникает при подключении к коллектору отопления с латунными или стальными выходами.
Четвёртая ситуация — аварийный ремонт. При прорыве стального участка трубопровода его иногда проще заменить полипропиленовой вставкой, чем искать подходящий металлический патрубок и сварщика.

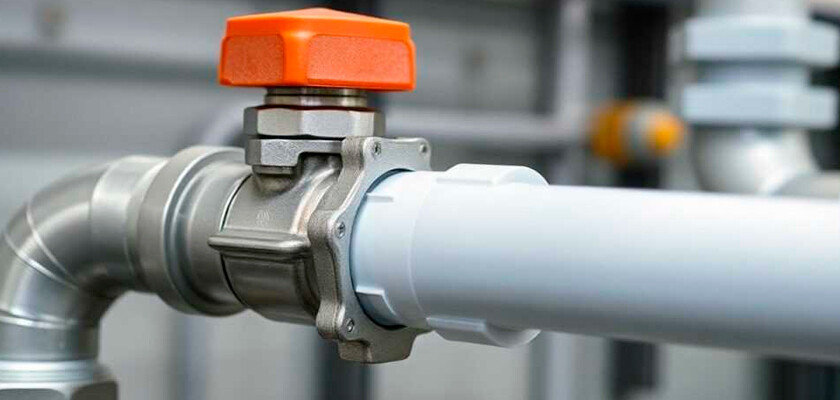

Соединение полипропиленовых труб с металлическими трубами
Стыковка полипропилена со сталью, чугуном или медью — наиболее частый вид перехода между разнородными материалами. Существует три основных способа выполнить такое соединение: резьбовой (через комбинированные фитинги), фланцевый и с помощью обжимной муфты (муфты Гебо).

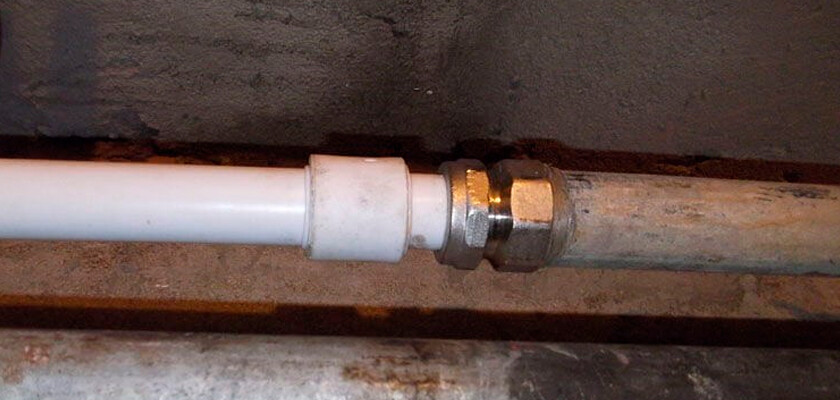

Резьбовое соединение через комбинированные фитинги
Это самый распространённый и надёжный метод для труб бытового диаметра (до 40 мм). Комбинированный фитинг представляет собой деталь, одна сторона которой — гладкий полипропиленовый раструб для пайки (диффузионной сварки), а другая — металлическая вставка с нарезанной резьбой (внутренней или наружной). Вставка изготавливается из латуни или никелированной латуни и впрессовывается в полипропиленовый корпус на заводе.
Принцип монтажа следующий: металлическая сторона фитинга накручивается на резьбу стальной трубы (или стальная труба вкручивается в фитинг — в зависимости от типа резьбы), а к полипропиленовой стороне приваривается PP-R труба при помощи паяльника (сварочного аппарата для полипропилена). Для герметизации резьбового соединения используют уплотнительные материалы — ФУМ-ленту или сантехническую нить. Использование льна для полипропиленовых фитингов не рекомендуется рядом производителей, поскольку лён при намокании набухает и может повредить пластиковый корпус.
Обязательное условие для этого способа — наличие резьбы на металлической трубе. Если резьба отсутствует, её нарезают непосредственно на месте при помощи трубного клуппа или плашки.
Как нарезать резьбу на металлической трубе для перехода на полипропилен
Нарезка резьбы выполняется на стальных трубах. Важно понимать, что на самой полипропиленовой трубе резьбу не нарезают — полипропилен слишком мягкий материал, и механическая резьба на нём не выдержит давления системы. Задача «сделать резьбу» при работе с полипропиленом всегда сводится к подготовке металлического конца трубопровода.
Порядок работ при нарезке резьбы на стальной трубе: торец трубы выравнивают болгаркой строго перпендикулярно оси, снимают наружную фаску напильником для облегчения захода резцов, смазывают обрабатываемый участок машинным маслом или специальной смазкой, устанавливают клупп на трубу и начинают вращение. Ручной клупп с трещоткой подходит для диаметров 1/2" и 3/4", для больших диаметров целесообразно использовать электрический резьбонарезной инструмент. Клуппы нарезают преимущественно коническую трубную резьбу стандарта BSPT, которая обеспечивает самоуплотнение при затяжке.
Длина нарезаемой резьбы определяется диаметром трубы и ограничена конструкцией клуппа — нарезка прекращается, когда край трубы выходит из-за последнего резца. После завершения нарезки стружку удаляют, резьбу протирают и проверяют контрольным навинчиванием фитинга.
Фланцевое соединение
Фланцевый способ применяют для труб большого диаметра (от 40 мм и выше), а также в тех случаях, когда необходимо обеспечить разборное соединение на трубопроводах с высоким давлением. Фланец — это плоский диск с отверстиями по периметру для болтов и центральным отверстием под трубу. На каждый конец стыкуемых труб устанавливается свой фланец: на стальную трубу фланец приваривается электросваркой или накручивается на резьбу, на полипропиленовую — крепится через специальную втулку под фланец, которая припаивается к трубе.
Между фланцами размещают уплотнительную прокладку (паронитовую или резиновую), после чего стягивают болтами. Затяжку выполняют равномерно, крест-накрест, контролируя, чтобы прокладка не выступала за пределы фланцев более чем на 10 мм. Фланцевое соединение удобно тем, что позволяет многократно разбирать и собирать узел для обслуживания или замены участков.
Муфта Гебо (обжимная муфта)
Муфта Гебо используется в ситуациях, когда на металлической трубе невозможно нарезать резьбу — например, труба расположена вплотную к стене, или её состояние не позволяет выполнить резьбонарезные работы. Конструкция муфты включает корпус, обжимное и прижимное кольца, а также резиновый уплотнитель. Муфта надевается на гладкий торец стальной трубы и затягивается — герметичность обеспечивает резиновое кольцо, прижимаемое к наружной поверхности трубы.
С другой стороны муфта Гебо может иметь резьбовой выход, на который накручивается комбинированный полипропиленовый фитинг. Следует учитывать, что многие специалисты рассматривают муфту Гебо как временное решение: срок службы резинового уплотнителя ограничен, и со временем соединение может начать подтекать. Для ответственных участков (скрытая прокладка, системы отопления) предпочтительнее резьбовой или фланцевый переход.
Как соединить ПНД-трубу с полипропиленовой
Полиэтилен низкого давления (ПНД) и полипропилен (PP-R) — оба относятся к группе полимеров, однако имеют разную молекулярную структуру, температуру плавления и степень адгезии. Прямая сварка ПНД с полипропиленом не обеспечивает надёжного соединения: стык получается хрупким, склонным к растрескиванию под давлением. Поэтому для перехода между этими материалами всегда используют промежуточные фитинги с резьбовым соединением или фланцы.
Способ 1. Через комбинированные муфты с резьбой
Это наиболее распространённый метод для труб бытового диаметра (20–32 мм). На ПНД-трубу устанавливается компрессионный фитинг с наружной или внутренней резьбой — он обжимает трубу цанговым зажимом и не требует сварочного оборудования. На полипропиленовую трубу припаивается комбинированная муфта с ответной резьбой. Затем обе резьбовые части соединяются между собой через ФУМ-ленту или уплотнительную нить.
Порядок монтажа: на ПНД-трубе разбирают компрессионный фитинг, надевают на трубу накидную гайку и цанговое кольцо, вставляют трубу в корпус фитинга до упора, затягивают гайку. На полипропиленовой стороне припаивают комбинированную муфту при помощи сварочного аппарата. После остывания пайки наворачивают одну часть на другую с уплотнением резьбы.
Способ 2. Через латунные обжимные фитинги
Латунные обжимные фитинги для ПНД-труб отличаются от пластиковых компрессионных более высокой надёжностью и долговечностью. Конструкция включает латунный корпус с цангой, стальное обжимное кольцо с рёбрами и резиновый уплотнитель. Для дополнительной надёжности внутрь ПНД-трубы перед монтажом рекомендуется установить латунную втулку (вкладыш), которая препятствует деформации трубы при обжиме. Такие фитинги рассчитаны на давление до 25 атмосфер, а срок их службы достигает 50 лет. С одной стороны латунный фитинг обжимает ПНД-трубу, с другой — имеет резьбу для соединения с комбинированным полипропиленовым фитингом.
Способ 3. Неразъёмный переход ПЭ/латунь с электросварной муфтой
Для ответственных подземных трубопроводов используют заводской переходник «полиэтилен — латунная резьба». Это изделие, в котором латунная втулка с резьбой впаяна в полиэтиленовый корпус на производстве. Переходник вваривается в ПНД-трубопровод при помощи электросварной муфты — специальной детали со встроенной нагревательной спиралью, которая подключается к сварочному аппарату и создаёт монолитное соединение. К резьбовому выходу затем подключается полипропиленовый комбинированный фитинг.
Способ 4. Фланцевое соединение
Для труб диаметром от 40 мм и выше целесообразно применять фланцевое соединение. На каждую трубу (ПНД и полипропиленовую) устанавливаются фланцевые втулки из соответствующего материала — они привариваются к трубам, после чего на них надевают свободные фланцы и стягивают болтами через уплотнительную прокладку. Этот метод обеспечивает высокую надёжность и позволяет при необходимости разобрать соединение.
Какие фитинги бывают для полипропиленовых труб: классификация переходных элементов
Для перехода с полипропилена на другие материалы используется несколько типов фитингов, различающихся конструкцией и областью применения.
Комбинированная муфта (неразборная)
Цилиндрический фитинг, с одной стороны которого расположен полипропиленовый раструб для пайки, а с другой — металлическая вставка с наружной или внутренней резьбой. Это самый простой и дешёвый переходник. Применяется для прямых участков, где не предполагается регулярная разборка. Выпускается в диаметрах от 20 до 63 мм с резьбой от 1/2" до 2".
Комбинированная разъёмная муфта (американка)
Отличается от неразборной муфты наличием накидной гайки, позволяющей многократно собирать и разбирать соединение без разрушения пайки. Американка состоит из двух частей: полипропиленовой (припаивается к трубе) и металлической (с накидной гайкой и резьбой). Между частями устанавливается уплотнительное кольцо. Американки незаменимы в местах подключения оборудования — счётчиков воды, фильтров, насосов, радиаторов отопления, — где требуется возможность демонтажа без резки трубопровода.
Комбинированный тройник и угольник
По принципу действия аналогичны комбинированным муфтам, но имеют Т-образную или угловую конфигурацию. Позволяют одновременно выполнить переход на другой материал и изменить направление трубопровода или создать ответвление. Тройники с резьбовым выходом часто используют для подключения смесителей, бойлеров, стиральных и посудомоечных машин.
Компрессионные фитинги для ПНД
Предназначены для соединения ПНД-труб без сварки. Состоят из корпуса, цанги (зажимного кольца), прижимной гайки и резинового уплотнителя. Выпускаются в пластиковом и латунном исполнении. Пластиковые компрессионные фитинги рассчитаны на давление до 10–16 атмосфер (PN10, PN16). Для перехода на полипропилен используются модели с резьбовым выходом.
Фланцы и фланцевые втулки
Применяются для соединения труб большого диаметра (от 40 мм). Фланцевая втулка припаивается к полипропиленовой трубе, после чего на неё надевается свободный металлический фланец. Аналогичная втулка устанавливается на ответную трубу (ПНД, стальную). Фланцы стягиваются болтами через прокладку.
Штуцеры и ниппели
Вспомогательные фитинги для подключения гибких подводок, шлангов, измерительных приборов (манометров). Штуцер имеет полипропиленовый раструб с одной стороны и ёлочку (зубчатый патрубок) для надевания шланга — с другой.
Как подобрать фитинг для перехода с пластиковой трубы на металлическую
При выборе переходного фитинга необходимо учитывать несколько параметров, от которых зависит надёжность и долговечность соединения.
Диаметр
Наружный диаметр полипропиленовой трубы и условный проход (DN) металлической трубы должны соответствовать размерам фитинга. Стандартные бытовые диаметры полипропиленовых труб — 20, 25, 32 и 40 мм. Соответствие резьбовой части: для PP 20 мм обычно используется резьба 1/2", для PP 25 мм — 3/4", для PP 32 мм — 1".
Тип резьбы: наружная или внутренняя
Если на металлической трубе нарезана наружная резьба, фитинг должен иметь внутреннюю резьбу (обозначается ВР), и наоборот. Перед покупкой нужно осмотреть существующий трубопровод и определить тип имеющейся резьбы.
Рабочее давление (PN)
Фитинг должен быть рассчитан на давление не ниже рабочего давления системы. Для бытового водоснабжения это обычно 6–10 атмосфер, для систем отопления — до 10 атмосфер. Наиболее универсальны фитинги с маркировкой PN25 — они подходят для любых бытовых систем.
Температурный режим
Для систем холодного водоснабжения подходят фитинги из неармированного полипропилена (PP-R). Для горячего водоснабжения и отопления (температура до +95 °C) рекомендуется использовать фитинги, совместимые с армированными трубами PN20 или PN25.
Разборность соединения
Если узел расположен в месте, где может потребоваться обслуживание или замена оборудования (подключение счётчика, фильтра, радиатора), следует выбирать разъёмные фитинги — американки. Для прямых участков трубопровода, уходящих в стену или стяжку, достаточно неразборной комбинированной муфты.
Отличия переходных соединений для различных инженерных систем
Холодное водоснабжение (ХВС)
Наименее требовательная система с точки зрения выбора фитингов. Температура среды не превышает +20 °C, давление в бытовых сетях — 4–6 атмосфер. Допустимо использовать компрессионные фитинги для ПНД, комбинированные муфты любого класса давления. Уплотнение резьбы — ФУМ-лентой или уплотнительной нитью.
Горячее водоснабжение (ГВС)
Температура до +75 °C, давление до 6–10 атмосфер. Рекомендуется использовать фитинги из полипропилена марки PP-R с маркировкой PN20 или PN25. Комбинированные муфты должны иметь латунную (не алюминиевую) вставку. При переходе на стальную трубу с нарезкой резьбы уплотнение можно выполнять как ФУМ-лентой, так и сантехнической нитью.
Отопление
Самые жёсткие требования: температура теплоносителя может достигать +95 °C, давление в централизованных системах — до 10 атмосфер, при опрессовке — до 16 атмосфер. Для перехода с металлического стояка на полипропилен используют комбинированные американки или фланцевые соединения. Трубы применяются армированные (стекловолокном или алюминием) класса PN25. Предпочтительны разъёмные фитинги, обеспечивающие возможность замены радиаторов и обслуживания без демонтажа всей разводки.
Канализация
Канализационные трубопроводы работают при атмосферном давлении (безнапорные системы). Переход с чугунной или стальной канализации на полипропиленовую обычно выполняется при помощи резиновых переходных манжет, которые вставляются в раструб чугунной трубы, а в них — полипропиленовая канализационная труба. Герметик на основе силикона дополнительно фиксирует манжету. Комбинированные фитинги с резьбой в канализации, как правило, не используются.
Наружный водопровод (ПНД → полипропилен)
Переход обычно выполняется в точке ввода в здание. ПНД-трубы для наружных сетей имеют диаметры 25, 32 или 40 мм (для частных домов). Для надёжного перехода рекомендуется использовать латунные обжимные фитинги с резьбой на стороне ПНД и комбинированную полипропиленовую муфту на стороне внутренней разводки. Пластиковые компрессионные фитинги на ответственных вводах применять нежелательно из-за ограниченного ресурса резиновых уплотнителей.
Таблица соответствия диаметров полипропиленовых и металлических труб
| Наружный диаметр PP-R трубы, мм | Условный проход (DN) стальной трубы | Резьба на комбинированном фитинге, дюймы | Наружный диаметр ПНД-трубы, мм |
|---|---|---|---|
| 20 | DN 15 | 1/2" | 20–25 |
| 25 | DN 20 | 3/4" | 25–32 |
| 32 | DN 25 | 1" | 32 |
| 40 | DN 32 | 1 1/4" | 40 |
| 50 | DN 40 | 1 1/2" | 50 |
| 63 | DN 50 | 2" | 63 |
Инструменты и расходные материалы для перехода между трубопроводами
Для выполнения перехода с полипропилена на другой материал потребуется определённый набор инструментов и расходников. Сварочный аппарат (паяльник) для полипропиленовых труб с насадками соответствующего диаметра необходим для пайки комбинированных фитингов. Температура нагрева — 250–270 °C в зависимости от рекомендаций производителя. Труборез или ножницы для ровного отрезания полипропиленовой трубы под прямым углом. Для ПНД-труб подойдёт роликовый труборез или ножовка.
Трубный клупп с трещоткой или плашка — для нарезки резьбы на стальных трубах, если резьба отсутствует. Разводной ключ или газовый ключ — для затяжки резьбовых соединений. Уплотнительные материалы: ФУМ-лента (фторопластовый уплотнительный материал), сантехническая уплотнительная нить или анаэробный герметик. Для канализационных переходов — силиконовый герметик и резиновые манжеты. Для фланцевых соединений — уплотнительные прокладки (паронит для систем отопления, резина для холодного водоснабжения) и крепёжные болты с гайками.

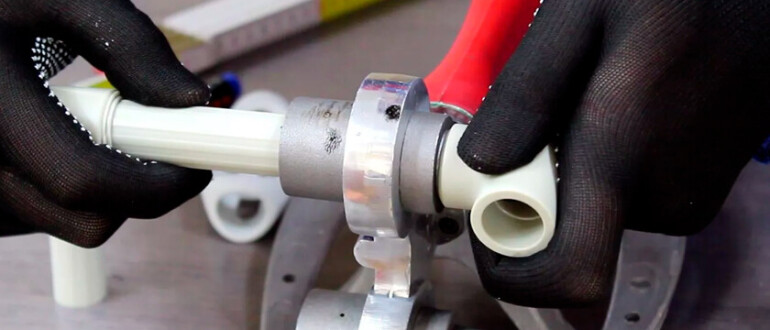

Технология пайки полипропилена: ключевые параметры
Качество перехода на другой материал во многом зависит от правильно выполненной пайки полипропиленовой стороны соединения. Сварочный аппарат разогревается до рабочей температуры (260 °C ± 10 °C). На одну сторону насадки (дорн) надевается фитинг, на другую (гильзу) — труба. Время нагрева зависит от диаметра и регламентировано нормативными документами.
| Наружный диаметр трубы, мм | Глубина сварки (метка на трубе), мм | Время нагрева, с | Время соединения (фиксации), с | Время полного охлаждения, мин |
|---|---|---|---|---|
| 20 | 14 | 5 | 4 | 2 |
| 25 | 15 | 7 | 4 | 2 |
| 32 | 16 | 8 | 6 | 4 |
| 40 | 18 | 12 | 6 | 4 |
После снятия деталей с насадки их соединяют плавным прямолинейным движением без вращения. Отклонение осей трубы и фитинга в месте стыка не должно превышать 5°. Детали фиксируют неподвижно в течение указанного времени. Нагрузка на соединение допускается только после полного охлаждения.
Распространённые ошибки при соединении разнородных трубопроводов
Ряд типичных ошибок приводит к протечкам и необходимости переделки узлов перехода. Первая — недостаточное уплотнение резьбового соединения. ФУМ-лента наматывается в направлении закручивания резьбы (по часовой стрелке, если смотреть на торец), в 5–8 слоёв для фитингов диаметром 1/2"–3/4". Малое количество витков не обеспечит герметичность, избыточное — затруднит закручивание и может повредить фитинг.
Вторая ошибка — перегрев полипропилена при пайке. Передержка трубы или фитинга на паяльнике приводит к сужению внутреннего прохода оплавленным материалом, что снижает пропускную способность и создаёт дополнительное гидравлическое сопротивление.
Третья ошибка — попытка прямой сварки ПНД с полипропиленом. Как отмечалось выше, эти материалы имеют разную температуру плавления и структуру. Такое соединение не выдерживает эксплуатационных нагрузок и со временем даёт течь.
Четвёртая — использование неподходящего уплотнителя. Сантехнический лён с пастой допустим на металлических резьбах, но может повредить пластиковую резьбу фитинга при набухании. Для комбинированных фитингов с пластиковым корпусом предпочтительнее ФУМ-лента или уплотнительная нить.
Пятая — неровный срез трубы. Если торец стальной трубы не перпендикулярен оси, резьба будет нарезана с перекосом, а фитинг не обеспечит герметичность. Торец ПНД или полипропиленовой трубы, срезанный под углом, не позволит выполнить равномерную пайку или обжим.
Краткий порядок действий при типовых переходах
Переход со стального стояка отопления на полипропилен (замена радиатора)
Перекрыть подачу теплоносителя и слить воду из участка. Отрезать стальную трубу болгаркой, выровнять торец. Нарезать наружную резьбу клуппом. Намотать ФУМ-ленту, накрутить комбинированную американку с полипропиленовым раструбом. Припаять к раструбу полипропиленовую трубу. Проверить герметичность пробным пуском.
Переход с ПНД (ввод в дом) на внутреннюю полипропиленовую разводку
Отрезать ПНД-трубу труборезом строго перпендикулярно. Установить на ПНД-трубу латунный обжимной фитинг с наружной резьбой (при необходимости вставить латунную втулку внутрь трубы). Припаять к полипропиленовой трубе комбинированную муфту с внутренней резьбой. Намотать ФУМ-ленту на резьбу латунного фитинга, скрутить соединение. Проверить герметичность.
Подключение полипропиленовой трубы к металлическому коллектору
Определить тип резьбы на выходе коллектора (наружная или внутренняя) и её размер. Подобрать комбинированную американку с соответствующей ответной резьбой. Припаять американку к полипропиленовой трубе. Накрутить на коллектор с уплотнением. Подтянуть накидную гайку.
Что нужно учесть перед началом работ
Перед монтажом переходных узлов следует проверить совместимость диаметров стыкуемых труб и фитингов по приведённой выше таблице. Необходимо убедиться, что рабочее давление и температура системы не превышают допустимых значений для выбранных фитингов (информация указана на маркировке изделия). Перед пайкой полипропилена желательно выполнить пробный стык на обрезках труб — это позволит откалибровать время нагрева и отработать технику.
Все резьбовые соединения после сборки рекомендуется проверить пробным давлением (опрессовкой) или хотя бы пробным пуском воды с визуальным контролем на протечки в течение нескольких часов. Для скрытой прокладки (в стенах или полах) опрессовка обязательна, поскольку доступ к соединениям после окончания отделочных работ будет затруднён.
При прокладке полипропиленовых труб в системах горячего водоснабжения и отопления необходимо предусмотреть компенсацию линейного теплового расширения. Полипропилен расширяется при нагреве значительно сильнее стали — это может создавать дополнительные нагрузки в точках перехода. Для компенсации используют П-образные или Г-образные изгибы трубопровода, а также специальные компенсаторы.
