Низкие радиаторы отопления
Современная архитектура всё чаще предполагает использование панорамного остекления, французских окон и других дизайнерских решений, которые существенно ограничивают пространство для размещения отопительных приборов. В таких условиях низкие радиаторы отопления становятся не просто альтернативой стандартным батареям, а единственным возможным решением для организации эффективного обогрева помещения.

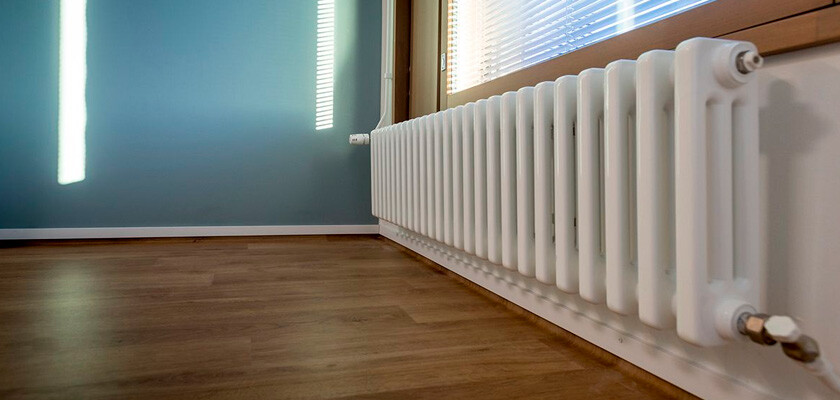

Что такое низкие радиаторы отопления
Низкими (или невысокими) принято называть радиаторы отопления с межосевым расстоянием от 150 до 400 мм. Для сравнения: стандартные модели имеют межосевое расстояние 500 мм, а высокие — от 600 мм и более. Общая монтажная высота низких радиаторов обычно составляет от 200 до 450 мм, что позволяет устанавливать их под подоконниками минимальной высоты или непосредственно на полу.
Конструктивно низкие радиаторы не отличаются от своих стандартных аналогов. Они изготавливаются из тех же материалов — стали, алюминия, биметалла или чугуна — и работают по тому же принципу конвективно-радиационного теплообмена. Главное отличие заключается в геометрических пропорциях: при уменьшенной высоте производители компенсируют тепловую мощность за счёт увеличения длины прибора или количества секций.
Когда необходимы низкие радиаторы
Существует ряд типовых ситуаций, когда применение низких радиаторов отопления является оптимальным или единственно возможным решением.
Панорамное остекление. При установке окон от пола до потолка или французских окон с низким подоконником (менее 400 мм от пола) стандартные радиаторы физически не помещаются в отведённое пространство. Низкие модели высотой 200–300 мм решают эту проблему, обеспечивая при этом создание тепловой завесы перед холодной поверхностью стекла.
Мансардные помещения. Скошенные потолки и наклонные стены мансард часто не позволяют разместить отопительные приборы стандартной высоты. Низкие радиаторы устанавливаются в зонах с минимальной высотой потолка, обеспечивая равномерный прогрев всего объёма помещения.
Цокольные и подвальные этажи. В помещениях с окнами, расположенными на уровне земли или незначительно выше, подоконники находятся очень низко. Маленькие радиаторы отопления идеально вписываются в такие условия.
Торговые и офисные помещения. Витринное остекление коммерческих объектов требует применения напольных или низких настенных радиаторов, которые не загораживают обзор и не нарушают концепцию открытого пространства.
Дизайнерские интерьеры. В современных интерьерах с минималистичным подходом низкие батареи позволяют сохранить визуальную лёгкость пространства, не привлекая излишнего внимания к отопительным приборам.
Типы низких радиаторов по материалу изготовления
Стальные панельные радиаторы — наиболее распространённый тип низких отопительных приборов. Выпускаются с межосевым расстоянием от 200 мм. Отличаются доступной стоимостью, хорошей теплоотдачей и широким выбором типоразмеров. Основные производители предлагают модели типов 11, 22 и 33 (одно-, двух- и трёхрядные соответственно). Рабочее давление — до 10 бар, что подходит для большинства автономных систем отопления. Регламентируются требованиями ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия».
Алюминиевые секционные радиаторы низкого типа имеют межосевое расстояние от 200 до 350 мм. Характеризуются высокой теплоотдачей (до 180 Вт на секцию при межосевом расстоянии 350 мм), малым весом и быстрым нагревом. Рекомендуются для автономных систем отопления с качественным теплоносителем и контролируемым уровнем pH. Не рекомендуются для централизованных систем из-за чувствительности к качеству воды и гидроударам.
Биметаллические радиаторы сочетают стальной сердечник с алюминиевым оребрением. Выпускаются с межосевым расстоянием от 200 мм. Выдерживают рабочее давление до 25–35 бар, что позволяет использовать их в многоквартирных домах с центральным отоплением. Устойчивы к коррозии и агрессивным теплоносителям. Стоимость выше алюминиевых аналогов, однако срок службы достигает 25–30 лет.
Чугунные радиаторы низкого типа встречаются реже, однако присутствуют в ассортименте ряда производителей. Межосевое расстояние — от 300 мм. Отличаются высокой тепловой инерцией, долговечностью и устойчивостью к любым теплоносителям. Вес чугунных приборов значительно выше, что требует усиленного крепления к стене или установки на пол.
Напольные низкие радиаторы
Отдельную категорию составляют напольные радиаторы отопления низкие водяные, специально разработанные для установки перед панорамными окнами. Они монтируются непосредственно на полу или на невысоких ножках и подключаются к системе отопления через скрытую разводку в стяжке пола.
Напольные низкие радиаторы отопления для панорамных окон выпускаются в нескольких исполнениях. Конвекторы с естественной конвекцией представляют собой теплообменник, помещённый в декоративный кожух высотой 150–250 мм. Конвекторы с принудительной конвекцией оснащаются тангенциальными вентиляторами, что повышает теплосъём на 50–100% при тех же габаритах. Радиаторы классической конструкции (панельные или секционные) на напольных кронштейнах устанавливаются на расстоянии 50–100 мм от пола.
При выборе напольного радиатора важно учитывать необходимость скрытой прокладки труб. Оптимально предусмотреть это на этапе черновой отделки, заложив подводящие трубы в стяжку пола согласно СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
Расчёт тепловой мощности
Подбор низких радиаторов по мощности выполняется по тем же методикам, что и для стандартных приборов. Упрощённый расчёт предполагает 100 Вт на 1 м² площади помещения при высоте потолков до 2,7 м и стандартном утеплении. Для помещений с панорамным остеклением рекомендуется увеличивать расчётную мощность на 15–25% из-за повышенных теплопотерь через большую площадь остекления.
Точный теплотехнический расчёт выполняется согласно СП 50.13330.2012 «Тепловая защита зданий» с учётом климатического района, ориентации окон по сторонам света, типа остекления и теплоизоляции ограждающих конструкций.
Важно учитывать, что теплоотдача низких радиаторов при равной длине ниже, чем у стандартных моделей. Например, стальной панельный радиатор типа 22 длиной 1000 мм с межосевым расстоянием 300 мм выдаёт примерно 900–1000 Вт, тогда как аналогичный радиатор с межосевым расстоянием 500 мм — около 1400–1500 Вт. Для компенсации разницы применяются более длинные приборы или увеличивается количество точек обогрева.
Особенности монтажа
Установка низких радиаторов имеет ряд особенностей, которые необходимо учитывать при проектировании и монтаже системы отопления.
Минимальные зазоры. Согласно СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» расстояние от пола до нижней грани радиатора должно составлять не менее 60 мм, от верхней грани до подоконника — не менее 50 мм. При установке напольных моделей эти требования трансформируются: необходимо обеспечить свободный доступ воздуха к теплообменнику снизу.
Схемы подключения. Для низких радиаторов большой длины предпочтительно диагональное или нижнее подключение, обеспечивающее равномерный прогрев всей поверхности. Боковое подключение допустимо при длине прибора до 1000 мм. При большей длине возникает эффект «холодного угла» — участка с пониженной температурой на стороне, противоположной подключению.
Крепление. Настенные низкие радиаторы крепятся на стандартные кронштейны с учётом несущей способности стены. Для тяжёлых чугунных и биметаллических моделей может потребоваться усиление точек крепления. Напольные радиаторы устанавливаются на штатные ножки или кронштейны с фиксацией к полу.
Преимущества низких радиаторов
Компактные размеры позволяют устанавливать отопительные приборы в условиях ограниченного пространства, где стандартные модели не подходят по габаритам. Это расширяет возможности архитектурных и дизайнерских решений.
Эффективная тепловая завеса. Расположение радиатора непосредственно под окном или перед панорамным остеклением создаёт восходящий поток тёплого воздуха, который нейтрализует холодное излучение от стекла и предотвращает образование конденсата.
Равномерный прогрев помещения. Низкие радиаторы большой длины обеспечивают распределённый обогрев, снижая температурный градиент между различными зонами помещения.
Безопасность. Невысокие радиаторы менее травмоопасны в помещениях с маленькими детьми. Кроме того, напольные модели с защитными решётками исключают прямой контакт с нагретой поверхностью теплообменника.
Нормативная база
При проектировании и монтаже систем отопления с использованием низких радиаторов следует руководствоваться следующими нормативными документами:
- ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия» — устанавливает требования к конструкции, материалам и параметрам отопительных приборов
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — регламентирует проектирование систем отопления
- СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» — определяет правила монтажа отопительного оборудования
- СП 50.13330.2012 «Тепловая защита зданий» — содержит методики расчёта теплопотерь и подбора отопительных приборов
Рекомендации по выбору
При выборе низкого радиатора отопления рекомендуется учитывать тип системы отопления. Для централизованного отопления многоквартирных домов оптимальны биметаллические радиаторы, выдерживающие высокое давление и устойчивые к некачественному теплоносителю. Для автономных систем частных домов подойдут стальные панельные или алюминиевые секционные модели.
Тепловая мощность подбирается с учётом площади помещения, качества утепления и площади остекления. Для помещений с панорамными окнами рекомендуется запас мощности 15–25%.
Габариты определяются доступным пространством для установки. Необходимо измерить высоту от пола до подоконника и вычесть минимальные зазоры (60 мм снизу и 50 мм сверху). Полученное значение — максимальная допустимая высота радиатора.
Длина радиатора выбирается исходя из требуемой мощности и ширины оконного проёма. Оптимально, когда радиатор занимает 70–90% ширины окна для создания эффективной тепловой завесы.
Альтернативы низким радиаторам: внутрипольные конвекторы
В ситуациях, когда даже низкие радиаторы не вписываются в архитектурную концепцию или пространство под окном полностью отсутствует, оптимальной альтернативой становятся внутрипольные конвекторы. Эти отопительные приборы монтируются в специальные ниши в полу и закрываются декоративными решётками, находящимися вровень с чистовым покрытием.
Конструкция внутрипольных конвекторов включает корпус (короб) из оцинкованной или нержавеющей стали, теплообменник в виде медно-алюминиевого или стального регистра и декоративную решётку. По принципу работы различают конвекторы с естественной конвекцией и модели с тангенциальными вентиляторами для принудительной циркуляции воздуха.
Преимущества внутрипольных конвекторов. Полная невидимость отопительного прибора — на виду остаётся только декоративная решётка, которая может быть выполнена из алюминия, дерева или нержавеющей стали в цвет интерьера. Идеальная совместимость с панорамным остеклением любой высоты, включая окна от пола до потолка. Эффективное создание тепловой завесы непосредственно у поверхности стекла, что полностью исключает образование конденсата и ощущение холода вблизи окон.
Особенности применения. Установка внутрипольных конвекторов требует предварительной подготовки на этапе строительства или капитального ремонта. Необходимо предусмотреть нишу в стяжке пола глубиной от 80 до 300 мм в зависимости от модели и требуемой мощности. Подводка труб выполняется скрыто в полу. Изменить расположение конвектора после завершения отделочных работ практически невозможно без разрушения стяжки.
Сравнение с низкими радиаторами. Внутрипольные конвекторы с естественной конвекцией имеют меньшую удельную мощность по сравнению с радиаторами аналогичной длины. Для компенсации этого недостатка применяются модели с вентиляторами, которые увеличивают теплосъём в 2–3 раза, но требуют подключения к электросети и создают незначительный шум при работе. Стоимость внутрипольных конвекторов в среднем на 30–50% выше, чем у низких радиаторов сопоставимой мощности.
Когда выбирать внутрипольные конвекторы. Данный тип отопительных приборов рекомендуется при остеклении от пола до потолка без подоконника, когда важно сохранить максимально открытый вид из окна, в помещениях с дизайнерским интерьером, где видимые радиаторы нежелательны, а также при новом строительстве или капитальном ремонте с возможностью устройства ниш в полу. Если же ремонт уже завершён или бюджет ограничен, низкие напольные радиаторы остаются более практичным решением.
Нормативные требования к внутрипольным конвекторам аналогичны требованиям к другим отопительным приборам и регламентируются ГОСТ 31311-2005. Монтаж выполняется согласно СП 73.13330.2016 с обязательным обеспечением доступа к теплообменнику для обслуживания и очистки.
Заключение
Низкие радиаторы отопления — это специализированное решение для помещений с ограниченным пространством под окнами, панорамным остеклением или нестандартной архитектурой. При грамотном подборе по мощности и правильном монтаже они обеспечивают эффективный обогрев не хуже стандартных моделей. Современный рынок предлагает широкий выбор низких радиаторов различных типов, материалов и дизайна, что позволяет подобрать оптимальный вариант для любых условий эксплуатации и требований к интерьеру.
