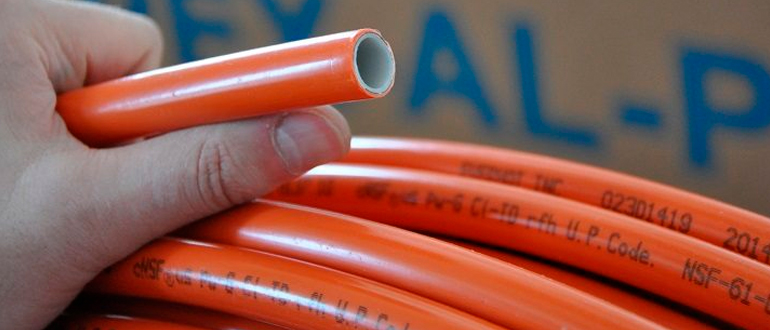

Монтаж труб из сшитого полиэтилена
Системы отопления и водоснабжения на основе труб из сшитого полиэтилена (PEX) завоевали популярность благодаря своей исключительной надежности и простоте монтажа. В отличие от жестких стальных или металлопластиковых труб, PEX легко гнется, позволяя повторять сложные контуры помещений, а его молекулярная структура обеспечивает стойкость к высоким температурам и давлению.
Условно весь процесс монтажа можно разделить на три ключевых этапа: подготовка инструментов и материалов, сборка узлов с помощью пресс-фитингов или обжимных гаек, и обязательная проверка системы. В данной статье мы детально рассмотрим каждый из этих этапов, акцентируя внимание на распространенных ошибках и практических советах, которые помогут даже начинающему мастеру выполнить работу на профессиональном уровне.
Проектирование
Прежде чем приступить к раскрою первой трубы, необходимо разработать проект будущей системы. Это не просто схема на бумаге; в идеале это технико-экономическое обоснование, которое позволяет точно рассчитать количество материалов, минимизировать количество соединений и избежать конфликтов с другими инженерными сетями. На этапе проектирования решаются следующие ключевые вопросы:
Трассировка: Прокладка трасс должна быть максимально прямой и короткой, но при этом учитывать планировку помещений. Следует избегать лишних изгибов и петель. Обязательно учитывается тепловое расширение трубы: при прокладке длинных прямых участков необходимо предусмотреть компенсационные петли или правильное крепление, позволяющее трубе немного двигаться.
Расчет диаметров: Диаметр труб подбирается на основе гидравлического расчета, учитывая требуемый расход воды (л/мин) или тепловую нагрузку (кВт). Неправильно подобранный диаметр приведет к шуму в трубах, недостаточному напору в дальних точках или перерасходу энергии на перекачку.
Расстановка потребителей: На плане четко размечаются все точки водоразбора (смесители, унитазы, стиральные машины) и отопительные приборы (радиаторы, теплые полы). Это помогает оптимизировать расположение коллекторов и магистралей.
Размещение коллекторов и фитингов: Для системы водоснабжения рекомендуется лучевая (коллекторная) схема разводки. На проекте указывается место установки коллектора, а от него прокладываются отдельные линии к каждой точке. Это обеспечивает равномерный напор и позволяет отключать один прибор без остановки всей системы. Соединительные фитинги следует размещать в легкодоступных местах, по возможности избегая замоноличивания их в стяжку или стены.
Крепление: Проектом определяются места установки крепежных клипс или хомутов. Шаг крепления для труб PEX-a обычно составляет 0,5-1,0 метр на прямых участках, а в местах поворотов устанавливаются дополнительные крепления для компенсации усилий.
Нормы, регламентирующие процесс
Монтаж труб из сшитого полиэтилена в России регламентируется несколькими основными документами, которыми не стоит пренебрегать:
- СП 40-101-2000 «Проектирование и монтаж трубопроводов из полипропилена "Рандом Сополимер"». Хотя документ напрямую посвящен полипропилену, общие принципы проектирования и монтажа пластиковых трубопроводов (учет теплового расширения, компенсация напряжений, крепление) остаются актуальными и для PEX.
- СП 30.13330.2016 «Внутренний водопровод и канализация зданий» (актуализированная редакция СНиП 2.04.01-85). Этот свод правил устанавливает общие требования к системам водоснабжения, включая минимальные и максимальные допуски по давлению, скоростям потока и материалам.
- СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Регламентирует общие технические требования к монтажу, включая правильность установки арматуры, уклонов и креплений.
- Техническая документация (ТУ) производителя труб и фитингов. Это самый важный документ! Каждый производитель дает конкретные указания по температуре, давлению, радиусам изгиба и технологии обжима для своей продукции. Отступление от этих рекомендаций ведет к потере гарантии.
Подготовка к монтажу
Прежде чем приступить к непосредственной сборке трубопровода, необходимо провести тщательную подготовку. Этот этап нельзя недооценивать, так как именно от него зависит скорость, качество работы и долговечность всей системы. Подготовка включает в себя три ключевых направления: изучение нормативной базы, составление проекта, а также подбор и проверка всех необходимых материалов и инструментов.
Правильная подготовка, основанная на знании норм и использовании специализированного инструмента, – это 80% успеха. Она позволяет избежать таких распространенных ошибок, как протечки из-за недожатого фитинга, заломы трубы и шумы в системе из-за неправильного крепления.
Инструмент для монтажа труб из сшитого полиэтилена
Труборез или специальные ножницы. Обеспечивает идеально ровный и перпендикулярный рез без заусенцев. Использование обычной ножовки недопустимо, так как приводит к перекосу и нарушению герметичности соединения.
Труборез или специальные ножницы. Обеспечивает идеально ровный и перпендикулярный рез без заусенцев. Использование обычной ножовки недопустимо, так как приводит к перекосу и нарушению герметичности соединения.
Калибратор с зенкером. Необходим для выравнивания сечения трубы после резки (устраняет овальность) и снятия внутренней фаски для легкой и безопасной посадки на фитинг.
Расширитель. Требуется только если вы используете систему с напрессовочными фитингами под расширение.
Трубогиб (пружины). Помогает гнуть трубу без ее залома, сохраняя сечение. Рулетка, маркер.
Материалы:
- Труба PEX. Убедитесь, что она подходит для вашей системы (отопление или ХВС/ГВС) и имеет соответствующие сертификаты.
- Фитинги. Подбейте необходимые соединительные элементы: муфты, уголки, тройники, переходники на резьбу. Решите, какую систему соединений будете использовать — обжимные (цанговые) или напрессовочные (пресс-фитинги). Последние считаются более надежными и не требующими обслуживания, так как находятся в скрытых монтажах.
- Крепежные элементы: клипсы или хомуты с шагом не более 1 метра на прямых участках для надежной фиксации и компенсации теплового расширения.
- Изоляция (при необходимости).
Пошаговый процесс монтажа
После завершения подготовки и проектирования можно приступать к основным работам. Технология монтажа зависит от типа выбранных фитингов. Мы рассмотрим два самых популярных вида: напрессовочные (пресс-фитинги) и обжимные (цанговые).
Вариант 1. Работа с напрессовочными (аксиальными) фитингами
Этот метод создает неразъемное соединение, которое можно замоноличивать в стены и стяжку.
- Подготовка трубы. Размотайте и выпрямите трубу, отмерьте нужную длину труборезом. Рез должен быть строго перпендикулярным.
- Обработка среза. Вставьте калибратор в торец трубы и проверните его, чтобы устранить овальность и снять внутреннюю фаску. Это предотвратит повреждение уплотнителей.
- Разметка. Наденьте на трубу гильзу от пресс-фитинга. С помощью маркера отметьте на трубе глубину посадки до упора. Это критически важный шаг для контроля.
- Насадка фитинга. Вставьте фитинг в трубу до сделанной отметки. Убедитесь, что труба села до упора.
- Обжим. Вставьте в пресс-клещи гильзу фитинга. Убедитесь, что инструмент расположен перпендикулярно. Плавно сведите рукоятки клещей до щелчка или до срабатывания индикатора. На гильзе должны остаться равномерные кольцевые вмятины.
- Проверка. После обжима осторожно попытайтесь потянуть трубу от фитинга. Она не должна отсоединяться. Проверьте маркировку на глубину посадки.
Вариант 2. Работа с обжимными фитингами
Этот метод создает разъемное соединение, которое нужно периодически проверять на герметичность. Его нельзя зашивать в конструкции.
- Подготовка трубы. Выполните те же действия: отрежьте трубу труборезом и обработайте торец калибратором.
- Сборка обжимного узла. Сначала на трубу наденьте обжимную гайку, а затем разрезное обжимное кольцо.
- Насадка фитинга. Вставьте штуцер фитинга в трубу до упора. Убедитесь, что труба полностью насажена.
- Затяжка. Надвиньте обжимное кольцо на край трубы, чтобы оно плотно прилегало к фитингу. Затяните гайку вручную, а затем дотяните ее гаечным ключом на 1-1.5 оборота. Не применяйте чрезмерное усилие, чтобы не сорвать резьбу.
Общие правила и последовательность сборки системы
Предварительная разводка и крепление. Разложите собранные узлы и отдельные трубы по трассе согласно проекту. Не затягивая окончательно, закрепите их в монтажных клипсах. Это позволит оценить правильность сборки.
Окончательная фиксация. Убедившись, что все элементы на месте и длины соблюдены, надежно защелкните трубы в клипсах. Крепления должны надежно фиксировать трубу, но не сжимать ее.
Соблюдение радиусов изгиба. Если нужно обойти угол, помните о минимальном радиусе изгиба. Он обычно равен 5 диаметрам трубы. Для гибки используйте трубогиб или монтажные пружины, чтобы не допустить залома.
Оптимизация соединений. Старайтесь минимизировать количество фитингов. Используйте гибкость трубы для плавных поворотов. Каждое соединение — это потенциальное место протечки.
Полезные "хитрости" монтажа
Для тех, кто специализируется на монтаже трубопроводов из сшитого полиэтилена процесс работы отлажен до мелочей, но если вы не часто этим занимаетесь, могут быть полезны следующие лайфхаки.
Проблема размотки бухты
Процесс монтажа часто упирается в первую же практическую задачу — размотку бухты. Этот этап сложнее, чем кажется. В отличие от гибкого кабеля, трубу нельзя перекручивать, а попытка вытянуть ее «пружиной» из центра бухты ни к чему хорошему не приведет. Неправильная размотка приводит к тому, что труба сохраняет память формы и начинает вырываться из якорных скоб, не держаться в бобышках матов для теплого пола или изгибать арматурную сетку при креплении. Трубу нужно именно размотать, и для этого существует несколько проверенных способов.
Самый надежный способ при работе с большими бухтами (400–500 м) — это использование размотчика. Такие бухты очень тяжелые, и вручную их размотать почти невозможно.
Профессионалы часто используют самодельные размотчики, рассчитанные на большие нагрузки. Этот метод удобнее, так как вес бухты помогает процессу, она разматывается сама, что минимизирует обрезки и распаковки. Для бухт меньшего объема можно использовать перекладину, установленную в дверном проеме. На нее надевается бухта, и труба разматывается вручную.
Решение менее эффективное, но не требует специального оборудования. Еще один вариант — использование местности. Если есть большое пространство, например, поле, можно размотать всю бухту в длину, а образовавшийся хлыст затянуть в дом через окно. Этот способ прост, но менее управляем. Также в интернете можно найти множество идей, как сделать размотчик из подручных средств, например, из офисного кресла или диска. Главное — сделать высокие ограничители, чтобы петли не слетали и труба не начала навиваться «пружиной».
Мы рекомендуем подбирать бухту, исходя из реалий объекта. Размотать 200 м без размотчика уже непросто, поэтому часто лучше взять две бухты по 200 м, чем одну на 400 м.
Защита труб из сшитого полиэтилен
Труба PE-Xa сама по себе обладает выдающейся прочностью: она уверенно держит высокое давление, не боится перепадов температур и полностью устойчива к коррозии. Однако, как у любого материала, у нее есть свои «ахиллесовы пяты» — это чувствительность к точечным механическим повреждениям (порезам) и разрушающему воздействию ультрафиолета. Именно эти слабые места и определяют, когда трубу можно проложить открыто, а когда необходима дополнительная защита, такая как гофрированная труба (гофра) из ПНД.
Когда можно обойтись без защиты:
Прокладка трубопровода открытым способом в отапливаемых помещениях, где исключен риск механических повреждений в большинстве случаев не требует дополнительной защиты. Аналогично: в подвале или на техническом этаже; монтаж по стене или потолку на специальных клипсах с последующей закрывающей отделкой, такой как гипсокартон, подвесные потолки или декоративные панели.
Также укладка трубы в стяжку для системы «теплый пол» выполняется без гофры. В этом случае труба со всех сторон защищена монолитом, а температурные расширения минимальны и компенсируются конструкцией. Подземная прокладка для холодного водоснабжения ниже глубины промерзания грунта.
Когда защита гофрой обязательна
- Скрытая прокладка в штробах бетонных или кирпичных стен для систем высокотемпературного отопления и ГВС. Гофра здесь создает необходимый воздушный зазор, позволяющий трубе свободно расширяться и сжиматься без риска разрушения окружающего материала.
- Проходы через стены, перекрытия и фундаменты. Гофра защищает трубу от контакта с абразивными краями строительных конструкций и изолирует ее от вибраций.
- Места с высоким риском ударов, вибраций или попадания строительного мусора.
- Для всех систем холодного водоснабжения, прокладываемых внутри конструкций. Это предотвращает образование конденсата на поверхности трубы, который может привести к намоканию и разрушению отделки.
Монтаж труб из сшитого полиэтилена — это технологичный процесс, который при грамотном подходе позволяет создать долговечную и безотказную инженерную систему. Не стоит недооценивать важность каждого этапа — от правильной размотки бухты до корректного обжима и опрессовки. Доверяйте проверенным решениям, а в случае сомнений — обращайтесь за консультацией к специалистам 8 800 700-81-22.
