Монтаж теплоизоляции K-FLEX
K-FLEX ST — универсальный теплоизоляционный материал на основе вспененного синтетического каучука с закрытой ячеистой структурой. Его ключевые характеристики — низкий коэффициент теплопроводности (0,022–0,036 Вт/(м·К)) и высокое сопротивление паропроницаемости (μ ≥ 10 000) — обеспечивают эффективное теплосбережение и надежную защиту от конденсата и коррозии.
Чтобы материал использовался эффективно важно соблюдение рекомендаций по выполнению монтажа. Технология герметизации стыков и фиксации утеплителя непосредственно влияет на целостность изоляционного контура, долговечность (свыше 25 лет) и соответствие требованиям пожарной безопасности.
Сферы применения
Благодаря широкому диапазону рабочих температур от -200°C до +110°C и универсальным свойствам, K-FLEX ST применяется в различных отраслях:
- Системы ОВКВ и инженерные сети: Трубопроводы отопления, водоснабжения, вентиляции и кондиционирования в гражданском и промышленном строительстве.
- Промышленность: Технологические трубопроводы, объекты нефтегазохимии, холодильные и криогенные установки.
- Специальные объекты: Судостроение, транспорт и взрывопожароопасные производства (при соответствии требованиям).
Выбираем толщину изоляции
При проектировании системы тепловой изоляции для трубопроводов отопления ключевым параметром является толщина изоляционного слоя. Правильный подбор толщины обеспечивает не только снижение теплопотерь, но и защиту от конденсата и ожогов, а также повышение общей энергоэффективности системы.
Для наиболее распространенных труб диаметром 18–32 мм, прокладываемых в подвалах, технических помещениях или по стенам, производитель рекомендует следующие толщины материала K-FLEX ST:
- Для труб Ø 18–22 мм: рекомендуемая толщина изоляции — 13 мм.
- Для труб Ø 25–32 мм: рекомендуемая толщина изоляции — 13 мм или 19 мм.
Данной толщины достаточно для эффективного снижения теплопотерь до нормативных значений. Монтаж трубок K-FLEX ST указанной толщины выполняется быстро и без специального инструмента — с помощью продольного разреза и клеевого слоя.
1. Монтаж рулонного материала на прямые участки
Изоляция трубопроводов большого диаметра эффективно выполняется с помощью рулонных материалов K-FLEX, что обеспечивает гибкость и экономичность. Порядок монтажа:
- Подготовка и раскрой. Определите длину окружности трубы, обернув полоску материала вокруг нее и отметив точку пересечения. Перенесите полученный размер на рулон и нарежьте необходимое количество полотен.
- Нанесение клея. Равномерно нанесите специализированный клей K-FLEX на торцевые кромки (для поперечных стыков) и на одну из продольных кромок полотна.
- Установка изоляции. Плотно оберните трубопровод вырезанным полотном, совместив продольные кромки. Соединяйте края, начиная от концов к центру. Располагайте продольный шов в нижней четверти окружности трубы для его защиты от возможного попадания влаги.
- Герметизация швов. Все продольные и поперечные стыки должны быть дополнительно проклеены самоклеящейся теплоизоляционной лентой K-FLEX для обеспечения полной герметичности контура.
При укладке в несколько слоев стыки каждого последующего слоя должны быть смещены относительно стыков предыдущего не менее чем на 15% от длины окружности для исключения мостиков холода.
2. Монтаж трубок на прямые участки
Правильный монтаж теплоизоляционных трубок на линейных участках трубопровода обеспечивает целостность и максимальную эффективность изоляционного контура. Процесс работ может отличаться в зависимости от этапа монтажа самой трубы.
Для готовых (смонтированных) трубопроводов:
- Разрежьте теплоизоляционную трубку по готовой линии разреза на всю длину.
- Нанесите тонкий слой специализированного клея (например, K-FLEX K 414) на оба края разреза.
- Выдержите клей до подсыхания (1,5–3 минуты при температуре +20°C).
- Плотно прижмите края друг к другу, выдерживая не менее 10 секунд для надежной фиксации.
Для монтажа одновременно с трубой
- Наденьте целую (неразрезанную) трубку на торец трубы до сборки трубопровода.
- После монтажа участка трубы сдвиньте трубку на ее рабочее положение.
- Для соединения трубок между собой нанесите клей на торцы и плотно состыкуйте их.
Работы следует проводить при температуре окружающей среды от +5°C до +30°C. Все стыки — как продольные, так и поперечные — необходимо герметизировать самоклеящейся лентой K-FLEX.
3. Монтаж на тройники листовым материалом
Изоляция фитингов, таких как тройники, требует повышенного внимания для обеспечения сплошного и герметичного теплового контура. Работы выполняются с использованием листового материала K-FLEX.
- Изоляция основания. Измерьте длину и окружность основания тройника. Перенесите размеры на лист K-FLEX, вырежьте заготовку. Нанесите клей на края и плотно оберните основание, совместив их.
- Изоляция примыкающей трубы. Определите длину и окружность участка трубы, примыкающего к тройнику. Создайте выкройку на листе, вырежьте деталь и оберните вокруг трубы, склеив продольный шов.
- Соединение и герметизация. Проклейте все стыки между отдельными деталями (основание и «горловина»). Обязательно герметизируйте все швы самоклеящейся лентой K-FLEX.
Для значительного ускорения работ рекомендуется использовать готовые фасонные тройники K-FLEX. Их монтаж заключается в подборе нужного размера по каталогу, нанесении клея на края и фиксации на узле с последующей проклейкой стыков.

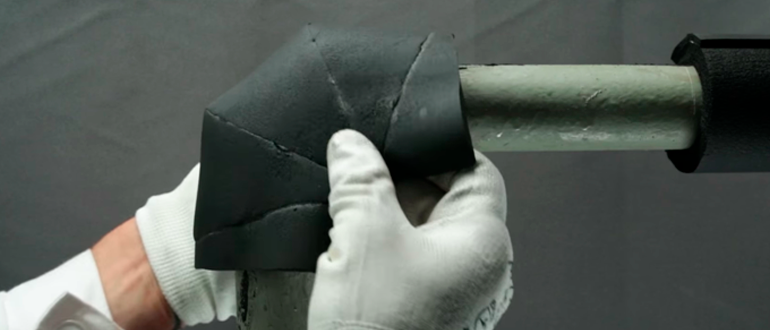

4. Монтаж трубок на отводы
Изоляция угловых соединений требует точной подгонки для сохранения герметичности контура. Наиболее надежным методом для трубок K-FLEX является изготовление сегментного угла.
- Подготовка заготовки. Отрежьте фрагмент трубки длиной, равной сумме длин двух сторон внешнего прямого угла.
- Формирование угла. С помощью стусла нарежьте заготовку на 3–5 клиновидных сегментов под равными углами (в сумме образующих 90°). Каждый второй сегмент разверните на 180° для плавного формирования изгиба. Склейте все сегменты между собой специализированным клеем K-FLEX.
- Установка на трубу. После высыхания клея готовый угол разрежьте вдоль по внутренней стороне изгиба. Установите деталь на отвод, проклейте продольный разрез и тщательно загерметизируйте все швы самоклеящейся лентой K-FLEX.
Для углов, отличных от 90⁰, используется метод разметки по осям. Для значительного сокращения времени монтажа и гарантии качества рекомендуется использовать готовые теплоизоляционные углы K-FLEX заводского производства.
Гарантией долговечности и эффективности изоляции на любых узлах является строгое соблюдение технологии и использование только рекомендованных производителем клеев и аксессуаров.
Что может потребоваться?
Для качественного монтажа и долговечности изоляции из K-FLEX необходимы специализированные сопутствующие материалы и инструменты.
- Специализированный клей K-FLEX - обеспечивает прочное и герметичное соединение продольных и поперечных стыков теплоизоляции, а также монтаж фасонных элементов.
- Дозатор (аппликатор) для клея - позволяет наносить клей ровным тонким слоем, без излишков, что экономит материал и обеспечивает надежное склеивание.
- Самоклеящаяся лента K-FLEX герметизация всех швов, обеспечивающая целостность паронепроницаемого контура и защиту от проникновения влаги.
- Монтажный нож с острым лезвием - используется для точной резки и раскроя трубок, листов и рулонов материала. Обеспечивает ровные кромки для плотной стыковки.
Если работы выполняются регулярно, стоит рассмотреть вариант покупки набора специального инструмента собранного в ящик или сумку. Использование оригинальных аксессуаров K-FLEX гарантирует полную совместимость с материалом и достижение заявленных эксплуатационных характеристик изоляционной системы.
