Маркировка хомутов W1–W5

Хомуты для шлангов, патрубков и трубопроводов — неотъемлемый элемент инженерных систем самого разного назначения. От правильно выбранного хомута зависят герметичность соединения, устойчивость к коррозии, долговечность всей конструкции и, в конечном счёте, безопасность эксплуатации. Один из ключевых параметров при выборе хомута — материал его изготовления, который кодируется буквенно-цифровой маркировкой: W1, W2, W3, W4 или W5.

В этой статье подробно разобрано, что скрывается за каждым обозначением, какие стали и покрытия используются, как маркировка соотносится с международными стандартами, в каких системах применяются хомуты тех или иных марок и на что обратить внимание при подборе крепёжного элемента.

Что такое маркировка W?

Маркировка W (от нем. Werkstoff — материал) принята в европейской практике и закреплена в стандарте DIN 3017, регламентирующем требования к стяжным хомутам червячного типа. Этот стандарт широко применяется в Европе и де-факто является ориентиром для производителей хомутов по всему миру, в том числе в России и странах СНГ.

Помимо DIN 3017, при производстве и контроле качества хомутов ориентируются на следующие нормативные документы:

• ГОСТ 28191-89 — хомуты стяжные для шлангов: технические условия;
• ISO 3506 — требования к механическим свойствам крепёжных изделий из коррозионностойких нержавеющих сталей (болты, винты, гайки);
• EN ISO 9227 (испытания в нейтральном солевом тумане, NSS-тест) — стандарт, по которому оценивают коррозионную стойкость хомутов;
• ASTM A240 и ASTM A276 — американские стандарты на листовую и сортовую нержавеющую сталь, используемую для изготовления ленты и корпуса хомутов;
• DIN EN 10088 — европейский стандарт на коррозионностойкие стали, охватывающий марки AISI 304, 316, 430 и другие.

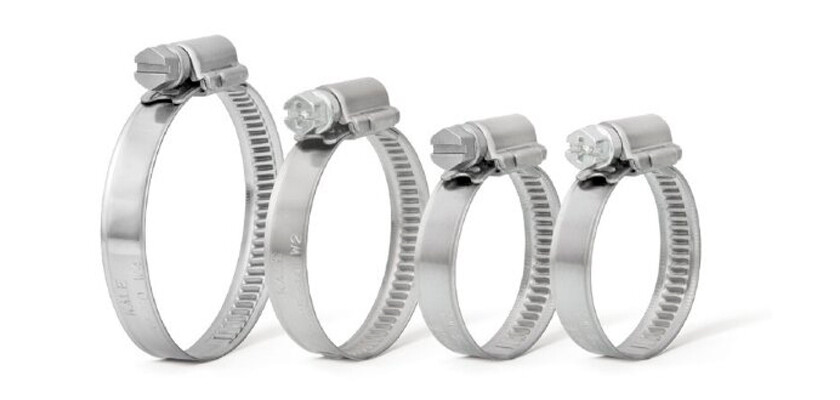

Конструкция хомута и его основные детали

Типовой червячный хомут состоит из трёх конструктивных элементов, каждый из которых может быть изготовлен из разного материала:

• Лента (бандаж) — охватывает патрубок или шланг, обеспечивая основную стягивающую нагрузку. Изготавливается из стальной полосы с перфорацией под резьбу.
• Корпус (кожух) — удерживает червячный винт и направляет его движение при затяжке.
• Стяжной винт (червяк) — создаёт осевое усилие при вращении, фиксируя хомут на нужном диаметре.

Именно из какого металла сделана каждая из этих трёх деталей и определяет итоговую маркировку W.

Расшифровка маркировок W1–W5

W1 — оцинкованная сталь

Все три элемента хомута — лента, корпус и винт — выполнены из углеродистой стали с цинковым покрытием (горячее цинкование или гальваническое осаждение). Оцинковка обеспечивает катодную защиту: цинк окисляется первым, «жертвуя» собой ради защиты стальной основы.

Российские аналоги применяемых сталей — Ст3, 08кп, 10 по ГОСТ 1050-2013 с последующим нанесением цинкового покрытия по ГОСТ 9.307-89. Стандартная толщина цинкового слоя при горячем цинковании — не менее 45 мкм, при гальваническом — 6–25 мкм.

Стойкость в солевом тумане (EN ISO 9227): не менее 144 часов.

Хомуты W1 — наиболее доступные по цене, подходят для внутреннего монтажа в сухих и умеренно влажных условиях без прямого контакта с агрессивными средами.

W2 — комбинированный: нержавеющая лента и корпус, оцинкованный винт

Лента и корпус изготовлены из нержавеющей ферритной стали AISI 430 (европейский аналог — DIN 1.4016, российский аналог — 12Х17 по ГОСТ 5632-2014). Стяжной винт остаётся из оцинкованной стали.

Особенность W2 в том, что коррозионная стойкость определяется самым слабым звеном — оцинкованным винтом. Поэтому, вопреки ожиданиям, хомуты W2 показывают в NSS-тесте результат ниже, чем W1: не менее 72 часов. Это объясняется гальванической парой между нержавеющей лентой и оцинкованным винтом, которая ускоряет коррозию цинкового покрытия.

W2 используются там, где важна коррозионная стойкость основного бандажа при умеренных требованиях к другим элементам, — например, в автомобильных системах охлаждения.

251 ₽

Хомут соединительный Norma CV Купить

309 ₽

Хомут соединительный Norma Rapid Купить

11 721 ₽

Halifax Зажим Axigrip Grip E W2 Купить

174 ₽

V-SML Хомут соединительный Rapid S Купить

W3 — полностью ферритная нержавеющая сталь AISI 430

Все три детали выполнены из ферритной нержавеющей стали AISI 430 / DIN 1.4016 / ГОСТ 12Х17. Эта сталь содержит 16–18% хрома без никеля, что обеспечивает достаточно высокую коррозионную стойкость при умеренной стоимости.

Химический состав AISI 430 (ГОСТ 12Х17): Cr — 16,0–18,0%, C — до 0,12%, Si — до 0,8%, Mn — до 0,8%, Ni — до 0,6%.

Стойкость в солевом тумане: не менее 200 часов (допускается коррозия основного металла до 10%).

Ферритная сталь намагничивается, что важно учитывать при использовании в чувствительных к магнитным полям системах. Хомуты W3 жаропрочны до 850°C, устойчивы к атмосферной коррозии, воздействию пресной воды, водных растворов органических кислот и нефтепродуктов. Допущены к применению в системах питьевого водоснабжения и пищевом оборудовании.

W4 — полностью аустенитная нержавеющая сталь AISI 304

Все детали хомута — из аустенитной нержавеющей стали AISI 304 / DIN 1.4301 / ГОСТ 08Х18Н10. Это наиболее распространённая марка нержавеющей стали в мире. Содержит 18% хрома и 8–10% никеля, что обеспечивает ей повышенную по сравнению с ферритными аналогами коррозионную стойкость и лучшую технологичность.

Химический состав AISI 304 (ГОСТ 08Х18Н10): Cr — 17,0–19,0%, Ni — 8,0–10,5%, C — до 0,08%, Si — до 1,0%, Mn — до 2,0%.

Стойкость в солевом тумане: не менее 240 часов.

Хомуты W4 слабо намагничиваются (практически немагнитны в отожжённом состоянии, могут приобретать слабый магнетизм после механической обработки). Применяются в системах горячего водоснабжения, пищевой и фармацевтической промышленности, медицинском оборудовании. Соответствуют требованиям санитарных норм для контакта с питьевой водой и продуктами питания.

W5 — полностью аустенитная нержавеющая сталь AISI 316

V-SML Хомут соединительный Rapid Inox

1 233,46 ₽

Купить

Все детали выполнены из аустенитной нержавеющей стали AISI 316 / DIN 1.4401 / ГОСТ 10Х17Н13М2. Отличительная особенность этой марки — добавка 2–3% молибдена, которая резко повышает стойкость к питтинговой (точечной) коррозии, особенно в хлоридсодержащих средах.

Химический состав AISI 316 (ГОСТ 10Х17Н13М2): Cr — 16,0–18,0%, Ni — 10,0–14,0%, Mo — 2,0–3,0%, C — до 0,08%, Si — до 1,0%, Mn — до 2,0%.

Стойкость в солевом тумане: не менее 400 часов.

Хомуты W5 не намагничиваются, устойчивы к воздействию концентрированных кислот (серной, фосфорной, уксусной), хлоридов, хлорированной и морской воды, агрессивных химических соединений. Это лучший выбор для судостроения, морской инфраструктуры, химической и нефтехимической промышленности, а также прибрежных строительных объектов.

Сводная таблица материалов хомутов W1–W5

Коррозионная стойкость: результаты испытаний в солевом тумане

Испытание в нейтральном солевом тумане (NSS-тест по EN ISO 9227 / ГОСТ 9.308-85) — стандартный метод оценки коррозионной стойкости металлических изделий. Образцы помещают в камеру с распылённым раствором хлорида натрия (5% NaCl) при температуре 35°C. Результат фиксирует, через сколько часов появляются первые признаки коррозии.

Важный вывод: хомуты W2 показывают наихудшую коррозионную стойкость среди всех типов — даже хуже W1 — из-за гальванической пары между нержавеющей лентой и оцинкованным винтом. Это необходимо учитывать при эксплуатации во влажной среде.

Магнитные свойства хомутов

Магнитные свойства хомута определяются кристаллической структурой стали:

• W1 — ферромагнитен (легко намагничивается): углеродистая сталь;
• W2 — ферромагнитен (лента и корпус из ферритной стали намагничиваются, оцинкованный винт также магнитный);
• W3 — ферромагнитен: ферритная сталь AISI 430 имеет ОЦК-структуру и намагничивается;
• W4 — слабомагнитен: аустенитная сталь AISI 304 в нормальном состоянии практически немагнитна, однако деформационный мартенсит, возникающий при холодной прокатке ленты, может придавать лёгкий магнетизм;
• W5 — немагнитен: молибден в составе AISI 316 стабилизирует аустенитную структуру, полностью исключая ферромагнитные свойства.

Немагнитность хомута важна при монтаже вблизи чувствительного электронного оборудования, медицинских приборов (МРТ, кардиостимуляторы), точных измерительных систем и электромагнитных установок.

Типы хомутов по конструкции

Маркировка W1–W5 применяется к хомутам различных конструктивных типов. Наиболее распространены:

• Червячные (стяжные) хомуты — наиболее универсальные, регулируемые по диаметру. Стандарт DIN 3017. Применяются повсеместно в автомобильной, сантехнической, пищевой промышленности.
• Ленточные хомуты с болтовым соединением — для больших диаметров и высоких давлений. Часто используются в промышленных трубопроводах.
• Быстросъёмные (пружинные) хомуты — устанавливаются без инструмента, самозатягиваются при нагреве. Применяются в системах охлаждения двигателей.

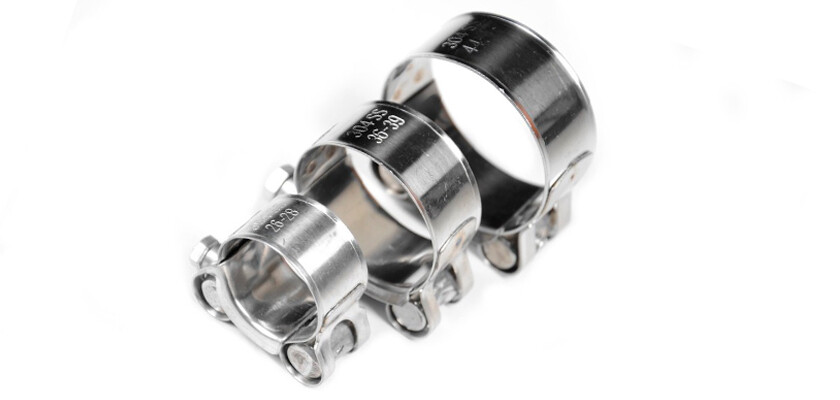

• Силовые хомуты (T-bolt) — болтовые хомуты с Т-образным болтом для высоконагруженных соединений. Востребованы в турбонаддуве, тяжёлой технике.
• Пластиковые нейлоновые хомуты-стяжки — для кабельных жгутов, маркировки. Не имеют маркировки W.
• Профильные зажимы V-образного типа (Clamp V-band) — для разъёмных фланцевых соединений в турбосистемах и выхлопных трактах.

Где применяются хомуты с разными маркировками

Системы водоснабжения и канализации

Для холодного водоснабжения достаточны хомуты W1 или W3. Для систем горячего водоснабжения (ГВС) и отопления рекомендуются W4. Хомуты, контактирующие с питьевой водой, должны соответствовать требованиям СанПиН 2.1.4.1074-01 («Питьевая вода»); стали AISI 304 и AISI 316 для этих целей допущены при наличии санитарно-эпидемиологического заключения.

Системы вентиляции и кондиционирования

При монтаже воздуховодов, гибких вставок, присоединении вентиляционных патрубков применяются хомуты W1, W3 для внутреннего монтажа, W4, W5 — для наружного применения в условиях переменной влажности.

Пищевая и фармацевтическая промышленность

Обязательное требование — использование нержавеющих сталей пищевого класса. Применяются хомуты W4 (AISI 304) и W5 (AISI 316). Поверхности деталей, контактирующих с продуктом, должны соответствовать стандарту EHEDG (Европейская гигиеническая инженерная и проектная группа) и иметь шероховатость Ra ≤ 0,8 мкм.

Судостроение и морская инфраструктура

Морская вода содержит высокую концентрацию хлоридов, что исключает применение сталей без молибдена. Единственный допустимый вариант — W5 (AISI 316). Стандарт DNV GL и требования классификационных обществ предписывают использование именно этой марки для корабельных систем.

Химическая и нефтехимическая промышленность

В зависимости от конкретной среды применяются хомуты W4 и W5. При работе с концентрированными кислотами, растворителями и хлоридсодержащими соединениями обязателен W5. В особо агрессивных средах рассматриваются специальные сплавы (Hastelloy, Inconel), не входящие в стандартную линейку W.

Автомобильная и транспортная техника

В системах охлаждения двигателей, топливопроводах, турбонаддуве, тормозных и вакуумных магистралях применяются хомуты W2, W3, W4. Высокие требования к вибростойкости и термостойкости. В подкапотном пространстве с повышенными температурами предпочтительны W4. В выхлопных системах используются специализированные жаропрочные изделия из AISI 309 или 310.

Строительство и ЖКХ

При наружном монтаже, прокладке трасс в сырых подвалах, на кровлях и фасадах применяются хомуты W3 и W4. Хомуты W1 допустимы только при монтаже внутри отапливаемых помещений с нормальной влажностью.

Нефтегазовая отрасль

Монтаж трубопроводов на нефтепромыслах, в газовых сетях, при транспортировке конденсата требует применения хомутов W4 и W5. Нормативная база включает требования ГОСТ Р 55990-2014 (промысловые трубопроводы) и отраслевые регламенты.

Как правильно выбрать хомут по маркировке

При выборе хомута необходимо последовательно проанализировать несколько факторов:

1. Рабочая среда. Пресная вода, пар, нефтепродукты, кислоты, хлоридсодержащие растворы — у каждой среды своя агрессивность. Для морской и хлорированной воды — только W5. Для питьевой воды — W4 или W5.
2. Температурный режим. Оцинкованные хомуты W1 теряют защитное покрытие при длительном воздействии температур выше 200°C. Ферритные стали (W3) сохраняют свойства до 850°C. Аустенитные (W4, W5) работают до 870°C и выше при кратковременном нагреве.
3. Условия эксплуатации. Наружный монтаж, прибрежная зона, промышленная атмосфера с SO₂ — повышенные требования к коррозионной стойкости. Для таких условий минимум W4.
4. Магнитные требования. Если важна немагнитность — только W5. Для слабомагнитных условий допустим W4.
5. Нормативные требования. Пищевой, фармацевтический или медицинский объект — необходимо соответствие санитарным нормам и применение сертифицированных материалов (W4 или W5).
6. Экономическая целесообразность. Применение W5 там, где достаточно W3, — необоснованное удорожание. Однако экономия на W1 во влажной среде обернётся коррозией и аварийным ремонтом.

Типичные ошибки при выборе хомутов

Наиболее частые ошибки, которые приводят к преждевременному выходу хомутов из строя:

• Применение хомутов W1 в системах наружного водоснабжения или в неотапливаемых помещениях с конденсатом.
• Использование хомутов W2 во влажной среде — их коррозионная стойкость ниже даже W1 из-за гальванической пары.
• Применение хомутов W3 или W4 в морской воде и растворах с высоким содержанием хлоридов — без молибдена даже нержавеющая сталь подвержена питтинговой коррозии.
• Смешение хомутов разных марок в одной системе без учёта электрохимической совместимости материалов.
• Игнорирование требований к магнитным свойствам в специализированных объектах.

Маркировка на изделии: как читать этикетку

На упаковке или непосредственно на хомуте, как правило, указывается:

• Диапазон диаметров в мм (например, 20–32);
• Ширина ленты в мм (стандартные значения: 9, 12, 14, 16, 20 мм);
• Маркировка материала (W1–W5);
• Стандарт (DIN 3017 или EN ISO 6940);
• Торговое наименование или артикул производителя.

Пример обозначения: Хомут ДУ 20–32 / W4 / DIN 3017 — хомут из нержавеющей стали AISI 304, диапазон затяжки 20–32 мм, соответствующий стандарту DIN 3017.

Заключение

Маркировка хомутов W1–W5 — это не просто формальное обозначение: за каждым символом стоит конкретный материал с определёнными химическим составом, коррозионной стойкостью, магнитными свойствами и допустимыми условиями эксплуатации. Знание этой системы позволяет инженерам и монтажникам принимать обоснованные решения, избегать ошибок и обеспечивать долгосрочную надёжность инженерных систем.

Общий принцип выбора прост: чем агрессивнее среда и ответственнее объект — тем выше должна быть маркировка. W1 и W3 — для стандартных условий внутри помещений, W4 — универсальное решение для большинства промышленных и коммунальных задач, W5 — для морских объектов, химии и пищевых производств, где требуется максимальная стойкость.
