Как выбрать тепловую завесу: длина прибора должна быть не меньше ширины проёма, производительность подбирают по высоте установки (для обычной двери — 1000–2900 м³/ч), а мощность — по расходу воздуха и нужному нагреву струи. Для входной двери кафе или магазина обычно подходит электрическая завеса на 3–9 кВт. Для ворот склада и цеха нужны модели от 3000 м³/ч и мощностью в десятки киловатт, поэтому там чаще выбирают водяной или газовый нагрев. Ниже — таблица быстрого подбора, формула и три примера расчёта.
Быстрый подбор тепловой завесы по типу объекта
| Объект | Типичный проём | Тип нагрева | Производительность | Ориентир мощности |
|---|---|---|---|---|
| Окно кассы, киоска, выдачи товаров | высота до 1,5 м | Электрическая | 300–900 м³/ч | 1,5–3 кВт |
| Входная дверь кафе, офиса | 0,8–1,0 × 2,0–2,2 м | Электрическая | 800–1000 м³/ч | около 3 кВт с тамбуром, около 6 кВт без тамбура |
| Дверь магазина с большим потоком посетителей | 1,0–1,5 × 2,3 м | Электрическая, часто 380 В | 1000–2900 м³/ч | 6–9 кВт |
| Широкая входная группа | шире 2 м | Электрическая или водяная, несколько приборов вплотную | 1000–2900 м³/ч на каждый прибор | 9–18 кВт суммарно |
| Ворота склада, цеха | около 3 × 3 м | Электрическая или водяная | 3000–4000 м³/ч | 15–20 кВт |
| Большие ворота, логистические объекты | высота 4–6 м | Водяная или газовая | 5000–8000 м³/ч и выше | 30–40 кВт и больше |
| Холодильные и морозильные камеры | любой | Без нагрева | по высоте проёма | нагрев не нужен |
Таблица даёт ориентиры для обычного режима эксплуатации. Точная мощность зависит от климата, ветра, частоты открывания и характеристик конкретной модели, поэтому проверяйте итог по паспорту прибора и расчёту ниже.

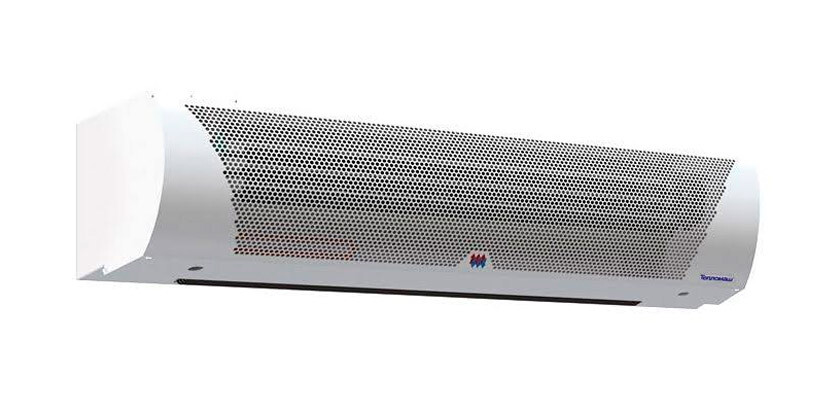

Что такое тепловая завеса
Тепловая завеса — климатическое устройство, которое создаёт направленный поток воздуха в дверном или оконном проёме, в воротах склада или магазина. Этот поток работает как невидимая перегородка: он не даёт холодному воздуху с улицы свободно проникать внутрь, а тёплому — уходить наружу. Второе название того же устройства — воздушно-тепловая завеса: оно подчёркивает, что барьер формируется именно воздухом, а не физической конструкцией вроде тамбура или тепловой шторы.
Задача завесы не только удерживать тепло. Она же снижает попадание в помещение пыли, выхлопных газов, посторонних запахов и насекомых — актуально для магазинов у оживлённых улиц, кафе и заведений общепита. В производственных и складских зданиях завеса дополнительно помогает разделять помещение на температурные зоны, например отделяя холодильную камеру от общего цеха. В жаркий сезон завесу без нагрева включают в кондиционируемых помещениях, чтобы удержать прохладный воздух внутри.
Как работает тепловая завеса
Внутри корпуса находится вентилятор — осевой или тангенциальный — и узкое щелевое сопло, растянутое вдоль всей ширины или высоты прибора. Тангенциальные вентиляторы формируют широкую ровную струю и чаще встречаются в бытовых и коммерческих моделях, осевые применяют в мощных промышленных приборах. Вентилятор забирает воздух и с силой выталкивает его через сопло, формируя плотный, почти ламинарный поток. Если завеса оснащена подогревом, воздух перед выходом проходит через нагревательный элемент — ТЭН, спираль или СТИЧ-элемент — и попадает в проём уже тёплым.
Главный показатель работы завесы — скорость потока. На выходе из сопла её обычно держат в диапазоне 8–15 м/с, а у пола, в нижней точке проёма, она должна быть не менее 2–3 м/с. Если поток слабее, барьер «продавливается» встречным воздухом с улицы, особенно при сильном ветре или сквозняке, и по краям проёма начинает тянуть холодом.
Виды тепловых завес
Завесы различаются по двум независимым признакам: чем греют воздух и как устанавливают прибор.
По типу нагрева выделяют четыре группы.
| Тип | Мощность | Плюсы | Минусы | Где применяется |
|---|---|---|---|---|
| Электрическая | 1–30 кВт | Простой монтаж, доступна почти в любом здании, гибкое управление | Высокий расход электроэнергии при постоянной работе | Магазины, офисы, кафе, частные дома |
| Водяная | 5–100 кВт | Низкое энергопотребление — тратится только на вентилятор | Сложный монтаж, нужен доступ к системе отопления, требует обслуживания | Объекты с собственной котельной или тепловым пунктом |
| Газовая | 10–200 кВт | Высокий КПД, низкие эксплуатационные расходы при больших мощностях | Дорогое оборудование, нужен подвод газа и допуск специалистов к монтажу | Крупные производственные и складские здания |
| Без нагрева | — | Минимальное энергопотребление, работает только на разделение воздуха | Не греет — только отсекает потоки | Холодильные и морозильные камеры, разделение зон на складе |
По способу монтажа завесы бывают горизонтальные — их крепят над проёмом, вертикальные — их ставят сбоку от проёма, когда установка сверху невозможна, и встраиваемые — корпус прячут за подвесным потолком, что удобно там, где важен внешний вид помещения. Некоторые универсальные модели допускают и горизонтальную, и вертикальную установку.
Как выбрать тепловую завесу: ключевые параметры
Прежде чем смотреть на конкретные модели, стоит зафиксировать семь параметров под свой объект.
1. Размер проёма. Длина горизонтальной завесы должна быть равна ширине проёма или немного превышать её. Смотрите на длину сопла, а не корпуса: у многих моделей сопло короче корпуса, примерно на пятую часть. Для вертикальной модели ориентир другой — обычно длина составляет от 3/4 до полной высоты проёма, точную рекомендацию указывает производитель. Если проём шире 2 метров, одной завесой обойтись сложно: устанавливают несколько приборов вплотную друг к другу.
2. Высота установки и производительность. Чем выше монтируется прибор, тем сильнее должен быть поток, иначе он не долетит до пола с достаточной скоростью.
| Производительность | Высота установки | Типичное применение |
|---|---|---|
| 300–900 м³/ч | до 1,5 м | Окна касс, киосков, окна выдачи товаров |
| 1000–2900 м³/ч | до 3,5 м | Дверные проёмы стандартных размеров |
| 3000–8000 м³/ч | до 7 м | Ворота складов и производственных цехов |
| свыше 8000 м³/ч | до 20 м | Крупные промышленные и логистические объекты |
Дальность струи, которую указывает производитель, измерена в идеальных условиях без сквозняков. Если проём открывается на улицу или есть ветер, берите модель с запасом по дальности до 30%.
3. Мощность и питание. Мощность определяют расчётом (см. ниже) и корректируют по частоте открывания дверей и ветру. От неё зависит подключение: бытовые модели до 6 кВт обычно работают от сети 220 В, более мощные коммерческие и промышленные приборы требуют 380 В. Проверяйте напряжение в паспорте модели, так как часть моделей на 6 кВт выпускается в обоих вариантах.
4. Тип нагревательного элемента. В электрических завесах применяют три варианта:
- спираль — недорогая, но сильно нагревается и служит меньше;
- ТЭН — дороже, зато долговечнее, безопаснее и подходит для влагозащищённых моделей;
- СТИЧ (игольчатый или ленточный элемент перед соплом) — быстро нагревается и остывает, работает тише, но мощность таких моделей ограничена примерно 9 кВт, монтаж только горизонтальный, а во влажных помещениях их не используют.
5. Условия эксплуатации и влагозащита. Для автомоек, станций технического обслуживания и других влажных помещений нужны влагозащищённые модели со степенью защиты IP54, обычные приборы с IP20–IP21 здесь не подойдут.
6. Уровень шума. Для жилых помещений комфортным считается уровень до 40 дБ, для торговых и офисных — до 55 дБ. Показатель растёт вместе с мощностью вентилятора, поэтому для спален и переговорных стоит смотреть на модели с пометкой пониженного шума и сравнивать значения дБ в паспортах.
7. Тип управления. Самый простой вариант — механические кнопки включения вентилятора и нагрева. Более удобные модели оснащены термостатом, который сам поддерживает заданную температуру, пультом дистанционного управления или интеграцией в систему автоматизации здания по протоколам вроде Modbus. Для экономии электроэнергии завесу можно подключить к концевому выключателю двери или ворот: она будет включаться только при открытии. Полезны также защита от перегрева и задержка отключения вентилятора, которая продувает нагревательный элемент после выключения нагрева.
Частые ошибки при выборе
Первая ошибка — покупать завесу короче проёма «на глаз», из соображений экономии. Даже небольшой зазор по краю сводит эффект барьера почти к нулю: холодный воздух просто обходит поток стороной.
Вторая — не учитывать, как часто открываются двери или ворота. Для входной группы с постоянным потоком посетителей нужна модель с запасом по мощности: при частом открывании завеса не успевает восстанавливать барьер между циклами.
Третья — установка модели не в том положении, для которого она рассчитана. Если завеса спроектирована только для горизонтального монтажа, вертикальная установка выводит её из строя или резко снижает эффективность — производитель всегда указывает допустимый способ монтажа в документации.
Четвёртая — экономия на мощности там, где разница температур между улицей и помещением большая. Для регионов с холодными зимами лучше закладывать запас, а не рассчитывать мощность впритык под среднюю температуру сезона.
Пятая — подбор по площади помещения. Правило «0,1 кВт на каждый м²» описывает отопление помещения, а не защиту проёма, и для завесы даёт неверный результат: например, для магазина на 600 м² оно подсказывает 60 кВт, хотя дверь шириной 0,9 м закрывает завеса на 6–9 кВт.
Как рассчитать мощность и производительность тепловой завесы
Расчёт делают в четыре шага.
Шаг 1. Длина. Берут ширину проёма (для горизонтальной завесы) и выбирают прибор с соплом не короче неё. Если проём шире 2 метров, считают количество приборов.
Шаг 2. Производительность. Выбирают по высоте установки из таблицы выше. Для стандартной двери шириной 0,8–1,0 м и высотой 2,0–2,2 м хватает 800–1000 м³/ч, для ворот требуется от 3000 м³/ч.
Шаг 3. Мощность. Завесе нужно подогреть воздушную струю на несколько градусов, и мощность считают через расход воздуха:
P (кВт) ≈ 0,335 × L × ΔT / 1000
где L — расход воздуха завесы в м³/ч, ΔT — на сколько градусов нужно подогреть струю, а коэффициент 0,335 Вт на каждый м³/ч и каждый градус следует из теплоёмкости воздуха. Например, завеса на 1000 м³/ч, подогревающая струю на 18 °C, потребляет 0,335 × 1000 × 18 / 1000 ≈ 6 кВт. Эту же формулу удобно использовать для проверки паспорта: подставьте мощность и расход воздуха модели и узнаете, на сколько градусов она греет струю.
Шаг 4. Поправки. Для входов с постоянным потоком посетителей, ветреных проёмов и неотапливаемых соседних помещений выбирают модель на ступень мощнее. Если завеса установлена не на входе с улицы, а внутри уже отапливаемого тамбура, расчётную мощность можно снизить на 30–50%: тамбур сам берёт на себя часть перепада температур.
Почему не подходят формула по площади и объёму помещения
Часто встречается формула теплопотерь помещения: Q (ккал/ч) = V × ΔT × K, где V — объём помещения в м³, ΔT — разница температур снаружи и внутри, K — коэффициент рассеивания тепла. Результат делят на 860 и получают кВт. Эта формула показывает, сколько тепла уходит из помещения, но не мощность завесы.
Значение K зависит от утепления: 3,0–4,0 — неутеплённое здание с большими потерями, 2,0–2,9 — слабое утепление, 1,0–1,9 — среднее, 0,6–0,9 — хорошо утеплённое. Для помещения 5 × 10 м с потолком 3 м (150 м³), при −10 °C снаружи и +15 °C внутри (ΔT = 25) получаем: для хорошо утеплённого здания (K = 0,6–0,9) — 2250–3375 ккал/ч, то есть 2,6–3,9 кВт; для неутеплённого (K = 4) — 15 000 ккал/ч, то есть 17,4 кВт. Разница в несколько раз получается именно из-за коэффициента, поэтому использовать формулу для выбора завесы без точных данных о здании нельзя.
Примеры подбора: входная дверь, магазин и ворота
В примерах ниже нагрев струи взят 15–18 °C как допущение для зимы средней полосы. Для вашего региона и объекта значения могут отличаться.
Как выбрать тепловую завесу на входную дверь
Дано: входная дверь кафе или офиса 1,0 × 2,2 м, тамбура нет.
Подбор: длина сопла не меньше 1,0 м, горизонтальный монтаж над дверью на расстоянии не более 10 см от верхнего края, производительность около 1000 м³/ч. Мощность: 0,335 × 1000 × 18 / 1000 ≈ 6 кВт. Если за дверью есть отапливаемый тамбур, мощность можно снизить на 30–50% (до 3–4 кВт). Большинство моделей до 6 кВт подключается к сети 220 В, но проверьте паспорт.
Как выбрать тепловую завесу для магазина
Дано: магазин с большим потоком посетителей, дверной проём 1,2 × 2,3 м.
Подбор: длина сопла не меньше 1,2 м, производительность около 1500 м³/ч, чтобы поток долетал до пола при частом открывании. Мощность: 0,335 × 1500 × 18 / 1000 ≈ 9 кВт, питание 380 В. Если над дверью нет места (вывеска, козырёк, коммуникации), выбирайте вертикальную завесу сбоку от проёма или по одной с каждой стороны. В магазинах с кондиционированием выбирайте модель с режимом без нагрева: летом она не пускает внутрь горячий воздух и уличную пыль. Для экономии подключите завесу к концевому выключателю двери.
Как выбрать тепловую завесу на ворота производственных помещений
Дано: ворота склада 3 × 3 м, регулярное открывание для погрузки.
Подбор: ширина проёма больше 2 м, поэтому ставят два прибора длиной по 1,5 м вплотную друг к другу, общая производительность около 3500 м³/ч (по 1750 м³/ч на каждый). Мощность: 0,335 × 3500 × 15 / 1000 ≈ 17,6 кВт, то есть около 9 кВт на каждый прибор, питание 380 В. Для ворот высотой 4–6 м требуется 5000–8000 м³/ч: например, при 7000 м³/ч мощность составит 0,335 × 7000 × 15 / 1000 ≈ 35 кВт. Это выше предела электрических моделей (до 30 кВт) и значительная нагрузка на сеть, поэтому для таких ворот выбирают водяные или газовые завесы. Для широких ворот вертикальные завесы часто ставят с двух сторон проёма, чтобы потоки шли навстречу друг другу. Если ворота открываются на влажную территорию (мойка, СТО), нужен влагозащищённый вариант IP54.
Что учесть перед монтажом завесы
Даже правильно подобранная по мощности и производительности модель может работать хуже ожидаемого, если её неудачно установить. Перед монтажом стоит проверить несколько вещей, которые редко указывают на самой упаковке прибора.
Горизонтальная или вертикальная установка
Способ монтажа определяет модель, а не наоборот: если прибор рассчитан только на горизонтальное крепление над проёмом, поставить его вертикально сбоку нельзя — воздушный поток пойдёт не туда, а сама конструкция может выйти из строя раньше срока. Горизонтальный монтаж проще технически и обычно даёт более равномерный барьер по всей ширине проёма. К вертикальному переходят, когда над дверью или воротами физически нет места — например, там проходят коммуникации, установлен козырёк или потолок слишком низкий для нужного зазора. Для широких ворот вертикальные завесы часто ставят с двух сторон проёма, чтобы поток шёл навстречу друг другу.
Свободное пространство для забора воздуха
Вентилятор внутри завесы забирает воздух не спереди, а сверху или сбоку корпуса — через решётку. Если прибор впритык прижат к потолку или стене, забор воздуха перекрывается, и производительность падает даже у мощной модели. Минимальный зазор для нормальной работы обычно указывают в паспорте изделия, но как ориентир: сверху и по бокам корпуса нужно оставлять не меньше 10–15 см свободного пространства, а перед соплом — вылет минимум в несколько сантиметров от края проёма, чтобы поток не задевал раму или дверное полотно.
Расстояние от края проёма и высота крепления
Горизонтальную завесу располагают как можно ближе к верхнему краю проёма — обычно не дальше 10 см от него, иначе часть потока рассеивается ещё до того, как долетит до пола. Для вертикальной модели действует то же правило, но применительно к боковому краю. Высота крепления должна укладываться в диапазон, заявленный для конкретной модели: у бытовых электрических завес это обычно 2–3,5 м, у водяных — до 4–5 м, у промышленных — до 6–8 м. Превышение допустимой высоты снижает скорость потока у пола настолько, что барьер перестаёт работать.
Подключение и место под коммуникации
Тип подключения нужно продумать заранее, а не в момент монтажа. Для электрических моделей важно сечение кабеля и отдельный автоматический выключатель, рассчитанный на мощность прибора — маломощные завесы до 3 кВт можно включать в обычную розетку, более мощные разводят через щиток. Для водяных завес нужен доступ к системе отопления и место под запорную арматуру и фильтры, а сам монтаж требует уже квалифицированного подключения, а не просто крепления корпуса на стену. Для газовых моделей — отдельная история: подвод газовой магистрали и работы допускаются только с привлечением сертифицированных специалистов, самостоятельный монтаж здесь не вариант.
Вес и способ крепления корпуса
Компактные бытовые модели весят порядка 5–15 кг и не требуют усиленного крепежа, но промышленные завесы могут весить 30–50 кг и больше — для них нужна несущая поверхность, способная выдержать такую нагрузку с запасом, и подходящий крепёж (не стандартные дюбели для гипсокартона). Если завеса встраиваемая, до начала монтажа стоит убедиться, что глубины ниши в подвесном потолке хватает под корпус прибора и что рядом можно проложить проводку или трубы без демонтажа готовой отделки.
Частые вопросы
Чем воздушно-тепловая завеса отличается от обычной тепловой завесы?
Можно ли установить тепловую завесу без функции нагрева?
Какая завеса выгоднее — электрическая или водяная?
Как понять, что завеса подобрана неправильно?
Нужно ли согласовывать установку завесы с вентиляцией здания?
Можно ли перекрыть широкие ворота одной завесой?
Как часто нужно обслуживать тепловую завесу?
Что сильнее всего влияет на уровень шума завесы?
