Звукоизоляция вентиляционных систем
Звукоизоляция вентиляции — это комплекс мер, которые снижают два разных вида шума: воздушный, распространяющийся через стенки воздуховодов и решётки, и структурный (вибрационный), передающийся через жёсткие соединения оборудования с конструкциями здания. Ошибка большинства проектов в том, что решают только первую задачу — оборачивают трубу изоляцией, — а вторая остаётся нетронутой и продолжает создавать шум там, где никакого оборудования визуально нет.
Почему шум вентиляции доходит до соседних помещений
Работающий вентилятор, компрессор кондиционера или воздуховод с потоком воздуха — источник механических колебаний. Эти колебания распространяются двумя путями одновременно, и с точки зрения строительной акустики это принципиально разные явления, регулируемые разными разделами нормативной базы.
Воздушный шум
Звуковая волна идёт по воздуху: шум вентилятора, аэродинамический шум потока в канале, шум от диффузоров и решёток. Он ослабляется массой ограждения — стенкой короба, обёрткой из минеральной ваты, кожухом. Требования к индексу изоляции воздушного шума ограждающих конструкций и допустимые уровни шума в помещениях жилых и общественных зданий устанавливает СП 51.13330 (актуализированная редакция СНиП 23-03-2003 «Защита от шума») и СанПиН 1.2.3685-21.
Структурный (вибрационный) шум
Звук идёт не по воздуху, а по конструкции: оборудование и трубы передают вибрацию на подвес, подвес — на перекрытие, и слышно её там, где никакой техники нет. Изоляция на трубе такой шум не убирает, она работает с воздушным. Структурный шум распространяется по железобетону практически без затухания на десятки метров и может проявляться этажом выше или в соседнем крыле здания — там, где источник вибрации физически отсутствует.
Именно поэтому проектирование виброизоляции инженерных систем выделено в СП 275.1325800.2016 «Здания и сооружения. Правила проектирования защиты от шума инженерного оборудования» отдельным разделом: расчёт ведётся не по массе ограждения, а по параметрам виброизолирующего элемента — его жёсткости, демпфированию и рабочему диапазону нагрузок.
Из чего складывается звукоизоляция вентиляционной системы
Комплексное решение всегда состоит из нескольких независимых слоёв защиты, и пропуск любого из них сводит эффективность остальных к минимуму — шум найдёт путь через самое слабое звено.
Звукоизоляция воздуховодов вентиляции
Воздуховод — протяжённый источник и проводник воздушного шума одновременно: он излучает шум от вентилятора по всей длине и передаёт аэродинамический шум потока дальше по сети. Для снижения воздушной составляющей короб оборачивают звукопоглощающими и звукоизоляционными материалами — минераловатными плитами и матами, мембранами с утяжелённым слоем, специализированными панелями. Толщина и плотность слоя подбираются по требуемому индексу снижения шума для конкретного участка сети — жилая зона, административные помещения, техническое пространство.
Но у воздуховода есть и вторая, вибрационная проблема: он крепится к перекрытию через подвесную систему, и через каждую точку крепления вибрация от вентилятора и от потока воздуха уходит в конструкцию здания. Обычная лента-обёртка эту передачу не прерывает — она гасит только то, что излучается наружу через стенку короба, а не то, что уходит через металл подвеса.
Звукоизоляция труб вентиляции и виброразвязка подвесов
Трубопроводы систем вентиляции и кондиционирования (дренаж, фреон, теплоноситель) передают вибрацию компрессора и насосов по металлу так же эффективно, как воздуховоды. Стандартная практика — обернуть трубу теплоизоляцией с шумопоглощающими свойствами. Это решает задачу воздушного шума от самой трубы, но никак не влияет на структурный шум, если труба или короб жёстко, металл в металл, закреплены на подвесе, а подвес — на перекрытии.
Развязать этот узел позволяют виброподвесы — крепёжные элементы с упругим элементом (резина, эластомер, полиуретан или пружина) в конструкции. Они устанавливаются вместо обычных жёстких подвесов там, где воздуховод или труба крепится к потолку или стене, и рассчитываются по нагрузке на точку крепления: каждый упругий элемент работает в определённом диапазоне килограмм или килоньютон, и подбор вне этого диапазона резко снижает эффективность гашения колебаний.

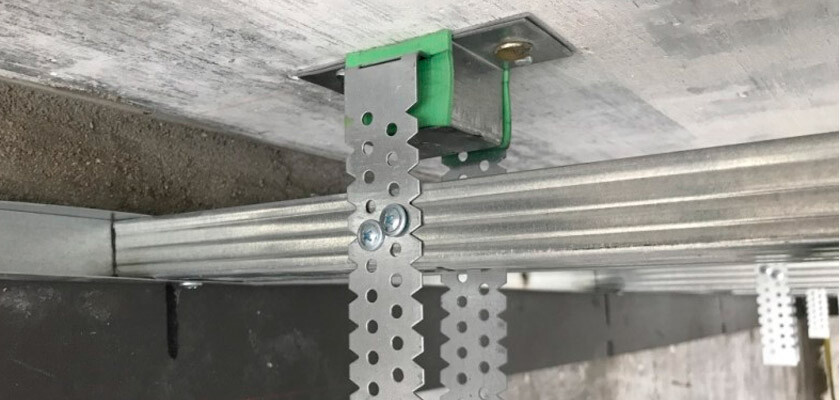

Там, где по месту монтажа установить готовый виброподвес нельзя — например, уже смонтированная система с обычными прямыми подвесами — применяют виброизоляционные ленты. K-FONIK V-BAND — виброизоляционная лента из материала OPEN CELL. Наклеенная с двух сторон, она превращает обычный прямой подвес в виброизоляционный: жёсткого контакта металла с конструкцией больше нет.
Характеристики: ΔLy 28 дБ, плотность 240 кг/м³, диапазон рабочих температур от −40 до +70 °C, лента длиной 1 м, шириной 30 мм и толщиной 6 мм, режется по месту под конкретный узел крепления. Тот же приём работает на прижимных планках воздуховодов и на опорах трубопроводов.
Развязывать нужно каждую точку, где металл касается конструкции: пропустили одну — её и будет слышно. Это ключевое правило проектирования виброизоляции по СП 275.1325800.2016 — расчёт и монтаж ведутся не «в среднем по системе», а по каждому узлу крепления отдельно.
Звукоизоляция системы вентиляции в целом: подбор по узлам
Комплексная звукоизоляция системы вентиляции строится по трём группам узлов, для каждой из которых применяется отдельное решение.
- Крепление воздуховодов и труб к перекрытию или стене — виброподвесы (Vibrogertz PRO, Vibrogertz PRO-LONG, Vibrogertz CE и аналогичные модели) или виброизоляционная лента на существующих прямых подвесах и прижимных планках.
- Оболочка воздуховода и трубы — звукопоглощающие маты, плиты, мембраны и специализированная теплошумоизоляция, снижающие воздушный шум и одновременно решающие задачу теплоизоляции конденсата.
- Опора вентиляционного оборудования (вентустановки, компрессорно-конденсаторные блоки, дымососы) на полу или раме — виброопоры с резиновым, полиуретановым или пружинным упругим элементом, подобранные по расчётной нагрузке и частоте вибрации оборудования.
Как выбрать виброподвес и вибролену для вентиляции
При подборе элементов виброразвязки для вентиляционной системы учитывают четыре параметра.
Расчётная нагрузка на точку крепления
Каждый виброизолирующий элемент работает эффективно только в своём диапазоне нагрузок. Нагрузка на одну точку — вес участка воздуховода или трубы плюс изоляция и запас — должна попадать в паспортный диапазон подвеса; при недогрузе упругий элемент не деформируется нужным образом, при перегрузе теряет запас хода и работает как жёсткая связь.
Частота вынуждающей вибрации
Эффективность виброизоляции достигается, когда собственная частота колебаний системы «оборудование — виброизолятор» значительно ниже частоты возмущающей силы, задаваемой оборотами вентилятора или компрессора. Эластомерные и резиновые элементы применяют для средних и высоких частот, пружинные виброопоры — для низкочастотных вибраций тихоходного оборудования и больших статических нагрузок.
Условия эксплуатации
Диапазон рабочих температур, влажность и агрессивность среды определяют выбор материала упругого элемента. Для наружной установки, венткамер и котельных нужны материалы, устойчивые к перепадам температур, влаге и УФ-излучению — например, лента K-FONIK V-BAND рассчитана на диапазон от −40 до +70 °C, что покрывает как отапливаемые помещения, так и уличные трассы.
Тип монтажного узла
Готовый виброподвес выбирают при новом монтаже или полной замене крепления. Виброизоляционную ленту — когда нужно превратить в виброизолирующий уже существующий жёсткий подвес, хомут или прижимную планку без демонтажа всей трассы: лента наклеивается с двух сторон в месте контакта металла с конструкцией.
Нормативная база
Проектирование звуко- и виброизоляции вентиляционных систем в России опирается на следующие документы:
- СП 51.13330.2011 (СНиП 23-03-2003) «Защита от шума» — требования к индексам изоляции воздушного и приведённого уровня ударного шума ограждающих конструкций.
- СП 275.1325800.2016 «Здания и сооружения. Правила проектирования защиты от шума инженерного оборудования» — методика расчёта виброизоляции инженерного оборудования, воздуховодов и трубопроводов.
- СанПиН 1.2.3685-21 — гигиенические нормативы допустимых уровней шума и вибрации в жилых и общественных зданиях.
- СП 60.13330.2020 (СНиП 41-01-2003) «Отопление, вентиляция и кондиционирование воздуха» — требования к устройству и креплению систем вентиляции.
Соответствие расчётным индексам подтверждается измерениями по ГОСТ 27296 (изоляция воздушного шума) и ГОСТ Р ЕН 12354 (расчётные методы прогнозирования акустических характеристик зданий).
Типичные ошибки при звукоизоляции вентиляции
- Обёртывание воздуховода звукопоглощающим материалом без замены жёстких подвесов на виброразвязанные — воздушный шум снижается, структурный остаётся.
- Использование виброподвеса без проверки расчётной нагрузки на конкретную точку крепления — элемент подобран «на глаз», а не по паспортному диапазону.
- Развязка части точек крепления трассы, а не всех: пропущенный жёсткий узел передаёт вибрацию в обход всех остальных виброподвесов.
- Игнорирование прижимных планок и хомутов как отдельных точек жёсткого контакта — их тоже нужно разделять вибродемпфирующей лентой, а не только основные подвесы.
Часто задаваемые вопросы
Можно ли решить проблему шума вентиляции только изоляцией воздуховода?
Только частично. Изоляция короба снижает воздушный шум, излучаемый стенками, но не убирает структурный шум, который передаётся через металл подвеса в перекрытие. Для полного решения нужна виброразвязка каждой точки крепления.
Чем отличается виброподвес от виброизоляционной ленты?
Виброподвес — готовое крепёжное изделие с упругим элементом внутри, устанавливается вместо обычного подвеса. Лента — материал, которым оклеивают уже смонтированный жёсткий подвес, прижимную планку или опору трубы, превращая обычное крепление в виброизолирующее без его замены.
Как понять, что вибрация от вентиляции передаётся по конструкции, а не по воздуху?
Косвенный признак — шум слышен в помещении, где нет ни воздуховодов, ни решёток, часто через один-два этажа от источника, и усиливается при прикосновении к стене или полу. Точная диагностика проводится измерением уровня вибрации на конструкции рядом с точкой крепления оборудования.
