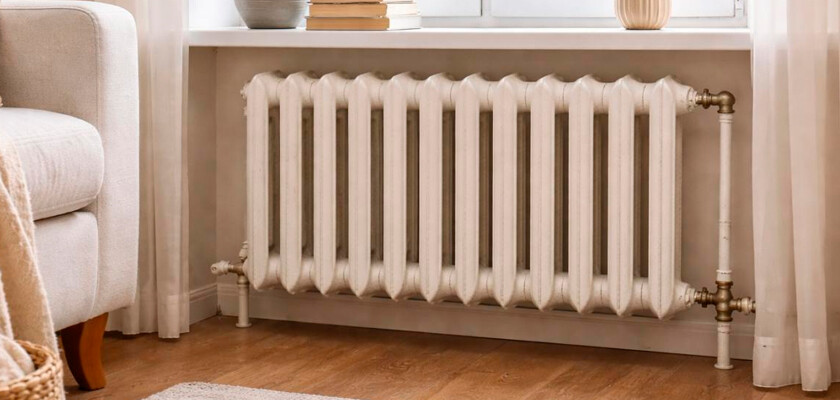

Как соединить батареи отопления между собой
Соединение радиаторов отопления между собой представляет собой один из ключевых этапов монтажа систем отопления в многоквартирных и частных домах. Эта операция требует понимания гидравлических принципов, знания материаловедения и соблюдения строгих нормативных требований.
Соединение нескольких батарей между собой выполняется по ряду причин:
- Увеличение тепловой мощности помещения достигается путем установки нескольких радиаторов параллельно. Когда одна батарея не обеспечивает необходимый тепловой поток для обогрева комнаты определенной площади, решение заключается в подключении дополнительных секций или целых радиаторов. Для помещений площадью свыше 20 квадратных метров с высокими потолками это является практически обязательным условием.
- Равномерное распределение тепла в помещении с большой протяженностью позволяет избежать зон холода. Длинные коридоры, просторные гостиные или офисные помещения требуют размещения нескольких источников тепла для обеспечения комфортной температуры во всех частях комнаты.
- Резервирование тепловой мощности при выходе одного радиатора из строя обеспечивает продолжение функционирования системы отопления с пусть пониженной, но достаточной производительностью. Это особенно актуально в критических объектах: медицинских учреждениях, школах, административных зданиях.
- Оптимизация гидравлического режима систем обеспечивается балансированием потоков теплоносителя через несколько параллельных ветвей. Правильное соединение снижает гидравлическое сопротивление отдельных участков и улучшает равномерность прогрева всех батарей.
- Возможность регулирования тепловой мощности становится более гибкой при наличии нескольких независимо управляемых радиаторов. Каждый из них может быть оснащен собственным радиаторным вентилем или термостатическим клапаном.
Схемы соединения батарей отопления
Параллельное соединение
Параллельное соединение является наиболее распространенной схемой в практике строительства. При такой схеме оба радиатора подключаются к общей подающей линии и общей обратной линии. Входные патрубки всех батарей соединяются между собой, как и выходные патрубки. Теплоноситель распределяется между радиаторами в зависимости от их гидравлического сопротивления и величины проходного сечения.
Преимущества параллельного соединения состоят в том, что падение давления на каждом радиаторе остается одинаковым, температура теплоносителя на входе в каждую батарею практически одинакова, и отключение одного элемента не влияет на работу остальных. Гидравлическое сопротивление системы при параллельном соединении ниже, чем при последовательном.
Основным недостатком является более сложная система трубопроводов и необходимость установки дополнительных балансировочных и управляющих клапанов для обеспечения равномерного распределения потока.
Последовательное соединение
При последовательном соединении теплоноситель поступает в первый радиатор, затем из его выходного патрубка направляется во входной патрубок второго радиатора, и так далее. Такая схема требует значительно меньше трубопровода и фитингов.
Недостатки последовательного соединения весьма существенны. Температура теплоносителя значительно снижается при прохождении через каждый последующий радиатор, поэтому последний в цепи имеет существенно меньшую теплоотдачу. Кроме того, гидравлическое сопротивление значительно возрастает, что требует более мощного циркуляционного насоса. Выход из строя одного элемента приводит к нарушению работы всей цепи.
Последовательное соединение может быть приемлемо только для небольшого количества радиаторов (не более двух-трех) и только в системах с достаточной мощностью циркуляции.
Комбинированные схемы
На практике часто применяются комбинированные схемы, когда несколько групп радиаторов соединены параллельно между собой, а внутри каждой группы может использоваться последовательное соединение. Такой подход позволяет оптимизировать количество трубопровода при сохранении приемлемого гидравлического режима.
Материалы и детали для соединения батарей
Типы труб и соединительных элементов
Для соединения батарей отопления между собой применяются различные типы труб в зависимости от конкретных условий:
Стальные трубы традиционно используются в системах отопления на протяжении многих десятилетий. Они обладают хорошей теплопроводностью, низкой стоимостью и высокой механической прочностью. Однако стальные трубы подвержены коррозии в системах отопления, особенно при наличии кислорода. Для защиты от коррозии требуется использование ингибиторов коррозии или проведение специальной защитной обработки. Соединение стальных труб выполняется с помощью резьбовых соединений, сварки или муфт с накидными гайками.
Медные - обладают превосходной коррозионной стойкостью, высокой теплопроводностью и долгим сроком службы (более 50 лет). Медь не требует дополнительной защиты от коррозии и совместима с любыми видами теплоносителей. Медные трубы соединяются пайкой или с помощью специальных обжимных фитингов. Стоимость медных труб выше, чем стальных, но долговечность оправдывает затраты в долгосрочной перспективе.
Пластиковые трубы из полипропилена (ПП) и сшитого полиэтилена (PEX) получили широкое распространение в современном строительстве благодаря простоте монтажа, низкой стоимости и хорошим теплоизоляционным свойствам. ПП трубы соединяются сваркой, PEX трубы соединяются фитингами с обжимными гильзами или с помощью обжимных инструментов. Однако пластиковые трубы имеют ограничение по максимальной температуре теплоносителя (обычно до 95°C для ПП и до 90°C для PEX в постоянном режиме).
Металлопластиковые трубы представляют собой комбинацию алюминиевого слоя между слоями полиэтилена, что обеспечивает хорошие механические характеристики при низком весе. Они соединяются с помощью компрессионных фитингов и достаточно просты в монтаже. Металлопластик хорошо подходит для скрытой прокладки в стенах и перекрытиях.
Фитинги и соединительные элементы
Выбор правильных фитингов является критическим аспектом надежного соединения батарей. Качество фитингов напрямую влияет на герметичность системы и ее долговечность.
Резьбовые соединения используются при работе со стальными трубами. Резьба должна быть качественной, без сорванных витков. Для обеспечения герметичности используются льняная нить или фторопластовая лента (ФУМ-лента) в сочетании с герметизирующими пастами. Краска герметизирующая на основе олифы также применяется, но ФУМ-лента считается более современным и надежным вариантом.
Компрессионные фитинги применяются для пластиковых и металлопластиковых труб. Они состоят из корпуса, обжимной гильзы и силового кольца. При затягивании гайки гильза плотно обжимает трубу, обеспечивая герметичность. Компрессионные фитинги требуют регулярной проверки затяжки в первые месяцы эксплуатации.
Пресс-фитинги используются с пластиковыми трубами и требуют специального инструмента для опрессовки. Они обеспечивают неразборное соединение, что исключает риск утечек из-за ослабления затяжки.
Радиаторные клапаны (краны) служат для подачи и отключения теплоносителя в батарею. Существуют прямые клапаны, угловые клапаны (90 градусов) и трехходовые клапаны для перенаправления потока. Клапаны могут быть снабжены шаровым механизмом (шаровый кран) для полного перекрытия или поршневым механизмом с винтовым управлением для плавного регулирования.
Балансировочные клапаны предназначены для регулирования расхода теплоносителя через каждый радиатор. Они позволяют добиться одинакового падения давления на параллельно соединенных батареях, что обеспечивает равномерный их прогрев. Балансировочные клапаны имеют регулировочный винт и, часто, рычаг быстрого закрытия.
Термостатические клапаны автоматически регулируют расход теплоносителя в зависимости от температуры в помещении. Они состоят из корпуса клапана и сменной термостатической головки с датчиком. При повышении температуры датчик сокращается, закрывая проход, при понижении расширяется, открывая его. Это позволяет поддерживать заданную температуру без ручного вмешательства.
Герметизирующие материалы
Качество герметизирующих материалов определяет надежность всей системы отопления. Протечки могут привести к значительным убыткам воды, коррозии конструкций и дефектам внутренней отделки помещений.
ФУМ-лента (фторопластовая) применяется для герметизации резьбовых соединений стальных труб. Толщина ленты составляет обычно 0,1-0,2 мм. Лента наматывается на резьбу по часовой стрелке в количестве 3-5 витков. ФУМ-лента обладает высокой химической стойкостью и может использоваться при температурах до 200°C.
Льняная нить используется совместно с герметизирующей пастой или краской. Нить наматывается на резьбу по часовой стрелке, затем наносится паста. Лен является натуральным материалом и хорошо впитывает герметизирующие вещества, обеспечивая надежное перекрытие микротрещин в резьбе.
Герметизирующие пасты на основе олифы или специальных полимеров наносятся поверх ленты или нити, создавая дополнительный защитный слой. Пасты могут содержать свинец (традиционные составы) или быть без содержания свинца (современные экологичные формулы).
Силиконовые герметики используются для герметизации стыков между батареей и стеной или полом, но не применяются для герметизации резьбовых соединений трубопроводов, так как не обеспечивают достаточной прочности под давлением.
Особенности соединения различных типов радиаторов
Алюминиевые радиаторы
Алюминиевые радиаторы обладают высокой теплоотдачей, малым внутренним объемом (0,2-0,4 литра на секцию) и хорошим дизайном. Они получили широкое распространение в современном строительстве благодаря этим преимуществам.
Основной проблемой при использовании алюминиевых радиаторов является их чувствительность к щелочности теплоносителя. При pH больше 7,5 алюминий подвергается коррозии, что приводит к образованию черного осадка (оксида алюминия) и постепенному разрушению материала. Соединение алюминиевых батарей требует обязательного использования теплоносителя с pH в диапазоне 7,0-7,5, то есть нейтрального или слабокислого.
Патрубки алюминиевых радиаторов обычно имеют резьбовые соединения диаметром 1/2 дюйма. При присоединении труб необходимо использовать специальные переходные ниппели, если диаметр подводящих труб отличается от стандартного. Для герметизации резьбы рекомендуется использовать ФУМ-ленту без содержания свинца.
Внутренние каналы алюминиевых радиаторов относительно узкие, поэтому они требуют чистого теплоносителя без взвешенных частиц и отложений. Перед подключением системы необходимо промыть все трубопроводы, чтобы удалить ржавчину и другие загрязнения. Установка фильтра тонкой очистки (100 микрон) на входе в систему значительно продлевает срок службы алюминиевых батарей.
Алюминиевые радиаторы нельзя подключать к стальным трубам напрямую без промежуточного слоя изоляции. Контакт алюминия со сталью в присутствии электролита (воды) образует гальванический элемент, что ускоряет коррозию обоих материалов. Рекомендуется использовать специальные переходные фитинги с пластиковым изолирующим слоем или диэлектрические вставки.
Воздух в алюминиевых радиаторах должен удаляться через воздухоотводящие краны, обычно установленные в верхней части батареи. Наличие воздуха приводит к неравномерному прогреву радиатора и может вызвать кавитацию и коррозию.
Чугунные радиаторы
Чугунные радиаторы, несмотря на их преклонный возраст как технологии (производство началось в XIX веке), остаются популярными благодаря исключительной надежности и долговечности. Чугун практически не подвергается коррозии в нейтральных и щелочных средах благодаря образованию защитного оксидного слоя.
Внутренний объем чугунной секции составляет обычно 1,0-1,5 литра, что значительно больше, чем у алюминиевых или биметаллических радиаторов. Это означает, что системы с чугунными батареями содержат больше теплоносителя и имеют большую тепловую инерцию.
Чугунные радиаторы допускают широкий диапазон pH теплоносителя (от 7 до 11), что делает их совместимыми с более щелочными водопроводными водами. Они практически невосприимчивы к качеству теплоносителя и могут работать в системах с повышенным содержанием минеральных веществ.
Соединение чугунных батарей выполняется через боковые ниппели диаметром 1/2 или 3/4 дюйма. На чугунные ниппели навинчиваются латунные переходники, к которым подключаются трубы отопления. Герметизация выполняется с помощью ФУМ-ленты и герметизирующей пасты. Затяжка резьбовых соединений должна быть достаточно плотной, но без чрезмерного усилия, так как чугун хрупкий материал и может треснуть при перетяжке.
Чугунные радиаторы крайне чувствительны к перепадам давления и гидравлическим ударам. При резком перекрытии вентилей или остановке насоса может возникнуть внутреннее давление, которое может привести к разрушению батареи. Для защиты чугунных батарей в системе должны быть установлены расширительные баки и предохранительные клапаны.
Внутренние поверхности чугунных радиаторов часто имеют шероховатость, что может привести к отложению шлама. Периодическая промывка батареи горячей водой под давлением рекомендуется один раз в 3-5 лет для поддержания теплопередачи.
Воздухоотводящий кран должен быть установлен в верхней части каждого чугунного радиатора для удаления воздуха и предотвращения образования воздушных пробок, которые особенно вероятны в чугунных батареях со своей большой емкостью.
Биметаллические радиаторы
Биметаллические радиаторы состоят из стального внутреннего корпуса, по которому циркулирует теплоноситель, и алюминиевого оребрения для теплоотдачи. Эта конструкция сочетает достоинства обоих материалов: прочность и коррозионную стойкость стали с отличной теплопередачей алюминия.
Давление, на которое рассчитаны биметаллические радиаторы, обычно выше, чем у алюминиевых (часто до 25-40 атм), что делает их пригодными для использования в многоквартирных домах с центральным отоплением, где давление может быть нестабильным.
Характеристики теплоносителя для биметаллических радиаторов должны соответствовать требованиям для алюминиевых батарей, то есть pH должен быть в диапазоне 7,0-7,5. Это обусловлено наличием алюминиевого оребрения, которое может подвергаться коррозии в щелочной среде.
Соединение биметаллических радиаторов осуществляется через боковые или нижние резьбовые патрубки диаметром 1/2 дюйма. Процесс герметизации аналогичен процессу для алюминиевых батарей: используется ФУМ-лента и герметизирующая паста на основе олифы.
Биметаллические радиаторы требуют регулярного обслуживания: очистки наружного оребрения от пыли и проверки герметичности соединений. Внутренние пути теплоносителя в биметаллических батареях, как правило, уже и более сложны, чем у чугунных, поэтому требуется использование чистого теплоносителя.
При установке биметаллических батарей необходимо избегать контакта алюминиевого оребрения с окрашенными или лакированными поверхностями, так как конденсат может привести к электрохимической коррозии. Рекомендуется оставлять зазор не менее 10 см между радиатором и стеной.
Панельные радиаторы
Панельные радиаторы, также называемые конвекторными, состоят из двух стальных листов, между которыми находятся трубки теплоносителя и тонкие металлические пластины для увеличения площади теплообмена. Эти радиаторы обеспечивают быстрый нагрев помещения благодаря конвекции.
Панельные радиаторы обычно имеют боковые патрубки диаметром 1/2 дюйма для подключения к системе отопления. Многие модели имеют предварительно установленные вентили для подключения, что упрощает монтаж.
Стальные панельные радиаторы восприимчивы к кислородной коррозии, особенно при открытых расширительных баках и частом доливе свежей воды. Система должна быть герметичной и содержать ингибиторы коррозии. Рекомендуется использование закрытого расширительного бака и автоматического подпитывающего устройства с обратным клапаном.
Давление, на которое рассчитаны панельные радиаторы, варьируется в зависимости от производителя, но обычно составляет 10-15 атм для стандартных моделей. Некоторые производители выпускают усиленные версии, рассчитанные на 25 атм.
Соединение панельных радиаторов между собой обычно не требуется, так как каждый радиатор подключается независимо к подающей и обратной линиям системы отопления. Однако если требуется соединение, используются стандартные трубные фитинги и герметизирующие материалы.
Внутренние каналы панельных радиаторов узкие, поэтому необходимо использовать чистый теплоноситель и, желательно, фильтр тонкой очистки. Скопление шлама в каналах приводит к значительному снижению теплоотдачи и может привести к полной закупорке отдельных ходов.
Конвекторные батареи и иные типы
Конвекторные батареи представляют собой трубки с оребрением, часто встраиваемые в пол или специальные ниши. Они работают на основе естественной конвекции и обеспечивают равномерное распределение тепла по полу или базе помещения.
Соединение конвекторных батарей аналогично соединению панельных радиаторов и выполняется через боковые или торцевые патрубки. Основное требование состоит в обеспечении надежной защиты от коррозии, так как конвекторы часто используются в системах с открытыми расширительными баками.
Масляные радиаторы и электрические батареи не применяются для соединения между собой в традиционных системах центрального отопления, так как каждый из них имеет независимый источник энергии. Однако в гибридных системах отопления, где используются как центральное отопление, так и дополнительные источники, масляные радиаторы могут быть подключены к общему контуру отопления через специальные теплообменники.
Инструменты и оборудование для соединения батарей
Инструменты для работы с резьбовыми соединениями
Разводной ключ является базовым инструментом при работе с резьбовыми соединениями. Размер ключа должен соответствовать размеру гайки или резьбы (обычно от 12 до 32 мм). Для работы с трубной резьбой часто используется газовый ключ, который обладает особой геометрией, позволяющей надежно захватывать круглые трубы.
Две трубные лерки (два газовых ключа) используются для одновременной затяжки муфты и трубы, чтобы избежать проворачивания одного из них. Один ключ удерживает трубу, другой затягивает муфту.
Ленточный ключ (трубный лифт) применяется для захватывания и удержания труб различного диаметра. Он имеет гибкую ленту, которая обхватывает трубу и не оставляет на ней следов при правильном использовании.
Торцевые ключи и головки используются при работе с вентилями и другими приборами, имеющими шестигранные гайки. Набор торцевых ключей должен включать размеры от 8 до 20 мм.
Отвертки (крестовые и плоские) необходимы для открытия и закрытия воздухоотводящих кранов и регулирования клапанов. Для некоторых вентилей может потребоваться специальный ключ для вентиля (обычно квадратный профиль 4-5 мм).
Инструменты для работы с пластиковыми и металлопластиковыми трубами
Труборез для пластиковых труб позволяет делать ровные срезы под прямым углом без заусенцев. Качество среза критично для герметичности соединения при использовании компрессионных фитингов. Сжимающиеся тиски или специальный труборез с трехточечным зажимом обеспечивают чистый срез без деформации трубы.
Развёртка для пластиковых труб используется для снятия фаски с внешнего края трубы после резки, чтобы облегчить введение трубы в фитинг и избежать повреждения уплотнительной прокладки.
Пресс-инструмент (обжимной механизм) требуется при работе с пресс-фитингами для пластиковых труб. Механические пресс-инструменты требуют значительного физического усилия, электрические пресс-инструменты более удобны при объемных работах. Гидравлические прессы обеспечивают максимальную надежность опрессовки.
Калибр для PEX труб используется для проверки диаметра трубы перед установкой фитинга, так как наружный диаметр может варьироваться в зависимости от производителя.
Инструменты для работы со сварными соединениями
При использовании труб из полипропилена, требующих сварки, необходимо специальное оборудование: сварочный паяльник для пластиковых труб. Это устройство нагревает трубу и муфту до температуры плавления (обычно 260°C), позволяя получить монолитное соединение.
Различные насадки для паяльника используются в зависимости от диаметра трубы (от 16 до 63 мм и выше). Каждая насадка должна быть правильно выбрана по диаметру трубы.
Щетка для очистки трубы от загрязнений перед сваркой предотвращает образование грязи в сварном шве и обеспечивает качество соединения.
Вспомогательные инструменты и приборы
Манометр используется для проверки давления в системе отопления. Во время первого заполнения и при выявлении утечек необходимо снимать показания давления с различных точек системы для диагностики проблем.
Термометр используется для контроля температуры теплоносителя на входе и выходе системы, что позволяет оценить эффективность отопления и выявить проблемы с циркуляцией.
Опрессовочный насос используется при гидравлическом испытании системы перед вводом в эксплуатацию. Система заполняется водой и давление повышается до 1,5 от рабочего давления и удерживается в течение 10-15 минут для выявления утечек.
Фильтр для промывки системы используется при первичной промывке трубопроводов перед подключением алюминиевых или биметаллических радиаторов. Это способствует удалению ржавчины и других загрязнений.
Специальные ключи для вентилей и кранов требуются при работе с регулирующими элементами система отопления. Они обычно входят в комплект при покупке термостатических головок и балансировочных клапанов.
Нормативно-техническая база и стандарты
Российские нормативные документы
При проектировании и монтаже систем отопления с соединением батарей необходимо руководствоваться рядом нормативных документов, установленных российским законодательством и СНиПами.
- СНиП 3.05.04-85 "Наружные сети и сооружения водоснабжения, водоотведения, тепло- и газоснабжения" содержит требования к проектированию и строительству трубопроводов систем отопления, включая требования к материалам, диаметрам труб, скоростям потока теплоносителя и градиентам давления. Требуемая скорость движения теплоносителя в трубопроводах должна быть в пределах 0,5-1,5 м/с для обеспечения оптимального баланса между гидравлическим сопротивлением и шумом.
- СП 41-101-95 "Проектирование, строительство и техническое обслуживание систем теплоснабжения" содержит требования к системам отопления в зданиях и предъявляет требования к давлению, температуре, качеству теплоносителя и надежности систем.
- ГОСТ 3262-75 "Трубы стальные водогазопроводные" устанавливает требования к стальным трубам для систем отопления, включая размеры, толщины стенок и механические характеристики.
- ГОСТ Р 52134-2003 "Трубы из сшитого полиэтилена (PEX) для систем отопления и водоснабжения" устанавливает требования к пластиковым трубам PEX, включая требования к механической прочности, стойкости к окислению и долговечности.
- СП 131.13330.2018 "Строительная климатология" содержит климатические характеристики регионов России, используемые при расчете тепловых нагрузок на системы отопления.
Требования к давлению и температуре
Рабочее давление в системах центрального отопления многоквартирных домов обычно составляет 3-5 атм, с максимально допустимым давлением (при гидравлических ударах) до 6-7 атм. Испытательное давление, на которое проверяется система при вводе в эксплуатацию, составляет 1,5 от рабочего давления.
Максимальная температура теплоносителя в системах отопления составляет обычно 95°C в соответствии со СП 41-101-95 и ПБ 10-257-98. Однако в некоторых старых системах центрального отопления температура может достигать 105°C, что требует использования материалов и компонентов, рассчитанных на повышенную температуру.
Минимальная температура теплоносителя при отключении отопления составляет обычно 5°C для предотвращения замерзания в системе при неожиданных сбоях или отключениях.
Давление должно контролироваться манометром, установленным на входе системы и в местах разветвления. При обнаружении аномального падения давления следует немедленно проверить систему на герметичность.
Требования к качеству теплоносителя
Коллоидная мутность теплоносителя не должна превышать 20 мг/л в соответствии со стандартом РМГ 41-2013. Мутность обусловлена наличием взвешенных частиц, которые могут забивать узкие каналы радиаторов, особенно алюминиевых и биметаллических.
Уровень pH теплоносителя должен быть в пределах 7,0-8,5 для систем с чугунными радиаторами и 7,0-7,5 для систем с алюминиевыми и биметаллическими батареями. pH ниже 6,5 приводит к коррозии стальных компонентов, pH выше 8,5 приводит к коррозии алюминия.
Жесткость воды (содержание солей кальция и магния) должна быть не более 10-12 мг-экв/л. Высокая жесткость приводит к образованию накипи на внутренних поверхностях труб и радиаторов, что снижает теплопередачу.
Содержание растворенного кислорода должно быть минимальным для предотвращения кислородной коррозии стальных компонентов. Использование ингибиторов коррозии (обычно силикатные или органические соединения) позволяет значительно снизить скорость коррозии в открытых системах.
Для закрытых систем отопления, где количество свежей воды минимально, может использоваться дистиллированная вода с добавлением специальных теплоносителей (концентраты на основе пропиленгликоля), которые содержат необходимые ингибиторы коррозии и другие присадки.
Пошаговая инструкция по соединению батарей отопления
Подготовительные работы
Перед началом соединения батарей между собой необходимо подготовить рабочее место, материалы и инструменты. Все использованные трубы и фитинги должны быть новыми или тщательно очищенными. Старые трубы, снятые с демонтируемых систем, часто содержат ржавчину и грязь, которые могут загрязнить новую систему.
Система должна быть изолирована от общего трубопровода с помощью шаровых кранов на входе и выходе. Это обеспечивает возможность работы с системой без слива всего теплоносителя из основного трубопровода.
Все радиаторы должны быть проверены на целостность, отсутствие видимых дефектов и должны быть окончательно установлены на свои места перед соединением между собой. Это позволяет избежать повреждения батарей при передвижении и облегчает выравнивание патрубков для соединения труб.
Процесс соединения с использованием резьбовых фитингов
Для параллельного соединения двух радиаторов требуются две муфты (для входа и выхода) и соединительные трубы. Если радиаторы находятся рядом друг с другом, можно использовать короткие трубы (10-15 см). При большем расстоянии между батареями трубы должны быть длиннее, и может потребоваться установка подставок для поддержки трубы.
Первый шаг состоит в подготовке конца трубы. Резьба на конце трубы должна быть чистой, без ржавчины и грязи. При необходимости резьба может быть очищена металлической щеткой. Затем на резьбу наматывается ФУМ-лента в количестве 3-5 витков по часовой стрелке. После ленты наносится герметизирующая паста.
Муфта навинчивается на резьбу трубы. При этом используются два ключа: один удерживает трубу, другой затягивает муфту. Затяжка должна быть плотной, но не чрезмерной, чтобы избежать повреждения резьбы. Для стальных труб достаточно затяжки на 1-2 оборота после касания муфтой трубы.
После соединения труб между собой проверяется герметичность соединения. На первом этапе проверка проводится визуально на предмет явных утечек. При первой подаче теплоносителя (холодной воды) под давлением соединение проверяется еще раз на предмет капель.
Шаровые краны устанавливаются перед входом каждого радиатора для возможности отключения батареи для обслуживания или замены. Краны должны быть установлены так, чтобы рукоятка была параллельна направлению потока при открытом состоянии и перпендикулярна при закрытом.
Балансировочные клапаны устанавливаются в выходной линии каждого радиатора (или в обратной линии перед соединением с основным трубопроводом). Они позволяют регулировать расход теплоносителя через каждую батарею для обеспечения равномерного прогрева.
Процесс соединения с использованием компрессионных фитингов
При работе с пластиковыми или металлопластиковыми трубами процесс немного отличается. После резки трубы с помощью специального труборезчика конец трубы очищается от заусенцев с помощью развёртки. Трубопровод вводится в фитинг примерно на 1,5-2 см.
Обжимная гайка навинчивается на фитинг вручную до касания с фитингом, затем затягивается на 3/4 оборота с помощью двух ключей (один удерживает фитинг, другой затягивает гайку). Избыточная затяжка может привести к повреждению гильзы, недостаточная затяжка приводит к утечкам.
После первого наполнения системы и подъема давления необходимо проверить соединение на герметичность. Небольшую подтекание можно устранить дополнительной затяжкой гайки на 1/4 оборота. Если утечка не прекращается, соединение необходимо разобрать, проверить целостность гильзы и трубы и собрать заново.
При необходимости переделки соединения старая гильза должна быть полностью удалена с трубы, так как повторное использование помятой гильзы не обеспечит герметичности.
Процесс соединения с использованием пресс-фитингов
Пресс-фитинги обеспечивают неразборное соединение, которое остается герметичным на протяжении всего срока службы системы. Для установки пресс-фитинга конец трубы подготавливается аналогично компрессионному фитингу: труба режется, конец очищается от заусенцев.
Трубопровод полностью вводится в фитинг (до упора внутри фитинга). Затем используется специальный пресс-инструмент, который прижимает обжимное кольцо вокруг трубы. Мощность прессования должна быть достаточной для полного обжатия кольца, но не чрезмерной, чтобы избежать деформации трубы.
После прессования качество соединения проверяется визуально: на месте прессования должно быть видно соответствующее углубление, свидетельствующее о полном обжатии кольца.
Установка воздухоотводящих кранов
Воздухоотводящие краны устанавливаются в верхних точках системы, где воздух имеет тенденцию скапливаться. Кран представляет собой небольшой корпус с резьбой 1/4 дюйма, в котором находится поплавок. При наличии воздуха поплавок опускается, открывая канал выхода воздуха. При заполнении соединения водой поплавок всплывает, закрывая канал.
Краны устанавливаются в верхней части каждого радиатора и в верхней точке системы трубопроводов. При первой подаче теплоносителя в систему все воздухоотводящие краны должны быть открыты вручную, чтобы обеспечить выход воздуха. После заполнения системы краны должны закрываться по мере появления воды из их носика.
Воздухоотводящие краны требуют периодического обслуживания: очистки от накипи и налета. При наличии известковых отложений краны могут потерять функциональность и должны быть заменены.
Проверка и опрессовка системы
Гидравлическое испытание
После соединения батарей между собой и установки всех фитингов и клапанов система должна быть подвергнута гидравлическому испытанию. Это испытание выполняется для выявления утечек и проверки герметичности всех соединений до введения системы в эксплуатацию.
Систему заполняют чистой водой (дистиллированной или фильтрованной) при комнатной температуре. Все воздухоотводящие краны оставляют открытыми для выхода воздуха. После полного заполнения воздухоотводящие краны закрываются.
При помощи специального опрессовочного насоса давление в системе повышается до 1,5 от рабочего давления (например, при рабочем давлении 5 атм испытательное давление должно быть 7,5 атм). Давление удерживается в течение 10 минут.
Во время испытания проверяются все соединения, фитинги и сами радиаторы на предмет протечек. При обнаружении даже минимальной утечки соединение расшифровывается, проверяется герметичность и собирается заново.
После прохождения гидравлического испытания система может быть введена в эксплуатацию. При первом запуске циркуляционного насоса необходимо убедиться, что воздух полностью вышел из системы и все радиаторы нагреваются равномерно.
Балансировка системы
После введения системы в эксплуатацию может потребоваться балансировка потоков теплоносителя через различные радиаторы. Это выполняется с помощью балансировочных клапанов, установленных на каждом радиаторе или ветви системы.
Идеальная балансировка достигается, когда падение давления на всех параллельных ветвях одинаково, а распределение теплоносителя соответствует требуемому тепловому потоку. При неправильной балансировке часть радиаторов может перегреваться, а часть недогреваться.
Балансировка выполняется путем постепенного открытия или закрытия балансировочных клапанов и контроля температуры на входе и выходе каждого радиатора. Разница температур между входом и выходом должна быть примерно одинаковой для всех батарей.
При наличии цифровой системы автоматизации (умный дом) балансировка может выполняться автоматически на основе датчиков температуры и давления, установленных в системе.
Дополнительный радиатор или наращивание секций?
Когда нужно увеличивать теплоотдачу помещения
При необходимости повысить тепловую мощность отопления помещения перед домовладельцем и проектировщиком встает выбор между двумя основными вариантами: установка дополнительного радиатора или наращивание количества секций в имеющейся батарее. Оба варианта имеют свои преимущества и недостатки, и выбор зависит от множества факторов, включая конструктивные особенности помещения, технические характеристики системы отопления, финансовые ограничения и требования к эстетике.
Вариант 1: Подключение дополнительного радиатора
Преимущества подключения отдельной батареи
Гибкость в размещении позволяет установить новый радиатор в оптимальном месте помещения, где его влияние на микроклимат будет максимальным. Дополнительный радиатор может быть размещен в зоне повышенных теплопотерь, например под окном, в углу помещения или у дверного проема, где его воздействие на распределение температуры будет наиболее эффективным.
Равномерное распределение тепла в помещении достигается благодаря наличию нескольких источников тепла на различных стенах или участках комнаты. Это позволяет избежать значительных температурных градиентов между различными зонами помещения и создает более комфортные условия для пребывания людей.
Независимое управление и регулирование каждого радиатора становится возможным при наличии отдельных запорных и регулирующих вентилей на каждой батарее. Это позволяет индивидуально настраивать температуру каждого радиатора в зависимости от требуемой тепловой мощности на конкретном участке помещения или в конкретное время суток.
Резервирование теплоотдачи обеспечивается тем, что при выходе из строя одного радиатора система продолжает частично функционировать, обеспечивая обогрев помещения второй батареей, хоть и с пониженной эффективностью. Это особенно важно в критических объектах, где перебой в отоплении недопустим.
Меньшее увеличение давления в системе достигается при правильном подключении дополнительного радиатора параллельно, так как гидравлическое сопротивление системы остается практически неизменным. Это снижает нагрузку на циркуляционный насос и расширительный бак.
Простота модификации существующей системы: для подключения дополнительного радиатора не требуется разборка или модификация имеющейся батареи. Старый радиатор остается полностью функциональным, и процесс установки нового не мешает работе существующей системы отопления.
Недостатки подключения дополнительного радиатора
Значительное увеличение объема трубопроводов требуется для соединения дополнительного радиатора с основной системой. Это может потребовать прокладки новых труб через стены, перекрытия или полы, что вызывает затраты на материалы и работы, а также может нарушить внутреннее убранство помещения. Скрытая прокладка в стенах требует штробления и последующего ремонта отделки.
Повышенные затраты на материалы включают стоимость самого дополнительного радиатора (от 5 000 до 30 000 рублей в зависимости от типа и мощности), трубопровод, фитинги, клапаны и принадлежности. Итоговые затраты часто превышают стоимость наращивания секций на 30-50%.
Сложность монтажа возрастает при необходимости прокладки скрытого трубопровода через конструкции здания. Требуется вызов специалистов для выполнения штробления и установки, что увеличивает стоимость работ. Если система центрального отопления, то требуется согласование в управляющей компании.
Эстетические проблемы могут возникнуть, если новый радиатор по дизайну не совпадает с существующим оборудованием или если требуется видимая прокладка труб, что может нарушить внешний вид интерьера.
Риск несоответствия давления и температурных режимов может возникнуть при неправильном расчете или при наличии различных типов радиаторов в системе (например, если к старому чугунному радиатору подключить алюминиевый без надлежащей защиты).
Необходимость балансировки системы: при подключении дополнительного радиатора может потребоваться переналадка всей системы отопления, установка балансировочных клапанов и повторное расчисление гидравлических параметров системы.
Вариант 2: Наращивание секций имеющегося радиатора
Преимущества наращивания секций
Минимальные затраты на трубопровод требуются при наращивании батареи, так как существующие соединения с подающей и обратной линиями остаются неизменными. Требуется только раскрытие имеющихся боковых резьбовых соединений и установка адаптеров для удлинения цепи секций. Это может быть выполнено без прокладки новых труб.
Значительная экономия средств достигается благодаря отсутствию необходимости приобретения дополнительного радиаторного корпуса, новых труб и множественных фитингов. Стоимость добавления нескольких секций составляет обычно 20-40% от стоимости установки нового радиатора.
Простота установки: процесс наращивания требует минимального времени и может быть выполнен сантехником за несколько часов. Не требуется штробления стен, сложных работ по прокладке трубопровода или согласования в управляющей компании (в некоторых случаях может потребоваться уведомление).
Сохранение эстетики помещения: расширенный радиатор остается на прежнем месте, поэтому не требуется переделка отделки или согласование размещения нового оборудования. Новые секции органично вписываются в существующую батарею.
Соответствие давлению и температурным режимам гарантируется при использовании секций из того же материала и того же производителя. Совместимость обеспечена конструктивно, и не требуется установка специальных защитных устройств.
Отсутствие необходимости в переналадке системы: гидравлические параметры системы остаются практически неизменными, так как добавляется объем в уже существующем контуре. Балансировка системы требуется только при значительном наращивании (более 5-7 секций).
Недостатки наращивания секций
Ограничение по максимальному размеру батареи: большинство производителей не выпускают радиаторы более 12-14 секций для стандартных решений. При необходимости большей тепловой мощности наращивание становится невозможным. Кроме того, очень длинные радиаторы (более 2 метров) становятся эстетически громоздкими и могут нарушить пропорции помещения.
Неравномерный нагрев батареи может возникнуть при наращивании на 8 и более секций, особенно в старых системах отопления с низким давлением циркуляции. Крайние (концевые) секции получают меньше теплоносителя и имеют более низкую температуру, чем центральные секции.
Ограниченность в размещении: если существующий радиатор занимает все пространство под окном или вдоль стены, наращивание секций может быть неудобно с эстетической точки зрения или технически невозможно из-за отсутствия места.
Повышенные гидравлические нагрузки на контур при наращивании большого количества секций. Увеличение длины радиатора приводит к повышению гидравлического сопротивления, что может потребовать увеличения мощности циркуляционного насоса или переналадки системы.
Необходимость демонтажа и переделки существующего радиатора: процесс может привести к временному перерыву в отоплении (если производится в отопительный сезон), хотя обычно он занимает несколько часов.
Возможность несовместимости при наращивании старых батарей: если существующий радиатор изготовлен снятым с производства или имеет нестандартные размеры, найти совместимые секции для наращивания может быть затруднительно.
Сравнительная таблица основных параметров
| Параметр | Дополнительный радиатор | Наращивание секций |
|---|---|---|
| Стоимость материалов | 12 000-35 000 руб. | 3 000-8 000 руб. |
| Стоимость работ | 8 000-20 000 руб. | 2 000-4 000 руб. |
| Время установки | 2-5 дней | 3-5 часов |
| Перерыв в отоплении | Минимальный (при параллельном подключении) | 2-3 часа |
| Равномерность нагрева | Отличная (два независимых источника) | Хорошая (до 10 сек.), может быть неравномерной (свыше 12 сек.) |
| Регулирование мощности | Независимое для каждого радиатора | Общее для всей батареи |
| Нагрузка на насос | Пропорциональна увеличению мощности | Пропорциональна увеличению мощности |
| Виды работ | Штробление, прокладка труб, согласования | Демонтаж батареи, соединение секций |
| Эстетика помещения | Может потребовать согласования дизайна | Сохраняется существующий дизайн |
| Резервирование при поломке | Да (второй радиатор продолжает работать) | Нет (отключение батареи приводит к потере тепла на этом участке) |
Практические рекомендации по выбору варианта
Выбирайте дополнительный радиатор, если:
Помещение имеет большую площадь (более 25 квадратных метров) с неравномерным распределением температуры. В этом случае два радиатора, размещенные на противоположных концах помещения, обеспечат более комфортный микроклимат, чем один длинный радиатор.
Требуется значительное увеличение тепловой мощности (более чем на 50-100% от имеющейся). При таких объемах наращивание одной батареи становится нецелесообразным или невозможным.
Существуют специфические зоны теплопотерь, требующие дополнительного обогрева. Например, наличие большого остекления, входной двери или узкого коридора, где размещение дополнительного локального источника тепла будет особенно эффективным.
Система отопления рассчитана на резервирование и отказоустойчивость. В медицинских учреждениях, школах и других общественных зданиях резервный радиатор обеспечивает непрерывность обслуживания при выходе из строя одной батареи.
Финансовые возможности позволяют произвести полный монтаж, и текущие условия в помещении допускают проведение работ без значительного нарушения порядка (например, при ремонте помещения или новом строительстве).
Выбирайте наращивание секций, если:
Требуется скромное увеличение тепловой мощности на 20-30% от текущей. В этом случае добавление 3-5 секций к существующей батарее будет оптимальным решением.
Бюджет ограничен, а работы необходимо выполнить в короткие сроки. Наращивание является наиболее экономичным и быстрым способом повышения теплоотдачи.
Существующий радиатор расположен оптимально в отношении теплопотерь помещения (например, под окном), и его увеличение не вызовет эстетических проблем.
Система отопления имеет хороший напор циркуляции и способна обеспечить равномерный нагрев расширенной батареи без балансировки.
Помещение имеет небольшую площадь, и концентрация тепла в одном месте не вызовет значительных температурных градиентов.
Невозможно получить согласие управляющей компании или собственников иной недвижимости на прокладку новых трубопроводов через общие помещения.
Гибридный подход: комбинированное решение
На практике часто применяется комбинированный подход, когда наращивание существующего радиатора сочетается с установкой дополнительного компактного радиатора в стратегически важном месте. Например, можно увеличить основной радиатор под окном на 3-4 секции и одновременно установить небольшой конвектор или компактный радиатор у входной двери.
Такой подход позволяет достичь оптимального распределения тепла в помещении при относительно умеренных затратах. Основной радиатор обеспечивает базовый обогрев, а дополнительный компактный радиатор решает проблему локальных теплопотерь. Это особенно эффективно в помещениях неправильной формы или с нетипичным расположением окон и дверей.
Технические расчеты при выборе решения
Перед окончательным выбором необходимо провести расчет требуемой тепловой мощности. Удельная тепловая нагрузка составляет обычно 100-150 Вт на 1 квадратный метр площади при среднесуровом климате. Для помещения площадью 20 квадратных метров требуется примерно 2000-3000 Вт тепловой мощности.
Если существующий радиатор обеспечивает 1500 Вт, а требуется 2500 Вт, то недостаток составляет 1000 Вт. Одна секция алюминиевого радиатора обеспечивает примерно 100-150 Вт, поэтому требуется наращивание на 6-10 секций. Если существующий радиатор имеет 10 секций, то его предельный размер будет достигнут, и целесообразнее установить дополнительный радиатор на 500-700 Вт.
Расчет гидравлического сопротивления системы показывает, может ли циркуляционный насос обеспечить равномерный нагрев расширенной батареи. Если сопротивление превышает допустимое значение (обычно 50-100 Па/м), может потребоваться установка бустерного насоса или выбор в пользу второго дополнительного радиатора.
Анализ давления в системе необходим для определения допустимой нагрузки на расширительный бак и предохранительный клапан при наращивании количества секций или добавлении нового радиатора. Увеличение объема теплоносителя в системе требует соответствующего увеличения объема расширительного бака.
Заключение
Соединение батарей отопления между собой является ответственной инженерной задачей, требующей глубокого знания материаловедения, гидравлики и нормативной базы. Правильное выполнение этой операции обеспечивает надежную, безопасную и эффективную работу системы отопления на протяжении многих лет.
Ключевые принципы успешного соединения батарей включают: выбор правильных материалов и фитингов, совместимых с типом радиаторов и качеством теплоносителя; применение надежных методов герметизации; установку необходимых управляющих и балансировочных элементов; проведение тщательного гидравлического испытания перед введением системы в эксплуатацию; регулярное обслуживание и диагностику проблем.
При соблюдении этих принципов и рекомендаций система отопления с соединенными батареями будет работать надежно, обеспечивая комфортное отопление помещения с минимумом проблем и затрат на ремонт.
