Как работает термостатический клапан
Термостатический клапан — это автоматическое устройство для регулирования температуры в помещении путём изменения количества теплоносителя, поступающего в радиатор отопления. Установка терморегулирующих клапанов позволяет поддерживать комфортный микроклимат в каждой комнате независимо и экономить до 20–25% тепловой энергии.
Согласно СП 60.13330.2020 (актуализированная редакция СНиП 41-01-2003), в жилых и общественных зданиях у отопительных приборов следует устанавливать автоматические терморегуляторы. Это требование направлено на обеспечение энергоэффективности и индивидуального регулирования теплоотдачи радиаторов.
Что такое термостатический клапан и зачем он нужен
Термостатический клапан (терморегулятор, термостат) — это запорно-регулирующая арматура, которая автоматически изменяет расход теплоносителя через радиатор в зависимости от температуры воздуха в помещении. Устройство состоит из двух основных элементов:
- Термостатический клапан (корпус) — устанавливается на трубу подачи теплоносителя к радиатору
- Термостатическая головка (термоголовка) — содержит чувствительный элемент и механизм управления клапаном
Основные функции терморегулятора
- Автоматическое поддержание заданной температуры в помещении
- Экономия тепловой энергии за счёт снижения теплоотдачи при достижении комфортной температуры
- Индивидуальная регулировка температуры в каждой комнате
- Защита от перегрева помещения при избыточной теплоотдаче системы
- Компенсация теплопоступлений от солнечного излучения, бытовых приборов, людей
Когда необходим термостатический клапан
| Ситуация | Нужен ли терморегулятор | Пояснение |
|---|---|---|
| Двухтрубная система отопления | Да, рекомендуется | Оптимальные условия для работы термостата |
| Лучевая (коллекторная) разводка | Да, рекомендуется | Идеальная схема для индивидуального регулирования |
| Однотрубная система с байпасом | Да, со специальным клапаном | Требуется клапан с повышенной пропускной способностью |
| Однотрубная система без байпаса | Не рекомендуется | Перекрытие одного радиатора нарушит работу всей ветки |
| Помещения с переменной нагрузкой | Да, обязательно | Офисы, конференц-залы, спальни |
| Комнаты на солнечной стороне | Да, рекомендуется | Компенсация солнечного нагрева |
| Автономное отопление частного дома | Да, для экономии | Окупаемость 1–2 отопительных сезона |
Принцип работы термостатического клапана
Принцип работы термостатического клапана основан на физическом свойстве веществ изменять объём при изменении температуры. Рассмотрим работу устройства поэтапно.

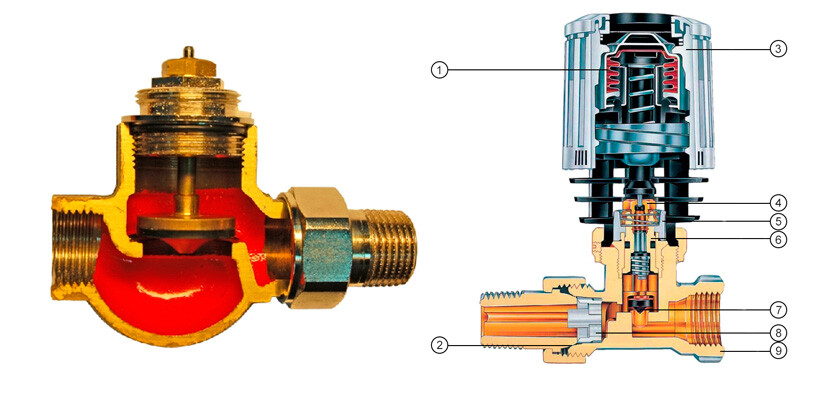

Устройство термоголовки
Термостатическая головка содержит следующие элементы:
- Сильфон — герметичная гофрированная ёмкость, заполненная термочувствительным веществом
- Термочувствительный наполнитель — жидкость (толуол, ацетон), газоконденсат или твёрдое вещество (парафин)
- Шток — передаёт усилие от сильфона на клапан
- Возвратная пружина — возвращает шток в исходное положение при снижении температуры
- Настроечная пружина — позволяет задавать требуемую температуру поворотом ручки
Алгоритм работы
Работа термостатического клапана происходит следующим образом:
- Повышение температуры воздуха — термочувствительное вещество в сильфоне нагревается и расширяется
- Увеличение объёма сильфона — расширяющийся сильфон давит на шток клапана
- Перемещение штока — шток движется вниз и прикрывает проходное сечение клапана
- Уменьшение расхода теплоносителя — радиатор получает меньше горячей воды и остывает
- Снижение температуры воздуха — помещение охлаждается до заданного значения
- Сжатие сильфона — при снижении температуры сильфон сжимается, пружина возвращает шток
- Открытие клапана — расход теплоносителя увеличивается, радиатор нагревается
Важно понимать: термостатический клапан не регулирует расход плавно, как ручной вентиль. Он работает в режиме «открыто-закрыто» (дискретно), постоянно балансируя между этими состояниями для поддержания заданной температуры.
Типы термочувствительных наполнителей
| Тип наполнителя | Время реакции | Точность | Особенности |
|---|---|---|---|
| Жидкостный (толуол, ацетон) | 20–25 минут | ±0,5–1°C | Надёжный, распространённый тип |
| Газоконденсатный | 8–10 минут | ±0,2–0,5°C | Быстрая реакция, высокая точность |
| Твердотельный (парафин) | 25–30 минут | ±1–1,5°C | Бюджетный вариант, меньшая точность |
Газоконденсатные термоголовки считаются более современными и точными, так как газ располагается в наиболее удалённой от радиатора части сильфона и точнее реагирует на температуру воздуха, а не на температуру теплоносителя.
Виды термостатических клапанов
Терморегуляторы классифицируются по нескольким признакам: типу системы отопления, способу управления, форме исполнения и типу подключения.
По типу системы отопления
| Тип клапана | Система отопления | Пропускная способность Kvs | Особенности |
|---|---|---|---|
| Для двухтрубных систем | Двухтрубная, лучевая | 0,4–0,9 м³/ч | Повышенное гидравлическое сопротивление |
| Для однотрубных систем | Однотрубная с байпасом | 1,2–2,5 м³/ч | Увеличенное проходное сечение |
Внимание: нельзя использовать клапаны для двухтрубных систем в однотрубной разводке — из-за малого проходного сечения весь теплоноситель пойдёт через байпас, минуя радиатор.
По способу управления
| Тип | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Ручной (механический вентиль) | Регулировка вращением ручки | Простота, низкая цена | Нет автоматики, требует постоянной настройки |
| Механическая термоголовка | Автоматическая регулировка сильфоном | Автономность, надёжность, доступная цена | Реакция 10–25 минут |
| Электронная термоголовка | Управление микропроцессором | Программирование, точность, дистанционное управление | Высокая цена, нужны батарейки |
| С выносным датчиком | Датчик на капиллярной трубке (до 2 м) | Точное измерение температуры в помещении | Сложнее монтаж, выше цена |
| С выносным регулятором | Регулятор на стене (до 8–15 м) | Удобство управления, точность | Требуется прокладка капилляра |
По форме исполнения
- Прямой (проходной) — для горизонтальной подводки труб
- Угловой — для вертикальной подводки снизу или из стены
- Осевой — для подключения из стены
- Трёхосевой (левый/правый) — универсальный, для различных схем подключения
По типу присоединения термоголовки
| Тип соединения | Описание | Стандарт |
|---|---|---|
| Резьбовое M30×1,5 | Стандартная резьба, накручивается на клапан | Большинство производителей |
| Clip-Clap (защёлка) | Быстрая установка защёлкиванием | Danfoss RA, Oventrop |
| С адаптером | Через переходник для разных клапанов | Универсальные модели |
Как выбрать термостатический клапан
При выборе терморегулятора необходимо учитывать несколько ключевых параметров.
Критерии выбора
- Тип системы отопления — однотрубная или двухтрубная. Это определяет требуемую пропускную способность клапана
- Диаметр подключения — DN15 (1/2") или DN20 (3/4"), должен соответствовать диаметру подводящей трубы
- Форма исполнения — прямой или угловой, в зависимости от схемы подключения радиатора
- Тип термоголовки — механическая или электронная, со встроенным или выносным датчиком
- Диапазон настройки температуры — обычно от 6–8°C до 26–28°C
- Максимальное рабочее давление — для многоквартирных домов не менее 10 бар
- Максимальная температура теплоносителя — обычно 100–120°C
Рекомендации по выбору
- Приобретайте клапан и термоголовку одного производителя — это гарантирует совместимость
- Для радиаторов в нише, за шторами или с декоративным экраном выбирайте термоголовку с выносным датчиком
- Для программируемого отопления (ночной режим, отсутствие дома) — электронную термоголовку
- Для общественных зданий — модели с антивандальной защитой и ограничением диапазона настройки
- Обратите внимание на наличие функции защиты от замерзания (положение «*» на шкале)
Как установить термоголовку на радиатор
Установка термоголовки на радиатор отопления включает монтаж термостатического клапана и подключение к нему термостатической головки. Рассмотрим процесс поэтапно.
Необходимые инструменты и материалы
- Два разводных (газовых) ключа
- Плашка (лерка) или клупп для нарезки резьбы (при необходимости)
- ФУМ-лента или лён с герметиком для уплотнения резьбы
- Термостатический клапан с термоголовкой
- Контргайки (обычно в комплекте)
Выбор места установки термоголовки
Правильное расположение термоголовки критически важно для корректной работы. Термостатическая головка должна находиться в зоне, где температура воздуха соответствует средней температуре в помещении.
Правильное расположение
- Горизонтально, перпендикулярно плоскости радиатора
- На высоте 400–600 мм от пола
- В зоне свободной циркуляции воздуха
- Вдали от источников тепла и холода
Типичные ошибки расположения
| Ошибка | Последствия | Решение |
|---|---|---|
| Вертикальная установка над клапаном | Нагрев от трубы, преждевременное закрытие клапана | Установить горизонтально или использовать выносной датчик |
| Радиатор в нише или за экраном | Перегрев термоголовки, помещение не прогревается | Термоголовка с выносным датчиком |
| Рядом с окном или форточкой | Охлаждение сквозняком, постоянный нагрев радиатора | Перенести термоголовку или использовать выносной датчик |
| За плотными шторами | Изоляция от воздуха помещения | Термоголовка с выносным датчиком или регулятором |
Пошаговая инструкция по установке
Подготовительные работы
- Отключите отопление и слейте воду из системы (или перекройте радиатор запорными кранами)
- Демонтируйте старую запорную арматуру (если есть)
- При необходимости нарежьте резьбу на трубах с помощью плашки или клуппа
Монтаж термостатического клапана
- Определите направление потока теплоносителя — на клапане есть стрелка
- Накрутите контргайку на сгон трубы
- Намотайте ФУМ-ленту на резьбу (10–15 витков по часовой стрелке)
- Накрутите термостатический клапан на трубу, не затягивая до конца
- Повторите операции для второго соединения (со стороны радиатора)
- Затяните оба соединения одновременно двумя разводными ключами
Установка термоголовки
- Установите термоголовку на максимальное значение температуры (положение 5 или MAX)
- Совместите метки на термоголовке и клапане
- Для резьбового соединения — накрутите головку до упора
- Для соединения Clip-Clap — вставьте головку и дождитесь щелчка
- Убедитесь, что головка установлена горизонтально
Проверка работоспособности
- Заполните систему отопления и стравите воздух
- Включите отопление и дождитесь нагрева радиатора
- Установите термоголовку на минимум — радиатор должен начать остывать
- Установите на максимум — радиатор должен нагреться
Как настроить термостат на радиаторе
После установки необходимо правильно настроить термоголовку для поддержания комфортной температуры.
Шкала термоголовки
На механических термоголовках нанесена шкала с цифрами от 0 (или *) до 5 (иногда до 6). Каждая цифра соответствует определённому диапазону температуры:
| Положение | Температура, °C | Назначение |
|---|---|---|
| * (снежинка) | 6–7 | Защита от замерзания |
| 1 | 12–14 | Минимальный нагрев, нежилые помещения |
| 2 | 16–17 | Спальня, ночной режим |
| 3 | 20–21 | Комфортная температура, гостиная |
| 4 | 24–26 | Детская, ванная комната |
| 5 | 28–30 | Максимальный нагрев |
Примечание: точные значения температуры зависят от производителя и указаны в паспорте изделия. Промежуточные деления между цифрами соответствуют шагу примерно 1–2°C.
Алгоритм настройки
- Подготовка: закройте окна и двери в помещении, уберите источники тепла (выключите обогреватели)
- Максимальный нагрев: установите термоголовку на максимум (5) и дождитесь прогрева помещения
- Контроль температуры: когда температура в комнате превысит желаемую на 5–7°C, начните закрывать клапан
- Поиск точки баланса: медленно поворачивайте ручку в сторону уменьшения, пока не услышите шум воды в корпусе
- Фиксация положения: запомните положение ручки или сделайте отметку на корпусе
- Проверка: через 1–2 часа измерьте температуру в помещении и скорректируйте настройку при необходимости
Рекомендуемые температуры для разных помещений
Согласно СП 60.13330.2020 и ГОСТ 30494-2011, оптимальные температуры составляют:
| Помещение | Оптимальная температура, °C | Положение на термоголовке |
|---|---|---|
| Жилая комната, гостиная | 20–22 | 3 |
| Спальня | 18–20 | 2–3 |
| Детская | 22–24 | 3–4 |
| Кухня | 18–20 | 2–3 |
| Ванная комната | 24–26 | 4 |
| Туалет | 18–20 | 2–3 |
| Коридор, прихожая | 16–18 | 2 |
| Кладовая, подсобные помещения | 12–14 | 1 |
Установка терморегулирующих клапанов на отопительных приборах: нормативные требования
Монтаж термостатических клапанов регламентируется рядом нормативных документов:
Основные нормативные документы
| Документ | Название | Требования |
|---|---|---|
| СП 60.13330.2020 | Отопление, вентиляция и кондиционирование воздуха | Обязательность установки автоматических терморегуляторов в жилых и общественных зданиях |
| СП 73.13330.2016 | Внутренние санитарно-технические системы зданий | Требования к монтажу и наладке терморегуляторов |
| ГОСТ 30494-2011 | Здания жилые и общественные. Параметры микроклимата | Нормируемые температуры воздуха в помещениях |
| ГОСТ Р 55656-2013 | Энергетические характеристики зданий. Расчёт теплопотребления | Учёт терморегуляторов при расчёте энергоэффективности |
Основные требования к установке
- Терморегуляторы должны обеспечивать гидравлическое уравновешивание системы отопления
- При применении декоративных экранов или затруднённом доступе к радиаторам следует использовать термоголовки с выносным датчиком (СП 60.13330.2020)
- Регулирующая арматура для однотрубных систем должна иметь минимальное гидравлическое сопротивление
- Для двухтрубных систем применяется арматура с повышенным сопротивлением
- Направление установки клапана должно соответствовать направлению потока теплоносителя
Обслуживание и возможные проблемы
Регулярное обслуживание
- По окончании отопительного сезона снимите термоголовки с клапанов — это предотвратит прикипание подвижных элементов
- Перед началом сезона установите термоголовки и проверьте их работу
- Периодически (раз в месяц) покрутите ручку от минимума до максимума для разработки механизма
Типичные неисправности и их устранение
| Проблема | Возможная причина | Решение |
|---|---|---|
| Радиатор не нагревается при открытой термоголовке | Залипший шток клапана | Снять термоголовку, вытянуть шток пассатижами |
| Радиатор горячий при закрытой термоголовке | Неисправность сильфона, износ уплотнений | Заменить термоголовку или клапан |
| Термоголовка не реагирует на изменение температуры | Разгерметизация сильфона | Заменить термоголовку |
| Шум воды в клапане | Слишком высокий перепад давления | Установить клапан с бо́льшим Kvs или балансировочный вентиль |
| Некорректная работа — в комнате холодно или жарко | Неправильное расположение термоголовки | Переустановить или использовать выносной датчик |
Экономическая эффективность
Установка термостатических клапанов позволяет существенно снизить расходы на отопление:
- Экономия тепловой энергии — 10–25% в зависимости от условий эксплуатации
- Срок окупаемости — 1–2 отопительных сезона для автономного отопления
- Срок службы — 15–20 лет для качественных изделий
Наибольшая экономия достигается в помещениях с переменной тепловой нагрузкой: спальнях (ночной режим), комнатах на солнечной стороне, помещениях с периодическим пребыванием людей.
Заключение
Термостатический клапан — это эффективное и доступное решение для автоматического регулирования температуры в помещениях. Принцип работы устройства основан на физических свойствах термочувствительных веществ, что обеспечивает энергонезависимость и надёжность работы.
При выборе терморегулятора необходимо учитывать тип системы отопления, схему подключения радиатора и условия эксплуатации. Правильная установка термоголовки — горизонтально, в зоне свободной циркуляции воздуха — гарантирует корректную работу и максимальную эффективность.
Согласно СП 60.13330.2020, установка автоматических терморегуляторов на отопительных приборах является обязательной для жилых и общественных зданий. Это требование обусловлено необходимостью обеспечения энергоэффективности и комфортных условий проживания.
