Как повесить радиатор отопления на кронштейны
Правильный монтаж батарей отопления обеспечивает эффективную теплоотдачу и надежную работу всей системы отопления. Установка радиатора на специальные кронштейны является стандартным способом крепления, требующим соблюдения определенных технологических процессов и норм безопасности.
Подготовка к установке радиатора отопления
Перед началом работ необходимо выполнить ряд подготовительных мероприятий. Прежде всего, следует убедиться в наличии технической документации на здание и систему отопления, которая содержит сведения о расположении трубопроводов, расстояниях между стояками и требуемых параметрах системы.
Отключение системы отопления является обязательной процедурой. При наличии циркуляционного насоса в системе его следует остановить, а затем перекрыть запорные вентили на подающей и обратной линиях трубопровода. Для полного осушения системы нужно открыть воздухоотводчик в верхней части старого радиатора, если он заменяется.
Выбор места установки определяется несколькими факторами: наличием внешней стены, расстоянием от окна, доступностью для обслуживания и возможностью подключения к трубопроводам. Радиатор должен быть расположен на расстоянии 100-120 мм от подоконника, 50-100 мм от стены и не менее 200 мм от пола.
Площадь помещения и требуемая тепловая мощность рассчитываются исходя из климатических условий региона. Обычно расчет проводится специалистом при проектировании системы отопления и учитывает теплопроводность стен, окон, потери теплоты, а также предусмотренный режим температуры внутри помещения.
Необходимые инструменты и материалы
Для выполнения работ потребуются следующие инструменты:
- Рулетка длиной 5-10 метров для измерения расстояний и разметки стены
- Уровень строительный водяной или лазерный для определения горизонтальности и вертикальности
- Карандаш или маркер для нанесения отметок на стену
- Дрель-перфоратор с буром соответствующего диаметра для сверления отверстий
- Шуруповерт или отвертка для крепления кронштейнов
- Гаечный ключ или разводной ключ для подсоединения трубопроводов
- Герметик или ФУМ-лента для герметизации резьбовых соединений
- Прокладки из паронита или резины для предотвращения протечек
Из материалов нужны: анкерные болты или дюбели, соответствующие типу стены (для железобетона, кирпича или гипсокартона), кронштейны специальные для крепления радиаторов и соединительные фитинги для подключения к системе отопления.
Проверка кронштейнов и их соответствие типу радиатора
Количество кронштейнов зависит от длины радиатора. Для батарей длиной до 1000 мм требуется минимум 2 кронштейна (верхний и нижний). При большей длине рекомендуется устанавливать дополнительные опорные элементы на расстоянии 1000-1200 мм друг от друга.
Тип кронштейна выбирается исходя из конструкции радиатора и материала стены. Для чугунных батарей используются усиленные кронштейны, способные выдержать значительный вес. Для алюминиевых и биметаллических радиаторов могут применяться более легкие конструкции. Кронштейны должны иметь покрытие, защищающее их от коррозии.
Необходимо проверить целостность кронштейнов, отсутствие трещин и деформаций. Все крепежные отверстия должны соответствовать размерам дюбелей и болтов. Расстояние между кронштейнами обязано быть равномерным для обеспечения балансировки нагрузки по всей длине радиатора.
Разметка стены для установки кронштейнов
Процесс разметки начинается с определения горизонтальной линии, на которой будут расположены верхние кронштейны. От подоконника отмеряется расстояние 100-120 мм вниз, и на стене с помощью уровня и карандаша проводится горизонтальная линия. Эта линия должна быть идеально горизонтальной, так как от этого зависит правильная работа радиатора.
Вторая горизонтальная линия для нижних кронштейнов проводится на расстоянии 200-300 мм от пола. Между верхней и нижней линиями находится пространство для размещения радиатора. Линии должны быть параллельны полу и потолку.
Вертикальное центрирование радиатора выполняется так: измеряется ширина окна, находится его центр, затем от центра отмеряются расстояния до краев радиатора. Радиатор должен быть установлен симметрично относительно окна. Отметки для крепежных отверстий кронштейнов наносятся по вертикали относительно центра с учетом расстояния между соседними секциями батареи.
При разметке следует учитывать расположение трубопроводов системы отопления. Кронштейны не должны препятствовать доступу к запорным вентилям, воздухоотводчику и сливному крану радиатора. Расстояние от кронштейна до трубы должно быть достаточным для выполнения работ по обслуживанию.
Точность разметки проверяется повторным нанесением отметок с использованием уровня. Допустимое отклонение от горизонтали составляет не более 2 мм на метр длины. Слишком большой наклон приводит к нарушению циркуляции теплоносителя в батарее и появлению воздушных пробок.
Установка кронштейнов на стену
Перед сверлением отверстий необходимо убедиться в отсутствии скрытых коммуникаций за стеной. Проверяют наличие электропроводки, водопровода, газопровода. При сверлении железобетонных стен используется перфоратор с буром по бетону диаметром, соответствующим размеру дюбеля.
Глубина отверстия должна быть на 10-15 мм больше длины дюбеля. После сверления отверстие очищается от пыли и щебня с помощью щетки или пылесоса. Дюбель вставляется в отверстие и аккуратно забивается молотком до упора, но так, чтобы не повредить резьбовую часть.
Кронштейн прикладывается к стене так, чтобы его отверстия совпадали с вкрученными дюбелями. Затем в отверстия вворачиваются болты с шайбами, обеспечивающими равномерное распределение нагрузки. Болты затягиваются крест-накрест, чтобы обеспечить равномерное прижатие кронштейна к стене.
После установки каждого кронштейна проверяется его горизонтальность и вертикальность. Он должен быть надежно зафиксирован и не допускать движения при надавливании. Для деревянных стен используются саморезы со специальной конструкцией, обеспечивающей надежное крепление в древесине.
Монтаж радиатора на кронштейны

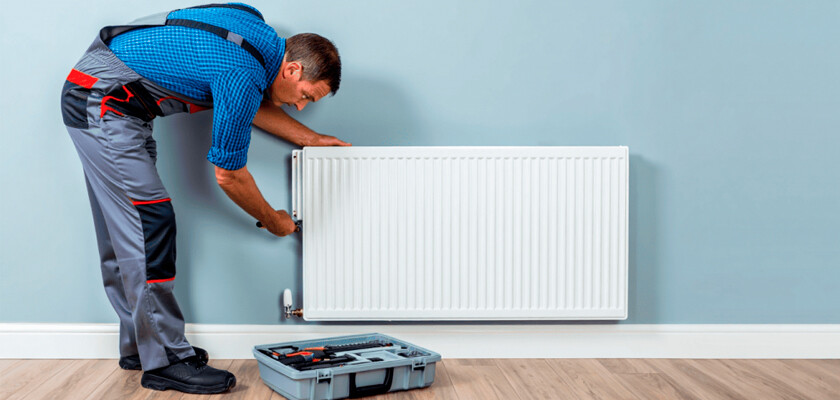

Радиатор поднимается и укладывается на установленные кронштейны. Батарея должна войти в пазы кронштейнов плавно, без усилий. Если радиатор не садится, это указывает на неправильную установку кронштейнов или их смещение.
Наклон радиатора должен быть в сторону обратного трубопровода. Величина уклона составляет 1-2 см на метр длины. Это необходимо для беспрепятственного удаления воздуха из батареи и исключения образования воздушных пробок. При правильном наклоне воздухоотводчик устанавливается в верхней точке радиатора.
Подсоединение трубопроводов выполняется с использованием герметизирующих материалов. На резьбовых соединениях наматывается ФУМ-лента в количестве 4-5 слоев или используется герметик. Это предотвращает протечки при циркуляции теплоносителя под давлением в системе отопления.
Трубопроводы подключаются к входному и выходному патрубкам радиатора. Направление подачи теплоносителя зависит от конструкции батареи и может быть одностороннее или диагональное. Соединения затягиваются гаечным ключом с контролем усилия, чтобы не повредить резьбу и не создать чрезмерное напряжение в трубах.
Установка регулировочных вентилей и воздухоотводчика
На входе теплоносителя в радиатор устанавливается запорный вентиль или термостатический клапан. Термостатический вентиль позволяет регулировать температуру батареи и расход теплоносителя. На обратном трубопроводе размещается запорный вентиль для перекрытия системы при необходимости.

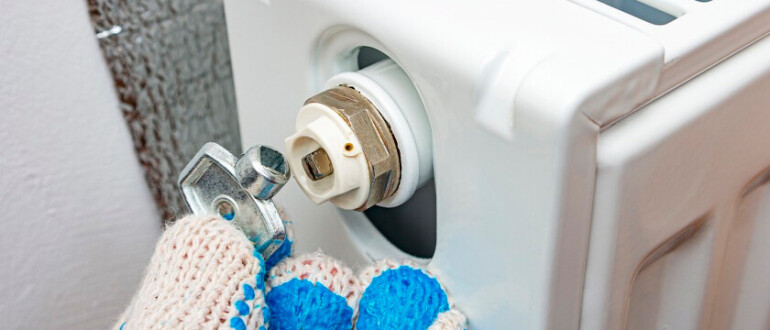

Воздухоотводчик автоматический устанавливается в верхней части радиатора на выход обратного трубопровода или в специальное отверстие в пробке батареи. Воздухоотводчик обеспечивает автоматическое удаление воздуха из системы отопления при запуске и во время работы.
Сливной кран располагается в нижней части радиатора для полного опорожнения батареи при необходимости проведения ремонтных работ или замены теплоносителя. Сливной кран должен быть легкодоступным и иметь возможность присоединения слива в канализацию или другую емкость.
Проверка и регулировка установленного радиатора
После монтажа проводится визуальный осмотр всех соединений на предмет протечек. Убедитесь в отсутствии влаги на трубопроводах и под батареей. При обнаружении капель воды или влажных пятен необходимо перетянуть резьбовое соединение или заново намотать ФУМ-ленту.
Включение системы отопления осуществляется медленно. Запорные вентили открываются постепенно, чтобы избежать гидравлического удара в трубопроводах. Во время заполнения системы теплоносителем открывается воздухоотводчик для выхода воздуха.
Проверка работоспособности выполняется путем ощупывания батареи. Радиатор должен равномерно прогреваться по всей площади. Если какие-то части батареи остаются холодными, это указывает на наличие воздушных пробок. В этом случае открывают воздухоотводчик и дают воздуху выйти.
Давление в системе отопления контролируется манометром, который обычно устанавливается на расширительном баке или в специальном разъеме. Номинальное давление для жилищных систем составляет 1,5-2,5 атмосфер. При избыточном давлении открывается сливной кран для выпуска части теплоносителя.
Регулирование потока теплоносителя выполняется с помощью термостатического вентиля или запорной арматуры. Начальное открытие регулировочного клапана устанавливается на среднее положение, затем по необходимости увеличивается или уменьшается для достижения оптимальной температуры в помещении.
Нормативное регулирование установки радиаторов отопления
Основные нормативные документы
Установка радиаторов отопления в Российской Федерации регламентируется следующими нормативными документами:
- ГОСТ 31311-2005 «Приборы отопительные. Методы измерения теплоотдачи» определяет стандарты для оборудования отопления
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» содержит основные требования к проектированию и монтажу систем отопления
- СП 124.13330.2012 «Тепловые сети» устанавливает требования к тепловым сетям и внутридомовым сетям
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» определяет требуемые температурные режимы
- ГОСТ 8736-2014 «Краны шаровые стальные приварные для технологических трубопроводов» регулирует качество запорной арматуры
Требования к расстояниям и размещению
| Параметр | Требование (мм) | Назначение |
|---|---|---|
| Расстояние от подоконника | 100-120 | Предотвращение холода от окна, циркуляция воздуха |
| Расстояние от стены | 50-100 | Теплообмен со стеной, предотвращение повреждений |
| Расстояние от пола | 200-250 | Удобство уборки, нормальная циркуляция теплого воздуха |
| Высота установки верхних кронштейнов | 30-50 | Надежное крепление, правильный наклон |
| Наклон радиатора | 10-20 на 1 м длины | Удаление воздуха, циркуляция теплоносителя |
Требования по типам помещений
Жилые помещения
Для жилых помещений согласно СНиП 41-01-2003 установлены следующие требования:
- Расчетная температура в жилых комнатах не менее 20°C
- Радиаторы должны быть установлены у внешних стен с окнами для компенсации потерь тепла
- Доступность для чистки и обслуживания обязательна
- Расстояние между стеной и радиатором должно быть достаточным для циркуляции воздуха
- В спальнях и гостиных допускается установка экранов, не нарушающих теплоотдачу более чем на 5-10%
- Допускается использование полотенцесушителей и декоративных ограждений при соблюдении норм безопасности
Административные и общественные помещения
Для офисов, поликлиник, образовательных учреждений и других административных зданий:
- Расчетная температура в офисах не менее 18-20°C в зависимости от типа работ
- В медицинских учреждениях требуется температура не менее 18-22°C в зависимости от специфики отделения
- В образовательных учреждениях температура должна быть 18-21°C
- Радиаторы обязательно должны иметь защитные ограждения в помещениях с детьми, предотвращающие травмы
- Высота установки может быть увеличена при наличии защиты
- Требуется обеспечение свободного доступа к регулировочным элементам для персонала
- При наличии открытых люков и ревизионных отверстий радиатор размещается на расстоянии не менее 300 мм
Специальные требования
В помещениях с повышенной влажностью (ванные комнаты, бассейны) радиаторы изготавливаются из материалов, устойчивых к коррозии. Кронштейны должны быть из нержавеющей стали или иметь специальное покрытие. В производственных помещениях допускается увеличение расстояний для безопасности работников.
Альтернативные способы установки радиаторов
Установка на полу с использованием ножек
Когда монтаж на стену невозможен, радиаторы устанавливаются на специальные металлические ножки. Этот способ используется в следующих случаях:
- Конструкция стены не допускает крепления (гипсокартон, панели без основания)
- Стена в помещении имеет архитектурное значение и не может быть нарушена
- Требуется частая перестановка оборудования
- Необходимо установить радиатор в центре помещения
Ножки крепятся к нижним коллекторам батареи. Радиатор устанавливается на твердое, ровное основание. Требуется использование двойных кранов на входе и выходе для удобства демонтажа. Высота установки не должна быть меньше 150 мм от пола.
Встраивание в нишу стены
Радиаторы встраиваются в специально подготовленные углубления в наружной стене. Способ применяется при реконструкции или капитальном ремонте:
- Ниша выбирается глубже, чем толщина радиатора, на 30-50 мм
- Обеспечивается естественная циркуляция воздуха перед и за батареей
- Кронштейны могут крепиться к боковым стенкам ниши
- Фасадная часть ниши оформляется согласно дизайну помещения
- Требуется обеспечение доступа для обслуживания и ремонта
Установка конвекторов с принудительной циркуляцией
Внутрипольные и плинтусные конвекторы применяются при невозможности традиционного размещения батарей. Преимущества и особенности:
- Конвекторы встраиваются в подпольное пространство или плинтус
- Занимают минимум полезной площади помещения
- Требуют электроснабжения для работы вентилятора
- Могут устанавливаться по периметру помещения
- Обеспечивают более быстрый прогрев помещения по сравнению с пассивными батареями
Настенные приборы отопления и панели
Альтернативой традиционным радиаторам являются современные нагревательные панели:
- Отопительные панели монтируются прямо на стену подобно картинам или зеркалам
- Панели могут встраиваться в стену на уровне плинтуса
- Электрические панели устанавливаются в любом месте помещения при наличии электросети
- Тонкопленочные инфракрасные обогреватели монтируются под отделку потолка или стен
- Полотно пол с электрическим обогревом укладывается под покрытие напольного материала
Система лучистого отопления
Система встроенных трубопроводов в конструкциях зданий используется вместо традиционных радиаторов:
- Трубопроводы прокладываются в полу, стенах или потолке
- Требуется специальное проектирование и монтаж на этапе строительства
- Обеспечивает равномерный нагрев помещения без заметных теплоносителей
- Позволяет достичь высокого уровня комфорта и эстетики
- Требует более низких температур теплоносителя (40-50°C вместо 70-90°C)
Важные замечания при установке радиаторов отопления
Несоблюдение технологии разметки и установки кронштейнов приводит к перекосу батареи, что нарушает циркуляцию теплоносителя. Образующиеся воздушные пробки препятствуют нормальному прогреву радиатора и снижают эффективность системы отопления в целом.
При работе с системой отопления необходимо соблюдать правила техники безопасности. Не следует работать с открытыми соединениями под давлением. Теплоноситель может быть горячим и вызвать ожоги. Работы проводятся только при отключенной циркуляции теплоносителя.
Качество используемых материалов влияет на надежность и долговечность системы. Кронштейны из нержавеющей стали или с антикоррозионным покрытием служат дольше. Герметики и прокладки должны быть рассчитаны на температуру теплоносителя и давление в системе.
Периодическое обслуживание системы отопления включает проверку герметичности соединений, очистку воздухоотводчика от загрязнений и контроль давления. При появлении течей или значительного снижения давления необходимо своевременно проводить ремонтные работы.
При замене старого радиатора на новый следует выполнить полную очистку внутренней полости стояка от отложений и окислов. Это обеспечит нормальную циркуляцию теплоносителя и предотвратит преждевременный выход из строя нового оборудования.
Правильная установка радиатора на кронштейны требует внимания к деталям и соблюдения технологических процессов. При выполнении всех требований батарея будет эффективно отапливать помещение и служить надежно в течение длительного времени.
