Экспандирование трубы
Правда ли, что аксиальная система монтажа — это самый простой и быстрый способ собрать трубопровод из сшитого полиэтилена? Абсолютно! Обучение занимает минуты, а преимущества очевидны: никаких резиновых уплотнителей, которые можно потерять или повредить, и идеальная герметизация за счет самой трубы.
Однако за этой кажущейся простотой скрываются важные нюансы. Именно они отделяют качественный и долговечный монтаж от проблемного. Ключ ко всему — процесс экспандирования, то есть контролируемого расширения конца трубы.
Основы процесса
В основе процесса экспандирования лежит явление пластической деформации. Когда в торец трубы вводится экспандер (дорн) и оказывается на него давление, материал трубы (будь то металл или сшитый полиэтилен) переходит предел своей упругости.
Что это значит на практике?
- Упругая деформация (обратимая): Сначала материал пытается «сопротивляться», незначительно растягиваясь. Если бы усилие прекратилось на этом этапе, труба вернулась бы к исходному диаметру.
- Пластическая деформация (необратимая): Когда приложенное усилие превышает предел текучести материала, его волокна начинают необратимо растягиваться и смещаться относительно друг друга. В этот момент труба теряет свою первоначальную форму и «запоминает» новый, увеличенный диаметр.
Простыми словами, экспандирование — это контролируемое «растягивание» конца трубы, после которого он уже не может вернуться в исходное состояние.
Ключевые цели экспандирования
Для труб из сшитого полиэтилена (PEX-а) с аксиальными фитингами:

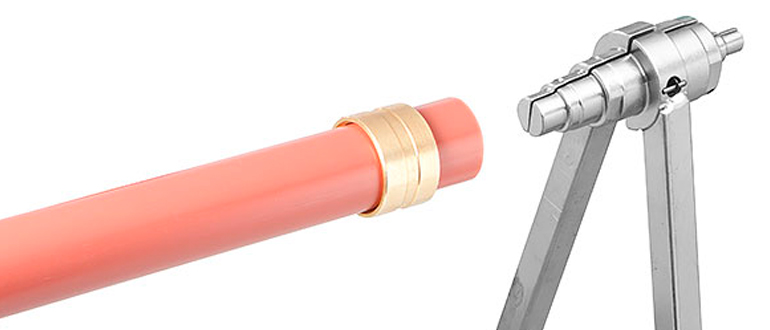

- Создание прочного механического замка. Расширенная труба временно образует раструб, в который вставляется фитинг. После снятия нагрузки материал пытается вернуться к исходному размеру (эффект "памяти формы"), создавая мощное обжимное усилие вокруг фитинга. Уплотнителем выступает сама труба, а не отдельные элементы.
- Обеспечение долговечной герметичности. Равномерное обжатие фитинга по всей его поверхности исключает точечные нагрузки и микропротечки, гарантируя надежность системы на десятилетия.
Область применения
Технология экспандирования, благодаря своей способности создавать прочные и герметичные соединения, нашла широчайшее применение в различных отраслях промышленности. Её можно условно разделить на две большие сферы: машиностроение (где соединяются металлические элементы) и инженерные системы (где используются полимерные трубы).
В этой сфере экспандирование является не просто методом соединения, а ключевой технологией, обеспечивающей надежность критически важного оборудования.
В инженерной сантехнике экспандирование, адаптированное для полимерных материалов, произвело настоящую революцию в скорости и качестве монтажа.
- Системы отопления и водоснабжения: аксиальные системы для труб из сшитого полиэтилена (PEX-а) — это ярчайший пример современного применения технологии. Она позволяет быстро, без пайки или клея, создавать неразъемные соединения, которые по надежности не уступают самой трубе. Это идеальное решение для скрытой разводки теплых полов, радиаторного отопления и холодного/горячего водоснабжения в коттеджах, квартирах и коммерческих зданиях.
- Промышленный трубопровод: Технология также используется для монтажа трубопроводов низкого и среднего давления в рамках промышленных зданий, где важна коррозионная стойкость и чистота транспортируемой среды (например, в пищевой или фармацевтической промышленности).
Методы
Выбор конкретного метода экспандирования зависит от материала трубы, требуемого качества соединения, условий работы и экономической целесообразности. Рассмотрим три основных технологии.

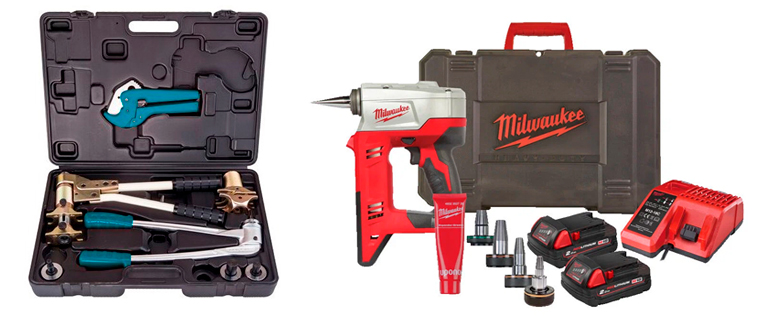

Механическое (роликовое) - традиционный и наглядный метод, широко применяемый для металлических труб. В торец трубы вводится рабочая головка (экспандер) с тремя или более роликами. Внутри головки находится конический дорн (оправка), который при вращении или вдавливании раздвигает эти ролики. Ролики, в свою очередь, передают давление на внутреннюю поверхность трубы, вызывая её пластическую деформацию и увеличение диаметра.
Гидравлическое (гидростатическое) высокоточная технология, которая становится отраслевым стандартом для критически важных объектов. Внутрь трубы вводится гидравлический экспандер, оснащенный двумя уплотнительными манжетами. Пространство между манжетами заполняется жидкостью (маслом) под очень высоким давлением. Это давление действует равномерно по всей окружности трубы на заданной длине, растягивая её подобно воздушному шару до строго заданного диаметра.
Основные преимущества
Создается не просто механическая фиксация, а монолитная структура «труба-трубная доска» или мощное обжимное соединение. Оно эффективно противостоит вибрациям, перепадам давления и термическим расширениям.
Технология позволяет полностью устранить зазор между соединяемыми элементами. В случае с металлом это предотвращает взаимную протечку сред. В системах из сшитого полиэтилена эффект «памяти формы» обеспечивает постоянное и равномерное давление на фитинг по всей его поверхности.
Отсутствие сварных швов и термических воздействий. Это критически важно для металлов, так как исключает возникновение термических напряжений, коробления и изменения структуры материала в зоне сварки, которые являются очагами потенциальной коррозии и разрушения.
Плотный контакт по всей поверхности трубы и трубной доски значительно снижает термическое сопротивление, повышая общий КПД теплообменного аппарата.
Процесс не требует специальных навыков сварки, занимает минимум времени, а отсутствие дополнительных уплотнителей (колец) снижает риск ошибок и стоимость комплектующих.
Технология экспандирования — это мощное и надежное решение, которое показывает превосходные результаты при грамотном и профессиональном применении. Ее успех на 90% зависит от точного следования инструкциям, использования качественных материалов и правильного инструмента.
