Что такое SDR?
При выборе полимерных труб для инженерных систем специалисты обращают внимание на маркировку, содержащую аббревиатуры SDR и PN. Эти показатели определяют прочностные характеристики изделий и область их применения. Понимание данных параметров позволяет правильно подобрать трубы для конкретных условий эксплуатации — будь то водоснабжение, отопление или газораспределительные сети.
Что такое SDR — расшифровка и определение
SDR (Standard Dimension Ratio) — это стандартный размерный коэффициент, представляющий собой отношение номинального наружного диаметра трубы к номинальной толщине её стенки. Данный параметр является безразмерной величиной и обязательно указывается в маркировке полимерных труб согласно требованиям государственных стандартов.
Термин происходит от английского выражения и дословно переводится как «стандартное размерное отношение». В технической документации SDR используется для классификации труб по их способности выдерживать внутреннее и внешнее давление.

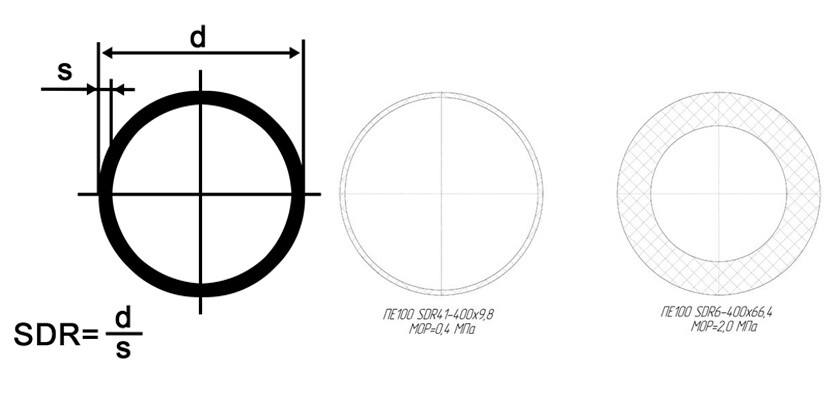

Формула расчета SDR
Расчет коэффициента SDR выполняется по простой формуле:
SDR = D / s
где:
- D — номинальный наружный диаметр трубы (мм)
- s — номинальная толщина стенки трубы (мм)
Обратная пропорциональность SDR
Важно понимать принцип обратной пропорциональности: чем меньше значение SDR, тем толще стенка трубы относительно её диаметра. Соответственно, изделия с низким SDR обладают большей прочностью и способны выдерживать более высокие нагрузки. Трубы с высоким SDR имеют тонкие стенки и предназначены для работы при меньшем давлении.
Что такое PN — номинальное давление
PN (Pressure Nominal) — это номинальное давление, которое труба способна выдерживать при стандартных условиях эксплуатации. Данный параметр выражается в барах или мегапаскалях и определяется для температуры транспортируемой среды 20°C и срока службы 50 лет.
Маркировка PN указывает на максимально допустимое рабочее давление в трубопроводе. Например, обозначение PN 16 означает, что труба рассчитана на работу при давлении до 16 бар (1,6 МПа) при температуре воды 20°C.
Соотношение единиц измерения давления
При работе с техническими характеристиками труб используются различные единицы измерения давления:
- 1 бар = 0,1 МПа
- 1 бар ≈ 1 кгс/см²
- 1 бар ≈ 1 атм
- 1 МПа = 10 бар
До 2011 года в российской технической документации вместо PN использовалось обозначение Ру (условное давление). Данная маркировка до сих пор встречается на изделиях старого производства, однако современные стандарты предписывают использование международного обозначения PN.
Связь между SDR и PN
Параметры SDR и PN взаимосвязаны: толщина стенки трубы напрямую влияет на её способность выдерживать давление. Для расчета номинального давления используется формула:
PN = (2 × MRS) / (C × (SDR − 1))
где:
- MRS — минимальная длительная прочность материала (МПа)
- C — коэффициент запаса прочности (1,25 для водопроводных труб)
- SDR — стандартное размерное отношение
Также используется связь между SDR и серией трубы S:
SDR = 2S + 1
Серия S характеризует напряжение в стенке трубы по отношению к внутреннему давлению и применяется в некоторых международных стандартах.
Стандартные значения SDR
Производители полимерных труб не изготавливают изделия с произвольными значениями SDR. Согласно ГОСТ 18599-2001 для напорных полиэтиленовых труб установлены следующие стандартные размерные отношения:
Таблица стандартных значений SDR по ГОСТ 18599-2001
| SDR | Серия S | Характеристика стенки |
|---|---|---|
| SDR 6 | S 2,5 | Очень толстостенная |
| SDR 7,4 | S 3,2 | Толстостенная |
| SDR 9 | S 4 | Толстостенная |
| SDR 11 | S 5 | Средней толщины |
| SDR 13,6 | S 6,3 | Средней толщины |
| SDR 17 | S 8 | Облегченная |
| SDR 17,6 | S 8,3 | Облегченная |
| SDR 21 | S 10 | Тонкостенная |
| SDR 26 | S 12,5 | Тонкостенная |
| SDR 33 | S 16 | Очень тонкостенная |
| SDR 41 | S 20 | Очень тонкостенная |
Соответствие SDR и рабочего давления
Допустимое рабочее давление зависит не только от SDR, но и от марки полиэтилена. Трубы из более плотного материала при одинаковом SDR выдерживают большее давление.
Таблица соответствия SDR и максимального рабочего давления (МПа)
| SDR | ПЭ 63 | ПЭ 80 | ПЭ 100 |
|---|---|---|---|
| SDR 6 | 1,6 | 2,0 | 2,5 |
| SDR 7,4 | 1,25 | 1,6 | 2,0 |
| SDR 9 | 1,0 | 1,25 | 1,6 |
| SDR 11 | 0,8 | 1,0 | 1,25 |
| SDR 13,6 | 0,63 | 0,8 | 1,0 |
| SDR 17 | 0,5 | 0,63 | 0,8 |
| SDR 17,6 | 0,5 | 0,6 | 0,8 |
| SDR 21 | 0,4 | 0,5 | 0,63 |
| SDR 26 | 0,32 | 0,4 | 0,5 |
| SDR 33 | 0,25 | 0,32 | 0,4 |
| SDR 41 | — | 0,25 | 0,32 |
Примечание: значения указаны для температуры воды 20°C. При повышении температуры допустимое давление снижается согласно коэффициентам, приведенным в соответствующих ГОСТах.
Типы полимерных труб и их обозначения
Маркировка полимерных труб включает указание материала изготовления. Основные обозначения:
Полиэтиленовые трубы
- ПЭ 32 (PE 32) — полиэтилен с MRS 3,2 МПа (устаревшая марка)
- ПЭ 63 (PE 63) — полиэтилен с MRS 6,3 МПа
- ПЭ 80 (PE 80) — полиэтилен с MRS 8,0 МПа
- ПЭ 100 (PE 100) — полиэтилен с MRS 10,0 МПа
Чем выше число в обозначении марки полиэтилена, тем выше плотность материала и его прочностные характеристики. На сегодняшний день наиболее распространены трубы из ПЭ 80 и ПЭ 100.
Полипропиленовые трубы
- PP-H — гомополимер полипропилена
- PP-B — блок-сополимер полипропилена
- PP-R — рандом-сополимер полипропилена (наиболее распространённый)
- PP-RCT — полипропилен с повышенной термостойкостью
Область применения труб в зависимости от SDR
Выбор труб по показателю SDR определяется условиями эксплуатации трубопровода:
SDR 6 — SDR 9 (высоконапорные системы)
- Магистральные водопроводы высокого давления
- Газопроводы высокого давления I категории (до 1,2 МПа)
- Канализационные коллекторы глубокого заложения
- Промышленные трубопроводы
SDR 11 — SDR 17 (системы среднего давления)
- Наружные сети водоснабжения
- Газопроводы среднего давления
- Системы орошения
- Внутридомовые системы водоснабжения многоэтажных зданий
SDR 21 — SDR 26 (системы низкого давления)
- Водоснабжение частных домов
- Системы полива
- Технические трубопроводы
- Дренажные системы
SDR 33 — SDR 41 (безнапорные системы)
- Самотечная канализация
- Защитные кожухи для кабелей
- Технологические трубопроводы с минимальным давлением
Нормативная документация и стандарты
Производство и применение полимерных труб регламентируется рядом государственных и международных стандартов:
Основные ГОСТы для полиэтиленовых труб
| Стандарт | Название | Область применения |
|---|---|---|
| ГОСТ 18599-2001 | Трубы напорные из полиэтилена. Технические условия | Водопроводные трубы из ПЭ 32, ПЭ 63, ПЭ 80, ПЭ 100 |
| ГОСТ Р 50838-2009 | Трубы из полиэтилена для газопроводов. Технические условия | Газовые трубы из ПЭ 80 и ПЭ 100 |
| ГОСТ 32415-2013 | Трубы напорные из термопластов и соединительные детали к ним | Системы водоснабжения и отопления |
| ГОСТ Р 53630-2015 | Трубы напорные многослойные для систем водоснабжения и отопления | Многослойные (армированные) трубы |
| ГОСТ Р 52134-2003 | Трубы напорные из термопластов (заменён на ГОСТ 32415-2013) | Общие технические требования |
Международные стандарты
| Стандарт | Название |
|---|---|
| ISO 4427 | Трубопроводы из пластмасс — Трубы и фитинги из полиэтилена для водоснабжения |
| ISO 4437 | Трубы из полиэтилена для газопроводов — Технические условия |
| ISO 4065 | Трубы из термопластов — Таблица универсальных толщин стенок |
| ISO 12162 | Материалы термопластичные для напорных труб — Классификация и обозначение |
| ISO 15874 | Системы пластмассовых трубопроводов — Полипропилен |
Дополнительные стандарты
- ГОСТ 26349-84 — Соединения трубопроводов и арматура. Давления номинальные. Ряды
- ГОСТ 356-80 — Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды
- ГОСТ 12445-80 — Номинальные давления в гидроприводе, пневмоприводе и смазочных системах
- ГОСТ ИСО 4065-2005 — Трубы из термопластов. Таблица универсальных толщин стенок
Маркировка полимерных труб
Согласно требованиям ГОСТов, маркировка наносится на трубу по всей длине единым шрифтом методом цветной печати или термического тиснения. Обязательные элементы маркировки включают:
- Наименование или товарный знак производителя
- Обозначение материала (ПЭ 80, ПЭ 100, PP-R и т.д.)
- Стандартное размерное отношение SDR
- Номинальный наружный диаметр и толщина стенки
- Номинальное давление PN (для некоторых типов труб)
- Назначение (питьевая/техническая для водопроводных труб)
- Номер ГОСТа или ТУ
- Дата производства и номер партии
Пример условного обозначения
Труба из полиэтилена ПЭ 100, SDR 17, наружным диаметром 110 мм и толщиной стенки 6,6 мм для питьевого водоснабжения обозначается:
Труба ПЭ 100 SDR 17 — 110×6,6 питьевая ГОСТ 18599-2001
Цветовая маркировка
Дополнительно используется цветовая маркировка продольными полосами:
- Синие полосы — трубы для водоснабжения
- Жёлтые полосы — трубы для газоснабжения
- Без полос (чёрные) — технические трубы
Практические рекомендации по выбору труб
При проектировании и монтаже трубопроводных систем следует учитывать несколько важных факторов:
Влияние температуры на рабочее давление
Номинальное давление PN определено для температуры 20°C. При повышении температуры транспортируемой среды допустимое давление снижается. Коэффициенты снижения давления приведены в соответствующих ГОСТах и должны учитываться при проектировании систем горячего водоснабжения и отопления.
Учёт марки материала
При сравнении труб с одинаковым SDR необходимо учитывать марку полиэтилена. Труба ПЭ 100 SDR 17 выдерживает давление 1,0 МПа, тогда как труба ПЭ 80 с таким же SDR рассчитана только на 0,8 МПа.
Совместимость при сварке
При монтаже методом стыковой сварки рекомендуется соединять трубы с одинаковыми показателями SDR. Сварка труб с разным SDR может привести к неравномерному нагреву и некачественному соединению из-за различной толщины стенок.
Глубина заложения
Для подземной прокладки при значительных нагрузках от грунта следует выбирать трубы с меньшим SDR (более толстостенные). Тонкостенные трубы с высоким SDR рекомендуется прокладывать в защитных футлярах или использовать для наземного монтажа.
Заключение
Понимание параметров SDR и PN является необходимым условием для правильного выбора полимерных труб. Стандартное размерное отношение SDR определяет соотношение диаметра и толщины стенки, а номинальное давление PN указывает на допустимые условия эксплуатации. Взаимосвязь этих параметров с маркой материала позволяет подобрать оптимальное решение для любых инженерных задач — от бытового водоснабжения до промышленных магистралей.
При проектировании трубопроводных систем следует руководствоваться требованиями действующих ГОСТов и международных стандартов, учитывать условия эксплуатации, температурный режим и требуемый срок службы. Грамотный подход к выбору труб обеспечит надёжную и безопасную работу инженерных коммуникаций на протяжении всего расчётного периода эксплуатации.
