Регулятор переменного расхода воздуха Systemair SVAV

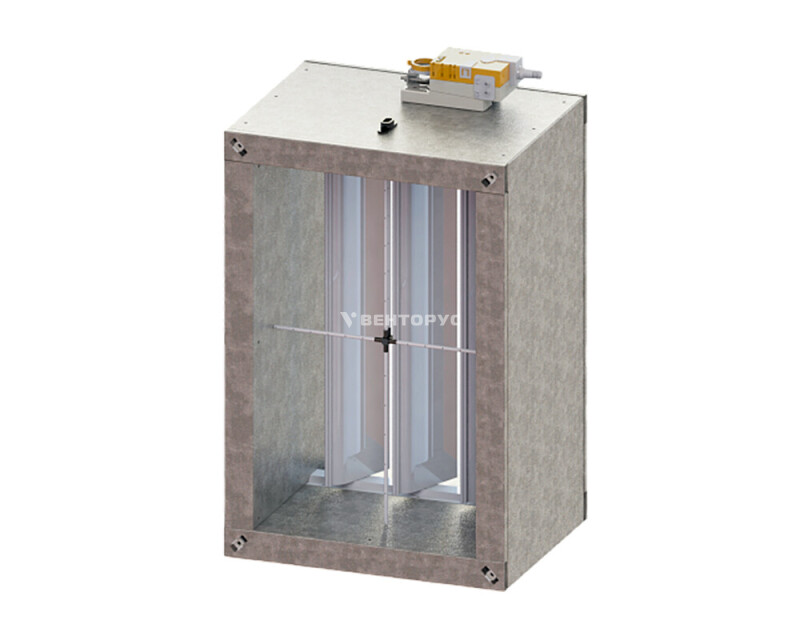

Прямоугольный VAV-регулятор Systemair SVAV — комплексное устройство для автоматического регулирования расхода воздуха в реальном времени в зависимости от текущих потребностей помещения. Конструктивно объединяет в одном корпусе: VAV-контроллер, динамический преобразователь перепада давления, электропривод и регулирующий клапан с уплотненными алюминиевыми лопатками.

Назначение

Используется в приточных и вытяжных системах вентиляции со средними и высокими скоростями воздушного потока (оптимально от 2 до 6–7 м/с).

Объекты применения: офисные здания, гостиницы, торговые центры, больницы, производственные цеха, лаборатории.

Основная задача: Автоматическое поддержание заданного расхода воздуха в зоне с высокой точностью — для экономии энергии и поддержания комфортного микроклимата.

Ключевые особенности

• Форма исполнения: прямоугольный корпус для интеграции в прямоугольные воздуховоды.
• Типоразмеры: от 200×150 до 1200×700 мм с шагом 50 мм по ширине и высоте — широкий выбор под любые сечения воздуховодов.
• Материалы конструкции: корпус — оцинкованная сталь, лопатки — экструдированный алюминиевый профиль. По запросу корпус может быть изготовлен из нержавеющей стали.
• Герметичность: по периметру лопаток проходит специальный уплотнитель, исключающий утечки воздуха в закрытом положении клапана.

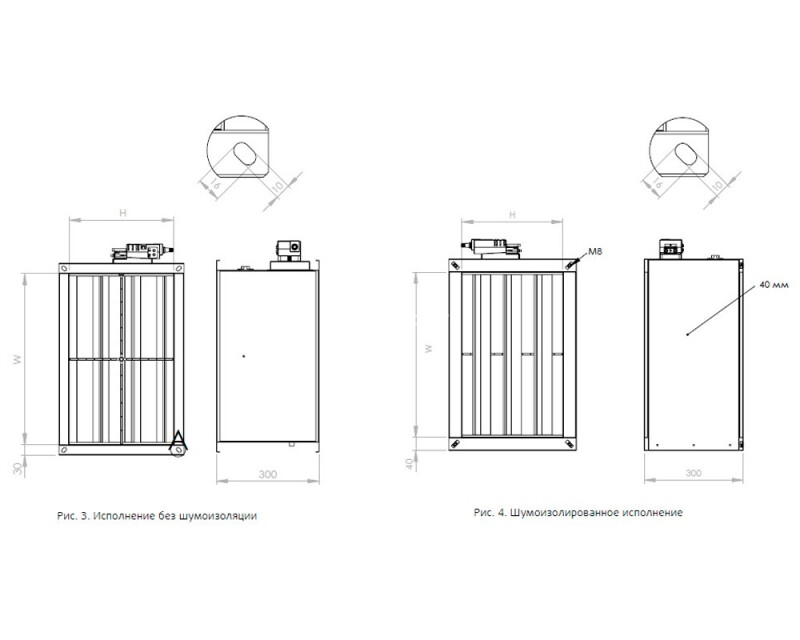

• Шумоизоляция: возможно изготовление в шумоизоляционном корпусе толщиной 40 мм для объектов с повышенными требованиями к акустике.
• Диапазон рабочих давлений: работает при разнице давлений до 1000 Па.
• Контроллер Belimo: стандартно оснащается компактным контроллером Belimo. Доступны версии с коммуникацией (MP-BUS, MOD-BUS, KNX) и без нее (MF).
• Режимы работы: индивидуальный режим или работа в связке «ведущий — ведомый».
• Заводская калибровка: параметры Vmin и Vmax калибруются на заводе (стандартно или по данным из заказа). Перенастройка на объекте — через программатор Belimo ZTH-EU.
• Требования к монтажу: прямой участок воздуховода перед регулятором — не менее 3×Deff (или минимум 2×Deff с установкой перфорированной поддерживающей решетки). Крепление к воздуховоду — болтами через фланцы.

Главные отличия и преимущества

• Высокая точность регулирования: Специальная конструкция измерительной трубки обеспечивает систематическую погрешность:
  • ±25% — в диапазоне 10–20% от Vmax;
  • менее ±10% — в диапазоне 20–40% от Vmax;
  • менее ±4% — в диапазоне 40–100% от Vmax.
  Это делает регулятор пригодным для лабораторий и чистых помещений, где важна стабильность расхода.
• Абсолютная герметичность в закрытом положении: уплотнитель по периметру лопаток полностью исключает неконтролируемые утечки воздуха, когда клапан закрыт — это важно для систем с переменным режимом работы и ночным отключением вентиляции.
• Расширенные варианты исполнения: в отличие от стандартных аналогов, SVAV может быть изготовлен в шумоизоляционном корпусе (40 мм) для тихих помещений или в корпусе из нержавеющей стали — для агрессивных сред, влажных зон и объектов с повышенными санитарными требованиями.
• Гибкая интеграция в автоматизацию: поддержка протоколов MP-BUS, MOD-BUS и KNX позволяет легко встроить регулятор в любую систему диспетчеризации здания (BMS), а версия MF подходит для автономной работы без внешней автоматики.
• Удобство пусконаладки и сервиса: заводская калибровка под конкретный проект экономит время монтажников, а перенастройка параметров на объекте через программатор Belimo ZTH-EU избавляет от необходимости вскрывать корпус или использовать ПК.
• Работа в сложных гидравлических режимах: способность функционировать при перепаде давлений до 1000 Па и оптимальные скорости 2–7 м/с делают регулятор применимым в протяженных вентиляционных системах с мощными канальными вентиляторами.
• Широкий размерный ряд: шаг типоразмеров 50 мм по обеим осям позволяет подобрать регулятор практически под любое сечение прямоугольного воздуховода без использования переходников.
