Подводящий фланец Systemair ASF для KBT/KBR

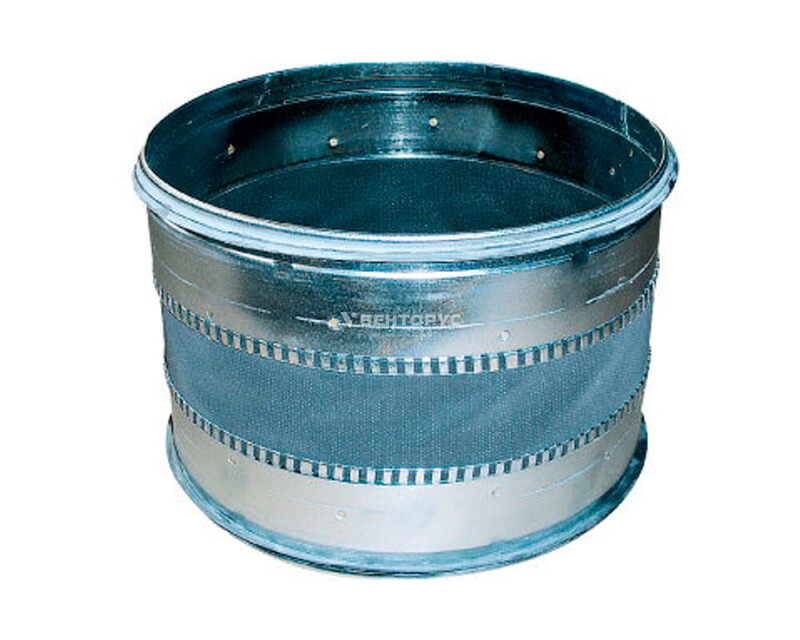

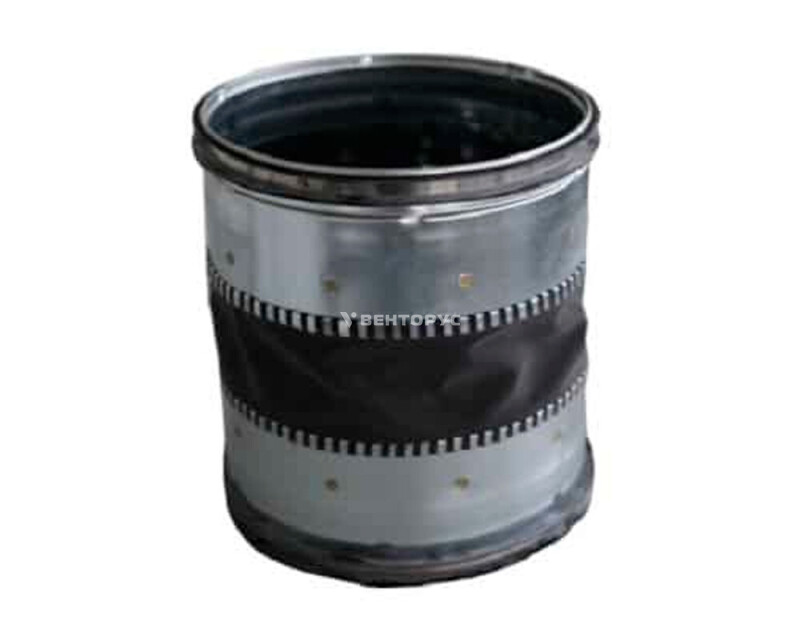

Гибкая соединительная вставка Systemair ASF — виброразвязывающий элемент с присоединительным диаметром 315 мм (для ASF315/KB). Конструктивно представляет собой два фланца из оцинкованной стали, соединённых между собой эластичной вставкой с неопреновым покрытием. Специально разработана для канальных вентиляторов Systemair.

Применение

Вставка используется в качестве переходного и монтажного элемента при подключении канальных вентиляторов Systemair KBT и KBR диаметром 315 мм к системе воздуховодов.

Основная задача: Упрощение монтажных работ, снижение вибрации и структурного шума, передающегося от работающего вентилятора к воздуховодам, а также компенсация монтажных несоосностей при стыковке оборудования.

• Присоединительный диаметр: 315 мм — точно соответствует выходному патрубку совместимых вентиляторов.
• Материалы: Фланцы выполнены из оцинкованной стали, устойчивой к внешним факторам и перемещаемой среде; демпфирующая вставка — из эластичного неопрена.
• Температурный режим: Рабочая температура неопреновой вставки — не более +120°С, что позволяет использовать её в системах с нагретым воздухом.
• Герметичность: Оснащена двойным уплотнением с обеих сторон, что исключает утечки воздуха в месте стыка вентилятора и воздуховода.

Преимущества

• Упрощение монтажа: Гибкая неопреновая вставка полностью снимает требование строгой соосности патрубков вентилятора и воздуховодов. Это избавляет монтажников от необходимости «подгонять» трассу с высокой точностью и значительно ускоряет установку оборудования.
• Эффективная виброразвязка: Эластичная вставка надёжно гасит вибрацию от вращающегося рабочего колеса вентилятора. Это предотвращает распространение гула и дребезга по металлическим воздуховодам, значительно повышая акустический комфорт в помещении.
• Абсолютная герметичность соединения: Наличие двойного контура уплотнения гарантирует отсутствие подсосов или утечек воздуха на самом уязвимом участке — стыке оборудования и сети, сохраняя расчётные параметры вентиляции.
• Устойчивость к внешним воздействиям: Оцинкованная сталь фланцев обеспечивает долговечность конструкции — она не подвержена коррозии, устойчива к влаге и химически активным компонентам перемещаемого воздуха.
• Термостойкость: Использование неопрена, выдерживающего нагрев до 120°С, позволяет применять гибкую вставку не только в приточных, но и в вытяжных системах с повышенными температурами удаляемого воздуха без риска рассыхания и разрушения материала.
• Защита оборудования: Снижая вибрационную нагрузку на корпус вентилятора и стыки воздуховодов, ASF продлевает срок службы подшипников двигателя и предотвращает расшатывание фланцевых соединений со временем.
