Диффузор квадратный нерегулируемый Systemair VKN-S

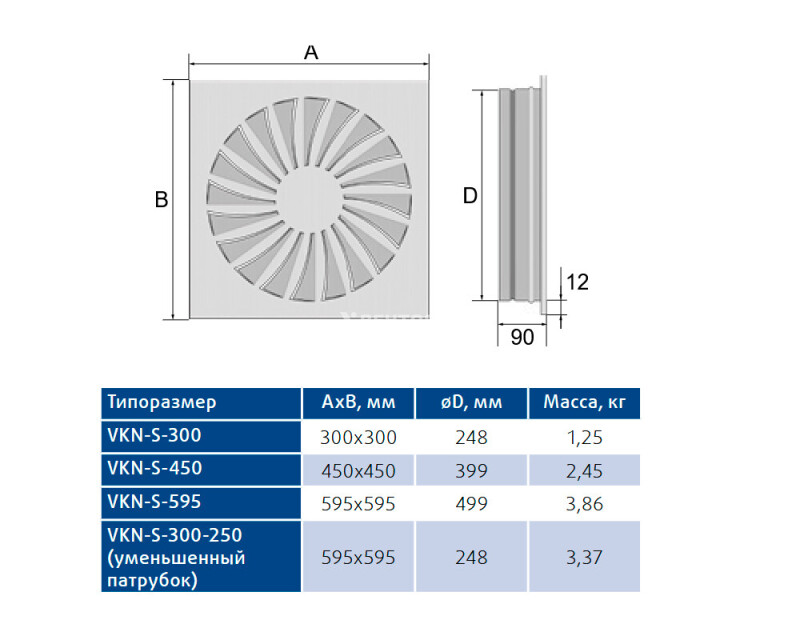

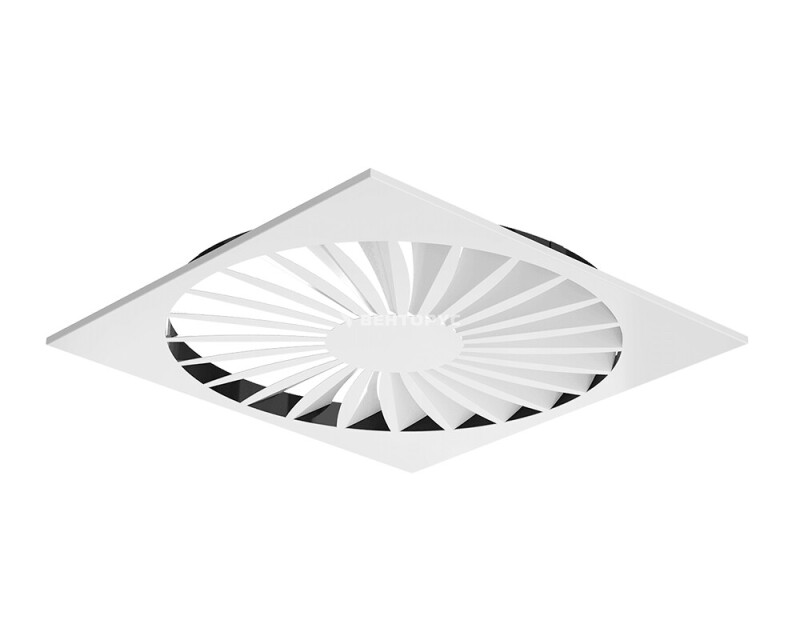

Квадратный вихревой диффузор Systemair VKN-S без возможности регулировки направления потока. Конструктивно представляет собой панель с установленными под фиксированным углом закручивающими лопатками и круглым присоединительным патрубком на тыльной стороне.

Применение

Используется в системах вентиляции и кондиционирования помещений, где требуется повышенная кратность воздухообмена и подача воздуха с большой разницей температур относительно помещения (Δt ≥ 5°C).

Объекты применения: производственные цеха, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты.

Основная задача: Быстрое перемешивание приточного воздуха с воздухом помещения для выравнивания температуры и скорости потока. Может применяться как для притока, так и для вытяжки воздуха.

Ключевые особенности

• Тип конструкции: Квадратная панель с нерегулируемыми закручивающими лопатками, формирующими вихревую струю.
• Подключение: Круглый присоединительный патрубок на тыльной стороне диффузора.
• Варианты монтажа: Устанавливается на круглые отводы воздуховодов при открытой прокладке или встраивается в подвесной потолок. Фиксация к воздуховоду — самонарезающими винтами.
• Герметичность: Соединение с подводящим воздуховодом уплотняется резиновым контуром, что исключает подсосы и потери давления.
• Материал и покрытие: Изготовлен из стали. По умолчанию окрашен порошковой эмалью в белый цвет (RAL 9016). По запросу возможна окраска в любой цвет по каталогу RAL.

Преимущества

• Интенсивная эжекция: Вихревой характер струи на выходе из закручивателя многократно увеличивает подсос окружающего воздуха. Это позволяет быстро «растворить» приточную струю в объеме помещения.
• Работа с большими перепадами температур: Благодаря активному перемешиванию диффузор эффективно справляется с подачей сильно охлажденного или нагретого воздуха (Δt ≥ 5°C) без эффекта «сквозняка» в рабочей зоне.
• Быстрое выравнивание параметров: Скорость и температура струи стремительно сравниваются с параметрами воздуха в помещении уже на коротком расстоянии от диффузора, обеспечивая комфорт в зоне пребывания людей.
• Универсальность применения: Одна и та же модель может эффективно работать как на приток, так и на вытяжку, что упрощает проектирование и унификацию оборудования на объекте.
• Герметичность «из коробки»: Встроенное резиновое уплотнение патрубка избавляет монтажника от необходимости дополнительно герметизировать стык с воздуховодом.
