Ридан Термодатчик ТС-Б Pt100 для ТВ7М

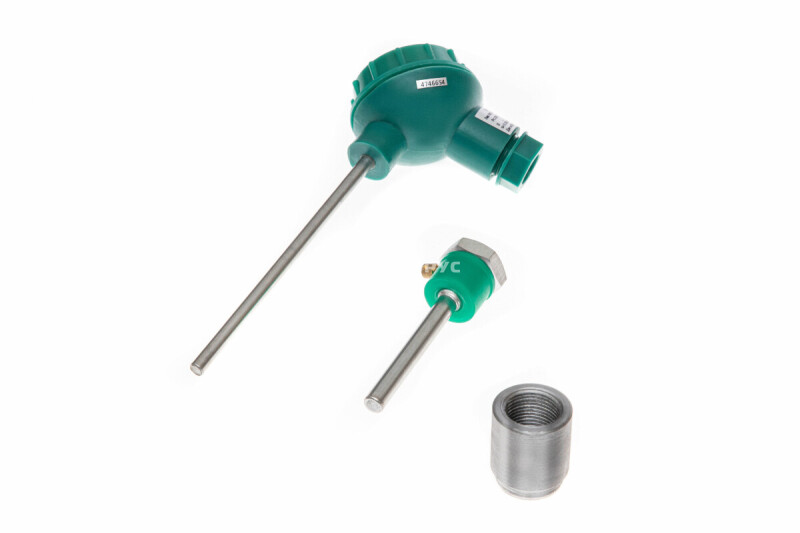

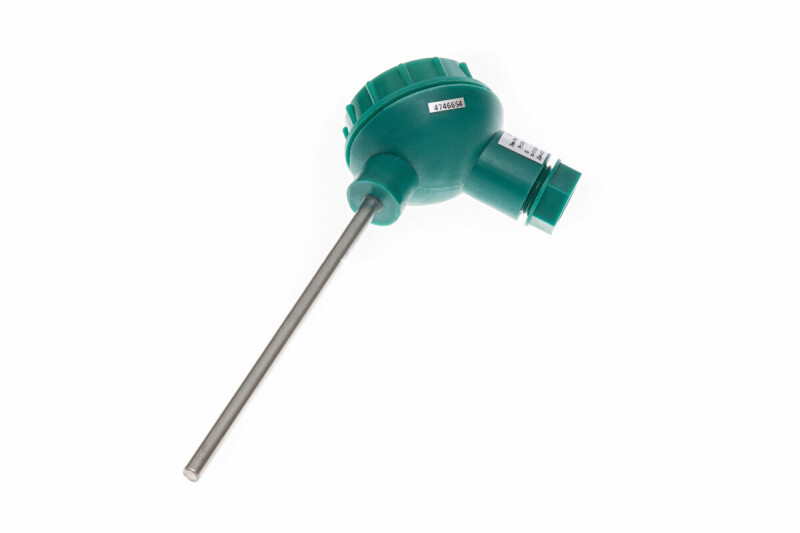

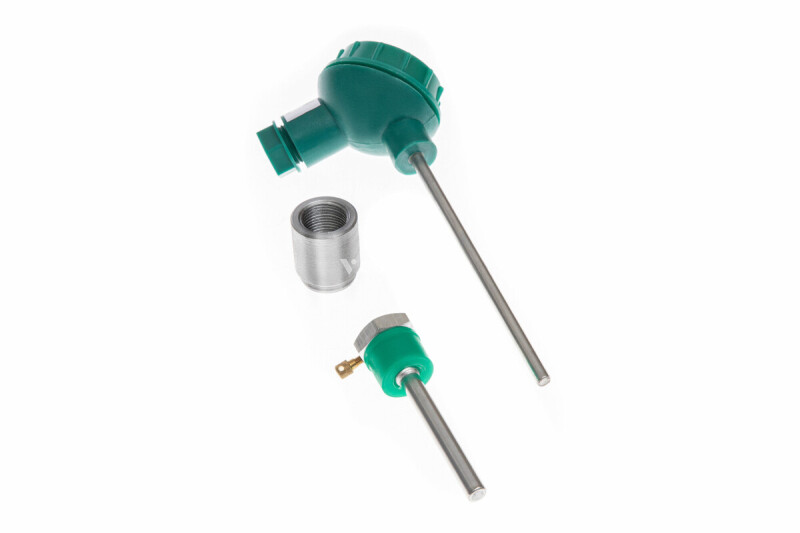

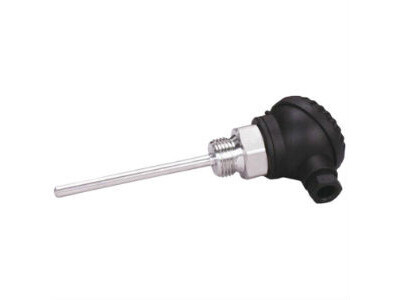

Термодатчик Ридан ТС-Б — платиновый термопреобразователь сопротивления с номинальной статической характеристикой (НСХ) Pt100 по ГОСТ 6651-2009. Измерительный элемент соответствует классу допуска B. Корпус устройства обеспечивает степень защиты IP65. Конструктивно датчик выполнен с монтажной частью диаметром 6 мм и погружной частью длиной 100 мм, выдерживающей условное рабочее давление до 0,6 МПа.

Применение

Изделие применяется для измерения абсолютных значений температуры и разности температур в подающем и обратном трубопроводах систем теплоснабжения. Прибор интегрируется в теплосчетчики и узлы учета тепловой энергии. Рабочий диапазон измеряемой среды составляет 0…180 °C, допустимая температура окружающего воздуха при эксплуатации — от –50 до +85 °C.

Параметры

• номинальная статическая характеристика Pt100, класс допуска B по ГОСТ 6651-2009;
• диапазон измерений температуры среды: 0…180 °C;
• длина погружной части: 100 мм, диаметр: 6 мм;
• условное рабочее давление: до 0,6 МПа;
• степень защиты оболочки IP65;
• температурный диапазон эксплуатации: –50…+85 °C.
