Ridan Муфта для установки кабеля

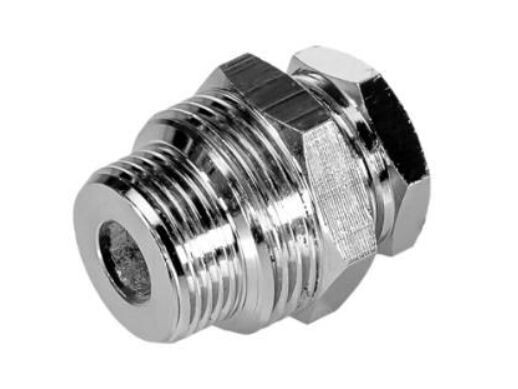

Муфта для установки в трубу Ridan Pipeheat-15 — это специализированный монтажный элемент, предназначенный для герметичного, безопасного и надежного ввода саморегулирующегося нагревательного кабеля внутрь обогреваемой трубы. Изделие изготовлено из высококачественной хромированной латуни, что обеспечивает его долговечность, высокую коррозионную стойкость и эстетичный внешний вид.

Конструкция муфты продумана для максимального удобства монтажа: при завёртывании зажимной втулки обеспечивается надежное и равномерное уплотнение резиновой манжеты. Как правило, после первоначальной установки необходимость в дополнительном обжатии нагревательного кабеля в процессе эксплуатации не возникает.

Назначение

Данное изделие является ключевым компонентом систем электрообогрева трубопроводов и применяется для:

• Герметичного ввода нагревательного кабеля (с размерами внешней оболочки 7,7 мм × 5,1 мм) непосредственно внутрь трубы через специальный тройник;
• Организации внутреннего обогрева перекачиваемого продукта, который является значительно более эффективным по сравнению с внешним расположением кабеля на поверхности трубы;
• Защиты жидкостей от замерзания и поддержания заданной технологической температуры в трубопроводах из любых материалов (металл, пластик и др.).

Важно: при использовании муфты материал трубы принципиального значения не имеет. Однако для корректной работы системы необходимы предварительный расчет толщины теплоизоляции для заданных условий эксплуатации, расчет линейных теплопотерь (Вт/м) трубы и строгое соблюдение температурных ограничений для выбранного саморегулирующегося кабеля.

Преимущества

• Надежная герметичность: конструкция рассчитана на эксплуатацию в трубопроводах с давлением перекачиваемой жидкости до 10 бар, полностью исключая риск утечек в месте ввода кабеля.
• Высококачественные материалы: хромированная латунь устойчива к агрессивным средам, механическим воздействиям и сохраняет свои свойства на протяжении всего срока службы.
• Простота монтажа и обслуживания: система обеспечивает надежное обжатие резиновой манжеты при первоначальной установке, не требуя повторной подтяжки или обслуживания в процессе работы.
• Повышенная энергоэффективность: внутренний ввод кабеля позволяет передавать тепло непосредственно перекачиваемому продукту, что значительно эффективнее и экономичнее внешнего обогрева.

Технические характеристики и комплектация

• Тип изделия: вводная герметизирующая муфта для установки нагревательного кабеля в трубу
• Материал корпуса: хромированная латунь
• Максимальное рабочее давление: до 10 бар
• Совместимый кабель: саморегулирующийся нагревательный кабель с размером внешней оболочки 7,7 мм × 5,1 мм (например, Ridan Pipeheat-15)
• Размер присоединительной резьбы: для вворачивания в тройники труб с внешним размером 1" и 3/4"

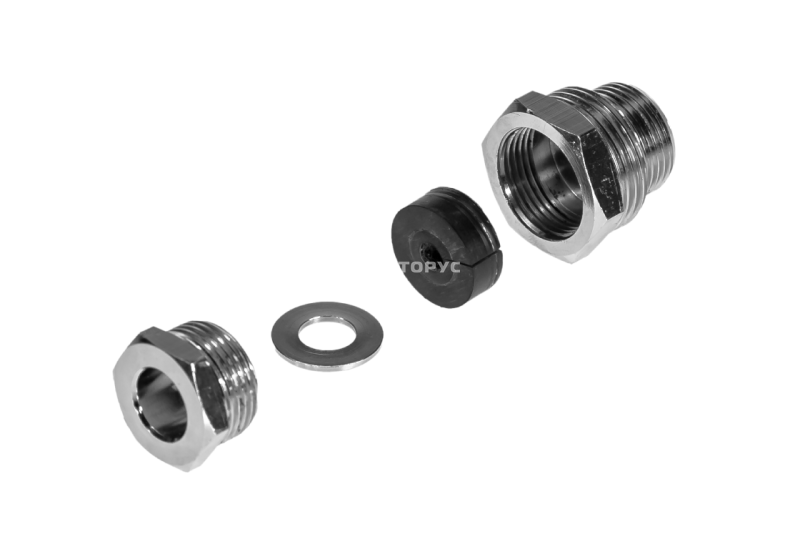

• Состав комплекта вводной муфты:
  1. Установочная втулка уплотнения с наружной резьбой;
  2. Резиновая уплотнительная втулка для обжимания оболочки нагревательного кабеля;
  3. Шайба;
  4. Зажимная втулка с наружной резьбой.
