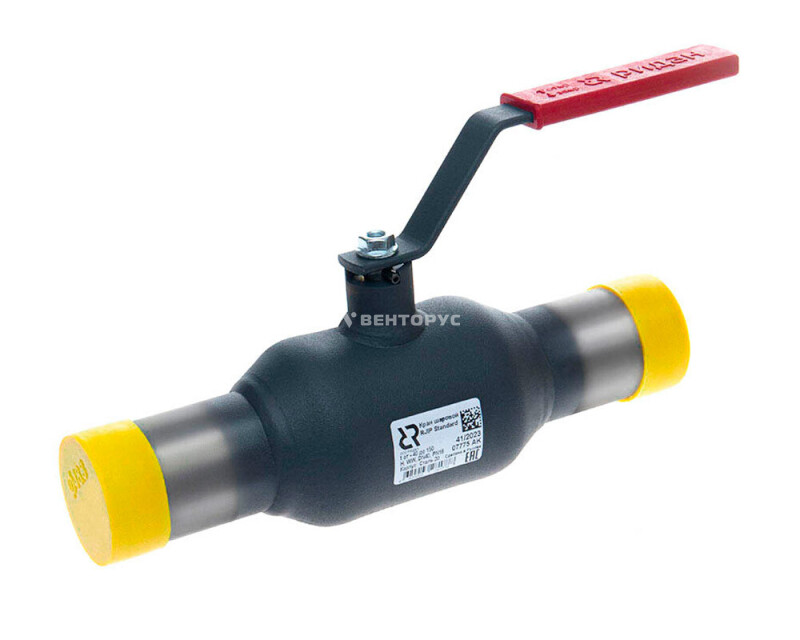

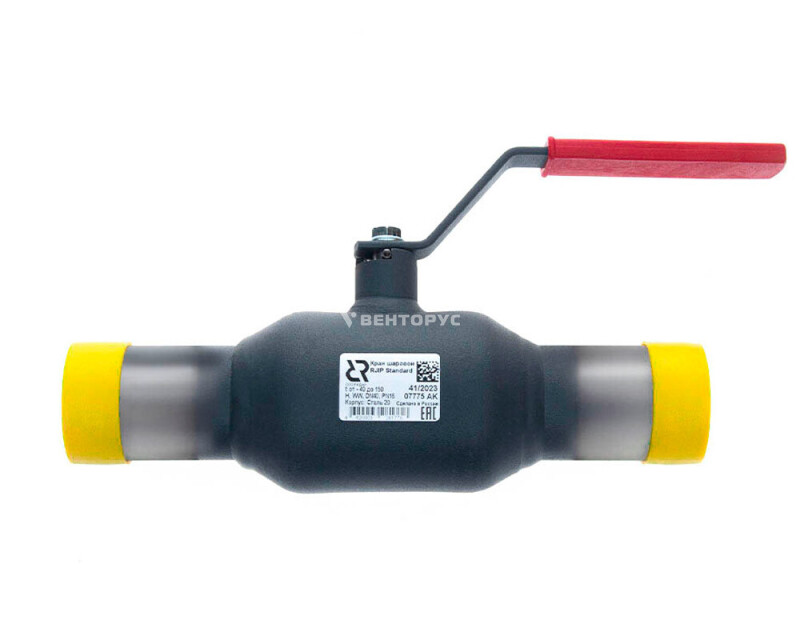

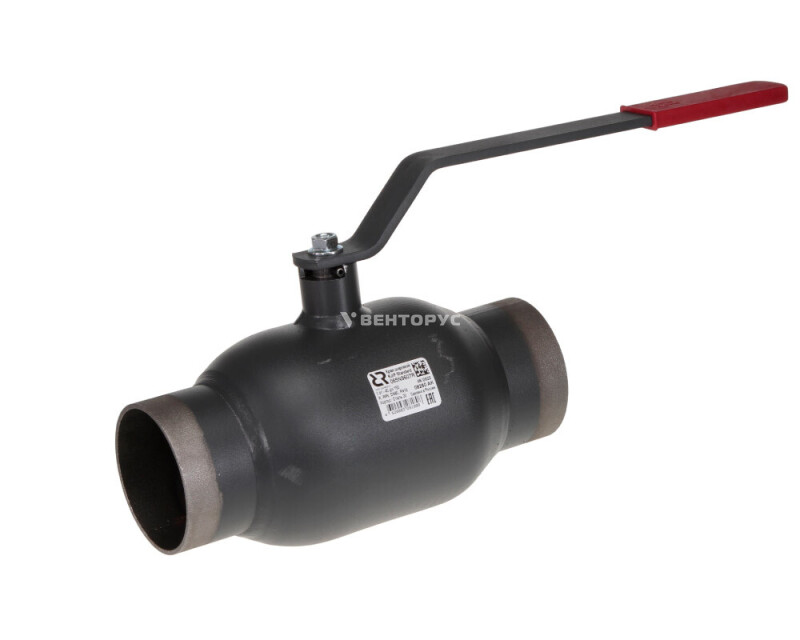

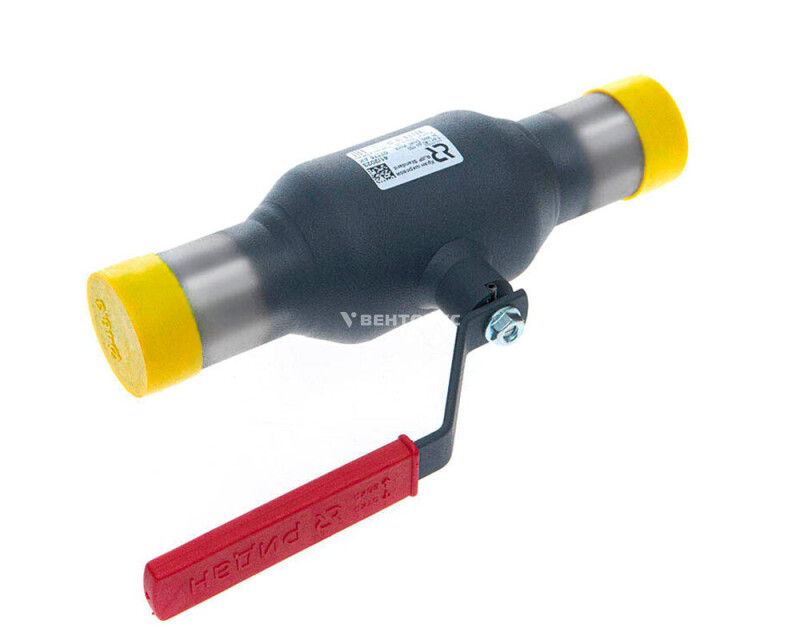

Ридан RJIP Standard Кран шаровой стальной WW приварной с рукояткой

Шаровой кран Ридан RJIP Standard с приварным присоединением (WW) — это двухпозиционная запорная арматура в цельносварном стальном корпусе, предназначенная для установки в трубопроводы систем теплоснабжения методом электросварки. Корпус изготовлен из углеродистой стали (сталь 20, C235 или аналог) и не имеет съемных фланцевых узлов, что исключает потенциальные места протечек на стыках и повышает общую надежность арматуры. Приварная конструкция оптимальна для подземной прокладки, бесканальных систем и участков с ограниченным доступом для обслуживания.

Запорный механизм крана оснащен самообжимной системой уплотнения: две тарельчатые пружины прижимают кольца из фторопласта, армированного углеволокном, к поверхности шара, обеспечивая класс герметичности «А» по ГОСТ 9544 и стабильный крутящий момент на протяжении всего срока службы. Гидравлическая часть крана спроектирована с плавным входным и выходным участками, а также цилиндрической вставкой в шаре, что увеличивает пропускную способность по сравнению со стандартными полнопроходными аналогами и снижает гидравлические потери на локальном сопротивлении.

Монтаж крана выполняется квалифицированным сварщиком методом электросварки с обязательным охлаждением корпуса влажной тканью для защиты внутренних уплотнений от термического воздействия. Поворот рукоятки для открытия или закрытия крана допускается только после полного остывания корпуса. При эксплуатации в условиях отрицательных температур (до -40 °С окружающей среды) требуется защита рабочей среды от замерзания.

Преимущества

• Цельносварной стальной корпус без разъемных соединений, минимизирующий риск протечек.
• Класс герметичности затвора «А» по ГОСТ 9544 — полное отсутствие пропускания в закрытом положении.
• Самообжимное уплотнение из армированного фторопласта с длительным ресурсом работы.
• Повышенная пропускная способность благодаря оптимизированной геометрии проточной части.
• Приварное присоединение для максимальной надежности в бесканальных и подземных системах.
• Эксплуатация при температуре окружающей среды до -40 °С.
• Соответствие ТУ 28.14.13-007-85551598-2024 и требованиям ТР ТС 032/2013.
• Устойчивость к внешним механическим нагрузкам за счет цельнометаллической конструкции.

Применение

Краны RJIP Standard с приварным присоединением применяются в отопительных и промышленных установках для жидких сред, преимущественно в контурах тепловых сетей с водой, качество которой соответствует СП 124.13330.2012 (Приложение Е), а также с жидкостями групп 1 и 2 по ТР ТС 032/2013. Арматура устанавливается на магистральных и распределительных участках систем теплоснабжения, в центральных и индивидуальных тепловых пунктах, котельных, а также на ответвлениях к жилым и промышленным объектам. Приварной тип соединения особенно востребован при бесканальной прокладке трубопроводов, в камерах с ограниченным доступом и на участках, где фланцевые соединения нежелательны из-за требований к герметичности и долговечности.
