Узел теплоснабжения с 3-ходовыми клапанами Ридан АУУ-Т

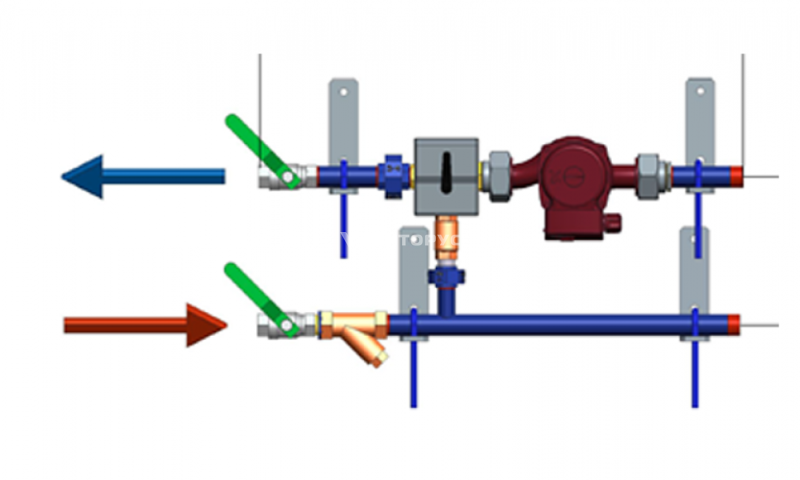

Узел регулирования Ридан АУУ-Т (включая модификацию АУУ-T/M) представляет собой готовое блочное решение для автоматического управления теплообменными установками на базе трехходовых поворотных клапанов и циркуляционных насосов.

Принцип работы узла основан на поддержании заданной температуры воздуха путем изменения температуры подаваемого теплоносителя при сохранении его постоянного расхода. При превышении заданных параметров трехходовой клапан прикрывает прямой проход и открывает байпас, а насос обеспечивает подмес охлажденного теплоносителя из обратного трубопровода.

Применение

Изделие предназначено для управления воздухонагревателями (калориферами) приточно-вытяжных вентиляционных установок, особенно при подогреве наружного воздуха с отрицательными температурами. Также узел эффективно применяется в качестве смесительного узла для систем напольного отопления (теплый пол) в коттеджном строительстве. Монтаж осуществляется внутри отапливаемых помещений. В качестве рабочей среды допускается использование воды или водных растворов гликолей концентрацией до 30 %.

Преимущества

• гарантированная защита воздухонагревателя от замерзания: циркуляционный насос обеспечивает постоянный проток воды через трубки калорифера даже при прекращении подачи тепла из внешней сети;
• гидравлическая стабильность системы за счет регулирования температуры при постоянном расходе теплоносителя;
• заводская сборка и оптимизированная гидравлика (максимальная скорость потока в трубопроводах узла ограничена 1,5 м/с);
• полная комплектация: трехходовой клапан с электроприводом, циркуляционный насос, запорная и балансировочная арматура;
• универсальность применения для систем вентиляции и низкотемпературного отопления.
