Узел холодоснабжения с 3-ходовыми клапанами Ридан АУУ-Х

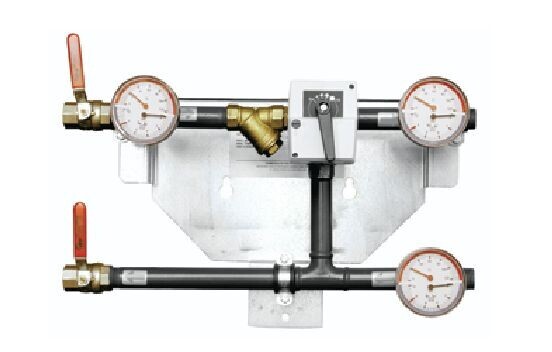

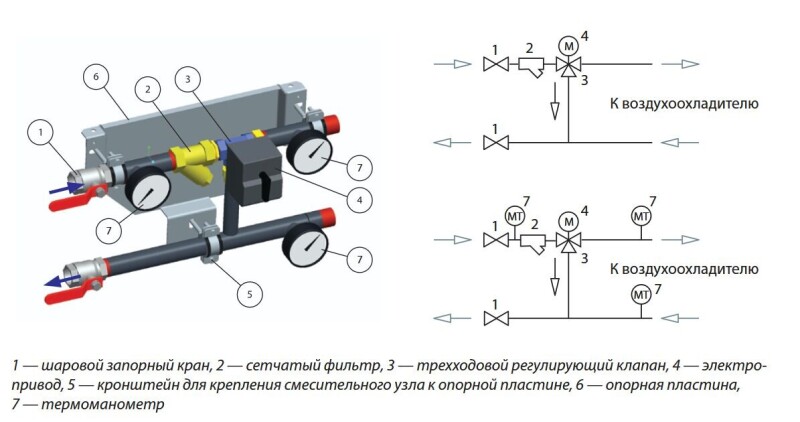

Узел регулирования Ридан АУУ-Х представляет собой готовое блочное решение для автоматического управления воздухоохладителями (калориферами охлаждения) на базе трехходовых поворотных клапанов с электроприводом. Устройство поставляется в собранном виде на опорной пластине и подключается к теплообменнику через гибкие подводки из нержавеющей стали.

Принцип работы основан на изменении количества холодоносителя, проходящего через воздухоохладитель, при сохранении постоянного расхода в распределительных трубопроводах системы. При снижении потребности в холоде клапан перекрывает прямой проход и перепускает среду по байпасу в трубопровод отепленной воды.

Применение

Изделие применяется в системах вентиляции и кондиционирования воздуха для точного поддержания заданной температуры охлажденного воздуха. Узел предназначен для установки исключительно внутри помещений с постоянной положительной температурой, где исключена вероятность замерзания рабочей среды. В качестве теплоносителя допускается использование воды или водных растворов гликолей концентрацией до 50 %. При монтаже необходимо исключить передачу механических нагрузок от присоединительных трубопроводов на детали узла.

Преимущества

• готовая заводская сборка на опорной пластине, исключающая ошибки компоновки и сокращающая время монтажа;
• трехходовой поворотный клапан с электроприводом, работающий в режиме разделителя потока;
• гидравлическая стабильность: поддержание постоянного расхода холодоносителя в распределительной сети системы холодоснабжения;
• комплектация гибкими подводками из нержавеющей стали для виброустойчивого и герметичного подключения к воздухоохладителю;
• совместимость с водными растворами гликолей концентрацией до 50 %.
