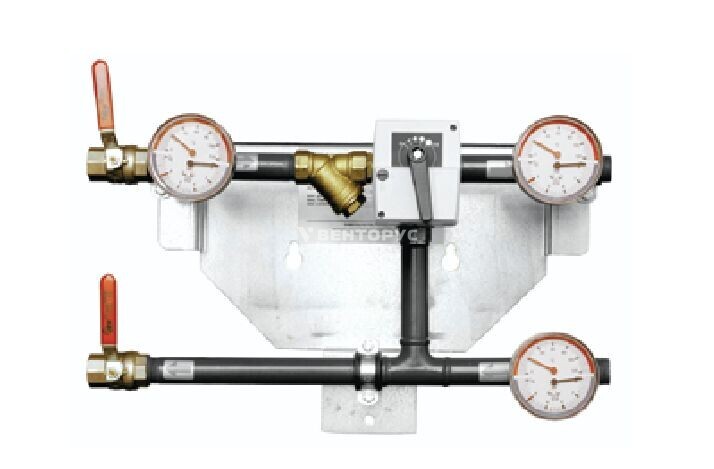

Узел холодоснабжения с 3-ходовыми клапанами и манометром Ридан АУУ-Х/М

Узел регулирования Ридан АУУ-Х/М представляет собой готовое блочное решение для автоматического управления воздухоохладителями (калориферами охлаждения) на базе трехходовых поворотных клапанов с электроприводом.

Главной отличительной особенностью модификации «/М» является наличие термоманометров для оперативного визуального контроля давления и температуры рабочей среды.

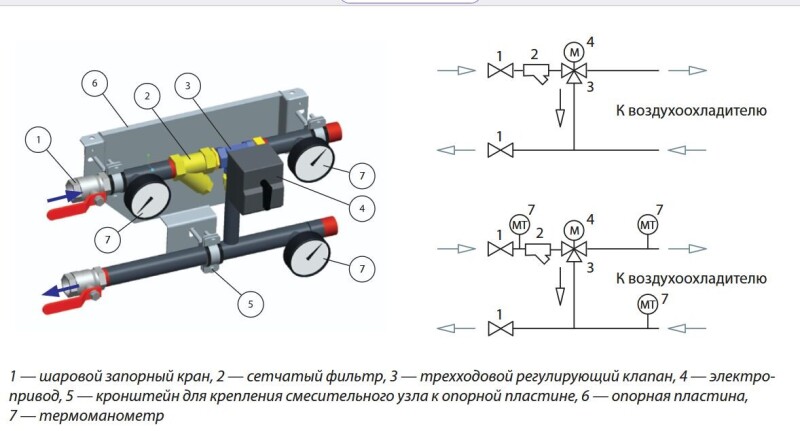

Устройство работает в режиме разделителя потока: при снижении потребности в холоде клапан перекрывает прямой проход и перепускает холодоноситель по байпасу в трубопровод отепленной воды, поддерживая заданную температуру охлажденного воздуха.

Применение

Изделие применяется в системах вентиляции и кондиционирования воздуха для точного поддержания параметров микроклимата. Узел обеспечивает постоянный (неизменный) расход холодоносителя в распределительных трубопроводах системы холодоснабжения, что критически важно для стабильной гидравлической работы чиллеров и насосных групп. Подбор типоразмера узла осуществляется на основе расчетного расхода воздуха приточной установки (например, для условий охлаждения воздуха с +26,4 до +20 °С при температурном графике холодоносителя 5–12 °С).

Преимущества

• наличие термоманометров для локального контроля параметров среды без подключения внешних датчиков;
• трехходовой поворотный клапан с электроприводом, работающий в режиме разделителя потока;
• обеспечение постоянного расхода холодоносителя в магистральной сети системы холодоснабжения;
• готовая заводская сборка, исключающая ошибки компоновки и сокращающая время монтажных работ;
• возможность точного подбора типоразмера узла по расчетному расходу воздуха приточной установки.
